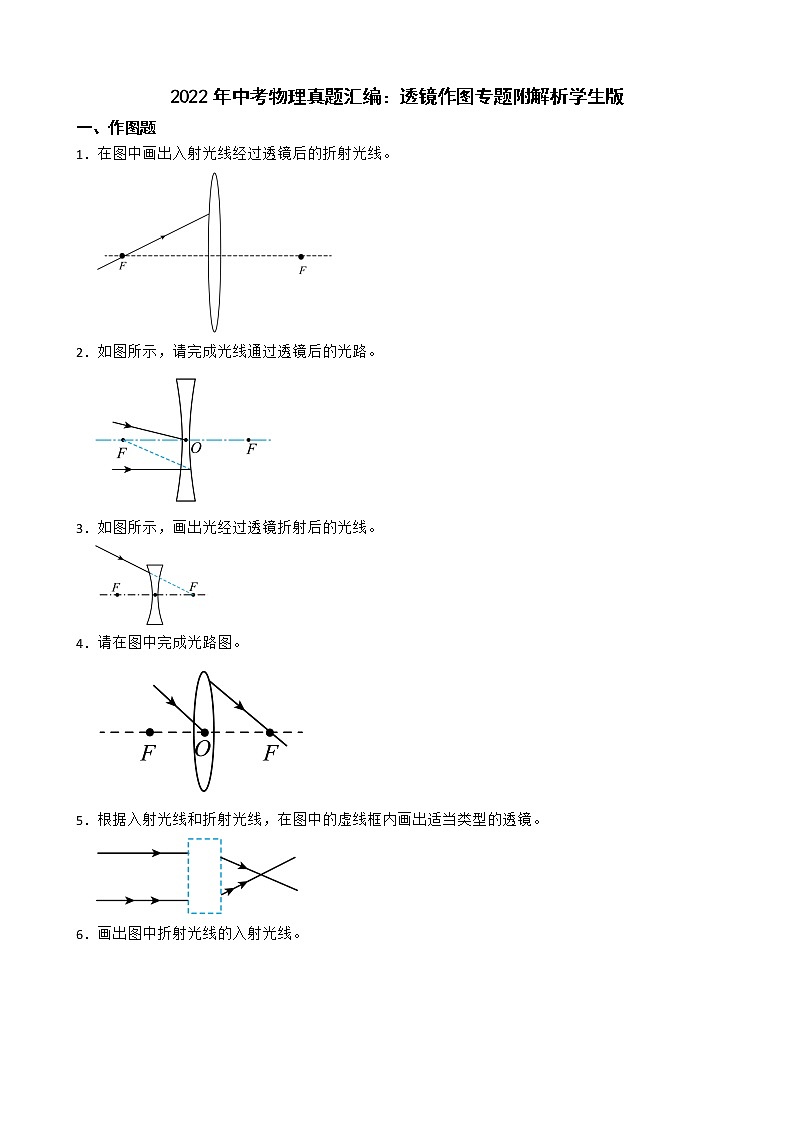

一、作图题

1．在图中画出入射光线经过透镜后的折射光线。

2．如图所示，请完成光线通过透镜后的光路。

3．如图所示，画出光经过透镜折射后的光线。

4．请在图中完成光路图。

5．根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。

6．画出图中折射光线的入射光线。

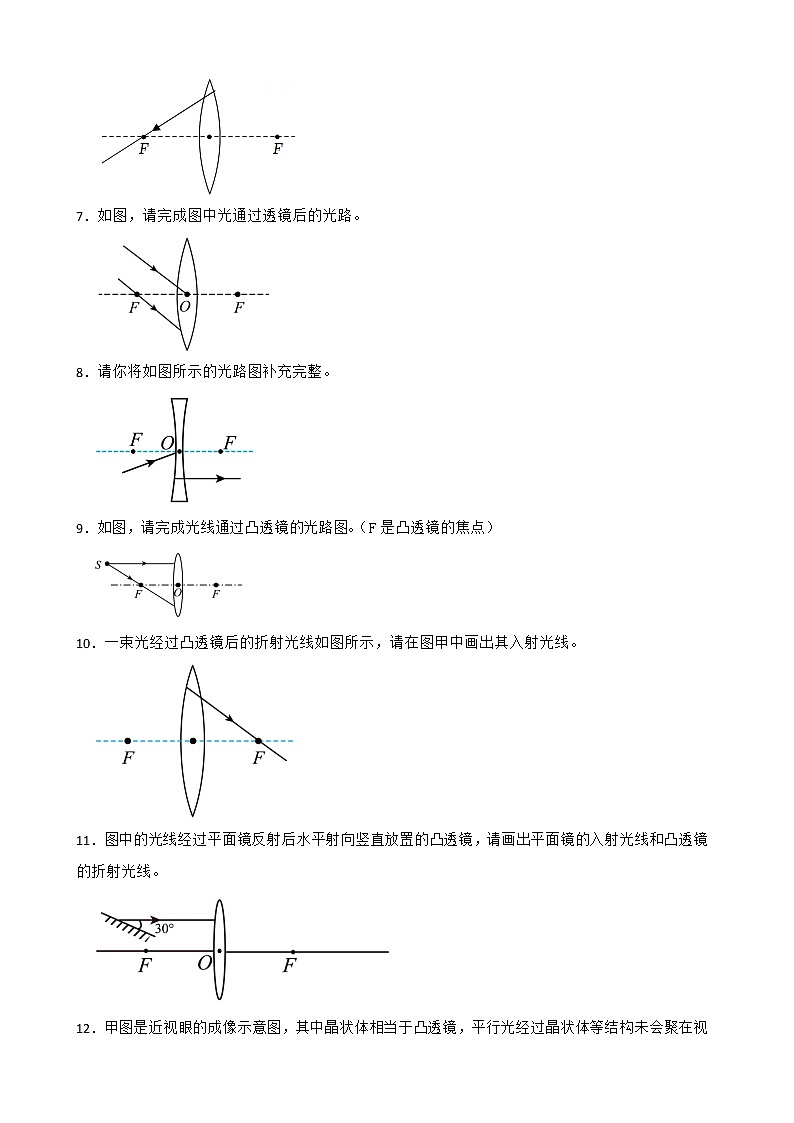

7．如图，请完成图中光通过透镜后的光路。

8．请你将如图所示的光路图补充完整。

9．如图，请完成光线通过凸透镜的光路图。（F是凸透镜的焦点）

10．一束光经过凸透镜后的折射光线如图所示，请在图甲中画出其入射光线。

11．图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。

12．甲图是近视眼的成像示意图，其中晶状体相当于凸透镜，平行光经过晶状体等结构未会聚在视网膜上。请在乙图虚线框内画出适当的透镜，并将两条光线的光路补充完整。使光线会聚在视网膜上的a点。

13．如图，凸透镜的焦点为F，光心为O。

①在图中画出S点发出的光线a经过透镜光心后的光线

②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。

14．如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。一束与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。请画出：

⑴经过凸透镜的折射光线；

⑵进入水中的折射光线；

⑶经平面镜后的反射光线。

15．小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入射光线经他的晶状体折射后对应的光线。

16．如图所示，S′是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请你画出：

⑴光源S的位置；⑵经过凸透镜的折射光线。

17．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。

18．用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。然后经水平地面上的平面镜反射，在墙壁上形成一个光点A．请在图中画出：

⑴a的入射光线；

⑵光点A的位置；

⑶标出反射角度数。

答案解析部分

1．【答案】解：如图所示：

【解析】【解答】通过凸透镜焦点的光线经凸透镜折射后折射光线平行于主光轴，据此作出经过透镜后的折射光线，如下所示：

【分析】光线过凸透镜的焦点，折射光线和主光轴平行。

2．【答案】解：如图所示：

【解析】【解答】过凹透镜光心的光线传播方向不改变，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：

【分析】光线过凹透镜的光心，沿直线传播；光线和凹透镜的主光轴平行，折射光线的反向延长线过焦点。

3．【答案】解：如图所示：

【解析】【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：
【分析】根据凹透镜的特殊光线，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴射出。

4．【答案】解：如图所示：

【解析】【解答】要求完成凸透镜的特殊光线；第一条光线特点：过光心的光线经过凸透镜后的折射光线方向保持不变，第二条光线的特点：平行于主光轴的光线，经过凸透镜后的折射光线过焦点；作图时，经过光心的光线要保持在同一条直线上，折射光线过焦点的那条入射光线要保持与主光轴平行，并且要注意 光的传播方向，如图

【分析】凸透镜的特殊光线：第一条光线，过光心的光线经过凸透镜后的折射光线方向保持不变，第二条光线，平行于主光轴的光线，经过凸透镜后的折射光线过焦点。

5．【答案】解：如图所示：

【解析】【解答】如图所示，折射光线与入射光线对比，折射光线向主光轴偏折，说明是会聚透镜，故是凸透镜，故如图所示：

【分析】凸透镜对光有会聚作用。

6．【答案】解：如图所示：

【解析】【解答】凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后过焦点，则入射光线如下图所示：

【分析】光线平行于凸透镜的主光轴，折射光线过焦点。

7．【答案】解：如图所示：

【解析】【解答】过光心的光线经凸透镜折射后传播方向不变，过焦点入射的光线经凸透镜折射后平行与主光轴，如图所示：

【分析】入射光线和凸透镜的主光轴平行，折射光线过焦点；入射光线过焦点，折射光线和主光轴平行。

8．【答案】解：如图所示：

【解析】【解答】由图可知，这是凹透镜，凹透镜有三条特殊光线：其一是过光心的光线传播方向不变；其二是射向另一侧焦点的光线折射后与主光轴平行射出，如图，过光心的光线，沿光线方向延长； 另一个光线，先用虚线连接入射点和右侧焦点F，然后用实线延长做出入射光线。

【分析】光线经过凹透镜的光心，沿直线传播；光线的延长线过凹透镜的焦点，折射光线平行于主光轴。

9．【答案】解：如图所示：

【解析】【解答】平行于主光轴的光线经凸透镜折射后过焦点，过焦点的光线经过凸透镜折射后光线与主光轴平行，光路图如下图所示：

【分析】光线和凸透镜的主光轴平行，折射光线过焦点；光线过焦点，折射光线和主光轴平行。

10．【答案】解：如图所示：

【解析】【解答】平行主光轴的光线过凸透镜的焦点，故过折射点画平行于主光轴直线，带上向右的箭头即为入射光线，故如图所示

【分析】光线平行于凸透镜的主光轴时，折射光线过焦点。

11．【答案】解：如图所示：

【解析】【解答】过反射点做平面镜的垂线，根据反射角等于入射角，画出入射光线，延长反射光线，直至与凸透镜相交，反射光线平行主光轴射入凸透镜，会发生偏折，折射光线必然过焦点，故连接折射点和右侧焦点，并且带上向下的箭头，即为折射光线，故如图所示：

【分析】光在反射时，反射角等于入射角，画出入射光线；光线和凸透镜的主光轴平行时，折射光线过焦点。

12．【答案】解：如图所示

【解析】【解答】图甲是近视眼的成像示意图，需要用凹透镜来矫正，故虚线框内应该画凹透镜，凹透镜对光线有发散作用，再经过晶状体会聚到视网膜上的a点。如下图所示：

【分析】凹透镜对光有会聚作用；眼睛成像在视网膜上，才能看清楚物体。

13．【答案】解：如图所示：

【解析】【解答】过光心的光线，经透镜后传播方向不改变，如图。S点发出的一条光线经过透镜后与主光轴平行，故它的入射光线一定过焦点，如图：

【分析】光线过凸透镜的焦点，折射光线和主光轴平行；光线过光心，沿直线传播。

14．【答案】解：如图所示：

【解析】【解答】平行与主光轴的光线经过凸透镜的折射后会聚于焦点F，作光线经过凸透镜后的折射光线；根据平面镜成像的特点，由于光线经过水中的平面镜反射后恰好过P点，故作P点的对称点P'，连接FP'交平面镜于A点，则A点为光线的入射点，此时连接FA即为平面镜的入射光线，也是光线经凸透镜折射后进入水中的折射光线，连接AP即为经平面镜后的反射光线。如图所示：

【分析】平行与主光轴的光线经过凸透镜的折射后会聚于焦点；平面镜成像时，像和物体到平面镜的距离相等；像和物体的大小相等。

15．【答案】解：如图所示：

【解析】【解答】近视眼看远处的物体时，物体发出或反射的光会会聚在视网膜前面，如图所示：

【分析】近视眼成像时，像在视网膜前。

16．【答案】解：如图所示：

【解析】【解答】过点S′作镜面的垂线，根据“像S′与物S到镜面的距离相等”，在垂线上确定光源S的位置；根据“过焦点的光线通过凸透镜后的折射光线与主光轴平行”，作折射光线，光的传播方向水平向右，如图所示：

【分析】平面镜成像时，像和物体关于平面镜对称；光线经过凸透镜的焦点时，折射光线平行于主光轴。

17．【答案】解：如图所示：

【解析】【解答】过焦点的光线，经过凸透镜折射后，折射光线要平行于主光轴；平行于主光轴的光线，经过凹透镜折射后，折射光线的反向延长线要过凹透镜的虚焦点，作图如下：

【分析】过焦点的光线，经过凸透镜折射后，折射光线要平行于主光轴；平行于主光轴的光线，经过凹透镜折射后，折射光线的反向延长线要过凹透镜的虚焦点。

18．【答案】解：如图所示：

【解析】【解答】由凸透镜的三条特殊光线知，入射光线平行于主光轴，折射光线过焦点，作出a光线的入射光线，a光线射到平面镜上发生反射，由图可知，入射角为90°-30°=60°

根据光的反射定律可知，反射角也为60°。故过光线a与平面镜的交点作法线（用虚线），然后画出反射光线，与法线的夹角为60°，与墙壁交于A点，作图如下：

【分析】由凸透镜的三条特殊光线知，入射光线平行于主光轴，折射光线过焦点；光的反射定律：反射光线与入射光线与法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角 。
