高中人教版 (2019)3 无线电波的发射和接收精品同步达标检测题

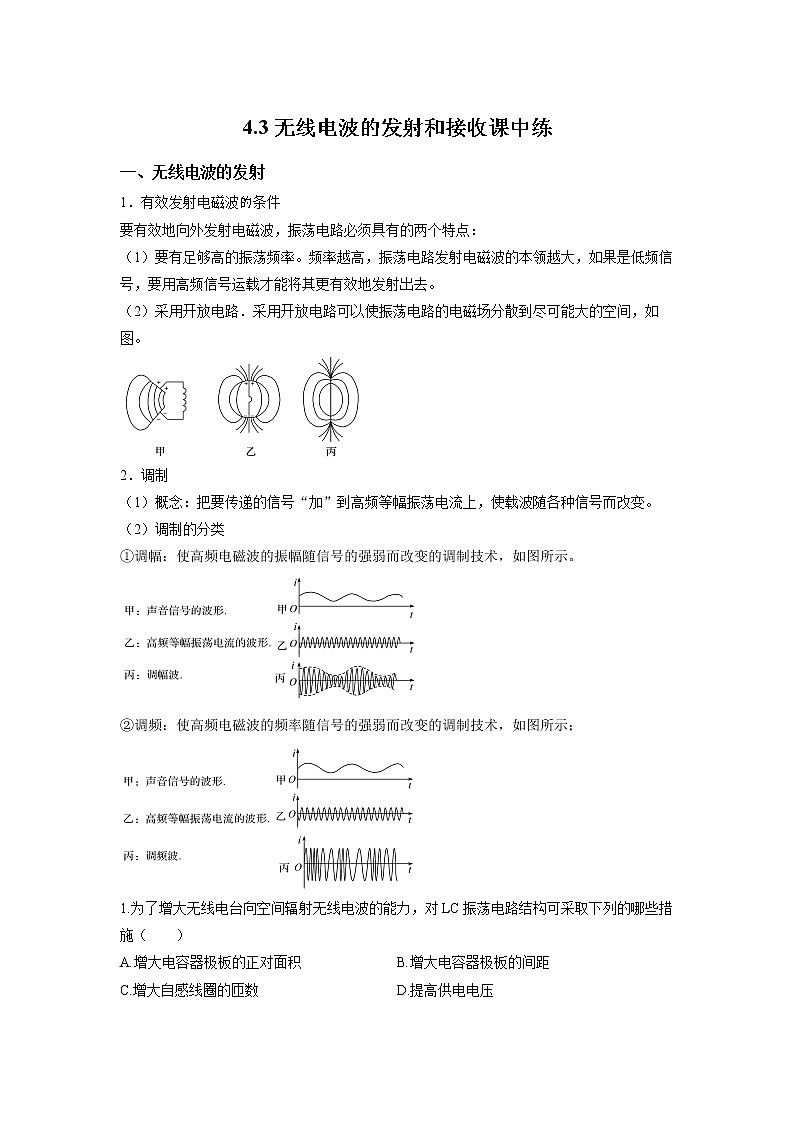

4.3无线电波的发射和接收课中练

一、无线电波的发射

1．有效发射电磁波条件

要有效地向外发射电磁波，振荡电路必须具有的两个特点：

（1）要有足够高的振荡频率。频率越高，振荡电路发射电磁波的本领越大，如果是低频信号，要用高频信号运载才能将其更有效地发射出去。

（2）采用开放电路．采用开放电路可以使振荡电路的电磁场分散到尽可能大的空间，如图。

2．调制

（1）概念：把要传递的信号“加”到高频等幅振荡电流上，使载波随各种信号而改变。

（2）调制的分类

①调幅：使高频电磁波的振幅随信号的强弱而改变的调制技术，如图所示。

②调频：使高频电磁波的频率随信号的强弱而改变的调制技术，如图所示；

1.为了增大无线电台向空间辐射无线电波的能力，对LC振荡电路结构可采取下列的哪些措施（　　）

A.增大电容器极板的正对面积 B.增大电容器极板的间距

C.增大自感线圈的匝数 D.提高供电电压

2.实际发射无线电波的过程如图所示，高频振荡器产生高频等幅振荡如图甲所示，人对着话筒说话时产生低频信号如图乙所示．则发射出去的电磁波图像应是（　　）

A. B.

C. D.

3.下列对无线电广播要对电磁波进行调制的原因的说法中，正确的是（　　）

A.经过调制后的电磁波可以传播的距离更远

B.经过调制后的电磁波在空间传播得更快

C.经过调制后的电磁波在空间传播波长才能不变

D.经过调制后的高频电磁波才能把我们要告知对方的信号传递过去

4.调节收音机的调谐回路时，可变电容器的动片从全部旋入到完全旋出仍接受不到该波段的某较高频率的电台信号，为收到该电台的信号，则应（　　）

A.加大电源电压 B.减小电源电压

C.增加谐振线圈的圈数 D.减小谐振线圈的圈数

5.电视机的室外天线能把电信号接收下来，是因为（　　）

A.天线处于变化的电磁场中，天线中产生感应电流，相当于电源，通过馈线输送给LC电路

B.天线只处于变化的电场中，天线中产生感应电流，相当于电源，通过馈线输送给LC电路

C.天线只是有选择地接收某电台信号，而其他电视台信号则不接收

D.天线将电磁波传输到电视机内

参考答案

1.B

【详解】根据题意，为了增大电台辐射能力，必须采用开放电路，提高电磁波的频率，由可知，必须使电容C或电感L减小，再根据C∝可知，当增大电容器极板间的距离时，C减小，电磁波的频率f可增大，所以B选项正确．而增大电容器极板的正对面积时，电容C增大，不能实现增大电磁波的频率，A选项错误．B正确；又因为电感L与线圈的匝数、面积大小、线圈的长短以及线圈中有无铁芯等因素有关，而增大自感线圈的匝数时，电感L增大，所以C选项错误．由可知，电磁波的频率与电压无关，D选项错误；故选B．

【点睛】本题考查电磁波的产生规律，必须明确要想提高传输信号能力应提高电磁波的频率；从而得出正确的方法．

2.B

【详解】使电磁波随各种信号而改变的技术，叫作调制。调制共有两种方式：一种是调幅，即通过改变电磁波的振幅来实现信号加载；另一种是调频，通过改变频率来实现信号加载，由各选项的图形可知，该调制波为调幅波，即发射信号的振幅随声音信号振幅的变化而变化。

故选B。

3.D

【详解】A．调制是把要发射的低频信号“加”到高频电磁波上去，与传播距离的远近无关，故A错误；

B．电磁波的波速接近光速，并且调制不影响电磁波在空气中的传播速度，故B错误；

C．由

可知波长与波速和传播频率均有关，故C错误；

D．要把电磁波有效发射出去，必须有足够高的频率，经过调制后的波具有较高频率，从而把我们要告知对方的信息有效的传播出去，故D正确。

故选D。

4.D

【详解】可变电容器的动片从完全旋入到完全旋出，仍然收不到某一较高频率的电台信号，因此需要改变调谐电路的固有频率，若改变电感线圈匝数，必须是减小．只有减小线圈匝数，导致自感系数减小，从而导致固有频率增大，由电磁振荡的频率可知，与电源的电压无关，故ABC错误，D正确。

故选D。

5.A

【详解】天线处于变化的电磁场中，天线中产生感应电流，相当于电源，通过馈线输送给LC电路，这个电流中包含空间中各个电台信号激起的电流，但是只有和调谐电路同频率的信号对应的电流最强，故A正确，BCD错误。故选A
