沪科版九年级全册第三节 连接串联电路和并联电路课后测评

这是一份沪科版九年级全册第三节 连接串联电路和并联电路课后测评，共6页。试卷主要包含了开关和用电器总是_____联的，如图3-1所示，要使灯L1等内容，欢迎下载使用。

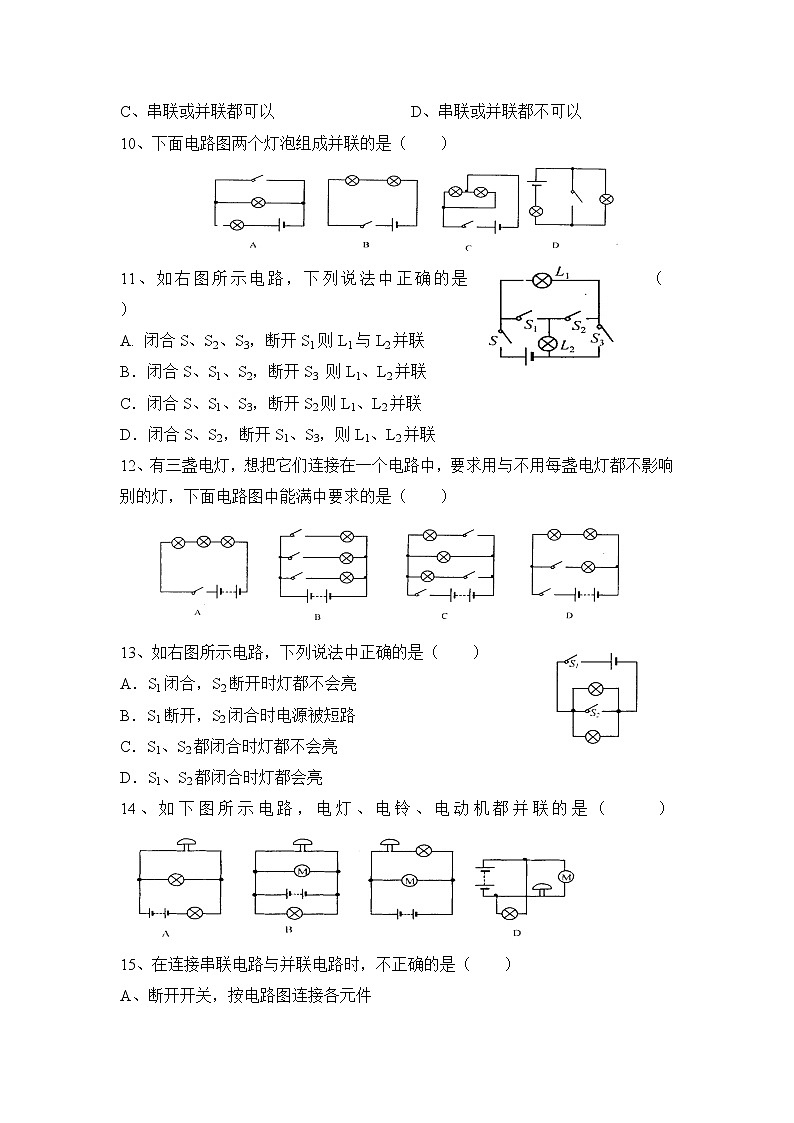

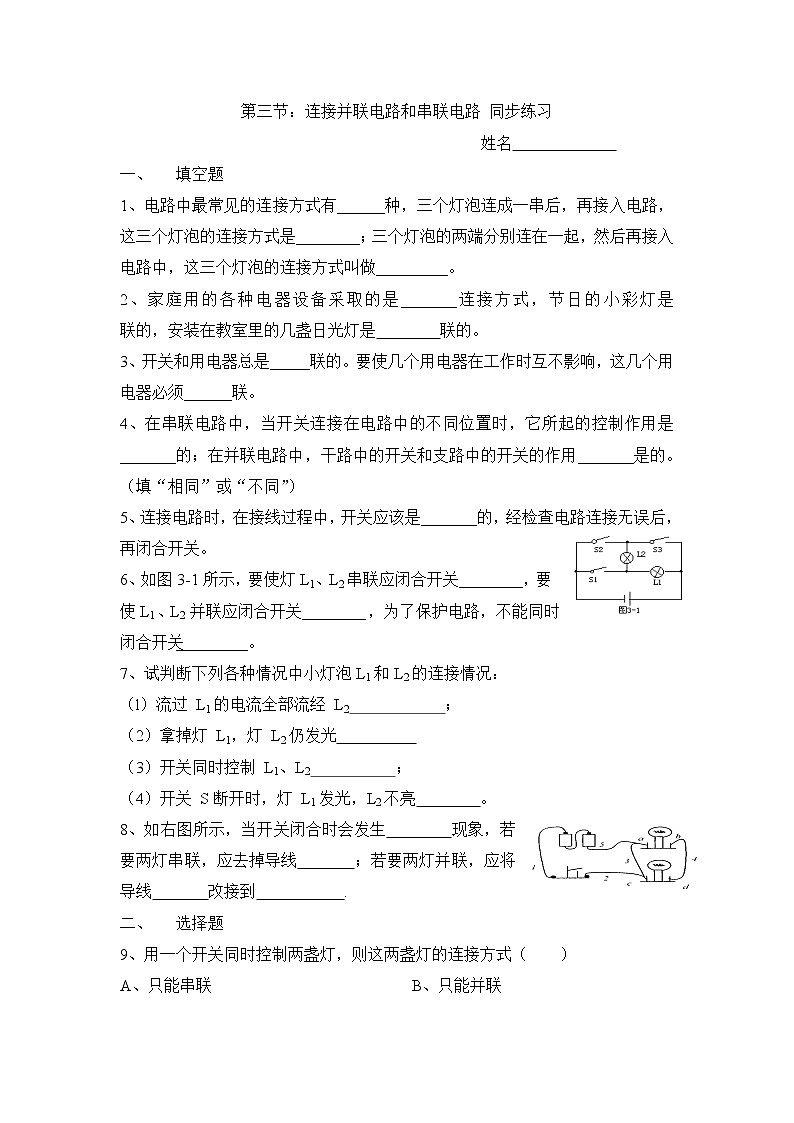

第三节：连接并联电路和串联电路 同步练习                          姓名                            一、  填空题1、电路中最常见的连接方式有______种，三个灯泡连成一串后，再接入电路，这三个灯泡的连接方式是________；三个灯泡的两端分别连在一起，然后再接入电路中，这三个灯泡的连接方式叫做_________。2、家庭用的各种电器设备采取的是_______连接方式，节日的小彩灯是       联的，安装在教室里的几盏日光灯是        联的。3、开关和用电器总是_____联的。要使几个用电器在工作时互不影响，这几个用电器必须______联。4、在串联电路中，当开关连接在电路中的不同位置时，它所起的控制作用是_______的；在并联电路中，干路中的开关和支路中的开关的作用_______是的。（填“相同”或“不同”）5、连接电路时，在接线过程中，开关应该是_______的，经检查电路连接无误后，再闭合开关。6、如图3-1所示，要使灯L1、L2串联应闭合开关________，要使L1、L2并联应闭合开关________，为了保护电路，不能同时闭合开关_________。7、试判断下列各种情况中小灯泡L1和L2的连接情况：（l）流过 L1的电流全部流经 L2                  ；（2）拿掉灯 L1，灯 L2仍发光          （3）开关同时控制 L1、L2                ；（4）开关 S断开时，灯 L1发光，L2不亮        。8、如右图所示，当开关闭合时会发生        现象，若要两灯串联，应去掉导线       ；若要两灯并联，应将导线       改接到           .二、  选择题9、用一个开关同时控制两盏灯，则这两盏灯的连接方式（    ）A、只能串联                         B、只能并联    C、串联或并联都可以                 D、串联或并联都不可以10、下面电路图两个灯泡组成并联的是（    ）11、如右图所示电路，下列说法中正确的是（    ）A. 闭合S、S2、S3，断开S1则L1与L2并联B．闭合S、S1、S2，断开S3 则L1、L2并联C．闭合S、S1、S3，断开S2则L1、L2并联D．闭合S、S2，断开S1、S3，则L1、L2并联12、有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的灯，下面电路图中能满中要求的是（    ）13、如右图所示电路，下列说法中正确的是（    ）A．S1闭合，S2断开时灯都不会亮  B．S1断开，S2闭合时电源被短路C．S1、S2都闭合时灯都不会亮D．S1、S2都闭合时灯都会亮14、如下图所示电路，电灯、电铃、电动机都并联的是（    ）15、在连接串联电路与并联电路时，不正确的是（    ）A、断开开关，按电路图连接各元件    B、不许用导线将电源的正负极直接连接起来C、应将一个开关直接与电源相连接，以便可以控制整个电路D、电路连接完毕后要检查电路连接无误后才能闭合开关16、如图3-2所示电路，开关可以使L1、L2同时发光和熄灭的是（    ）。     A、甲、丙          B、乙、丁        C、甲、丁       D、丙、丁17、有两只小灯泡串联在电路里，且都正常发光。某一时刻，其中一只灯泡坏了，则另一只灯泡（    ）A、照常亮                            B、比原来暗C、比原来亮                          D、一定不亮18、某同学想用一只开关控制两只灯泡，要求开关闭合时，只有一盏灯亮，断开时两灯同时发光，则下面图中符合要求的电路是（     ）19、根据实物电路图，画出的电路图正确的是（     ）20、根据左图的电路图所连接的实物电路正确的是（    ）21、如图3-3所示的实物连接中，开关闭合时会造成电源短路的是（    ）A、开关的接线柱上接线不牢    B、灯座的接线柱上接线不牢C、开关的两接线柱上用导线连通   D、灯座的两接线柱用导线连通22、居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用"光敏"材料制成"光控开关"，它的作用是天黑时自动闭合，天亮时自动断开；利用"声敏"材料制成"声控开关"，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。下图各电路中，属于楼道灯电路的是（    ）三、电路转换23、根据图3-4所示的电路图，把图3-5的实物元件连接起来。        24、画出下图的实物接线图的电路图。

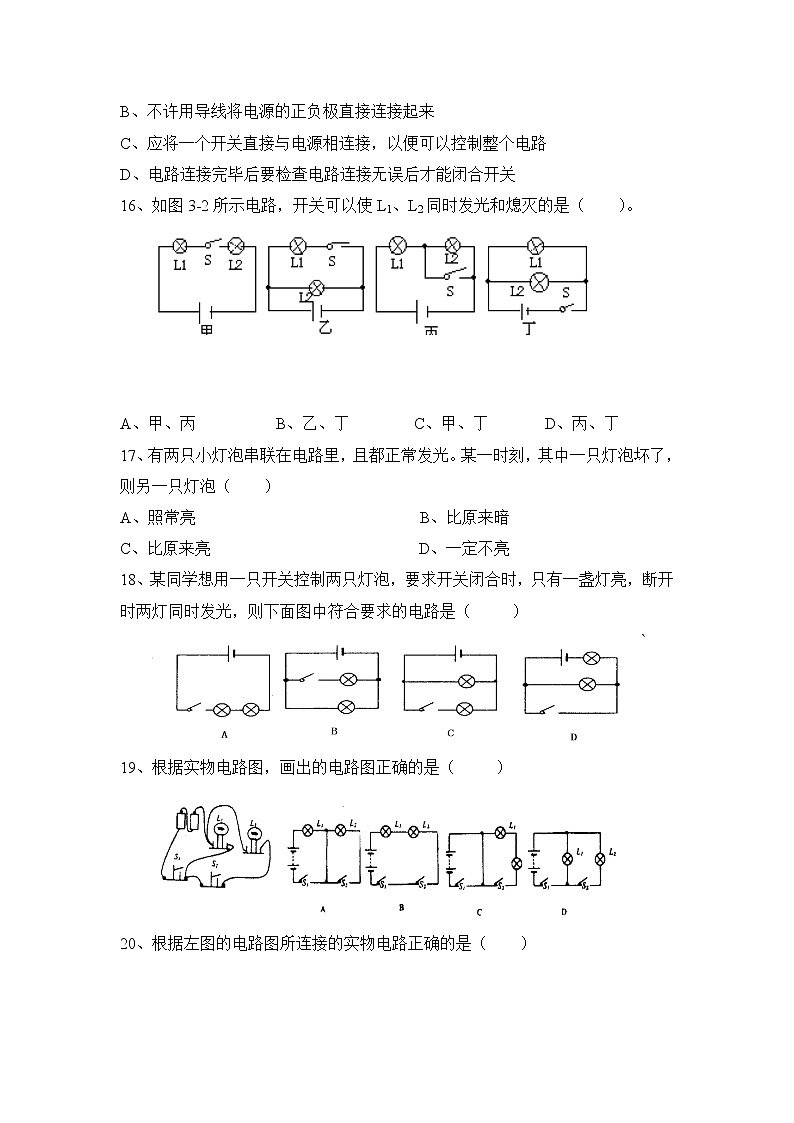

  25、将图13—3—7中的实物按要求连成电路．(1)L1、L2、L:3三盏灯并联；(2)S1控制L1、L2；(3)S2控制整个电路  26、如图所示电路：(1)闭合开关后电路将_______ (填“通路”、“断路”、“短路”)；(2)去掉导线a后，电路是____联电路；(3)改变a、b、c三根导线中一根的接法，使电路成为并联电路(先在原导线上打“×”，后才更改接法)27、将下图中元件连接成电路图：要求L1、L2并联开关S仅控制L2（不能移动元件的位置）四、电路判断27、在“组成串联电路”的学生实验中，如图3-8所示是小林同学实验的电路图，当开关S合上后，他发现灯L1与L2均不亮。小林同学想了想，然后拿起一根导线开始检查：他先将导线并接在灯L1的两端，发现灯L2亮，L1不亮；然后用导线并接在L2两端，发现两灯均不亮。于是，他马上判断出了电路的故障。你认为他的判断是______________________。28、右图是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗? 其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的?请写出你的猜想和判断方法。你的猜想：                          。                       判断的方法：                                 。
