重庆市万州区2019-2020学年九年级上学期期末物理试题

这是一份重庆市万州区2019-2020学年九年级上学期期末物理试题，共15页。试卷主要包含了选择题，填空作图题，实验探究题，论述计算題等内容，欢迎下载使用。

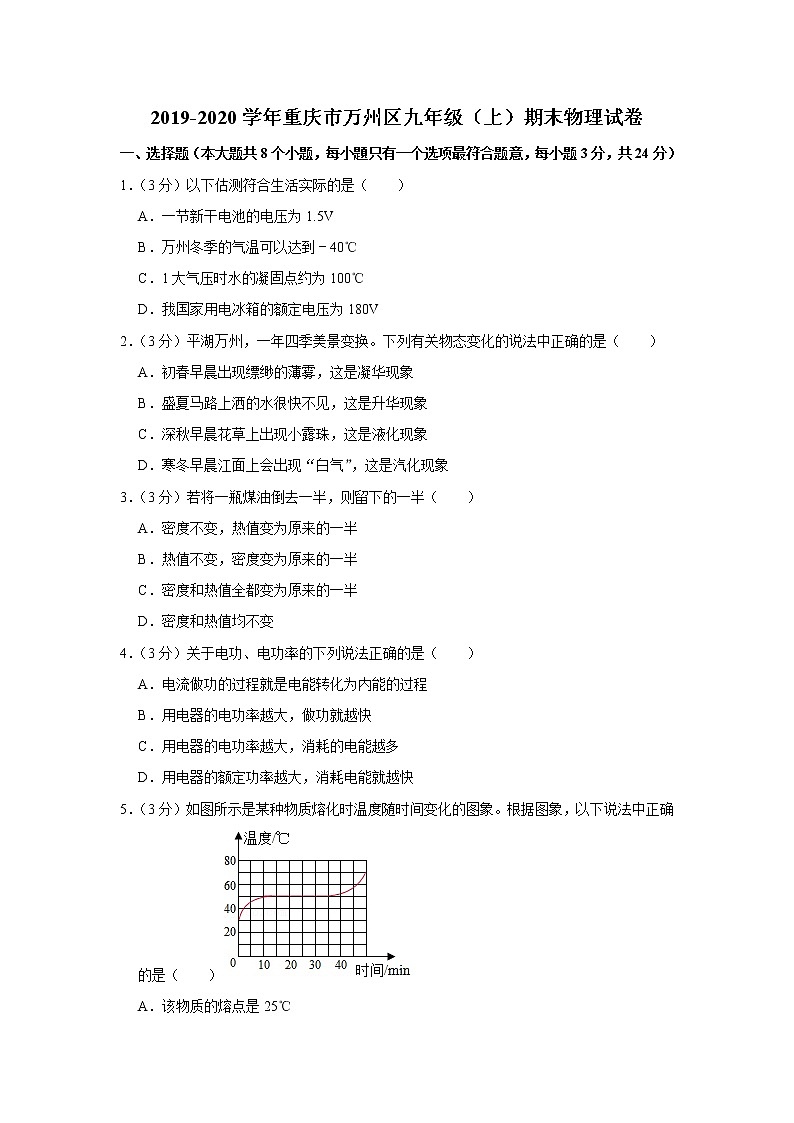

2019-2020学年重庆市万州区九年级（上）期末物理试卷
一、选择题（本大题共8个小题，每小題只有一个选项最符合题意，每小题3分，共24分）
1．（3分）以下估测符合生活实际的是（　　）
A．一节新干电池的电压为1.5V
B．万州冬季的气温可以达到﹣40℃
C．1大气压时水的凝固点约为100℃
D．我国家用电冰箱的额定电压为180V
2．（3分）平湖万州，一年四季美景变换。下列有关物态变化的说法中正确的是（　　）
A．初春早晨出现缥缈的薄雾，这是凝华现象
B．盛夏马路上洒的水很快不见，这是升华现象
C．深秋早晨花草上出现小露珠，这是液化现象
D．寒冬早晨江面上会出现“白气”，这是汽化现象
3．（3分）若将一瓶煤油倒去一半，则留下的一半（　　）
A．密度不变，热值变为原来的一半
B．热值不变，密度变为原来的一半
C．密度和热值全都变为原来的一半
D．密度和热值均不变
4．（3分）关于电功、电功率的下列说法正确的是（　　）
A．电流做功的过程就是电能转化为内能的过程
B．用电器的电功率越大，做功就越快
C．用电器的电功率越大，消耗的电能越多
D．用电器的额定功率越大，消耗电能就越快
5．（3分）如图所示是某种物质熔化时温度随时间变化的图象。根据图象，以下说法中正确的是（　　）
A．该物质的熔点是25℃
B．该物质大约从15分钟到35分钟处于固液共存状态
C．该物质在20分钟至30分钟之间不吸热也不放热
D．该物质是非晶体

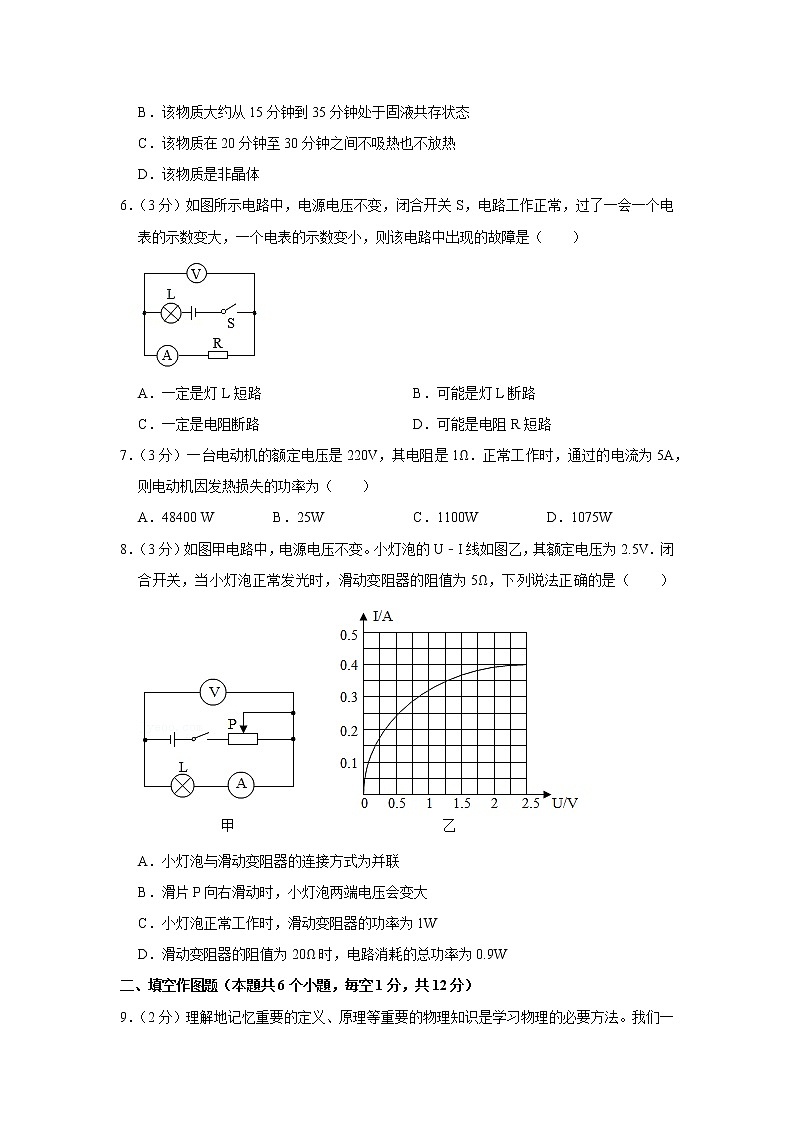

6．（3分）如图所示电路中，电源电压不变，闭合开关S，电路工作正常，过了一会一个电表的示数变大，一个电表的示数变小，则该电路中出现的故障是（　　）

A．一定是灯L短路 B．可能是灯L断路
C．一定是电阻断路 D．可能是电阻R短路
7．（3分）一台电动机的额定电压是220V，其电阻是1Ω．正常工作时，通过的电流为5A，则电动机因发热损失的功率为（　　）
A．48400 W B．25W C．1100W D．1075W
8．（3分）如图甲电路中，电源电压不变。小灯泡的U﹣I线如图乙，其额定电压为2.5V．闭合开关，当小灯泡正常发光时，滑动变阻器的阻值为5Ω，下列说法正确的是（　　）
A．小灯泡与滑动变阻器的连接方式为并联
B．滑片P向右滑动时，小灯泡两端电压会变大
C．小灯泡正常工作时，滑动变阻器的功率为1W
D．滑动变阻器的阻值为20Ω时，电路消耗的总功率为0.9W
二、填空作图题（本題共6个小題，毎空1分，共12分）

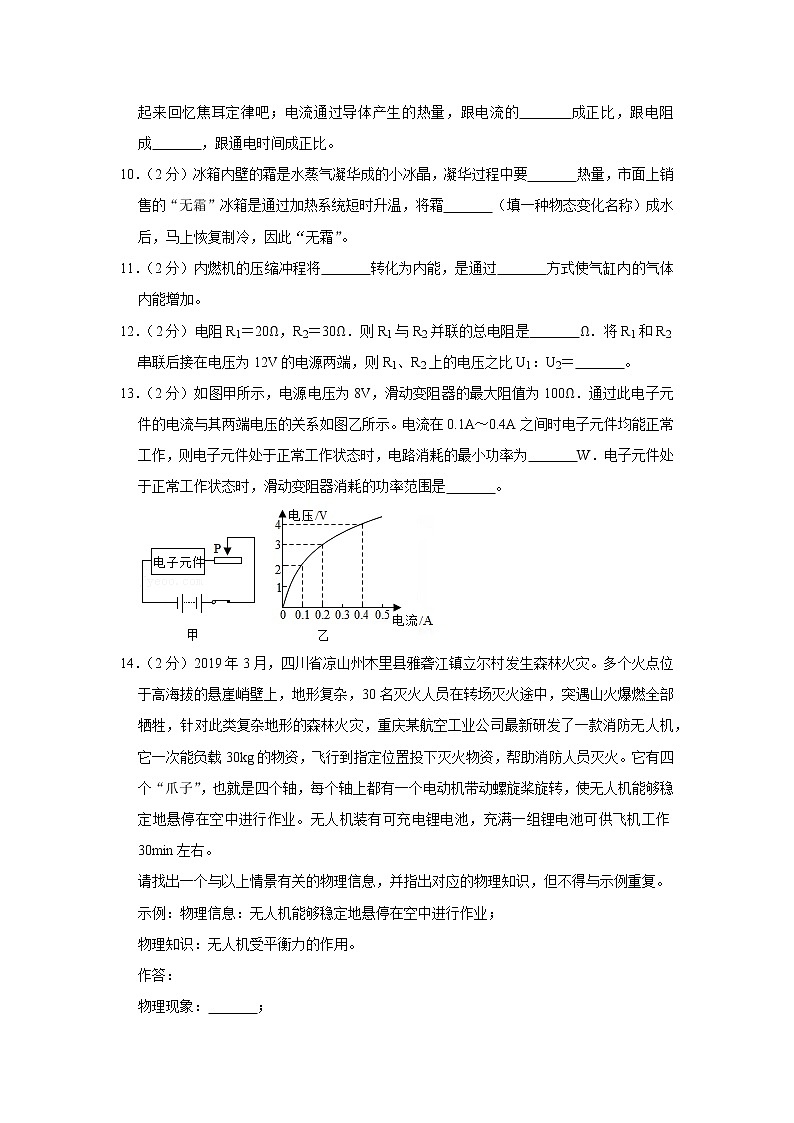

9．（2分）理解地记忆重要的定义、原理等重要的物理知识是学习物理的必要方法。我们一起来回忆焦耳定律吧；电流通过导体产生的热量，跟电流的　 　成正比，跟电阻成　 　，跟通电时间成正比。
10．（2分）冰箱内壁的霜是水蒸气凝华成的小冰晶，凝华过程中要　 　热量，市面上销售的“无霜”冰箱是通过加热系统短时升温，将霜　 　（填一种物态变化名称）成水后，马上恢复制冷，因此“无霜”。
11．（2分）内燃机的压缩冲程将　 　转化为内能，是通过　 　方式使气缸内的气体内能增加。
12．（2分）电阻R1＝20Ω，R2＝30Ω．则R1与R2并联的总电阻是　 　Ω．将R1和R2串联后接在电压为12V的电源两端，则R1、R2上的电压之比U1：U2＝　 　。
13．（2分）如图甲所示，电源电压为8V，滑动变阻器的最大阻值为100Ω．通过此电子元件的电流与其两端电压的关系如图乙所示。电流在0.1A～0.4A之间时电子元件均能正常工作，则电子元件处于正常工作状态时，电路消耗的最小功率为　 　W．电子元件处于正常工作状态时，滑动变阻器消耗的功率范围是　 　。

14．（2分）2019年3月，四川省凉山州木里县雅砻江镇立尔村发生森林火灾。多个火点位于高海拔的悬崖峭壁上，地形复杂，30名灭火人员在转场灭火途中，突遇山火爆燃全部牺牲，针对此类复杂地形的森林火灾，重庆某航空工业公司最新研发了一款消防无人机，它一次能负载30kg的物资，飞行到指定位置投下灭火物资，帮助消防人员灭火。它有四个“爪子”，也就是四个轴，每个轴上都有一个电动机带动螺旋桨旋转，使无人机能够稳定地悬停在空中进行作业。无人机装有可充电锂电池，充满一组锂电池可供飞机工作30min左右。
请找出一个与以上情景有关的物理信息，并指出对应的物理知识，但不得与示例重复。
示例：物理信息：无人机能够稳定地悬停在空中进行作业；
物理知识：无人机受平衡力的作用。
作答：
物理现象：　 　；
物理知识：　 　。
三、实验探究题（本題共3个小題，第15题5分，第16小题8分，第17小题9分，共22分．）
15．（5分）小明同学做“观察水沸腾”的实验，用酒精灯加热水，当水温接近90℃时，每隔1min记录一次温度。根据表格中记录的数据，请你回答下列问题。
时间（min）
0
1
2
3
4
5
6
7
8
9
温度（℃）
87
89
92
94
96
97
98
99
99
99
（1）本实验的目的是：观察沸腾现象，探究水沸腾时　 　的变化规律。
（2）根据表中数据分析可知，水沸腾时的特点是　 　热量但温度　 　。
（3）本次实验得到水的沸点是　 　℃。
水的沸点不是100℃的可能原因是：　 　（写出一种即可）。
16．（8分）如图所示是某实验小组设计的探究影响导体电阻大小因素的实验电路。下表中给出了A、B、C、D四种导体的长度、横截面积以及材料种类。

代号
长度（m）
横截面积（mm2）
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜
（1）实验中，通过观察电流表的示数可以判断导体的 　 　大小。电路中串联小灯泡的作用是 　 　。
（2）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的 　 　有关。选择这两根导体体现的是 　 　法。
（3）通过对 　 　导体进行实验，可探究电阻的大小与长度的关系。
（4）若把A、B两导体串联后接入电路M、N两端，发现电流表示数变得更小，说明两导体串联后的电阻值将 　 　（选填：变大，变小，不变），这个现象可以用电阻大小与导体 　 　有关来解释。
（5）选择C和D导体实验，发现电阻不一样，因为导体电阻还与导体的 　 　有关。
17．（9分）小文同学做“测量小灯泡电功率”的实验。实验器材有：电压为6V的电源，标有“2.5V”字样的待测小灯泡（正常发光时的电阻的为10Ω），规格为“50Ω 1A”的滑动变阻器。

（1）请用笔画线代替导线将图甲中未完成的实物电路连接完整。
（2）检查电路无误后，进行下面的实验：调节滑动变阻器，观察　 　（选填：电流表，电压表），分别使灯泡两端的电压约低于、等于、约高于　 　V，分别测量出电流，计算出小灯泡的功率。
（3）实验中移动滑片P至某一位置时，电压表示数如图乙所示，其示数为　 　V，为了让小灯泡正常发光，小文应该将变阻器滑片向　 　移动。
（4）小文同学在实验中为了能得到比较准确的小灯泡的额定功率，改变接入电路的滑动变阻器的阻值，分别得到三组数据，如下表：
序号
电压/V
电流/A
功率/W
额定功率/W
1
2.0
0.18
0.36
P额＝＝0.56（W）
2
2.5
0.22
0.55
3
3.0
0.26
0.78
小文求平均值得到额定功率的数据处理方法是　 　（选填：正确，错误）的。正确的测量结果是P额＝　 　W。
（5）另外一位同学还想探究电流与电阻的关系，于是将上面电路图中的小灯泡换成5Ω和10Ω定值电阻，并使电压表的示数始终保持2V不变，记录各次电流表的示数。在此实验过程中，当电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是　 　。
A．保持变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．将电池个数增加
（6）在不改变电路连接且电压表的示数始终保持2V不变的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于　 　Ω。
四、论述计算題（本题共3个小题，第18题6分，第19题8分，第20題8分，共22分．解答应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分．）
18．（6分）如图所示电路，电源电压不变，电阻R1＝10Ω．当开关S闭合后，电流表A示数为0.7A，电流表A1示数为0.5A。求：
（1）电源电压。
（2）电流表A2的示数。
（3）电阻R2的阻值。

19．（8分）学以致用，既体现了物理知识的价值，又是学好物理的方法之一。九年级学生张敏在了学习热学、电学知识后，对家里烧水的情况作了如下研究：将1kg初温为10℃的水加热到100℃，用天然气需要消耗0.015m3，用额定功率为1kW的电水壶正常工作需要9min。天然气的热值q气＝4.0×107J/m3，水的比热容c水＝4.2×103J/（kg•℃），她通过调查发现：天然气价格为2.5元/m3，电价为0.55元/kW•h．请你与她一起分析：
（1）水烧开需要吸收的热量。
（2）天然气灶烧水的效率。
（3）从经济角度分析，哪种方式烧水更划算？
20．（8分）如图所示是小明家的多功能炖锅简化电路图。R1、R2是两个电热丝，S2是单刀双掷开关。通过S1和S2的断开、闭合的组合，实现高、中、低三挡加热。炖锅的相关参数见表格。求：
（1）炖锅处于高温挡工作时，电路中的电流为多少？
（2）R2的阻值多大？
（3）某次用电高峰时，小明和他爸爸合作，测得插座两孔之间的实际电压只有198V，那么该炖锅在高温挡下工作的实际功率是多少？
电源电压（V）
低温挡功率（W）
中温挡功率（W）
高温挡功率（W）
容积（L）
220
275
550
1100
1


2019-2020学年重庆市万州区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本大题共8个小题，每小題只有一个选项最符合题意，每小题3分，共24分）
1．【解答】解：A、一节新干电池的电压为1.5V，符合实际，故A正确。
B、万州冬季的最低气温约为0℃，达不到﹣40℃，故B错误。
C、1大气压时水的凝固点约为0℃，故C错误。
D、我国家用电冰箱的额定电压为220V，故D错误。
故选：A。
2．【解答】解：A、雾是空气中的水蒸气遇冷液化形成的小水滴，故A错误。
B、马路上洒的水很快不见，这是汽化现象，故B错误。
C、露是空气中的水蒸气遇冷液化形成的小水滴，附着在植被表面，故C正确。
D、早晨江面上会出现“白气”，这是水蒸气的液化现象，故D错误。
故选：C。
3．【解答】解：
单位体积的某种物质的质量叫做这种物质的密度，由此可知同种物质，密度是一定的，密度与物体的质量和体积无关；
单位质量的某种燃料完全燃烧放出的热量叫做热值，由此可知同种物质热值一定，与质量和体积无关。
所以煤油倒去一半，密度和热值都不变。
故选：D。
4．【解答】解：A、电流做的过程就是电能转化为其他形式能的过程，不是都转化为内能，故A错误；
B、电功率反映了电流做功的快慢程度，用电器的电功率越大，做功就越快，故B正确；
C、根据公式W＝Pt可知，电流做功多少，与电功率大小和通电时间有关，所以电功率大的用电器不一定比电功率小的用电器做的功多，故C错误；
D、额定功率是指用电器在额定电压下的功率，用电器的额定功率越大，消耗电能不一定就越快，故D错误。
故选：B。
5．【解答】解：分析图象可知，这是晶体熔化时的图象，图象中呈水平的一段所对应的温度50℃就是物质的熔点，在整个过程中，物质是吸热的，熔化的过程从第10分钟开始，到第35分钟左右结束，约进行了25分钟，熔化过程处于固液共存状态。因此对照各选项的说法可知，故ACD错误，B正确。
故选：B。
6．【解答】解：
A、如果灯泡短路不发光，电路电阻减小电流增大，电流表示数增大；电压表测量电源电压示数增大。故A错误；
B、如果灯泡断路不发光，整个电路断路，两表示数都减小为零。故B错误；
CD、如果电阻R断路，灯泡断路不发光，电流表断路示数减小为零；电压表测量电源电压示数增大；如果电阻R短路，灯泡发光，电路电阻减小电流增大，电流表示数增大；电压表相当于与导线并联示数减小为零；
所以故障可能是R断路或R短路，故C错误，D正确。
故选：D。
7．【解答】解：电动机因发热损失的功率：
P＝I2R＝（5A）2×1Ω＝25W。
故选：B。
8．【解答】解：
A、由图甲知，电路中灯泡、电流表和滑动变阻器串联在电路中，电压表测灯泡两端电压，故A错误；
B、由图知，滑片P向右滑动时，变阻器连入阻值变大，由串联电路的分压原理知，变阻器分得电压增大，灯泡分得电压变小，故B错误；
C、由图象知，灯泡正常工作时电流（电路中电流）0.4A，此时变阻器连入阻值为5Ω，其功率：
P滑＝I2R＝（0.4A）2×5Ω＝0.8W，故C错误；
D、灯泡正常发时滑动变阻器两端电压：U滑＝IR＝0.4A×5Ω＝2V，
所以电源电压：U＝U额+U滑＝2.5V+2V＝4.5V，
由P＝UI可知总功率为0.9W时中电流：I'＝＝＝0.2A，
由图象知，此时灯泡两端电压：UL＝0.5V，
由串联电路特点和欧姆定律可得此时滑动变阻器连入电路的阻值：
R′＝＝＝＝20Ω，故D正确。
故选：D。
二、填空作图题（本題共6个小題，毎空1分，共12分）
9．【解答】解：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比，这个规律叫焦耳定律，用公式Q＝I2Rt表示。
故答案为：平方；正比。
10．【解答】解：冰箱内壁的霜是水蒸气凝华成的小冰晶，是凝华过程，凝华放热；
市面上销售的“无霜”冰箱是通过加热系统短时升温，是霜吸热从固态变成液态，是熔化过程。
故答案为：放出；熔化。
11．【解答】解：内燃机的压缩冲程中，活塞压缩燃料混合物做功，活塞的机械能转化为气缸内混合气体的内能；是通过做功方式使气缸内的气体内能增加。
故答案为：机械能；做功。
12．【解答】解：
（1）已知R1＝20Ω，R2＝30Ω，若把它们并联起来，则总电阻R并＝＝＝12Ω；
（2）将R1和R2串联后，串联电路中电流处处相等
所以由U＝IR可得电压之比U1：U2＝IR1：IR2＝R1：R2＝20Ω：30Ω＝2：3。
故答案为：12；2：3。
13．【解答】解：
（1）由题意分析知，电子元件处于正常工作状态时，电路中的最小电流为0.1A，此时电路消耗的功率最小，
则电路消耗的最小功率为：
P＝UI＝8V×0.1A＝0.8W；
（2）由乙图知，当电路中的电流达到最小值I1＝0.1A时，加在电子元件两端的电压为U1＝2V，
由串联电路的电压关系可知，此时加在滑动变阻器两端的电压为：U滑1＝U﹣U1＝8V﹣2V＝6V；
此时滑动变阻器消耗的功率为：P1＝U滑1I1＝6V×0.1A＝0.6W；
由乙图知，当电路中的电流达到最大值I2＝0.4A时，加在电子元件两端的电压为U2＝4V，
此时滑动变阻器两端的电压为：U滑2＝U﹣U2＝8V﹣4V＝4V；
此时滑动变阻器消耗的功率为：P2＝U滑2I2＝4V×0.4A＝1.6W，
所以滑动变阻器消耗的功率范围是0.6W～1.6W；
故答案为：0.8；0.6W～1.6W。
14．【解答】解：物理现象：电动机带动螺旋桨旋转，物理知识：电能转化为机械能；
物理现象：消防无人机飞行到指定位置投下灭火物资，物理知识：利用电磁波传递信息；
物理现象：稳定地悬停在空中进行作业，物理知识：受到平衡力的作用；
物理现象：无人机装有可充电锂电池，物理知识：电能转化为化学能。
故答案为：电动机带动螺旋桨旋转；电能转化为机械能。
三、实验探究题（本題共3个小題，第15题5分，第16小题8分，第17小题9分，共22分．）
15．【解答】解：（1）探究水的沸腾实验的目的是探究水的温度随时间的变化规律，同时还注意观察水沸腾时的现象；
（2）根据表格中的数据可知，水在沸腾时不断吸收热量，但温度保持不变；
（3）由表格中的数据可知，水温在99℃保持不变，所以沸点为99℃；水在一标准大气压下沸点是100℃，水的沸点随气压的减小而降低，现在水的沸点是98℃，低于水在标准大气压下的沸点100℃，可能的原因是：水面上方的气压小于1标准大气压。
故答案为：（1）温度；（2）吸收；保持不变；（3）99；当地气压小于一标准气压。
16．【解答】解：
（1）实验中，通过观察电流表的示数可以判断导体的电阻的大小，运用了转换法；小灯泡在电路中的主要作用显示电路中导体电阻的大小，保护电路；
（2）选取A、C导体进行实验时，导体的材料、长度相同，横截面积不同，发现接入C导体时，电流表的示数比接入A导体时更大，故说明导体的电阻与导体的横截面积有关；实验中采用的是控制变量法；
（3）探究电阻的大小与长度的关系，运用控制变量法，要控制导体的材料和横截面积一定，故选取A、B导体进行实验；
（4）若把A、B两导体首尾相连后再接入电路M、N两端，两导体串联后的电阻值等于AB两导体的电阻之和，即电阻变大，电路中的电流变小，电流表示数变小，这个现象可以用电阻大小与导体长度有关来解释。
（5）选择C和D导体实验，发现电阻不一样，因为导体的电阻还与导体的材料有关。
故答案为：（1）电阻；保护电路；（2）横截面积；控制变量；（3）AB；（4）变大；长度；（5）材料。
17．【解答】解：（1）灯泡正常发光时的电流约为I＝＝＝0.25A，所以电流表应选择0﹣0.6A量程和滑动变阻器一上一下串联入电路中，如图所示：

（2）调节滑动变阻器，观察电压表，分别使灯泡两端的电压约低于、等于、约高于2.5V，分别测量出电流，计算出小灯泡的功率并得灯泡亮度与实际功率的关系。
（3）由图甲知，电压表使用0～3V量程，分度值为0.1V，由图乙知，电压表示数为2.3V，小于灯的额定电压2.5V，要使灯泡正常工作，灯泡两端电压从2.3V增大到2.5V，根据串联电路电压的特点，应减小变阻器分得的电压，根据分压原理，滑动变阻器连入电路中的电阻要减小，滑片向左端移动，使电压表的示数为2.5V为止；
（4）灯泡的电压不同，电流不同，功率不同，额定功率一定是灯泡额定电压下的功率，将不同电压下不同的电功率取平均值是没有意义的；
额定功率一定是灯泡额定电压下的功率，由表格知，灯泡在额定电压2.5V下的额定功率为0.55W；
（5）电流与电阻的关系时，应控制电阻两端的电压不变，将5Ω换成10Ω电阻后，电压表的示数会变大，为了控制电压表不变，应减小电压表的示数，减小电路中的电流，即增大滑动变阻器的电阻，滑片应向右移动，故选C；
（6）电源电压为6V，电阻两端电压为2V，滑动变阻器分压为6V﹣2V＝4V，定值电阻两端电压的是变阻器电压的，据分压原理，定值电阻阻值的大小为滑动变阻器接入电路的阻值的，因滑动变阻器最大阻值为50欧姆，因此定值电阻最大阻值为×50Ω＝25Ω，即更换的定值电阻R的阻值不能大于25Ω。
故答案为：（1）见上图；（2）电压表；2.5；（3）2.3；左；（4）错误；0.55；（5）C；（6）25。
四、论述计算題（本题共3个小题，第18题6分，第19题8分，第20題8分，共22分．解答应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分．）
18．【解答】解：（1）因为并联电路两端电压相等，且等于电源电源，所以由I＝可得，电源的电压：U＝U2＝U1＝I1R1＝0.5A×10Ω＝5V；
（2）因并联电路中，干路电流等于各支路电流之和，所以通过电阻R2的电流（即电流表A2的示数）：I2＝I﹣I1＝0.7A﹣0.5A＝0.2A；
（3）由I＝可得R2的阻值：R2＝＝＝25Ω。
答：（1）电源电压为5V；
（2）电流表A2的示数为0.2A；
（3）电阻R2的阻值为25Ω。
19．【解答】解：
（1）水吸收的热量：
Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣10℃）＝3.78×105J；
（2）天然气完全燃烧放出的热量：
Q放＝Vq气＝0.015m3×4.0×107J/m3＝6×105J，
天然气灶烧水的效率：
η＝＝×100%＝63%；
（3）电热水壶烧水时消耗的电能：
W＝Pt＝1kW×h＝0.15kW•h，
需要电费：0.55元/kW•h×0.15kW•h＝0.0825元，
需要天然气费：2.5元/m3×0.015m3＝0.0375元，
可见，从经济角度分析，用天然气烧水更划算。
答：（1）水烧开需要吸收的热量为3.78×105J；
（2）天然气灶烧水的效率为63%；
（3）从经济角度分析，用天然气烧水更划算。
20．【解答】解：
（1）炖锅处于高温挡工作时，电路中的电功率为1100W，电路中的电压为220V；
由公式P＝UI得此时电路中的电流为：I＝＝＝5A；
（2）由公式P＝知，电压一定时，电功率与电路电阻值成反比。由电路图知当两电阻并联时电路总电阻最小，当两电阻串联时电路总电阻最大，只有R1接在电路中时电路电阻值居中，所以此时处于中温挡。
由公式P＝得：
R1＝＝＝88Ω；
低温挡是R1与R2串联接在电路中，由公式P＝得：
R串＝＝＝176Ω；
由串联电路的电阻关系知：R2＝R串﹣R1＝176Ω﹣88Ω＝88Ω；
（3）由题意分析知，高温挡时R1与R2并联接入电路。由公式P＝得：
P1＝＝＝445.5W
P2＝＝＝445.5W
所以 P实＝P1+P2＝445.5W+445.5W＝891W
答：（1）炖锅处于高温挡工作时，电路中的电流为5A；
（2）R2的阻值88Ω；
（3）某次用电高峰时，小明和他爸爸合作，测得插座两孔之间的实际电压只有198V，那么该炖锅在高温挡下工作的实际功率是891W。
