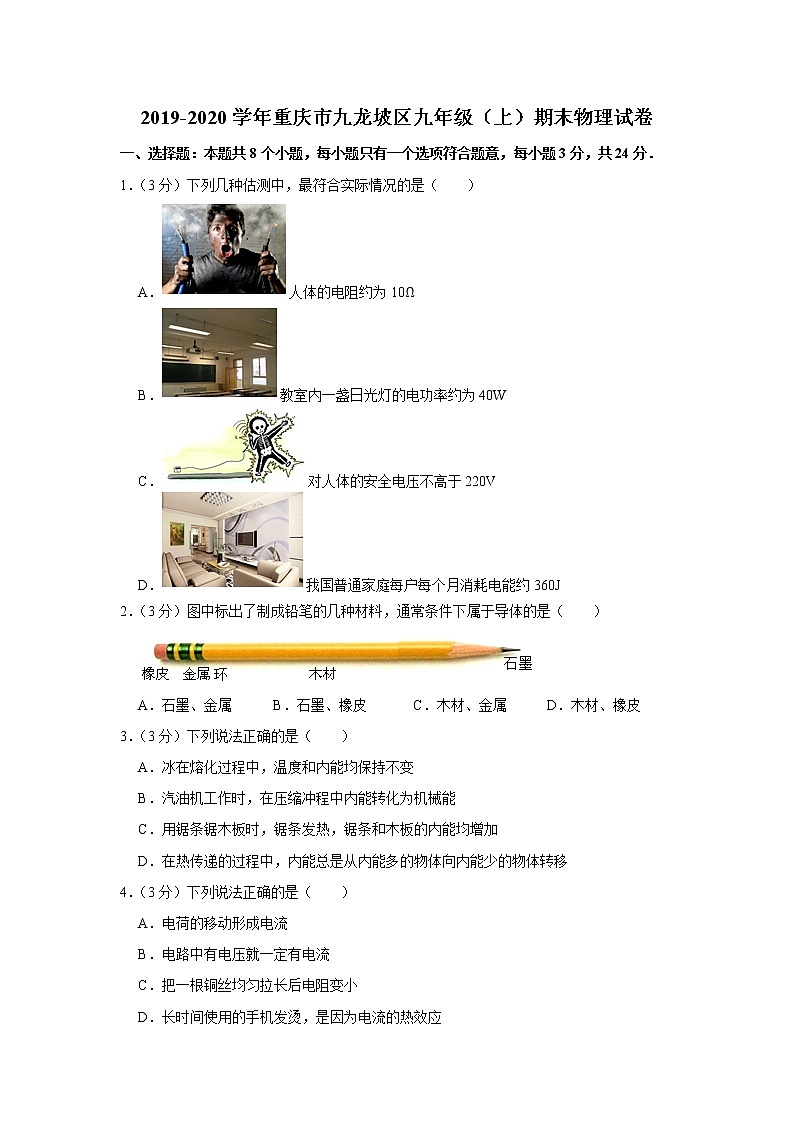

2019-2020学年重庆市九龙坡区九年级（上）期末物理试卷
一、选择题：本题共8个小题，每小题只有一个选项符合题意，每小题3分，共24分．
1．（3分）下列几种估测中，最符合实际情况的是（　　）
A．人体的电阻约为10Ω
B．教室内一盏日光灯的电功率约为40W
C．对人体的安全电压不高于220V
D．我国普通家庭每户每个月消耗电能约360J
2．（3分）图中标出了制成铅笔的几种材料，通常条件下属于导体的是（　　）

A．石墨、金属 B．石墨、橡皮 C．木材、金属 D．木材、橡皮
3．（3分）下列说法正确的是（　　）
A．冰在熔化过程中，温度和内能均保持不变
B．汽油机工作时，在压缩冲程中内能转化为机械能
C．用锯条锯木板时，锯条发热，锯条和木板的内能均增加
D．在热传递的过程中，内能总是从内能多的物体向内能少的物体转移
4．（3分）下列说法正确的是（　　）
A．电荷的移动形成电流
B．电路中有电压就一定有电流
C．把一根铜丝均匀拉长后电阻变小
D．长时间使用的手机发烫，是因为电流的热效应

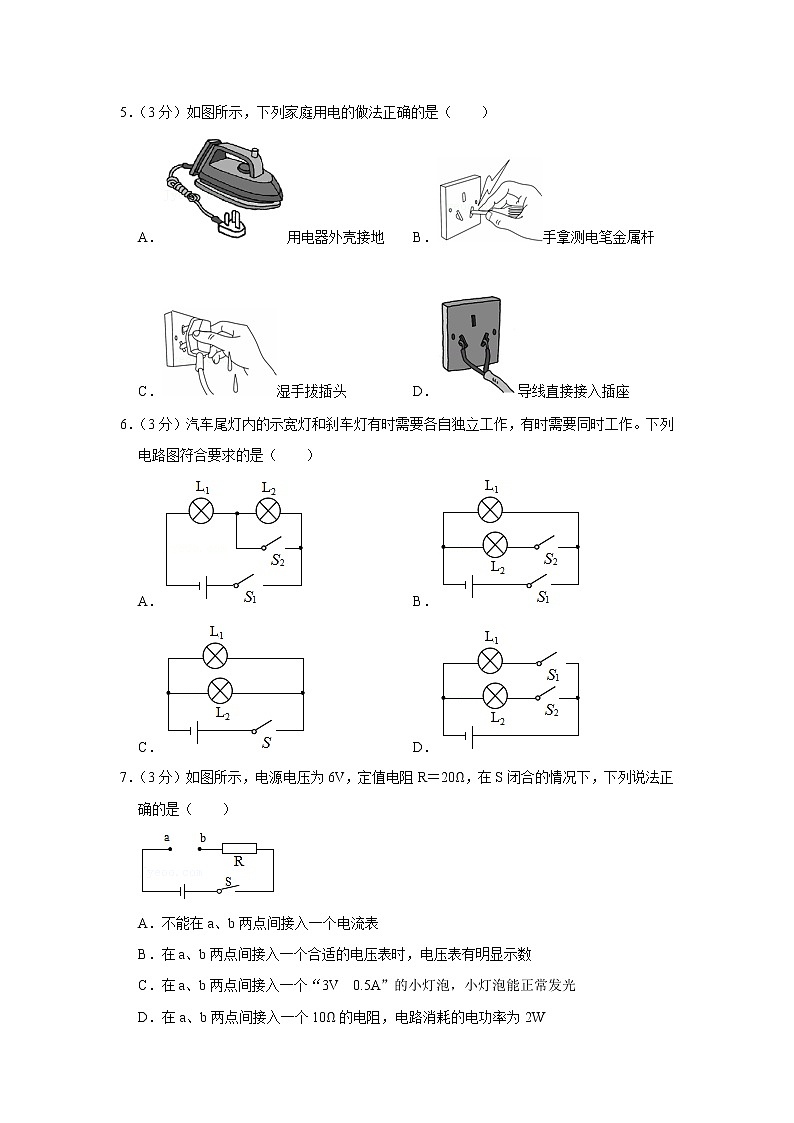

5．（3分）如图所示，下列家庭用电的做法正确的是（　　）
A．用电器外壳接地 B．手拿测电笔金属杆
C．湿手拔插头 D．导线直接接入插座
6．（3分）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（　　）
A． B．
C． D．
7．（3分）如图所示，电源电压为6V，定值电阻R＝20Ω，在S闭合的情况下，下列说法正确的是（　　）

A．不能在a、b两点间接入一个电流表
B．在a、b两点间接入一个合适的电压表时，电压表有明显示数
C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
D．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W

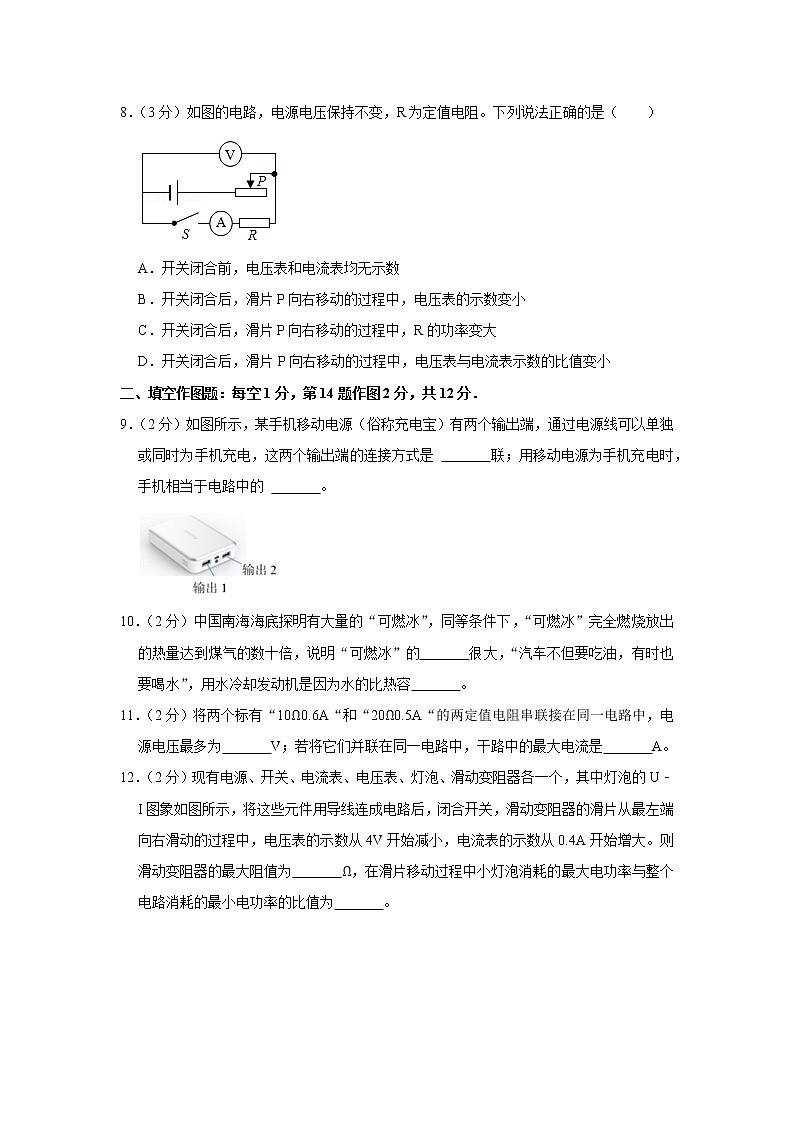

8．（3分）如图的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（　　）

A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C．开关闭合后，滑片P向右移动的过程中，R的功率变大
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
二、填空作图题：每空1分，第14题作图2分，共12分．
9．（2分）如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是 　 　联；用移动电源为手机充电时，手机相当于电路中的 　 　。

10．（2分）中国南海海底探明有大量的“可燃冰”，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的　 　很大，“汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的比热容　 　。
11．（2分）将两个标有“10Ω0.6A“和“20Ω0.5A“的两定值电阻串联接在同一电路中，电源电压最多为　 　V；若将它们并联在同一电路中，干路中的最大电流是　 　A。
12．（2分）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示，将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从4V开始减小，电流表的示数从0.4A开始增大。则滑动变阻器的最大阻值为　 　Ω，在滑片移动过程中小灯泡消耗的最大电功率与整个电路消耗的最小电功率的比值为　 　。

13．（2分）重庆作为西部地区创新高地，无人机产业也正迎来高速发展期。预计到2020年，全市年产无人机将达到120万台。如图，是重庆市某航空工业公司近日最新研发出一款消防无人机，它一次能负载30公斤的重物从基地升高并自主飞行到指定位置，它有四个轴，每个轴上都有一个电机和螺旋桨，使无人机能够稳定地悬停在空中进行作业，无人机靠锂电池维持飞行，充满一组锂电池可供飞机工作半小时左右，不过，它能不停地更换电池继续工作，请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复。
示例：物理信息：无人机靠锂电池维持飞行；
物理知识：电能转化为机械能。
作答：物理信息：　 　；
物理知识：　 　。

14．（2分）请用笔画线代替导线，将带开关的电灯和三孔插座分别接入如图所示的电路中。

三、实验探究题：第15题6分，第16题7分，第17题9分，共22分．
15．（6分）为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。实验数据如下。
（1）实验中，要控制水和食用油的质量　 　（选填“相同“或“不相同”），此实验方法称为　 　法。
物质
初始温度/℃
加热时间/min
最后温度/℃
水
30
7
45
食用油
30
7
68
（2）在此实验中，把水和油加热7分钟，水吸收的热量　 　食用油吸收的热量。（选填“大于”“小于”或“等于“）
（3）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，实验中通过记录　 　来反应吸收热量的多少，此物理方法称为　 　法。
（4）实验表明，　 　（选填“水“或“食用油“）吸热能力更强。

16．（7分）在“探究电流与电阻的关系”实验中，某小组利用电阻箱等连接了如图甲所示的实物电路（电源电压恒为6V）。

序号
电压（V）
电阻（Ω）
电流（A）
1
4
10
0.4
2

20

（1）用笔画线代替导线将图甲中电路连接完整（要求滑动变阻器滑片向B端滑动时接入电路的阻值变大）；
（2）将第一次实验得到的数据填入表格，然后将电阻箱接入电路的阻值由10Ω调至20Ω，滑动变阻器的滑片向　 　（选填“A”或“B”）端移动，直到　 　为止，此时电流表指针位置如图乙所示，其示数为　 　A；
（3）根据以上实验数据得出结论：电流与电阻成反比。
请对上述探究写出一条改进性建议　 　。
（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是　 　。
17．（9分）在“探究小灯泡在不同电压下工作时功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8V，滑动变阻器规格为“20Ω2A“，小灯泡额定电压U额＝2.5V，额定功率小于1.2W，两个阻值分别为10Ω，20Ω的定值电阻R0可供选择。

（1）为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示电路，请用笔画线代替导线，完成图乙中实物电路的连接。
（2）正确连接电路后，进行实验，记录的数据如下表所示，当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为　 　W，灯泡此时的电阻RL＝　 　Ω。
实验次数物理量
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38

0.44
电功率/W





（3）分析表中数据可得出结论，小灯泡工作时，消耗的电功率随电压的增大而　 　，根据数据还可以判断出，小葱在实验中选用的R0＝　 　Ω的定值电阻。
（4）完成实验后，爱动脑筋的小葱又想了一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为0～15V，请将以下实验步骤补充完整：
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片，直至电压表示数为　 　；
②滑片不动，再将开关S1拨至“2”，读出电压表示数U0；
③小灯泡的额定功率，P额＝　 　（用U额、U0，R0表示）。
若实验步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值　 　（选填“偏大”或“偏小”）。

五、论述计算题：第18题6分，第19题8分，第20题8分，共22分，解答应写出必要的文字说明、解答步骤和公式，只写出最后答案的不能得分．
18．（6分）如图所示，重庆网红“木桶鱼”是在木桶里放入高温的鹅卵石，再加入质量为2kg、初温为60℃的鱼汤，鹅卵石放热能使鱼汤沸腾（在一标准大气压下，鱼汤的比热容视为水的比热容c水＝4.2×103J/（kg•℃））求：
（1）鱼汤所吸收的热量为多少？
（2）若鹅卵石放出热量的80%被鱼汤吸收，若鹅卵石放出的这些热量由天然气提供，天然气完全燃烧，则需要多少m3天然气？（q天然气＝3.5×107J/m3）

19．（8分）某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路。闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A．求：
（1）R1的阻值是多少？
（2）滑动变阻器的最大阻值R3是多少？
（3）R2的阻值是多少？

20．（8分）在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，灯泡L2的额定电压为6V，图乙是灯泡L2的U﹣I图象。

（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值。
（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率。
（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？

2019-2020学年重庆市九龙坡区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本题共8个小题，每小题只有一个选项符合题意，每小题3分，共24分．
1．【解答】解：
A、一般情况下，人体电阻为1000﹣2000Ω左右，故A不符合实际；
B、教室内一盏日光灯的电功率约为40W，故B符合实际；
C、对人体的安全电压不高于36V，故C不符合实际；
D、普通家庭每个月耗电约为100度＝100kW•h＝3.6×108焦耳，故D不符合实际。
故选：B。
2．【解答】解：木材、橡皮不容易导电，是绝缘体；石墨、金属容易导电，是导体。
故选：A。
3．【解答】解：A、冰在熔化过程中，温度不变，内能增加，故A错误；
B、汽油机工作时，在压缩冲程中机械能转化为内能，故B错误；
C、用锯条锯木板，摩擦生热，机械能转化成内能，锯条和木板的温度升高，是通过做功的方式增加了锯条和木板的内能，故C正确；
D、影响物体内能的因素有温度和质量，温度高的物体的内能不一定大，温度低的物体可能比温度高的物体内能大，故热量可以从内能少的物体传向内能多的物体，故D错误。
故选：C。
4．【解答】解：A、电荷的定向移动形成电流，该说法中缺少“定向”二字，故 A 错误。
B、电路中有电压时，要形成电流还必须保证电路是通路，故 B错误。
C、铜丝被均匀拉长之后，铜丝的横截面积变小，长度变长，则铜丝的电阻增大，故C错误。
D、手机电路中的元件有电阻，长时间使用后，由于电流的热效应会使得手机发热，故 D正确。
故选：D。
5．【解答】解：
A、有金属外壳的用电器接地线是为了防止触电事故的发生，符合安全用电原则，故A正确；
B、使用测电笔时，笔尖接触电线，手指接触笔尾的金属体，但手不能接触金属杆，否则会发生触电事故，故B错误；
C、直接用湿手去拔插头，因生活用水是导体，易引发触电事故，故C错误；
D、导线直接接入插座，因导线裸露在外面，易引发触电事故，故D错误。
故选：A。
6．【解答】解：
A．由电路图可知，只闭合开关S1时两灯都亮，只闭合开关S2时两灯都不亮，两开关均闭合时只有L1亮，L2不能独立工作，故A不符合题意；
B．由电路图可知，只闭合开关S1时L1灯亮，只闭合开关S2时两灯都不亮，两开关均闭合时两灯都亮，L2不能独立工作，故B不符合题意；
C．由电路图可知，只闭合开关S时，两灯泡均亮，即两灯泡均不能独立工作，故C不符合题意；
D．由电路图可知，只闭合开关S1时L1灯亮，只闭合开关S2时L2灯亮，两开关均闭合时两灯都亮，故D符合题意。
故选：D。
7．【解答】解：
A、在ab两点间接入一个电流表时，电路为R的简单电路，电流表测电路中的电流，故A错误；
B、在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V，即电压表有明显示数，故B正确；
C、根据I＝得：灯泡电阻RL＝＝＝6Ω，
因串联电路中总电阻等于各分电阻之和，所以，总电阻R总＝R+RL＝20Ω+6Ω＝26Ω，
所以，电流I＝＝≈0.23A≠0.5A，则小灯泡不能正常发光，故C错误；
D、在a、b两点间接入一个10Ω的电阻时，电路消耗的电功率：
P＝＝＝1.2W，故D错误。
故选：B。
8．【解答】解：
（1）开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；故A错误；
（2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；
滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，
由I＝可知，电路中的电流变小；
根据U＝IR可知，定值电阻R两端的电压变小，即电压表的示数变小，故B正确；
定值电阻两端的电压减小，电路中电流减小了，根据P＝UI知，R的功率变小，故C错误；
由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，故D错误。
故选：B。
二、填空作图题：每空1分，第14题作图2分，共12分．
9．【解答】解：
（1）移动电源给手机充电过程中，各手机间互不影响，所以输出端的连接方式是并联。
（2）用移动电源为手机充电时，手机消耗电能，则手机相当于电路中的用电器。
故答案为：并；用电器。
10．【解答】解：
（1）在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；
（2）汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作，在质量和升高的温度相同时，与其它液体比较，由于水的比热容大，根据Q＝cm△t可知，水吸收的热量多，冷却效果好。
故答案为：热值；大。
11．【解答】解：（1）因串联电路中各处的电流相等，
所以，两定值电阻串联接在同一电路中时，电路中的最大电流I＝I2＝0.5A，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝可知，电源的最大电压：
U＝I（R1+R2）＝0.5A×（10Ω+20Ω）＝15V；
（2）两电阻两端允许所加的最大电压分别为：
U1＝I1R1＝0.6A×10Ω＝6V，U2＝I2R2＝0.5A×20Ω＝10V，
因并联电路中各支路两端的电压相等，
所以，将它们并联在同一电路中时，电路两端允许所加的最大电压U′＝U1大＝6V，
此时R1支路的电流I1＝0.6A，通过R2支路的电流I2′＝＝＝0.3A，
因并联电路中干路电流等于各支路电流之和，
所以，干路中的最大电流：
I′＝I1+I2′＝0.6A+0.3A＝0.9A。
故答案为：15；0.9。
12．【解答】解：由题意可知，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数减小，电流表的示数增大，则电压表并联在滑动变阻器两端，否则两电表示数应同时增大或同时减小。
结合题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如下图所示：

当电压表的示数为4V时，电路中的电流为0.4A，由图象可知此时灯泡两端的电压UL＝2V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：U＝U滑+UL＝4V+2V＝6V；
由I＝可得，滑动变阻器的最大阻值：
R滑＝＝＝10Ω；
此时电路中电流最小，则整个电路的最小功率：
Pmin＝UI＝6V×0.4A＝2.4W；
当变阻器接入电路中的电阻最小为0时，灯泡两端的电压和电源电压相等，此时灯泡的功率最大，
由图象可知，当U＝6V时，通过灯泡的电流：I′＝0.5A，
小灯泡的最大功率：PL大＝UI′＝6V×0.5A＝3W；
灯泡消耗的最大电功率与整个电路消耗的最小电功率的比值：＝＝；
故答案为：10；5：4。
13．【解答】解：（1）物理信息：无人机；
物理知识：无人机是通过电磁波遥控指挥的。
（2）物理信息：悬停在空中；
物理知识：无人机受平衡力作用。
（3）物理信息：充满一组锂电池；
物理知识：电能转化为化学能。
（4）物理信息：从基地升空；
物理知识：力可以改变物体的运动状态。
（5）每个轴上都有一个电机；
物理知识：通电导体在磁场中受到力的作用。
故答案为：无人机；无人机是通过电磁波遥控指挥的。
14．【解答】解：（1）灯泡的接法：火线首先接开关，再接灯泡；零线直接接灯泡。
（2）三孔插座的上孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。如图所示：

三、实验探究题：第15题6分，第16题7分，第17题9分，共22分．
15．【解答】解：（1）实验中需要控制水和食用油的质量是相同的，采用的是控制变量法；
（2）由表格中的数据可知，加热时间相同，则吸收的热量是相同的；
（3）加热时间越长，则吸收的热量越多，实验中通过记录加热时间来反应吸收热量的多少，此物理学方法称为转换法。
（4）根据表格中的内容可知，质量相同的水和食用油吸收相同的热量，水的温度升的低一些，则水的吸热能力强。
故答案为：（1）相同；控制变量；（2）等于；（3）加热时间；转换；（4）水。
16．【解答】解：（1）由于电源电压为6V，所以电压表的量程选择0～15V，然后并联到电阻箱两端，注意正、负接线柱不要接反；滑动变阻器滑片向B端滑动时接入电路的阻值变大，接滑动变阻器下面的A接线柱即可，如图所示：

（2）实验中应控制电阻两端的电压不变，将电阻箱接入电路的阻值由10Ω调至20Ω后，电阻两端的电压会变大，因此应当减小电路中电流，滑片应向右端（B端）移动，直到电压表示数为4V；电流表使用的量程为0～0.6A，分度值为0.02A，此时电流表的示数为0.2A。
（3）因为实验次数太少，存在很大的偶然性，应该多次测量才能得出普遍规律；在得出实验结论时，需要加上“电压一定”的条件。
（4）电源电压为6V，电阻与滑动变阻器串联，根据串联电路电压的特点，当电阻电压为4V时，滑动变阻器两端的电压应为2V，根据分压原理，则滑动变阻器的阻值为待测电阻的2倍，才能达到要求，所以电阻两端电压达不到4V，是因为滑动变阻器R的阻值太小造成的或电阻箱的阻值调的过大。
故答案是：（1）电路连接如上图所示；（2）B；电压表的示数为4V；0.2；（3）进行多次实验（或结论中添加“电压一定”的前提）（4）电阻箱的阻值调得太大（或滑动变阻器R的阻值太小）。
17．【解答】解：（1）由电路图知，电流表、灯泡、定值电阻和滑动变阻器串联，
由P＝UI可得灯泡正常发光电流约为I＝＝＝0.48A，所以电流表选择0﹣0.6A量程，由此连接实物如图所示：

（2）当电压表示数为2.5V时，电流表示数如图丙所示，电流表使用0﹣0.6A量程，分度值0.02A，此时通过的电流为0.42，
所以灯泡的额定功率：P＝UI＝2.5V×0.42＝1.05W；
欧姆定律可得，灯泡此时的电阻RL＝＝≈5.95Ω
（3）由表中数据知，灯泡两端电压越大，通过它的电流也越大，由P＝UI知灯泡的实际功率越大，即灯泡消耗的电功率随电压的增大而增大；
由表中数据可知，第5次实验电流最大，此时电路总电阻最小，
由I＝可得，第5次实验时电路总电阻：R总＝＝≈18.2Ω＜20Ω，
而R总＝RL+R0+R滑，已知定值电阻R0的阻值为10Ω或20Ω，所以实验中选用的是R0＝10Ω。
（4）用如图丁所示的电路测量小灯泡额定功率，所用电压表量程为0～15V，
要测量该小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压2.5V，
①闭合开关S，将开关S1拨至“1”，小灯泡、R0和滑动变阻器串联，电压表测R0和滑动变阻器两端的总电压，调节滑动变阻器的滑片，当灯泡正常发光时，
电压表的示数：UV＝U﹣U额＝8V﹣2.5V＝5.5V；
②滑片不动，再将开关S1拨至“2”，电压表测R0两端的电压U0，此时电路中的电流即为小灯泡的额定电流：I额＝。
③则小灯泡的额定功率：P额＝U额I额＝U额•。
在实验步骤②中，在将开关拨至“2“时，不小心将滑片向右移动了少许，变阻器连入电路的阻值变大，由串联电路的分压原理知，变阻器分得电压变大，R0和灯泡分得的电压都会变小，由P额＝U额•知，测出的小灯泡额定功率比真实值偏小。
故答案为：（1）见上图；（2）1.05；5.95；（3）变大；10Ω；（4）①5.5V；③U额•；偏小。
五、论述计算题：第18题6分，第19题8分，第20题8分，共22分，解答应写出必要的文字说明、解答步骤和公式，只写出最后答案的不能得分．
18．【解答】解：（1）在一标准大气压下水的沸点为100℃，则鱼汤所吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣60℃）＝3.36×105J；
（2）由η＝×100%可得，鹅卵石放出的热量：
Q放＝＝＝4.2×105J，
由Q放＝Vq可得，需要天然气的体积：
V＝＝＝0.012m3。
答：（1）鱼汤所吸收的热量为3.36×105J；
（2）若鹅卵石放出热量的80%被鱼汤吸收，若鹅卵石放出的这些热量由天然气提供，天然气完全燃烧，则需要0.012m3天然气。
19．【解答】解：当闭合开关S1，断开S2，等效电路图如图1所示；当将开关S1、S2都闭合，等效电路图如图2所示；

（1）当闭合S1，断开S2时，此时电压表测的是电阻R1两端的电压，电流表测的是通过电阻R1的电流，
根据I＝可知，R1＝＝＝10Ω；
（2）由图2可知电源的电压U＝6V，由图1可知滑动变阻器最大阻值两端的电压U3＝U﹣U1＝6V﹣2V＝4V，
根据I＝可知，R3＝＝＝20Ω；
（3）由图2可得：通过R1的电流I1＝＝＝0.6A；
根据并联电路干路电流等于各支路电流之和可知：
通过R2的电流为I2＝I﹣I1＝0.9A﹣0.6A＝0.3A；
根据I＝可知：R2＝＝＝20Ω。
答：（1）R1的阻值是10Ω；
（2）滑动变阻器的最大阻值R3是20Ω；
（3）R2的阻值是20Ω。
20．【解答】解：
（1）当开关S接a时，灯泡L1与电阻R0串联（如下图所示），

∵U0＝1.2V，I＝0.3A，
∴电阻R0的阻值为：R0＝＝＝4Ω。
（2）当开关S接a时，灯泡L1与电阻R0串联，∵灯泡L1正常发光时，
∴灯泡L1两端的电压为额定电压U1＝8V，
又∵此时R0消耗的功率为P0＝1W，而R0＝4Ω，
∴此时电路中的电流为：I0＝＝＝0.5A，即I1＝I0＝0.5A，
灯泡L1的额定功率为：P1＝U1I1＝8V×0.5A＝4W。
（3）开关S接b时，灯泡L1与灯泡L2串联（如下图所示），

当电路达到最大总功率时，应该有一盏灯泡正常发光，
由（2）可知，灯泡L1的额定电流为0.5A，由图象可知灯泡L2的额定电流为0.6A，
所以串联电路允许通过的最大电流是0.5A。
此时，L1正常发光，电路中的电流为I1＝I2＝0.5A，
从灯泡L2的U﹣I图象可知，当电流为0.5A时，灯泡L2两端的电压为U2＝4V，
则电源电压为：U＝U1+U2＝8V+4V＝12V，
∴电路允许达到的最大总功率：P总＝UI1＝12V×0.5A＝6W。
答：（1）定值电阻R0的阻值为4Ω。
（2）灯泡L1的额定功率为4W。
（3）电路允许达到的最大总功率为6W。
