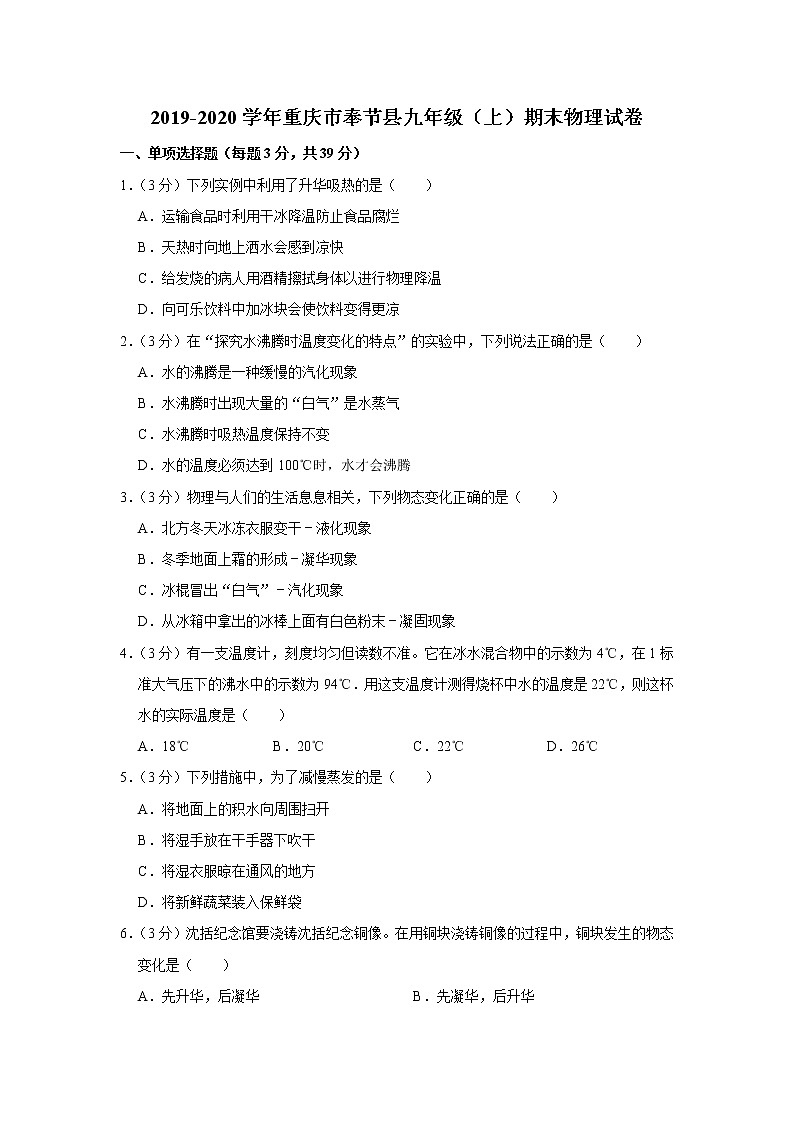

2019-2020学年重庆市奉节县九年级（上）期末物理试卷
一、单项选择题（每题3分，共39分）
1．（3分）下列实例中利用了升华吸热的是（　　）
A．运输食品时利用干冰降温防止食品腐烂
B．天热时向地上洒水会感到凉快
C．给发烧的病人用酒精擦拭身体以进行物理降温
D．向可乐饮料中加冰块会使饮料变得更凉
2．（3分）在“探究水沸腾时温度变化的特点”的实验中，下列说法正确的是（　　）
A．水的沸腾是一种缓慢的汽化现象
B．水沸腾时出现大量的“白气”是水蒸气
C．水沸腾时吸热温度保持不变
D．水的温度必须达到100℃时，水才会沸腾
3．（3分）物理与人们的生活息息相关，下列物态变化正确的是（　　）
A．北方冬天冰冻衣服变干﹣液化现象
B．冬季地面上霜的形成﹣凝华现象
C．冰棍冒出“白气”﹣汽化现象
D．从冰箱中拿出的冰棒上面有白色粉末﹣凝固现象
4．（3分）有一支温度计，刻度均匀但读数不准。它在冰水混合物中的示数为4℃，在1标准大气压下的沸水中的示数为94℃．用这支温度计测得烧杯中水的温度是22℃，则这杯水的实际温度是（　　）
A．18℃ B．20℃ C．22℃ D．26℃
5．（3分）下列措施中，为了减慢蒸发的是（　　）
A．将地面上的积水向周围扫开
B．将湿手放在干手器下吹干
C．将湿衣服晾在通风的地方
D．将新鲜蔬菜装入保鲜袋
6．（3分）沈括纪念馆要浇铸沈括纪念铜像。在用铜块浇铸铜像的过程中，铜块发生的物态变化是（　　）
A．先升华，后凝华 B．先凝华，后升华
C．先熔化，后凝固 D．先凝固，后熔化

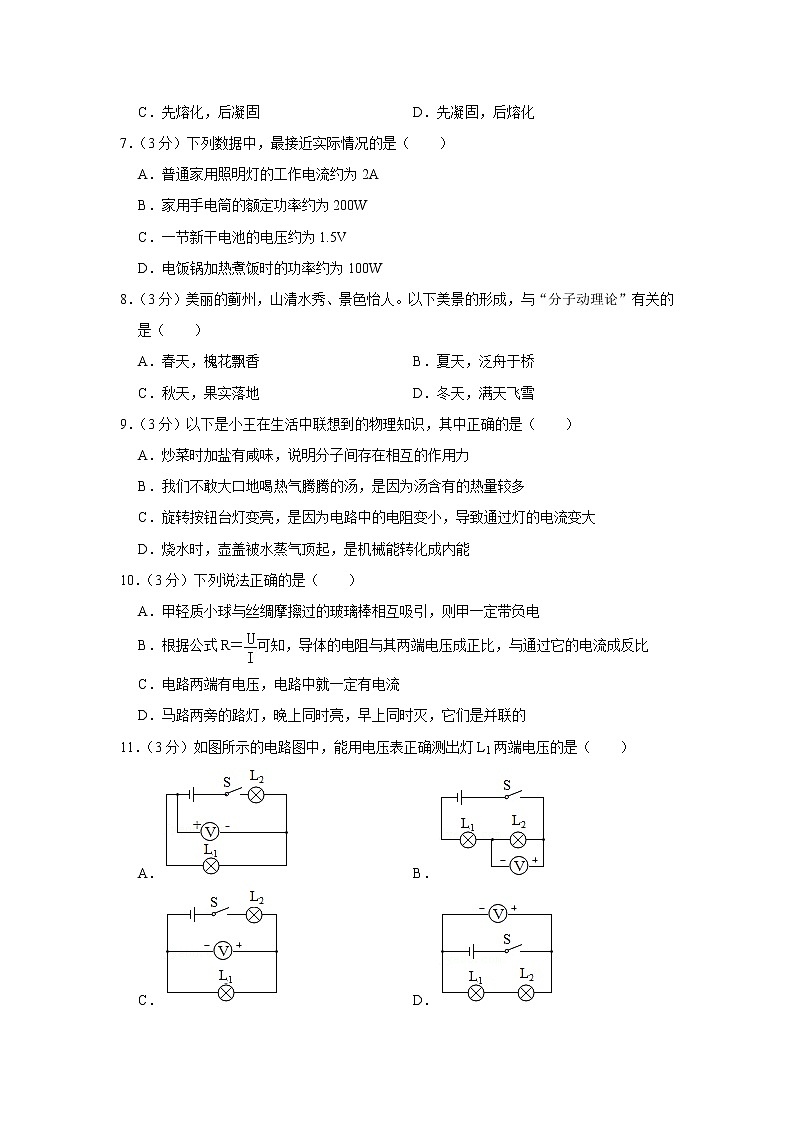

7．（3分）下列数据中，最接近实际情况的是（　　）
A．普通家用照明灯的工作电流约为2A
B．家用手电筒的额定功率约为200W
C．一节新干电池的电压约为1.5V
D．电饭锅加热煮饭时的功率约为100W
8．（3分）美丽的蓟州，山清水秀、景色怡人。以下美景的形成，与“分子动理论”有关的是（　　）
A．春天，槐花飘香 B．夏天，泛舟于桥
C．秋天，果实落地 D．冬天，满天飞雪
9．（3分）以下是小王在生活中联想到的物理知识，其中正确的是（　　）
A．炒菜时加盐有咸味，说明分子间存在相互的作用力
B．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
C．旋转按钮台灯变亮，是因为电路中的电阻变小，导致通过灯的电流变大
D．烧水时，壶盖被水蒸气顶起，是机械能转化成内能
10．（3分）下列说法正确的是（　　）
A．甲轻质小球与丝绸摩擦过的玻璃棒相互吸引，则甲一定带负电
B．根据公式R＝可知，导体的电阻与其两端电压成正比，与通过它的电流成反比
C．电路两端有电压，电路中就一定有电流
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是并联的
11．（3分）如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（　　）
A． B．
C． D．

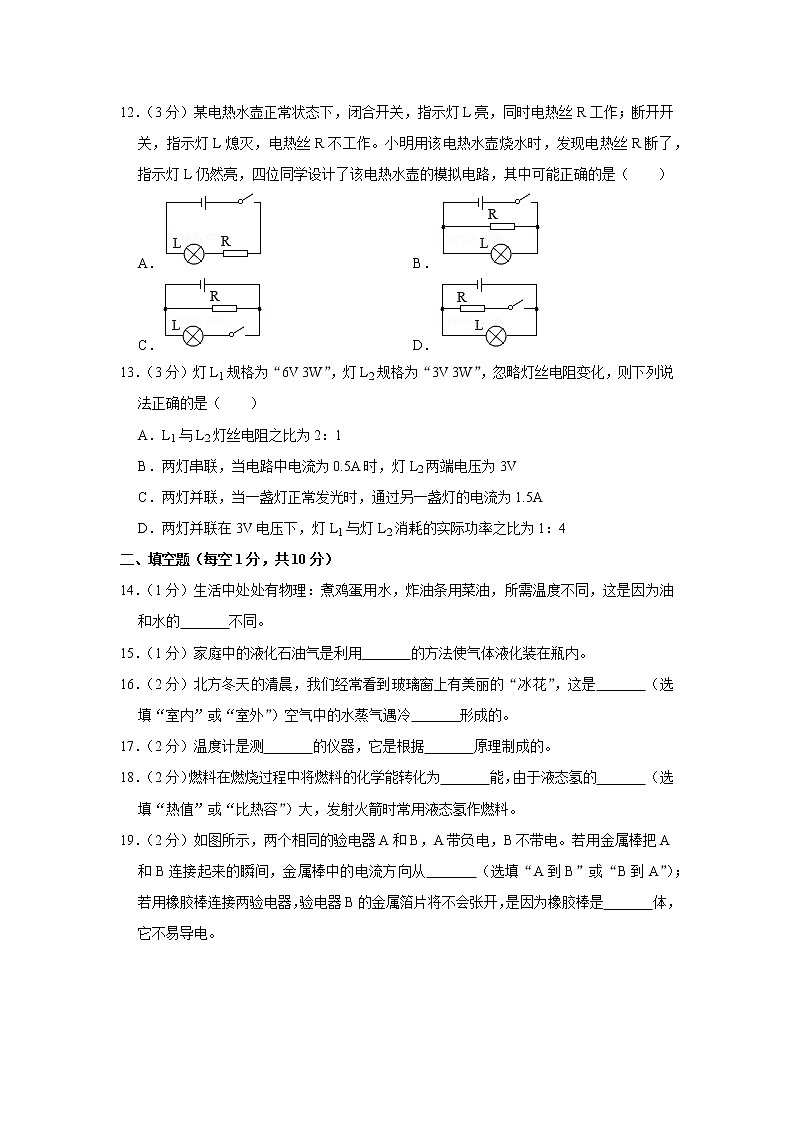

12．（3分）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮，四位同学设计了该电热水壶的模拟电路，其中可能正确的是（　　）
A． B．
C． D．
13．（3分）灯L1规格为“6V 3W”，灯L2规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是（　　）
A．L1与L2灯丝电阻之比为2：1
B．两灯串联，当电路中电流为0.5A时，灯L2两端电压为3V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为1.5A
D．两灯并联在3V电压下，灯L1与灯L2消耗的实际功率之比为1：4
二、填空题（每空1分，共10分）
14．（1分）生活中处处有物理：煮鸡蛋用水，炸油条用菜油，所需温度不同，这是因为油和水的　 　不同。
15．（1分）家庭中的液化石油气是利用　 　的方法使气体液化装在瓶内。
16．（2分）北方冬天的清晨，我们经常看到玻璃窗上有美丽的“冰花”，这是　 　（选填“室内”或“室外”）空气中的水蒸气遇冷　 　形成的。
17．（2分）温度计是测　 　的仪器，它是根据　 　原理制成的。
18．（2分）燃料在燃烧过程中将燃料的化学能转化为　 　能，由于液态氢的　 　（选填“热值”或“比热容”）大，发射火箭时常用液态氢作燃料。
19．（2分）如图所示，两个相同的验电器A和B，A带负电，B不带电。若用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从　 　（选填“A到B”或“B到A”）；若用橡胶棒连接两验电器，验电器B的金属箔片将不会张开，是因为橡胶棒是　 　体，它不易导电。

三、实验题（每空1分，共28分）
20．（3分）小明同学在做“观察水的沸腾”实验中：

（1）他的操作如图1所示，其中错误之处是　 　。
（2）纠正错误后，水沸腾时温度计示数如图2所示，为　 　℃。
（3）分析如图3所示图象，可知水在沸腾过程中的特点是　 　。
21．（6分）如图甲是“探究固体熔化时温度的变化规律”的实验装置。

（1）把石棉网垫在烧杯下，并将试管放在水中加热，是为了使固体粉末受热　 　（选填“均匀”或“不均匀”）。
（2）将温度计插入试管中时，温度计的玻璃泡要全部插入固体粉末中，不要碰到　 　或　 　。若某时刻温度计的示数如图乙所示，则此时温度计的读数为　 　℃。
（3）下表是实验中记录的数据。
时间/min
0
1
2
3
4
5
6
7
8
9
10
温度/℃
40
42
44
46
48
48
48
48
48
50
53
根据表中数据可知，该物质的熔点是　 　℃；该物质是　 　（选填“晶体”或“非晶体”）。
（4）能反映上述固体熔化时温度变化规律的是图丙中的　 　。
22．（6分）（小丽和小华在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
（1）连接电路前，小丽发现电压表指针如图乙所示，接下来他要对电压表进行的操作是　 　。
（2）小丽根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是　 　（写出一种即可）。
（3）排除故障后，小丽完成了实验，并把数据记录在上表中。分析实验数据得出两个实验结论：
①串联电路两端的总电压　 　各部分电路两端电压之和；
②串联电路中，各部分电路两端的电压相等。
（4）实验结束后小丽和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是　 　，另外，小丽的实验在设计方案上还存在另一个不足之处是　 　。
（5）小丽和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法　 　（选填“能”或“不能”）测出L2两端的电压，理由是　 　。

23．（8分）在探究“影响电流热效应的因素”实验中：

（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较　 　（选填“温度计示数变化”或“加热时间”）判断相同时间内不同电流产生的热量多少。
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）。
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
由此得出：同一导体，在通电时间相等时，电流　 　，其产生的热量　 　。
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中　 　（选填“A”或“B“）烧瓶中的电阻与甲图中的烧瓶电阻　 　联。（本题中，三个烧瓶中装入等质量的煤油）
（4）小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中　 　（选填“A”或“B“）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成　 　，水和煤油吸热的多少是通过　 　来反映的。
24．（5分）在“测量小灯泡的电功率”实验中，可选择的器材有：电压恒为4.5V的电源额定电压为2.5V的小灯泡（阻值约为10Ω）电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），滑动变阻器R1，开关和导线若干，实验步骤如下：
（1）请用笔画线表示导线将图甲的电路连接完整，使滑片向右移动时小灯泡变亮。
（2）连接好电路，正确操作，移动滑动变阻器的滑片P，王雁发现灯泡忽亮忽暗，则故障可能是　 　；
A．滑动变阻器滑片接触不良
B．小灯泡短路
C．滑动变阻器短路
D．滑动变阻器断路

（3）故障排除后，王雁移动滑片P，当电压表的示数为2V时，滑动变阻器应向　 　（选填“左”或“右”）移动，使电压表的示数为额定电压，此时电流表示数如图乙所示，则小灯泡的额定电功率为　 　W。
四、论述与计算题（共23分．解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分．）
25．（6分）如图所示的电路中，电源电压不变，电阻R2的阻值为10Ω，闭合开关S电流表A1的示数为2A，电流表A2的示数为0.8A。求：
（1）电源电压；
（2）流过R1的电流。

26．（8分）如图所示电路灯L标有“3V 0.9W”，电源电压为4.5V，（假设灯L的电阻保持不变）求：
（1）灯L的电阻；
（2）灯L正常工作时滑动变阻器消耗的功率。

27．（9分）饮水机是一种常见的家用电器，其工作电路可简化为如图所示的电路，其中S是温度控制开关，当水温升高到一定温度时，它会自动断开，使饮水机处于保温状态；R1是饮水机加热管的电阻，R2是与加热管串联的电阻，如表是从其说明书中摘录下的一些技术数据（不考虑R1R2的阻值受温度的影响）。求：
额定电压
220V
频率
50Hz
加热功率
880W
热水箱容量
2L
保温时整机耗电量
048Kw•h/24h
（1）水的比热容为4.2×103J/（kg•℃），将一满热水箱的水从20℃加热到100℃需要吸收多少热量；
（2）在额定电压下，饮水机处于加热状态时，工作1min消耗的电能；
（3）电阻R2的阻值。


2019-2020学年重庆市奉节县九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（每题3分，共39分）
1．【解答】解：A、利用干冰降温防止食品腐烂，利用了干冰升华吸热，故A符合题意；
B、向地上洒水会使周围更凉快，利用了水的汽化吸热，故A不符合题意；
C、给发烧的病人用酒精擦拭身体以进行物理降温，是酒精的汽化吸热，故C不符合题意；
D、加冰块会使饮料变得冰凉，利用了冰块的熔化吸热，故D不符合题意。
故选：A。
2．【解答】解：
A、水的沸腾是一种剧烈的汽化现象，故A错误；
B、水沸腾时出现大量的“白气”是水蒸气遇冷液化形成的，故B错误；
C、水沸腾的条件是到达沸点，持续吸热，温度保持不变，故C正确；
D、液体的沸点与气压有关，因此水沸腾时的温度不一定达到100℃，如高山上水的温度低于100℃也会沸腾，故D错误。
故选：C。
3．【解答】解：A、冰冻的衣服变干，这是固体变成气体，属于升华现象，故A错误；
B、冬季地面上的霜是水蒸气凝华形成的，故B正确；
C、冰棍冒出“白气”，“白气”是空气中的水蒸气遇冷液化形成的，故C错误；
D、从冰箱中拿出来一根冰棒上面有白色粉末，这是水蒸气凝华而成的，故D错误。
故选：B。
4．【解答】解：（1）温度计一个小格表示的温度等于＝℃；
（2）用它测得某液体的温度为22℃时，液体的实际温度℃×（22﹣4）+0℃＝20℃。
故选：B。
5．【解答】解：A、将地面上的积水向周围扫开，增大了液体的表面积，加快了蒸发；
B、干手器下吹出的是热风，可以提高湿手上水分的温度，可以加快湿手上方的空气流动速度，会加快蒸发；
C、湿衣服放在通风处，可以加快湿衣服上方的空气流动速度，可以加快蒸发；
D、将新鲜蔬菜装入保鲜袋，蔬菜上方的空气不流动，可以减慢蒸发。
故选：D。
6．【解答】解：用铜块浇铸铜像的过程中，应该是先将铜块化为铜水，这是熔化过程；
铜水凝结为铜像，这是凝固过程；
涉及到的物态变化是熔化和凝固。
故选：C。
7．【解答】解：A、家用照明灯的功率在60W左右，工作电流约0.3A；故A错误；
B、家用手电筒的额定功率约10W，达不到200W；故B错误；
C、一节新干电池的电压约为1.5V；符合实际；故C正确；
D、电饭锅加热煮饭时的功率约为1000W以上；故D错误；
故选：C。
8．【解答】解：A、春天槐花飘香是槐花的香味在空气中发生扩散现象，说明分子在不停地做无规则运动，故A正确；
B、夏天泛舟于桥，是舟在做机械运动，不是分子的运动，故B错误；
C、秋天，果实落地，是果实在做机械运动，不是分子的运动，故C错误；
D、冬天满天飞雪，是雪花在做机械运动，不是分子的运动，故D错误；
故选：A。
9．【解答】解：
A、炒菜时加盐有咸味，说明分子不停地做无规则的运动，并不能说明分子间存在相互作用力，故A错误；
B、我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高，故B错误；
C、旋转按钮台灯变亮，是因为电路中的电阻变小，导致通过灯的电流变大，故C正确；
D、烧水时，壶盖被水蒸气顶起，是内能转化为机械能，故D错误。
故选：C。
10．【解答】解：
A、甲轻质小球与带正电的玻璃棒相互吸引，甲可能带负电荷，也可能不带电，故A错误；
B、电阻是导体对电流的阻碍作用，是导体本身的一种特性，其大小与导体的材料、长度、横截面积、温度有关；而与导体两端有无电压、电压高低，导体中有无电流、电流大小无关，故B错误；
C、电路中有电压且电路是通路，电路中才有电流，故C错误；
D、路灯是并联的，晚上同时亮，早晨同时灭是有一个总开关来控制的。如果各路灯是串联的，各路灯不能正常工作，并且有一盏灯损坏，其它灯将都不能工作，故D正确。
故选：D。
11．【解答】解：A、由图可知，电压表接到了L1的两端，但正负接线柱接反了，故A错误。
B、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故B错误。
C、由图可知，电压表与L1并联，正负接线柱正确，故C正确。
D、由图可知，电压表测的是两灯串联的总电压，或电源电压，故D错误。
故选：C。
12．【解答】解：
由题意知，闭合开关，L和R同时工作；断开开关，L和R都不工作，说明开关同时控制R和L；电热丝R断了，指示灯L仍然亮，说明R与L互不影响，即R与L并联。
即R与L并联，开关在干路上。
所以ACD不符合题意，B符合题意。
故选：B。
13．【解答】解：A、灯L1规格为“6V　3W”，表示这个灯的额定电压为6V，额定功率为3W；
灯L2规格为“3V　3W”，表示这个灯的额定电压为3V，额定功率为3W；
由P＝UI可得，两灯泡的额定电流分别为：
I1＝＝＝0.5A，
I2＝＝＝1A，
由欧姆定律可得，两灯泡的电阻分别为：
R1＝＝＝12Ω，
R2＝＝＝3Ω，
则L1与L2灯丝电阻之比R1：R2＝12Ω：3Ω＝4：1，故A错误；
B、两灯泡串联，当电路中电流为0.5A时，电路中的电流和L1的额定电流相等，则灯L1两端电压为6V，灯L2两端电压为U2＝IR2＝0.5A×3Ω＝1.5V，故B错误。
C、因并联电路中各支路两端的电压相等，因L2的额定电压小，能正常发光的灯泡为L2，不能正常发光的为灯泡L1，且电源的电压U＝U2＝3V，
由欧姆定律，此时通过灯泡L1的电流：
I1′＝＝＝0.25A，故C错误；
D、因并联电路中各支路两端的电压相等，两灯并联在3V电压下时，它们两端的电压相等，
根据P＝，在电压相时时，功率与电阻成反比，
则两灯泡的实际功率之比：＝＝＝，故D正确；
故选：D。
二、填空题（每空1分，共10分）
14．【解答】解：炸油条需要较高的温度，而煮鸡蛋需要较低的温度；
菜油的沸点比较高，可以用于炸油条；水的沸点比较低，可以用于煮鸡蛋。
故答案为：沸点。
15．【解答】解：使气体液化的方法有降低温度和压缩体积两种；
液化石油气就是利用压缩体积的办法使气体液化的，液化可以大大的减少体积，可以节省空间。
故答案为：压缩体积。
16．【解答】解“冰花”出现在冬天的早晨，是室内空气中的水蒸气遇到比较冷的玻璃窗凝华形成的，凝华要放热。
故答案为：室内；凝华。
17．【解答】解：温度计是测温度的仪器，它是根据液体热胀冷缩的原理制成的。
故答案为：温度；液体热胀冷缩。
18．【解答】解：燃料燃烧过程中把燃料的化学能转化内能；火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量。
故答案为：内；热值。
19．【解答】解：用金属棒把A和B连接的瞬间，电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A；
橡胶棒属于绝缘体，不容易导电，所以用橡胶棒连接两验电器，验电器B的金属箔片将不会张开。
故答案为：B到A；绝缘。
三、实验题（每空1分，共28分）
20．【解答】解：（1）由图知，温度计的玻璃泡碰到了烧杯底部，这样示数会受烧杯底部温度的影响；
（2）由图2知，温度计的分度值为1℃，示数为98℃；
（3）由图象知，水沸腾前吸热升温，沸腾时不断吸热，但温度保持不变。
故答案为：（1）温度计的玻璃泡碰到了烧杯底部；（2）98；（3）不断吸热，但温度保持不变。
21．【解答】解：（1）将装有固体粉末的试管放入水中加热，这是水浴法，采用水浴法，物体的温度变化比较均匀，并且变化比较慢，便于记录实验温度。
（2）用温度计测量固体粉末的温度时，温度计的玻璃泡要全部浸入固体粉末中，不要碰到试管底或试管壁。
由图知，温度计的分度值为1℃，所以其示数为46℃。
（3）由图知，该物质在熔化过程中，温度保持48℃不变，所以该物质为晶体。并且熔点为48℃。
（4）比较图象丙和丁可知，丙物质有一段时间吸热但温度不再升高，而丁物质边吸热、温度边升高，说明丙是晶体，故能反映上述固体熔化时温度变化规律的是图丙中的a。
故答案为：（1）均匀；（2）试管壁；试管底；46；（3）48；晶体；（4）a。
22．【解答】解：
（1）由图知，连接电路前，在检查实验器材时发现电压表指针没有指在零刻度线上，则应对电压表进行调零，使指针指在零刻度线上；
（2）由电路图知，两灯泡串联，电压表测灯泡L1两端的电压；
闭合开关S后，电压表示数为零，且只有L1或L2中的一处发生故障；若灯L1、L2均不亮，说明电路发生断路，而电压表没有示数，说明电压表的两端不能与电源连通，则是L2断路；若L2亮、L1不亮，而电压表没有示数，则可能是灯L1短路；
（3）由表中实验数据可知，串联电路的总电压等于各部分电路两端电压之和。
（4）由实验数据可知，各部分电路两端电压相等，该结论是错误的，造成结论错误的原因是选用了规格相同的灯泡做实验；
由实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，为得出普遍结论，应换用不同规格的灯泡进行多次实验或改变电源电压进行多次实验；
（5）为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这样做不能测出L2两端的电压，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表的正负接线柱接反了；
故答案为：（1）对电压表进行调零；（2）L2断路（或L1短路）；（3）等于；（4）选用相同规格的灯泡做实验；只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性；（5）不能；电压表的正负接线柱接反了。
23．【解答】解：
（1）电流产生的热量不能用眼睛直接观察，通过温度计示数变化来反映，这是转换法。本实验中是通过温度计示数变化来判断电流产生的热量多少；（2）本实验应用了控制变量法，从实验表格中数据可以看出：通电时间和电阻相同时，通过电阻的电流越大，升高的温度量越大，由转换法可知，电流产生的热量越多；
（3）电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量多少跟电阻的关系，控制电流和通电时间不变，改变电阻的大小。由于串联电路中电流处处相等，通电时间相同，所以选择乙图中的B烧瓶与甲图中的烧瓶电阻串联；
（4）“比较水和煤油比热容的大小”，根据Q＝cm△t，可以采用质量相同的不同物质，用相同的加热器对它们进行加热；对比甲、乙两图可知，应选择乙图中A烧瓶，由于电阻相同，和甲图烧瓶并联，电压相同，它们的发热功率相同（相同时间内放出的热量相同），并且把烧瓶A的液体换成和甲图中质量相同的水；水和煤油吸热的多少是通过加热时间来反映。
故答案为：
（1）温度计示数变化；（2）越大；越多；（3）B；串；（4）A；水；加热时间。
24．【解答】解：（1）由小灯泡的额定电压为2.5V可知，电压表的量程为0～3V且与小灯泡并联，
滑动变阻器与灯泡按一上一下串联在中电路中，滑片右移灯泡变亮，即电流变大，电阻变小，故滑动变阻器接右下接线柱，如下所示：

（2）连接好电路，正确操作，移动滑动变阻器的滑片P，王雁发现灯泡忽亮忽暗，则
A、因移动滑片导致灯泡忽灭忽亮，因此说明滑动变阻器的滑片P接触不良，故A符合题意；
B、若小灯泡短路，灯泡一直都不发光，故B不符合题意；
C、若滑动变阻器短路，电路中的电流不变，灯泡一直发光，不会出现忽明忽暗的现象，故C不符合题意；
D、若滑动变阻器断路时，电路中没有电流，灯泡不会发光，故D不符合题意。
故选A；
（3）灯在额定电压下正常发光，示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，
由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压2.5V；
此时电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，电流大小为0.3A，
则小灯泡的额定功率为：P＝UI＝2.5V×0.3A＝0.75W。
故答案为：（1）如上图所示；（2）A；（3）右；0.75。
四、论述与计算题（共23分．解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分．）
25．【解答】解：由电路图可知，两电阻并联，电源电压等于各支路电压，电流表A2测R2的电流，A1测干路电流。
（1）电阻R2的阻值为10Ω，闭合开关S，电流表A2的示数为0.8A，
由I＝可得，电源电压：
U＝I2R2＝0.8A×10Ω＝8V；
（2）电流表A1的示数为2A，根据并联电路电流的规律，流过R1的电流：
I1＝I﹣I2＝2A﹣0.8A＝1.2A。
答：（1）电源电压为8V；
（2）流过R1的电流为1.2A。
26．【解答】解：（1）由P＝UI＝可得，灯L的电阻：
RL＝＝＝10Ω；
（2）由电路图可知，灯泡L与变阻器R串联，
因串联电路中各处的电流相等，且灯L正常工作，
所以，电路中的电流：
I＝＝＝0.3A，
因串联电路中总电压等于各分电压之和，
所以，变阻器两端的电压：
UR＝U﹣UL＝4.5V﹣3V＝1.5V，
滑动变阻器消耗的功率：
PR＝URI＝1.5V×0.3A＝0.45W。
答：（1）灯L的电阻为10Ω；
（2）灯L正常工作时滑动变阻器消耗的功率为0.45W。
27．【解答】解：（1）一满热水箱的水的质量：
m＝ρV＝1×103kg/m3×2×10﹣3m3＝2kg，
将一满热水箱的水从20℃加热到100℃需要吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J；
（2）饮水机处于加热状态时，工作1min消耗的电能：
W＝P加t＝880W×1×60s＝5.28×104J；
（3）已知R1是饮水机加热管的电阻，R1的阻值：
R1＝＝＝55Ω，
保温状态时的功率：
P保温＝＝＝0.02kW＝20W，
保温时电阻R1、R2串联，串联的总电阻：
R串＝＝＝2420Ω，
电阻R2的阻值：
R2＝R串﹣R1＝2420Ω﹣55Ω＝2365Ω。
答：（1）将一满热水箱的水从20℃加热到100℃需要吸收6.72×105J的热量；
（2）在额定电压下，饮水机处于加热状态时，工作1min消耗的电能是5.28×104J；
（3）电阻R2的阻值是2365Ω。
