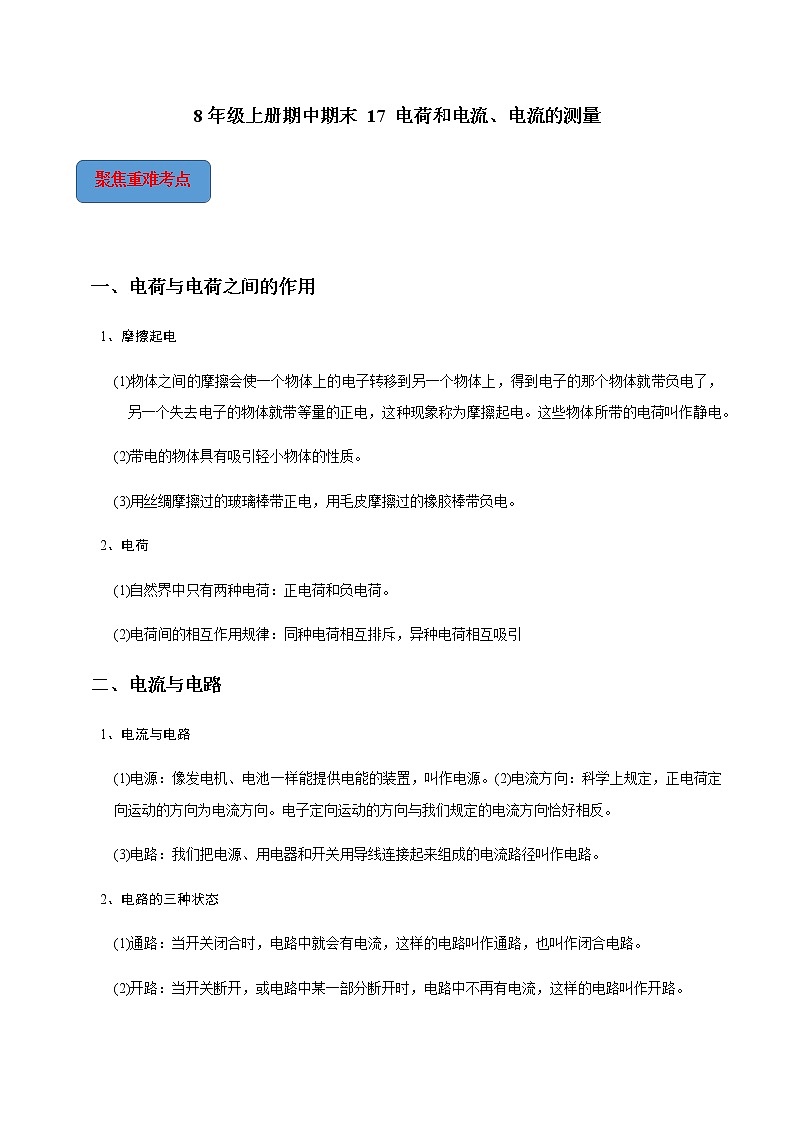

聚焦重难考点
一、电荷与电荷之间的作用
1、摩擦起电
(1)物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电了，另一个失去电子的物体就带等量的正电，这种现象称为摩擦起电。这些物体所带的电荷叫作静电。
(2)带电的物体具有吸引轻小物体的性质。
(3)用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电。
2、电荷
(1)自然界中只有两种电荷：正电荷和负电荷。
(2)电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引
二、电流与电路
1、电流与电路
(1)电源：像发电机、电池一样能提供电能的装置，叫作电源。(2)电流方向：科学上规定，正电荷定向运动的方向为电流方向。电子定向运动的方向与我们规定的电流方向恰好相反。
(3)电路：我们把电源、用电器和开关用导线连接起来组成的电流路径叫作电路。
2、电路的三种状态
(1)通路：当开关闭合时，电路中就会有电流，这样的电路叫作通路，也叫作闭合电路。
(2)开路：当开关断开，或电路中某一部分断开时，电路中不再有电流，这样的电路叫作开路。
(3)短路：如果不经过用电器，而直接用导线将电源两极连接起来，叫作电源短路。另外一种情况是用电器短路，即将用电器两端直接用导线连接起来。
3、电路图
(1)用元件符号代替实物表示电路的图称为电路图。
(2)常见电路元件符号：
开关：；电池：；灯泡：；导线交叉不相连：；导线交叉相连接：
4、串联电路
(1)连接特点：首尾依次相连。
(2)电流路径：电流从电源正极出发，只有一条路径流回电源的负极。
(3)开关作用：开关控制整个电路，开关位置对它的控制作用没有影响。
(4)各用电器相互干扰，若其中一个用电器断开，其他用电器无法工作。
5、并联电路
(1)连接特点：并列地连接在两点之间。
(2)电流路径：电流有两条或两条以上的支路，干路电流在节点处分别流进各支路，再在另一节点处汇合流回电源负极。
(3)开关作用：干路上的开关控制整个电路，支路上的开关只控制它所在的那条支路。
(4)每条支路都与电源形成一条通路，因此各支路用电器互不干扰，若其中一条支路用电器断开，其他支路用电器可以照常工作。
三、电流的测量

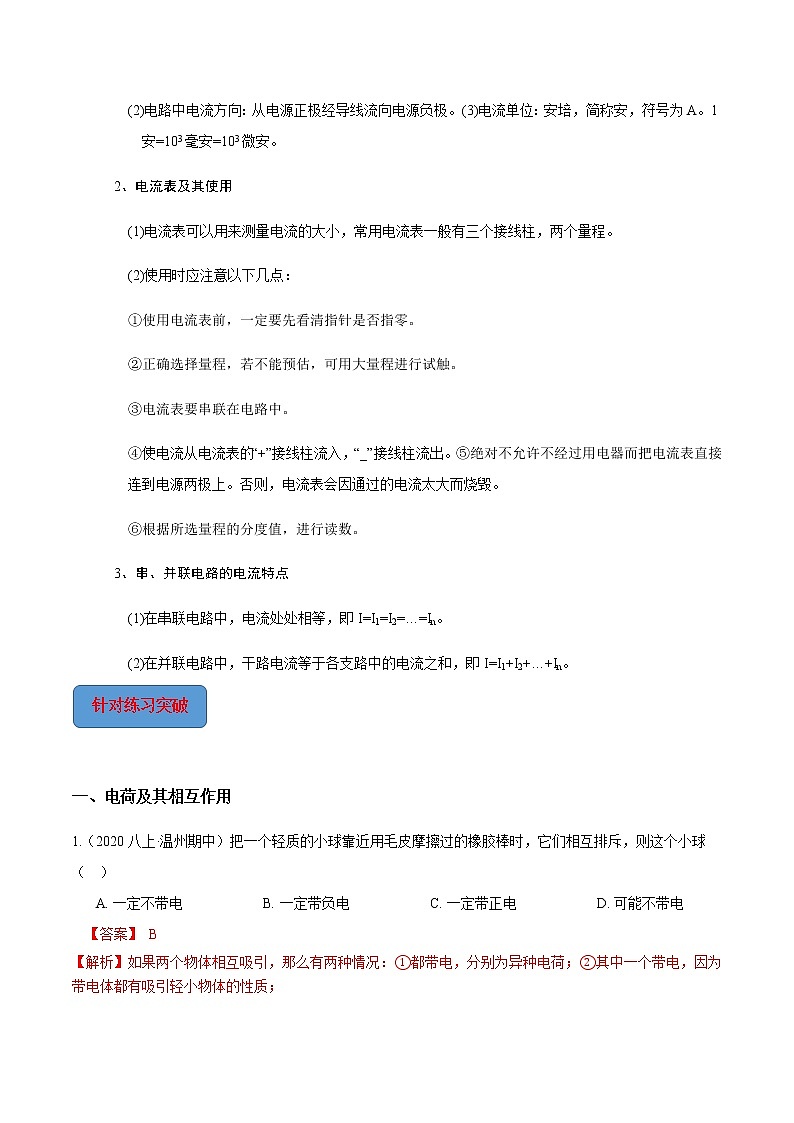

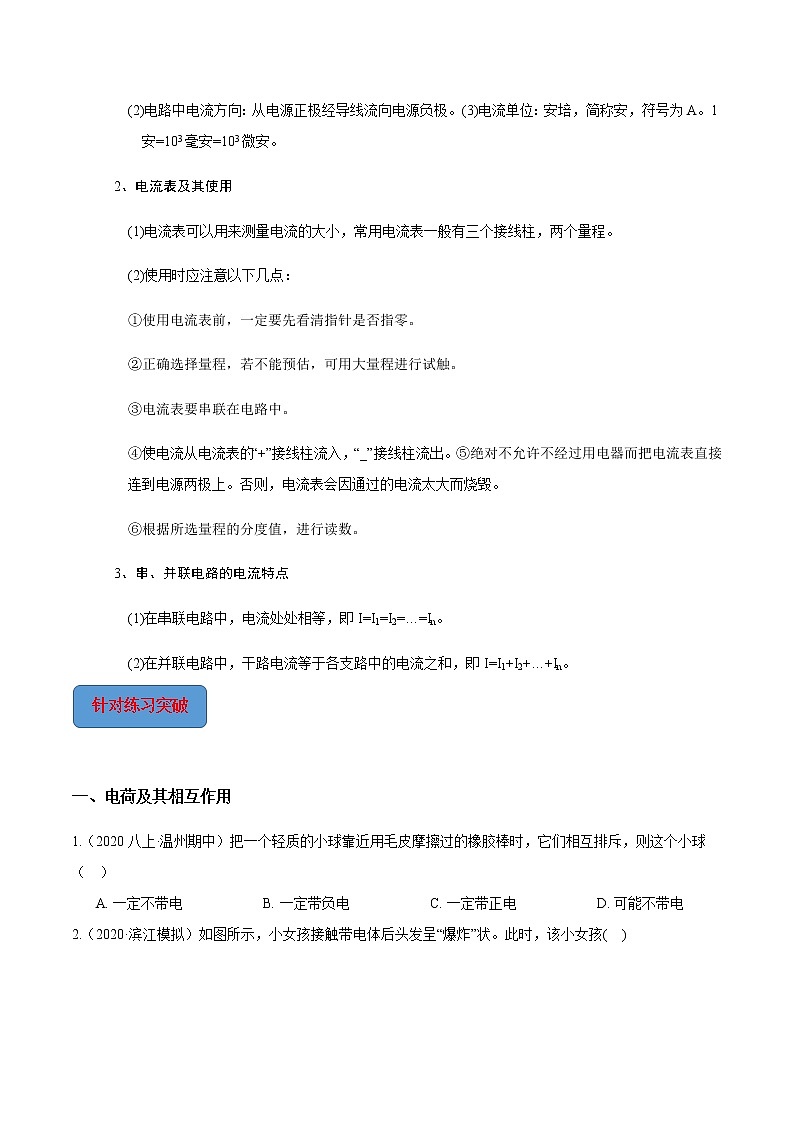

1、电流
(1)电流强度：导体中电流的大小称为电流强度，简称电流。电流是指单位时间内通过导线某一截面电荷的多少，用字母I表示。
(2)电路中电流方向：从电源正极经导线流向电源负极。(3)电流单位：安培，简称安，符号为A。1安=103毫安=103微安。
2、电流表及其使用
(1)电流表可以用来测量电流的大小，常用电流表一般有三个接线柱，两个量程。
(2)使用时应注意以下几点：
①使用电流表前，一定要先看清指针是否指零。
②正确选择量程，若不能预估，可用大量程进行试触。
③电流表要串联在电路中。
④使电流从电流表的“+”接线柱流入，“_”接线柱流出。⑤绝对不允许不经过用电器而把电流表直接连到电源两极上。否则，电流表会因通过的电流太大而烧毁。
⑥根据所选量程的分度值，进行读数。
3、串、并联电路的电流特点
(1)在串联电路中，电流处处相等，即I=I1=I2=…=In。
(2)在并联电路中，干路电流等于各支路中的电流之和，即I=I1+I2+…+In。
针对练习突破
一、电荷及其相互作用
1.（2020八上·温州期中）把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球 （ ）
A. 一定不带电 B. 一定带负电 C. 一定带正电 D. 可能不带电
【答案】 B
【解析】如果两个物体相互吸引，那么有两种情况：①都带电，分别为异种电荷；②其中一个带电，因为带电体都有吸引轻小物体的性质；
如果两个物体相互排斥，那么它们肯定带通知电荷。因为毛皮摩擦过的橡胶棒带负电荷，所以小球也带负电荷，故B正确，而A、C、D错误。 故选B。
2.（2020·滨江模拟）如图所示，小女孩接触带电体后头发呈“爆炸”状。此时，该小女孩( )
A. 头发上一定都带了同种电荷 B. 头发上一定都带了正电荷
C. 头发上一定都带了负电荷 D. 全身正电荷总和一定等于负电荷总和
【答案】 A
【解析】小女孩接触带电体后头发呈“爆炸”状，说明她的头发上一定带上了同种电荷，故A正确，而B、C、D错误。 故选A。
3.（2020·杭州模拟）甲和乙是两个轻质泡沫小球，丙是用丝绸摩擦过的玻璃棒，甲、乙、丙三者之间相互作用时的场景如图所示，由此判断（ ）
A. 小球甲一定带正电 B. 小球乙一定带正电
C. 小球乙一定不带电 D. 小球甲和乙一定带异种电荷
【答案】 B
【解析】由题可知，丙是用丝绸摩擦过的玻璃棒，故丙带正电；由图知，当丙靠近小球甲时，相互吸引，说明小球甲可能带负电，也可能不带电；丙靠近乙时，发现相互排斥，说明小球乙一定带正电；将甲、乙靠近时，甲、乙相互吸引，因为乙带正电，故甲可能带负电，也可能不带电。
4.（2020九下·绍兴月考）通草球是取一种树木———通脱木的茎中的髓削成的。在物理学中主要作为轻小物体。如图，在某次静电小实验中，分别用毛皮摩擦过的橡胶棒、丝绸摩擦过的玻璃棒靠近小球，均被吸引，则小球( )
A. 带正电 B. 带负电 C. 不带电 D. 带电情况无法判断
【答案】 C
【解析】毛皮摩擦过的橡胶棒带负电，丝绸摩擦过的玻璃棒带正电，它们都能吸引通草球，只能说明它不带电，故C正确，而A、B、D错误。 故选C。
5.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ ）
A. 小球一定带正电 B. 小球一定带负电 C. 小球可能带负电，也可能带正电 D. 小球一定不带电
【答案】 B
【解析】与毛皮摩擦过的橡胶棒肯定带负电，如果一个轻质小球与它相互排斥，那么这个小球肯定和它带同种电荷，即一定带负电。 故选B。
6.打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是（ ）
A. 水流远离梳子，因为梳子摩擦后具有磁性排斥水流
B. 水流靠近梳子，因为梳子摩擦后具有磁性吸引水流
C. 水流远离梳子，因为梳子摩擦带电后排斥水流
D. 水流靠近梳子，因为梳子摩擦带电后吸引水流
【答案】 D
【解析】因为所有的带电体都有吸引轻小物体的性质，所有带电的塑料梳子靠近水流时，水流受到吸引会靠近梳子，故D正确，而A、B、C错误。 故选D。
7.（2019·衢州）小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（ ）
A. 带正电 B. 带负电 C. 不带电 D. 一定带电
【答案】 D
【解析】由图可知，不带电的轻质泡沫球能够被显示屏吸引，则说明显示屏一定带电，因为带电体能够吸引轻小物体，而无法判断显示屏的带电类型；故D符合； 故答案为：D。
8.（2019·秀洲模拟）摩擦起电是我们生活中常见的现象。在干燥的冬季，当我们用自己的双手相互摩擦的时候，下列关于两只手带电情况的说法中正确的是（ ）
A. 左右手都不带电荷 B. 左右手带同种电荷
C. 左手带正电荷，右手带负电荷 D. 右手带正电荷，左手带负电荷
【答案】 A
【解析】人的左右手相互摩擦，由于它们原子核对电子的束缚能力几乎相同，因此不会得失电子，当然也会不会带上电荷，故A正确。 故选A。
9.（2020八下·温州月考）在宾馆的客房常常需要插卡用电，如图所示。房卡的作用是相当于电路中的________（填元件）接在干路上，房间里的电灯、电视等用电器是________联的。某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是________。
【答案】 开关；并联；电路中电流过大（或插头处短路）
【解析】（1）房卡的作用是相当于电路中的开关接在干路上，控制电灯的亮灭；
（2）房间里的电灯、电视等用电器是并联的。
（3） 某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是： 电路中电流过大（或插头处短路） 。
10.（2020八上·萧山期末）如图：
（1）用干燥的手将撕成条状的塑料膜从上到下摩擦几下，会看到塑料膜散开，原因是________。
（2）口服液的吸管截面如图所示，外壁有棱，相比较截面为圆形的饮料吸管更容易吸瓶中的药物，请运用科学相关知识解释其中原因是________。
【答案】 （1）因为手与塑料膜摩擦起电塑料膜带同种电荷相互排斥而散开。
（2）饮料吸管的外壁比较光滑，它与药液的橡胶瓶盖紧密接触，空气很难进入，因此很难形成这个“气压差” ，所以很难“吸”上药液； 而口服液液吸管的外壁是有棱的，利于空气的进入，药液在大气压的作用下很容易被压入口中。（合理即可）
【解析】（1）用干燥的手将撕成条状的塑料膜从上到下摩擦几下，会看到塑料膜散开，原因是：手与塑料膜摩擦起电塑料膜带同种电荷相互排斥而散开。
（2）口服液的吸管截面如图所示，外壁有棱，相比较截面为圆形的饮料吸管更容易吸瓶中的药物，原因是：饮料吸管的外壁比较光滑，它与药液的橡胶瓶盖紧密接触，空气很难进入，因此很难形成这个“气压差” ，所以很难“吸”上药液； 而口服液液吸管的外壁是有棱的，利于空气的进入，药液在大气压的作用下很容易被压入口中。
11.（2020八上·吴兴期末）某科研队伍研制出的PM2.5净化器，原理如图所示。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有________的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被棉芯D吸附住，这是由于电荷间具有________的规律。
【答案】 吸引轻小物体；异种电荷相互吸引
【解析】因为带电的物体对轻小物体有吸引力，所以当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来。当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被棉芯D吸附住，因为棉芯D带有正电荷，这是由于电荷间具有异种电荷相互吸引的的规律。
12.（2019八上·萧山月考）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了________现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是________电荷。
【答案】 摩擦起电；负
【解析】（1）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了摩擦起电现象。
（2）若瞬间电流方向是由消除器流向汽车，那么电子的移动方向从汽车流向消除器，因此汽车带负电荷。
13.学习了同种电荷相互排斥之后，小乐同学大胆地猜想：电荷间相互作用力的大小是否与两电荷所带的电荷量和它们之间的距离有关呢？于是他如图甲所示，做起了实验。Q是一个带正电的物体，把系在丝线上的带正电的小球先后挂在A、B、C三处，比较小球在不同位置所受带电体的作用力的大小。则：
（1）这个力的大小可以通过________。
（2）为使实验现象更明显，悬挂在丝线上的小球应选用____________。
A.小钢球 B.塑料泡沫小球
（3）根据实验现象，可得出结论：________。
（4）做完以上实验后，小乐同学用另一个小球靠近带正电的Q时，情景如图乙所示，则另一个小球的带电情况是____________。
A.带负电 B.不带电 C.两种情况都有可能
【答案】 （1）丝线与竖直方向的夹角大小显示出来（2）B（3）在电荷量一定的情况下，电荷间距离越小，电荷间的作用力越大（4）C
【解析】（1）这个力的大小可以通过丝线与竖直方向的夹角大小显示出来。
（2） 为使实验现象更明显，悬挂在丝线上的小球应选塑料泡沫小球，故选B；
（3）根据实验现象，可得出结论：在电荷量一定的情况下，电荷间距离越小，电荷间的作用力越大。
（4）塑料小球与Q相互吸引，那么：
①所有带电体都有吸引轻小物体的性质，所以小球可能不带电；
②异种电荷相互吸引，所以小球可能带负电。 故选C。
二、电路基础
14.（2020八上·温州期中）下面图中两灯连接的电路中不属于并联的是 （ ）
A. B. C. D.
【答案】 B
【解析】A、C、D中，两个灯泡都是首首尾尾并联在两点之间，因此为并联，故A、C、D不合题意；
在B中，两个灯泡首尾相连，因此为串联，故B符合题意。 故选B。
15.（2020九上·温州开学考）某款感应式垃圾桶如图所示，其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开，下列电路符合要求的是( ) A. B. C. D.
【答案】 B
【解析】启动开关闭合后，垃圾桶才能正常使用，所以启动开关是总开关，控制指示灯和动力装置；启动开关闭合，指示灯亮，而感应开关闭合，动力装置才开始工作，所以指示灯与动力装置并联，且感应开关只控制动力装置；故B符合题意； 故答案为：B。
16.（2020·宁波）某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。下列控制开关盒内元件的连接方式符合要求的是（ ）
A. B. C.D.
【答案】 B
【解析】A.如下图所示：当开关闭合后，灯泡和加热体同时被短路，它们都不能正常工作，故A错误；
B.如下图所示：灯泡与分压电阻在一条支路上，熔丝和发热体在一条支路上，二者并联不相互影响，因此熔丝断时发热体停止工作，而灯泡正常发光，故B正确；
C.如下图所示：发热体和分压电阻、灯泡并联，即灯泡单独接在电源上，会由于电压过大被烧毁，故C错误；
D.如下图所示：当开关闭合后，熔丝和发热体所在的支路被短路，它们不能工作，故D错误。
故选B。
17.（2020·桐乡模拟）以下是某同学设计的四种调光灯电路。其中不能达到调光目的的是( )
A. B.
C. D.
【答案】 A
【解析】A.闭合中间的开关时，灯泡会发光。再闭合上面的开关时，电阻与灯泡并联，灯泡两端的电压不变，通过灯泡的电流不变，不能达到调光的目的，故A符合题意；
B.当两个开关都闭合时，短路定值电阻，只有灯泡自己，此时它的电压等于电源电压。断开上面的开关时，定值电阻与灯泡串联，此时灯泡的电压肯定小于电源电压。因为灯泡的电压可以改变，所以通过灯泡的电流可以改变，可以达到调光的目的，故B不合题意；
C.电源电压不变；闭合开关后，调节滑动变阻器，那么电路的总电阻会发生改变，那么通过灯泡的电流会发生改变，可以达到调光的目的，故C不合题意；
D.当两个开关都闭合时，只有一节电池做电源；当上面的开关断开时，两节电池做电源。通过上面开关的闭合，可以改变电源电压，从而改变通过灯泡的电流，达到调光的目的，故D不合题意。 故选A。
18.（2020八上·萧山期末）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮。四位同学设计了该电热水壶的模拟电路，其中符合上述要求的是（ ）
A. B. C. D.
【答案】 B
【解析】当电热丝烧断后，灯泡照样发光，那么二者不相互影响，它们应该为并联；开关闭合时，二者都工作；断开时，二者都不工作，说明开关控制所有用电器，应该在干路上，故B正确，而A、C、D错误。 故选B。
19.（2020八上·临安期末）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合；若未系安全带，开关S2断开，仪表盘上的指示灯将亮起；当系上安全带时，开关S2闭合，指示灯熄灭。如图设计最合理的电路图是( )
A. B.
C. D.
【答案】 B
【解析】A.当开关S1闭合而S2断开时，指示灯不亮，与题目不符，故A错误；
B.当开关S1闭合而S2断开时，指示灯亮；当开关S2闭合时，指示灯被短路，此时不亮，与题目相符，故B正确； C.当开关S2闭合时，指示灯被短路，此时电源的正极和负极之间没有用电器，因此会烧坏电源，故C错误； D.当开关S2闭合时，指示灯发光而不是熄灭，故D错误。
故选B。
20.（2019八上·新昌期末）下列选项中，甲、乙、丙和丁之间的关系与如图所示一致的是（ ）
选项
甲
乙
丙
丁
A
脑
大脑
小脑
脑干
B
溶液
稀溶液
浓溶液
饱和溶液
C
电路连接
串联
并联
短路
D
大气分层
对流层
平流层
内层
A. A B. B C. C D. D
【答案】 A
【解析】A、脑包括大脑、小脑和脑干，A符合题意。
B、浓溶液不一定是饱和溶液，也可能是稀溶液；稀溶液不一定是不饱和溶液，也可能是饱和溶液，B不符合题意。
C、电路连接一般有串联和并联两种基本接法， C不符合题意。
D、大气分层中不包括内层，D不符合题意。 故答案为：A
21.（2019八上·新昌期末）新昌街头出现的共享自行车给人们的出行带来很多便利，智能锁是一种集光学、电子计算机精密机械等多项技术于一体的高科技产品，可以使用手机扫码(S1)、刷公交卡(S2)或后台控制(S)3 ， 三者都可以单独使电动机工作而打开智能锁，则下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】 B
【解析】三种方式即单独闭合任何一个开关，都能使电动机工作，说明这三个开关相互不影响，那么它们应该并联。无论哪个开关闭合，电动机都能工作，说明电动机在三个支路电流的必经之路上，也就是干路上，故B正确，而A、C、D错误。 故选B。
22.（2019八上·天台月考）如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是________；要使灯L1和灯L2 串联在电路中，应闭合的开关________；开关________不能同时闭合，否则会发生短路。
【答案】 S1S3；S2；S2、S3
【解析】（1）串联时至少有两条通路，如下图所示：
应该闭合的开关是S1和S3；
（2）串联电路只有一条通路，如下图所示：
应该闭合的开关是S2；
（3）如下图所示：
开关S2和S3不能同时闭合，否则会发生短路。
23.如图是一种声光报警器的电路图，当开关________时，灯亮、铃不响；当开关________时，灯亮同时铃响。
【答案】 S1、S2闭合；S1闭合S2断开
【解析】根据电路图可知，当开关S1和S2闭合时，开关S2将电铃短路，这时电流只经过灯泡而不经过电铃，所以灯亮、铃不响； 当开关S1和S2断开时，电流依次经过灯泡和电铃流回负极，此时灯亮铃也响。
24.（2019八上·秀洲期末）如图所示，在电路中要使电灯L1和L2并联，应闭合开关________。为了防止电路出现短路，不能同时闭合开关________。
【答案】 S1与S3；S2与S3（或S1S2S3）
【解析】要使电灯L1和L2并联，需要把灯L1和L2并列的连接，应闭合开关S1和S3；防止电路出现短路，不能同时闭合开关S2和S3（或S1S2S3）。
三、电路的连接
25.把下面实物图连成S为总开关，S1控制L1、S2控制L2的并联电路________。发现并联电路至少有________条电流路径，并且支路用电器工作互相________(填“影响”或“不影响”)，并画出电路图________。
【答案】 ；2；不影响；
【解析】从正极开始连接，经开关S开始分支，一支经开关S1、L1 ， 与另一支经L2、S2的电流汇合回到负极；如图所示：
并联电路至少有2条电流路径，并且支路用电器工作互不影响；
由题意可知，L1、L2并联，开关S位于干路，开关S1与L1串联，开关S2与L2串联，然后与电源组成电路，如下图所示：
26.电路有三种状态：
在上面的六幅图中，属于通路的是________，断路的是________，电源短路的是________，用电器短路是________。
【答案】 ①；②③；④⑤；⑥
【解析】(1)图中开关闭合,电路连通,属于通路；
(2)图中开关与灯泡间的导线是断开的,属于断路；
(3)图中开关是断开的，属于断路；
(4)图中用导线直接接在电源两极,属电源短路；
(5)图中用导线与开关直接接在电源两极,属电源短路；
(6)图中的一条导线将其中的一个灯泡短路，只有一只灯泡可以发光,属局部短路。
27.按如图甲所示的电路图，将图乙中的实物用笔画线代替导线连接起来，导线不能交叉。(甲图中电压表V1的示数是1.8 V，电压表V2的示数是3 V)
【答案】 解：如图所示：
【解析】①根据甲图可知，电流从正极出发，依次经过开关、灯泡L1、灯泡L2 ， 回到电源负极；
②将电压表V1与L1并联，因为示数为1.8V<3V，所以选择量程0~3V；
③将电压表V2与两个灯泡并联，因为示数为3V，所以选择量程0~3V，如下图所示：
28.将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压。
【答案】 解：如图所示：
【解析】①用一根导线将左边电池的正极与右边电池的负极相连，将二者组合成一个电源；
②从右边电池的正极出发，依次连接开关、灯泡L1、L2 ， 回到左边电池的负极；
③将中间的电压表V2与灯泡L2并联，电压表V1与灯泡L1并联即可，如下图所示：
29.（2019八上·天台月考）请你根据电路图甲，帮助小雨同学连接图乙实物电路。
【答案】
【解析】（1）电流从正极出发，依次经过灯泡L2、开关S2和开关S1 ， 最后流回负极；
（2）分流点在正极和灯泡L2之间，汇流点在开关S2和S1之间；
（3）将灯泡L1接在分流点和汇流点之间即可。
如下图所示：
30.将图中的元件连成电路。要求：灯泡L1、L2并联，电流表测量灯L1中的电流，开关S1控制L1 ， 开关S2控制L2。
【答案】 解：如图所示：
【解析】（1）电流表测量灯泡L1的电流，那么它应该与L1串联在同一支路上；
（2） 开关S1控制L1， 那么它也应该和L1串联在同一支路上；
（3） 开关S2控制L2， 那么它应该和L2串联在同一支路上。
结合题目元件的位置，那么并联电路的分流点应该在开关S2的右端，而汇流点在灯泡L2的左端，如下图所示：
31.按下图的电路图连实物图：
【答案】 解：如图所示：
【解析】①根据电路图可知，电流从正极出发，依次经过灯泡L1、电流表和开关，回到负极；
②分流点在正极和L1之间，汇流点在开关和电流表之间；
③将灯泡L2连接在这两点之间，将电压表并联在L2的左右两个接线柱上即可，如下
32.如图所示给出了几种元件。
⑴在图上用笔画线表示导线，把电路元件连接起来，要求：
①灯L1与灯L2并联；
②滑动变阻器控制通过灯L2的电流大小。
⑵在下边的方框内画出对应的电路图。
【答案】
【解析】（1）根据要求可知，滑动变阻器控制灯泡L2 ， 因此它必须和L2串联在同一支路，而两个支路上只有灯泡L1。
①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；
②因为开关必须在干路上，因此分流点应该在开关和L2之间；由于干路上没有其它元件，所以汇流点可以在电源的负极上；
③将灯泡L1接在这两点之间即可；如下图所示：
（2）与实物图相同，首先画出一条通路：
①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；
②分流点在开关和L2之间，汇流点在负极和变阻器之间；
③将灯泡L1接在这两点之间即可。如下图所示：
33.（2018八上·长兴月考）如图所示，请设计一个电路，要求：灯泡L1、L2并联，开关S控制整个电路，电流表测量灯泡L，的电流，并用笔画线代替导线，连接实物图后，画出相应的电路图。
【答案】
【解析】灯泡L1、L2并联，开关S控制整个电路 ，开关S在干路中； 电流表测量灯泡L1的电流， 电流表和L1串联在一条支路中，电路图如图所示：
34.（2018八上·杭州月考）根据左边电路图连接右边的实物图：
【答案】
【解析】（1）从电源正极开始，电流经过开关S、灯泡L1流回负极；
（2）分流点在L1与开关之间，汇流点在L1与负极之间；
（3）将灯泡L2和电流表依次连接在这两点之间即可。如下图：
四、电流的测量
35.如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（ ）
A. A的示数是150mA B. A的示数是70mA C. A′的示数是80mA D. A′的示数是30mA
【答案】 C
【解析】假设电流从左端流入，那么电流方向如下图所示：
因此电流表A的示数应该是电流表A2和A3的示数之和，即：50mA+70mA=120mA；
电流表A'的示数是电流表A1和A2的示数之和，即：30mA+50mA=80mA。
故C正确，而A、B、D错误。 故选C。
36.在探究电路的电流规律实验时，用了图甲所示的电路，在图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示，下列判断中正确的是（ ）
A. 通过L2的电流为2.5 A B. 通过L1的电流为1.2 A
C. 通过L2的电流为1.2 A D. 通过L1的电流为0.7 A
【答案】 D
【解析】根据甲图可知，灯泡L1与L2并联，电流表A1在干路上测总电流，A2与灯泡L2串联测它的电流，因此A2的示数小于A1。根据乙图可知，电流表选择量程0~0.6A量程，分度值为0.02A，那么A2的示数为0.5A。根据并联电流的特点，那么通过灯泡L1的电流：I1=I总-I2=1.2A-0.5A=0.7A。
故A、B、C错误，而D正确。 故选D。
37.（2020八下·余姚期末）有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源上，则此时电路中的总电流为( )
A. 1.2A B. 0.6A C. 0.7A D. 0.5A
【答案】 A
【解析】当A，B两个电阻串联时，根据甲图可知，如果电路电流为0.2A，那么A、B两个电阻两端的电压分别为1V和2V，因此串联电路的总电压为：U总=UA+UB=1V+2V=3V；当A、B两个电阻并联时，根据并联电路的电压规律可知，A、B两端的电压都是3V。根据甲图可知，此时通过A、B两个电阻的电流分别为0.6A，那么此时总电流为：I总=IA+IB=0.6A+0.6A=1.2A。 故选A。
38.（2020·温州模拟）在测量小灯泡电阻实验中，某电表的示数如图所示。其示数为（ ）
A. 1.4伏 B. 0.28伏 C. 1.4安 D. 0.28安
【答案】 D
【解析】根据图片可知，电流表使用的量程是0~0.6A，分度值为0.02A，那么它的示数为：0.2A+0.02A×4=0.28A，故D正确，而A、B、C错误。 故选D。
39.（2020八上·临安期末）如图所示的实物连接图中，电流表A1和A2测量的对象是（ ）
A. A1测灯L1的电流，A2测L2的电流 B. A1测灯L2的电流，A2测L1的电流
C. A1测灯L1的电流，A2测L1和L2的总电流 D. A1测灯L2的电流，A2测L1和L2的总电流
【答案】 C
【解析】根据实物图可知，灯泡L1与L2并联，开关在干路上，电流表A1与L1串联在同一支路上，测L1的电流。电流表A2串联在干路上，测两个灯泡的总电流，故C正确，而A、B、D错误。
故选C。
40.（2020八上·苍南期末）如右图所示的两导体是由同种材料组成的，且长度相等，则( )
A. R1>R2 I1=I2 B. R1>R2 I1>I2 C. R1
【解析】根据图片可知，两段导体由同种材料组成，且长度相等，因为R1的横截面积大于R2的横截面积，所以R1
A. 通过灯L1的电流为0.5A B. 通过灯L1的电流为0.3A
C. 通过灯L2的电流为0.7A D. 通过灯L2的电流为0.3A
【答案】 B
【解析】根据实物图可知，两个灯泡并联，
甲电流表在干路上测总电流，乙电流表在灯泡L2的支路上，测L2的电流；
那么通过灯泡L2的电流就是0.2A，故C、D错误；
通过灯泡L1的电流为：I1=I总-I2=0.5A-0.2A=0.3A，故A错误，B正确。 故选B。
42.某同学在做“用电流表测电流”的实验，电路如图甲所示。按电路图正确连接电路并接通开关S后，电流表A1、A2偏转的角度相同如图乙所示，则L1中的电流为________安；A2的读数是________安。
【答案】 2；2.5
【解析】因为A1测量L2中的电流，A2测量干路中的电流，且I1=0.5A，I2=2.5A，则L1中的电流为：2.5A-0.5A=2A；
43.如图所示的电路中，要使电灯L1和L2并联，应闭合开关________；要使电灯L1和L2串联，应当________；为了防止电路出现短路，不能同时闭合开关________。
【答案】 S1和S3；只闭合S2；S2和S3
【解析】（1）若闭合开关S1、S3 ， 电流从电源正极出发后分别流经两盏灯泡，后又汇合一点回到电源的负极，所以它们是并联的；
（2）当闭合开关S2时，则电流从电源正极出发后先后依次经过两盏灯泡，所以它们是串联的；
（3）同时闭合开关S2、S3 ， 导线直接连在了电源的两端，所以会造成电路短路．
44.（2020八上·浙江期中）如图甲是小敏连接的一个电路，电流表示数如图乙所示。
（1）电流表测量的是通过________的电流；
（2）电流表的示数是________A；
（3）要测量此电路中电阻R1或R2的阻值，至少还需要一种仪器，以下可被选用的是_______。(填序号)
A.未知阻值电阻 B.开关 C.电流表 D.电压表
【答案】 （1）R1（2）0.28（3）D
【解析】（1）根据甲图可知，电阻R1与R2并联，电流表与R1串联，那么电流表测量的是通过R1的电流； （2）根据乙图可知，电流表选择的量程是0~0.6A，分度值为0.02A，那么电流表的读数是：0.2A+0.02A×4=0.28A； （3）根据公式R=UI可知，要测量电阻就必须知道电流和电压，因此需要电流表和电压表，故选D。
45.（2019八上·长兴月考）如图1是实验室常用的一种电流表，其零刻度不在表盘的最左端。小明把导线a、b分别与标有”一”和”3”的接线柱相连时，电流表指针偏转情况如图1所示，此时，电流是从导线________(填”a”或”b”)流入电流表，小林实验时电流表指针如图2所示，则读数为________A。
【答案】 a；0.32
【解析】由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“-”的接线柱相连。图1中的电流表应该选择的是0～0.6A量程，对应的分度值为0.02A，此时电流表的示数为0.32A。
46.（2019八上·天台月考）如图1所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为________A．
【答案】 L2；0.28
【解析】（1）如下图所示：
两个灯泡并联，电流表与灯泡L2串联，因此它测通过L2的电流；
（2）根据图2可知，电流表选择量程0~0.6A，分度值是0.02A，那么电流表的示数为：0.2A+0.02A×4=0.28A。
47.（2018八上·杭州月考）如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过________的电流，a电流表的读数应为________安，b电流表的读数应为________安。
【答案】 Ｌ1；0.3安；1.2安
【解析】（1）据甲图可知，灯泡L1与L2并联，电流表a与灯泡L1串联，所以测L1的电流，电流表b测干路电流。（2）a的两个示数是0.3A和1.5A，b的两个示数是0.24A和1.2A；因为b的示数大于a的示数，所以a的读数是0.3A，b的读数是1.2A。
48.（2018八上·天台月考）如图所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为________A。
【答案】 L2；0.28A
【解析】解：由图知L1、L2是并联，电流表和L2串联，电流表测L2中的电流；电流表使用的是0～0.6A的量程，最小分度值为0.2A，电流表的示数为0.28A.
8年级上册期中期末 17 电荷和电流、电流的测量
聚焦重难考点
一、电荷与电荷之间的作用
1、摩擦起电
(1)物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电了，另一个失去电子的物体就带等量的正电，这种现象称为摩擦起电。这些物体所带的电荷叫作静电。
(2)带电的物体具有吸引轻小物体的性质。
(3)用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电。
2、电荷
(1)自然界中只有两种电荷：正电荷和负电荷。
(2)电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引
二、电流与电路
1、电流与电路
(1)电源：像发电机、电池一样能提供电能的装置，叫作电源。(2)电流方向：科学上规定，正电荷定向运动的方向为电流方向。电子定向运动的方向与我们规定的电流方向恰好相反。
(3)电路：我们把电源、用电器和开关用导线连接起来组成的电流路径叫作电路。
2、电路的三种状态
(1)通路：当开关闭合时，电路中就会有电流，这样的电路叫作通路，也叫作闭合电路。
(2)开路：当开关断开，或电路中某一部分断开时，电路中不再有电流，这样的电路叫作开路。
(3)短路：如果不经过用电器，而直接用导线将电源两极连接起来，叫作电源短路。另外一种情况是用电器短路，即将用电器两端直接用导线连接起来。
3、电路图
(1)用元件符号代替实物表示电路的图称为电路图。
(2)常见电路元件符号：
开关：；电池：；灯泡：；导线交叉不相连：；导线交叉相连接：
4、串联电路
(1)连接特点：首尾依次相连。
(2)电流路径：电流从电源正极出发，只有一条路径流回电源的负极。
(3)开关作用：开关控制整个电路，开关位置对它的控制作用没有影响。
(4)各用电器相互干扰，若其中一个用电器断开，其他用电器无法工作。
5、并联电路
(1)连接特点：并列地连接在两点之间。
(2)电流路径：电流有两条或两条以上的支路，干路电流在节点处分别流进各支路，再在另一节点处汇合流回电源负极。
(3)开关作用：干路上的开关控制整个电路，支路上的开关只控制它所在的那条支路。
(4)每条支路都与电源形成一条通路，因此各支路用电器互不干扰，若其中一条支路用电器断开，其他支路用电器可以照常工作。
三、电流的测量
1、电流
(1)电流强度：导体中电流的大小称为电流强度，简称电流。电流是指单位时间内通过导线某一截面电荷的多少，用字母I表示。
(2)电路中电流方向：从电源正极经导线流向电源负极。(3)电流单位：安培，简称安，符号为A。1安=103毫安=103微安。
2、电流表及其使用
(1)电流表可以用来测量电流的大小，常用电流表一般有三个接线柱，两个量程。
(2)使用时应注意以下几点：
①使用电流表前，一定要先看清指针是否指零。
②正确选择量程，若不能预估，可用大量程进行试触。
③电流表要串联在电路中。
④使电流从电流表的“+”接线柱流入，“_”接线柱流出。⑤绝对不允许不经过用电器而把电流表直接连到电源两极上。否则，电流表会因通过的电流太大而烧毁。
⑥根据所选量程的分度值，进行读数。
3、串、并联电路的电流特点
(1)在串联电路中，电流处处相等，即I=I1=I2=…=In。
(2)在并联电路中，干路电流等于各支路中的电流之和，即I=I1+I2+…+In。
针对练习突破
一、电荷及其相互作用
1.（2020八上·温州期中）把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球 （ ）
A. 一定不带电 B. 一定带负电 C. 一定带正电 D. 可能不带电
【答案】 B
【解析】如果两个物体相互吸引，那么有两种情况：①都带电，分别为异种电荷；②其中一个带电，因为带电体都有吸引轻小物体的性质；
如果两个物体相互排斥，那么它们肯定带通知电荷。因为毛皮摩擦过的橡胶棒带负电荷，所以小球也带负电荷，故B正确，而A、C、D错误。 故选B。
2.（2020·滨江模拟）如图所示，小女孩接触带电体后头发呈“爆炸”状。此时，该小女孩( )
A. 头发上一定都带了同种电荷 B. 头发上一定都带了正电荷
C. 头发上一定都带了负电荷 D. 全身正电荷总和一定等于负电荷总和
【答案】 A
【解析】小女孩接触带电体后头发呈“爆炸”状，说明她的头发上一定带上了同种电荷，故A正确，而B、C、D错误。 故选A。
3.（2020·杭州模拟）甲和乙是两个轻质泡沫小球，丙是用丝绸摩擦过的玻璃棒，甲、乙、丙三者之间相互作用时的场景如图所示，由此判断（ ）
A. 小球甲一定带正电 B. 小球乙一定带正电
C. 小球乙一定不带电 D. 小球甲和乙一定带异种电荷
【答案】 B
【解析】由题可知，丙是用丝绸摩擦过的玻璃棒，故丙带正电；由图知，当丙靠近小球甲时，相互吸引，说明小球甲可能带负电，也可能不带电；丙靠近乙时，发现相互排斥，说明小球乙一定带正电；将甲、乙靠近时，甲、乙相互吸引，因为乙带正电，故甲可能带负电，也可能不带电。
4.（2020九下·绍兴月考）通草球是取一种树木———通脱木的茎中的髓削成的。在物理学中主要作为轻小物体。如图，在某次静电小实验中，分别用毛皮摩擦过的橡胶棒、丝绸摩擦过的玻璃棒靠近小球，均被吸引，则小球( )
A. 带正电 B. 带负电 C. 不带电 D. 带电情况无法判断
【答案】 C
【解析】毛皮摩擦过的橡胶棒带负电，丝绸摩擦过的玻璃棒带正电，它们都能吸引通草球，只能说明它不带电，故C正确，而A、B、D错误。 故选C。
5.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ ）
A. 小球一定带正电 B. 小球一定带负电 C. 小球可能带负电，也可能带正电 D. 小球一定不带电
【答案】 B
【解析】与毛皮摩擦过的橡胶棒肯定带负电，如果一个轻质小球与它相互排斥，那么这个小球肯定和它带同种电荷，即一定带负电。 故选B。
6.打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是（ ）
A. 水流远离梳子，因为梳子摩擦后具有磁性排斥水流
B. 水流靠近梳子，因为梳子摩擦后具有磁性吸引水流
C. 水流远离梳子，因为梳子摩擦带电后排斥水流
D. 水流靠近梳子，因为梳子摩擦带电后吸引水流
【答案】 D
【解析】因为所有的带电体都有吸引轻小物体的性质，所有带电的塑料梳子靠近水流时，水流受到吸引会靠近梳子，故D正确，而A、B、C错误。 故选D。
7.（2019·衢州）小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（ ）
A. 带正电 B. 带负电 C. 不带电 D. 一定带电
【答案】 D
【解析】由图可知，不带电的轻质泡沫球能够被显示屏吸引，则说明显示屏一定带电，因为带电体能够吸引轻小物体，而无法判断显示屏的带电类型；故D符合； 故答案为：D。
8.（2019·秀洲模拟）摩擦起电是我们生活中常见的现象。在干燥的冬季，当我们用自己的双手相互摩擦的时候，下列关于两只手带电情况的说法中正确的是（ ）
A. 左右手都不带电荷 B. 左右手带同种电荷
C. 左手带正电荷，右手带负电荷 D. 右手带正电荷，左手带负电荷
【答案】 A
【解析】人的左右手相互摩擦，由于它们原子核对电子的束缚能力几乎相同，因此不会得失电子，当然也会不会带上电荷，故A正确。 故选A。
9.（2020八下·温州月考）在宾馆的客房常常需要插卡用电，如图所示。房卡的作用是相当于电路中的________（填元件）接在干路上，房间里的电灯、电视等用电器是________联的。某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是________。
【答案】 开关；并联；电路中电流过大（或插头处短路）
【解析】（1）房卡的作用是相当于电路中的开关接在干路上，控制电灯的亮灭；
（2）房间里的电灯、电视等用电器是并联的。
（3） 某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是： 电路中电流过大（或插头处短路） 。
10.（2020八上·萧山期末）如图：
（1）用干燥的手将撕成条状的塑料膜从上到下摩擦几下，会看到塑料膜散开，原因是________。
（2）口服液的吸管截面如图所示，外壁有棱，相比较截面为圆形的饮料吸管更容易吸瓶中的药物，请运用科学相关知识解释其中原因是________。
【答案】 （1）因为手与塑料膜摩擦起电塑料膜带同种电荷相互排斥而散开。
（2）饮料吸管的外壁比较光滑，它与药液的橡胶瓶盖紧密接触，空气很难进入，因此很难形成这个“气压差” ，所以很难“吸”上药液； 而口服液液吸管的外壁是有棱的，利于空气的进入，药液在大气压的作用下很容易被压入口中。（合理即可）
【解析】（1）用干燥的手将撕成条状的塑料膜从上到下摩擦几下，会看到塑料膜散开，原因是：手与塑料膜摩擦起电塑料膜带同种电荷相互排斥而散开。
（2）口服液的吸管截面如图所示，外壁有棱，相比较截面为圆形的饮料吸管更容易吸瓶中的药物，原因是：饮料吸管的外壁比较光滑，它与药液的橡胶瓶盖紧密接触，空气很难进入，因此很难形成这个“气压差” ，所以很难“吸”上药液； 而口服液液吸管的外壁是有棱的，利于空气的进入，药液在大气压的作用下很容易被压入口中。
11.（2020八上·吴兴期末）某科研队伍研制出的PM2.5净化器，原理如图所示。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有________的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被棉芯D吸附住，这是由于电荷间具有________的规律。
【答案】 吸引轻小物体；异种电荷相互吸引
【解析】因为带电的物体对轻小物体有吸引力，所以当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来。当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被棉芯D吸附住，因为棉芯D带有正电荷，这是由于电荷间具有异种电荷相互吸引的的规律。
12.（2019八上·萧山月考）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了________现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是________电荷。
【答案】 摩擦起电；负
【解析】（1）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了摩擦起电现象。
（2）若瞬间电流方向是由消除器流向汽车，那么电子的移动方向从汽车流向消除器，因此汽车带负电荷。
13.学习了同种电荷相互排斥之后，小乐同学大胆地猜想：电荷间相互作用力的大小是否与两电荷所带的电荷量和它们之间的距离有关呢？于是他如图甲所示，做起了实验。Q是一个带正电的物体，把系在丝线上的带正电的小球先后挂在A、B、C三处，比较小球在不同位置所受带电体的作用力的大小。则：
（1）这个力的大小可以通过________。
（2）为使实验现象更明显，悬挂在丝线上的小球应选用____________。
A.小钢球 B.塑料泡沫小球
（3）根据实验现象，可得出结论：________。
（4）做完以上实验后，小乐同学用另一个小球靠近带正电的Q时，情景如图乙所示，则另一个小球的带电情况是____________。
A.带负电 B.不带电 C.两种情况都有可能
【答案】 （1）丝线与竖直方向的夹角大小显示出来（2）B（3）在电荷量一定的情况下，电荷间距离越小，电荷间的作用力越大（4）C
【解析】（1）这个力的大小可以通过丝线与竖直方向的夹角大小显示出来。
（2） 为使实验现象更明显，悬挂在丝线上的小球应选塑料泡沫小球，故选B；
（3）根据实验现象，可得出结论：在电荷量一定的情况下，电荷间距离越小，电荷间的作用力越大。
（4）塑料小球与Q相互吸引，那么：
①所有带电体都有吸引轻小物体的性质，所以小球可能不带电；
②异种电荷相互吸引，所以小球可能带负电。 故选C。
二、电路基础
14.（2020八上·温州期中）下面图中两灯连接的电路中不属于并联的是 （ ）
A. B. C. D.
【答案】 B
【解析】A、C、D中，两个灯泡都是首首尾尾并联在两点之间，因此为并联，故A、C、D不合题意；
在B中，两个灯泡首尾相连，因此为串联，故B符合题意。 故选B。
15.（2020九上·温州开学考）某款感应式垃圾桶如图所示，其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开，下列电路符合要求的是( ) A. B. C. D.
【答案】 B
【解析】启动开关闭合后，垃圾桶才能正常使用，所以启动开关是总开关，控制指示灯和动力装置；启动开关闭合，指示灯亮，而感应开关闭合，动力装置才开始工作，所以指示灯与动力装置并联，且感应开关只控制动力装置；故B符合题意； 故答案为：B。
16.（2020·宁波）某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。下列控制开关盒内元件的连接方式符合要求的是（ ）
A. B. C.D.
【答案】 B
【解析】A.如下图所示：当开关闭合后，灯泡和加热体同时被短路，它们都不能正常工作，故A错误；
B.如下图所示：灯泡与分压电阻在一条支路上，熔丝和发热体在一条支路上，二者并联不相互影响，因此熔丝断时发热体停止工作，而灯泡正常发光，故B正确；
C.如下图所示：发热体和分压电阻、灯泡并联，即灯泡单独接在电源上，会由于电压过大被烧毁，故C错误；
D.如下图所示：当开关闭合后，熔丝和发热体所在的支路被短路，它们不能工作，故D错误。
故选B。
17.（2020·桐乡模拟）以下是某同学设计的四种调光灯电路。其中不能达到调光目的的是( )
A. B.
C. D.
【答案】 A
【解析】A.闭合中间的开关时，灯泡会发光。再闭合上面的开关时，电阻与灯泡并联，灯泡两端的电压不变，通过灯泡的电流不变，不能达到调光的目的，故A符合题意；
B.当两个开关都闭合时，短路定值电阻，只有灯泡自己，此时它的电压等于电源电压。断开上面的开关时，定值电阻与灯泡串联，此时灯泡的电压肯定小于电源电压。因为灯泡的电压可以改变，所以通过灯泡的电流可以改变，可以达到调光的目的，故B不合题意；
C.电源电压不变；闭合开关后，调节滑动变阻器，那么电路的总电阻会发生改变，那么通过灯泡的电流会发生改变，可以达到调光的目的，故C不合题意；
D.当两个开关都闭合时，只有一节电池做电源；当上面的开关断开时，两节电池做电源。通过上面开关的闭合，可以改变电源电压，从而改变通过灯泡的电流，达到调光的目的，故D不合题意。 故选A。
18.（2020八上·萧山期末）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮。四位同学设计了该电热水壶的模拟电路，其中符合上述要求的是（ ）
A. B. C. D.
【答案】 B
【解析】当电热丝烧断后，灯泡照样发光，那么二者不相互影响，它们应该为并联；开关闭合时，二者都工作；断开时，二者都不工作，说明开关控制所有用电器，应该在干路上，故B正确，而A、C、D错误。 故选B。
19.（2020八上·临安期末）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合；若未系安全带，开关S2断开，仪表盘上的指示灯将亮起；当系上安全带时，开关S2闭合，指示灯熄灭。如图设计最合理的电路图是( )
A. B.
C. D.
【答案】 B
【解析】A.当开关S1闭合而S2断开时，指示灯不亮，与题目不符，故A错误；
B.当开关S1闭合而S2断开时，指示灯亮；当开关S2闭合时，指示灯被短路，此时不亮，与题目相符，故B正确； C.当开关S2闭合时，指示灯被短路，此时电源的正极和负极之间没有用电器，因此会烧坏电源，故C错误； D.当开关S2闭合时，指示灯发光而不是熄灭，故D错误。
故选B。
20.（2019八上·新昌期末）下列选项中，甲、乙、丙和丁之间的关系与如图所示一致的是（ ）
选项
甲
乙
丙
丁
A
脑
大脑
小脑
脑干
B
溶液
稀溶液
浓溶液
饱和溶液
C
电路连接
串联
并联
短路
D
大气分层
对流层
平流层
内层
A. A B. B C. C D. D
【答案】 A
【解析】A、脑包括大脑、小脑和脑干，A符合题意。
B、浓溶液不一定是饱和溶液，也可能是稀溶液；稀溶液不一定是不饱和溶液，也可能是饱和溶液，B不符合题意。
C、电路连接一般有串联和并联两种基本接法， C不符合题意。
D、大气分层中不包括内层，D不符合题意。 故答案为：A
21.（2019八上·新昌期末）新昌街头出现的共享自行车给人们的出行带来很多便利，智能锁是一种集光学、电子计算机精密机械等多项技术于一体的高科技产品，可以使用手机扫码(S1)、刷公交卡(S2)或后台控制(S)3 ， 三者都可以单独使电动机工作而打开智能锁，则下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】 B
【解析】三种方式即单独闭合任何一个开关，都能使电动机工作，说明这三个开关相互不影响，那么它们应该并联。无论哪个开关闭合，电动机都能工作，说明电动机在三个支路电流的必经之路上，也就是干路上，故B正确，而A、C、D错误。 故选B。
22.（2019八上·天台月考）如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是________；要使灯L1和灯L2 串联在电路中，应闭合的开关________；开关________不能同时闭合，否则会发生短路。
【答案】 S1S3；S2；S2、S3
【解析】（1）串联时至少有两条通路，如下图所示：
应该闭合的开关是S1和S3；
（2）串联电路只有一条通路，如下图所示：
应该闭合的开关是S2；
（3）如下图所示：
开关S2和S3不能同时闭合，否则会发生短路。
23.如图是一种声光报警器的电路图，当开关________时，灯亮、铃不响；当开关________时，灯亮同时铃响。
【答案】 S1、S2闭合；S1闭合S2断开
【解析】根据电路图可知，当开关S1和S2闭合时，开关S2将电铃短路，这时电流只经过灯泡而不经过电铃，所以灯亮、铃不响； 当开关S1和S2断开时，电流依次经过灯泡和电铃流回负极，此时灯亮铃也响。
24.（2019八上·秀洲期末）如图所示，在电路中要使电灯L1和L2并联，应闭合开关________。为了防止电路出现短路，不能同时闭合开关________。
【答案】 S1与S3；S2与S3（或S1S2S3）
【解析】要使电灯L1和L2并联，需要把灯L1和L2并列的连接，应闭合开关S1和S3；防止电路出现短路，不能同时闭合开关S2和S3（或S1S2S3）。
三、电路的连接
25.把下面实物图连成S为总开关，S1控制L1、S2控制L2的并联电路________。发现并联电路至少有________条电流路径，并且支路用电器工作互相________(填“影响”或“不影响”)，并画出电路图________。
【答案】 ；2；不影响；
【解析】从正极开始连接，经开关S开始分支，一支经开关S1、L1 ， 与另一支经L2、S2的电流汇合回到负极；如图所示：
并联电路至少有2条电流路径，并且支路用电器工作互不影响；
由题意可知，L1、L2并联，开关S位于干路，开关S1与L1串联，开关S2与L2串联，然后与电源组成电路，如下图所示：
26.电路有三种状态：
在上面的六幅图中，属于通路的是________，断路的是________，电源短路的是________，用电器短路是________。
【答案】 ①；②③；④⑤；⑥
【解析】(1)图中开关闭合,电路连通,属于通路；
(2)图中开关与灯泡间的导线是断开的,属于断路；
(3)图中开关是断开的，属于断路；
(4)图中用导线直接接在电源两极,属电源短路；
(5)图中用导线与开关直接接在电源两极,属电源短路；
(6)图中的一条导线将其中的一个灯泡短路，只有一只灯泡可以发光,属局部短路。
27.按如图甲所示的电路图，将图乙中的实物用笔画线代替导线连接起来，导线不能交叉。(甲图中电压表V1的示数是1.8 V，电压表V2的示数是3 V)
【答案】 解：如图所示：
【解析】①根据甲图可知，电流从正极出发，依次经过开关、灯泡L1、灯泡L2 ， 回到电源负极；
②将电压表V1与L1并联，因为示数为1.8V<3V，所以选择量程0~3V；
③将电压表V2与两个灯泡并联，因为示数为3V，所以选择量程0~3V，如下图所示：
28.将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压。
【答案】 解：如图所示：
【解析】①用一根导线将左边电池的正极与右边电池的负极相连，将二者组合成一个电源；
②从右边电池的正极出发，依次连接开关、灯泡L1、L2 ， 回到左边电池的负极；
③将中间的电压表V2与灯泡L2并联，电压表V1与灯泡L1并联即可，如下图所示：
29.（2019八上·天台月考）请你根据电路图甲，帮助小雨同学连接图乙实物电路。
【答案】
【解析】（1）电流从正极出发，依次经过灯泡L2、开关S2和开关S1 ， 最后流回负极；
（2）分流点在正极和灯泡L2之间，汇流点在开关S2和S1之间；
（3）将灯泡L1接在分流点和汇流点之间即可。
如下图所示：
30.将图中的元件连成电路。要求：灯泡L1、L2并联，电流表测量灯L1中的电流，开关S1控制L1 ， 开关S2控制L2。
【答案】 解：如图所示：
【解析】（1）电流表测量灯泡L1的电流，那么它应该与L1串联在同一支路上；
（2） 开关S1控制L1， 那么它也应该和L1串联在同一支路上；
（3） 开关S2控制L2， 那么它应该和L2串联在同一支路上。
结合题目元件的位置，那么并联电路的分流点应该在开关S2的右端，而汇流点在灯泡L2的左端，如下图所示：
31.按下图的电路图连实物图：
【答案】 解：如图所示：
【解析】①根据电路图可知，电流从正极出发，依次经过灯泡L1、电流表和开关，回到负极；
②分流点在正极和L1之间，汇流点在开关和电流表之间；
③将灯泡L2连接在这两点之间，将电压表并联在L2的左右两个接线柱上即可，如下
32.如图所示给出了几种元件。
⑴在图上用笔画线表示导线，把电路元件连接起来，要求：
①灯L1与灯L2并联；
②滑动变阻器控制通过灯L2的电流大小。
⑵在下边的方框内画出对应的电路图。
【答案】
【解析】（1）根据要求可知，滑动变阻器控制灯泡L2 ， 因此它必须和L2串联在同一支路，而两个支路上只有灯泡L1。
①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；
②因为开关必须在干路上，因此分流点应该在开关和L2之间；由于干路上没有其它元件，所以汇流点可以在电源的负极上；
③将灯泡L1接在这两点之间即可；如下图所示：
（2）与实物图相同，首先画出一条通路：
①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；
②分流点在开关和L2之间，汇流点在负极和变阻器之间；
③将灯泡L1接在这两点之间即可。如下图所示：
33.（2018八上·长兴月考）如图所示，请设计一个电路，要求：灯泡L1、L2并联，开关S控制整个电路，电流表测量灯泡L，的电流，并用笔画线代替导线，连接实物图后，画出相应的电路图。
【答案】
【解析】灯泡L1、L2并联，开关S控制整个电路 ，开关S在干路中； 电流表测量灯泡L1的电流， 电流表和L1串联在一条支路中，电路图如图所示：
34.（2018八上·杭州月考）根据左边电路图连接右边的实物图：
【答案】
【解析】（1）从电源正极开始，电流经过开关S、灯泡L1流回负极；
（2）分流点在L1与开关之间，汇流点在L1与负极之间；
（3）将灯泡L2和电流表依次连接在这两点之间即可。如下图：
四、电流的测量
35.如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（ ）
A. A的示数是150mA B. A的示数是70mA C. A′的示数是80mA D. A′的示数是30mA
【答案】 C
【解析】假设电流从左端流入，那么电流方向如下图所示：
因此电流表A的示数应该是电流表A2和A3的示数之和，即：50mA+70mA=120mA；
电流表A'的示数是电流表A1和A2的示数之和，即：30mA+50mA=80mA。
故C正确，而A、B、D错误。 故选C。
36.在探究电路的电流规律实验时，用了图甲所示的电路，在图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示，下列判断中正确的是（ ）
A. 通过L2的电流为2.5 A B. 通过L1的电流为1.2 A
C. 通过L2的电流为1.2 A D. 通过L1的电流为0.7 A
【答案】 D
【解析】根据甲图可知，灯泡L1与L2并联，电流表A1在干路上测总电流，A2与灯泡L2串联测它的电流，因此A2的示数小于A1。根据乙图可知，电流表选择量程0~0.6A量程，分度值为0.02A，那么A2的示数为0.5A。根据并联电流的特点，那么通过灯泡L1的电流：I1=I总-I2=1.2A-0.5A=0.7A。
故A、B、C错误，而D正确。 故选D。
37.（2020八下·余姚期末）有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源上，则此时电路中的总电流为( )
A. 1.2A B. 0.6A C. 0.7A D. 0.5A
【答案】 A
【解析】当A，B两个电阻串联时，根据甲图可知，如果电路电流为0.2A，那么A、B两个电阻两端的电压分别为1V和2V，因此串联电路的总电压为：U总=UA+UB=1V+2V=3V；当A、B两个电阻并联时，根据并联电路的电压规律可知，A、B两端的电压都是3V。根据甲图可知，此时通过A、B两个电阻的电流分别为0.6A，那么此时总电流为：I总=IA+IB=0.6A+0.6A=1.2A。 故选A。
38.（2020·温州模拟）在测量小灯泡电阻实验中，某电表的示数如图所示。其示数为（ ）
A. 1.4伏 B. 0.28伏 C. 1.4安 D. 0.28安
【答案】 D
【解析】根据图片可知，电流表使用的量程是0~0.6A，分度值为0.02A，那么它的示数为：0.2A+0.02A×4=0.28A，故D正确，而A、B、C错误。 故选D。
39.（2020八上·临安期末）如图所示的实物连接图中，电流表A1和A2测量的对象是（ ）
A. A1测灯L1的电流，A2测L2的电流 B. A1测灯L2的电流，A2测L1的电流
C. A1测灯L1的电流，A2测L1和L2的总电流 D. A1测灯L2的电流，A2测L1和L2的总电流
【答案】 C
【解析】根据实物图可知，灯泡L1与L2并联，开关在干路上，电流表A1与L1串联在同一支路上，测L1的电流。电流表A2串联在干路上，测两个灯泡的总电流，故C正确，而A、B、D错误。
故选C。
40.（2020八上·苍南期末）如右图所示的两导体是由同种材料组成的，且长度相等，则( )
A. R1>R2 I1=I2 B. R1>R2 I1>I2 C. R1
【解析】根据图片可知，两段导体由同种材料组成，且长度相等，因为R1的横截面积大于R2的横截面积，所以R1
A. 通过灯L1的电流为0.5A B. 通过灯L1的电流为0.3A
C. 通过灯L2的电流为0.7A D. 通过灯L2的电流为0.3A
【答案】 B
【解析】根据实物图可知，两个灯泡并联，
甲电流表在干路上测总电流，乙电流表在灯泡L2的支路上，测L2的电流；
那么通过灯泡L2的电流就是0.2A，故C、D错误；
通过灯泡L1的电流为：I1=I总-I2=0.5A-0.2A=0.3A，故A错误，B正确。 故选B。
42.某同学在做“用电流表测电流”的实验，电路如图甲所示。按电路图正确连接电路并接通开关S后，电流表A1、A2偏转的角度相同如图乙所示，则L1中的电流为________安；A2的读数是________安。
【答案】 2；2.5
【解析】因为A1测量L2中的电流，A2测量干路中的电流，且I1=0.5A，I2=2.5A，则L1中的电流为：2.5A-0.5A=2A；
43.如图所示的电路中，要使电灯L1和L2并联，应闭合开关________；要使电灯L1和L2串联，应当________；为了防止电路出现短路，不能同时闭合开关________。
【答案】 S1和S3；只闭合S2；S2和S3
【解析】（1）若闭合开关S1、S3 ， 电流从电源正极出发后分别流经两盏灯泡，后又汇合一点回到电源的负极，所以它们是并联的；
（2）当闭合开关S2时，则电流从电源正极出发后先后依次经过两盏灯泡，所以它们是串联的；
（3）同时闭合开关S2、S3 ， 导线直接连在了电源的两端，所以会造成电路短路．
44.（2020八上·浙江期中）如图甲是小敏连接的一个电路，电流表示数如图乙所示。
（1）电流表测量的是通过________的电流；
（2）电流表的示数是________A；
（3）要测量此电路中电阻R1或R2的阻值，至少还需要一种仪器，以下可被选用的是_______。(填序号)
A.未知阻值电阻 B.开关 C.电流表 D.电压表
【答案】 （1）R1（2）0.28（3）D
【解析】（1）根据甲图可知，电阻R1与R2并联，电流表与R1串联，那么电流表测量的是通过R1的电流； （2）根据乙图可知，电流表选择的量程是0~0.6A，分度值为0.02A，那么电流表的读数是：0.2A+0.02A×4=0.28A； （3）根据公式R=UI可知，要测量电阻就必须知道电流和电压，因此需要电流表和电压表，故选D。
45.（2019八上·长兴月考）如图1是实验室常用的一种电流表，其零刻度不在表盘的最左端。小明把导线a、b分别与标有”一”和”3”的接线柱相连时，电流表指针偏转情况如图1所示，此时，电流是从导线________(填”a”或”b”)流入电流表，小林实验时电流表指针如图2所示，则读数为________A。
【答案】 a；0.32
【解析】由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“-”的接线柱相连。图1中的电流表应该选择的是0～0.6A量程，对应的分度值为0.02A，此时电流表的示数为0.32A。
46.（2019八上·天台月考）如图1所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为________A．
【答案】 L2；0.28
【解析】（1）如下图所示：
两个灯泡并联，电流表与灯泡L2串联，因此它测通过L2的电流；
（2）根据图2可知，电流表选择量程0~0.6A，分度值是0.02A，那么电流表的示数为：0.2A+0.02A×4=0.28A。
47.（2018八上·杭州月考）如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过________的电流，a电流表的读数应为________安，b电流表的读数应为________安。
【答案】 Ｌ1；0.3安；1.2安
【解析】（1）据甲图可知，灯泡L1与L2并联，电流表a与灯泡L1串联，所以测L1的电流，电流表b测干路电流。（2）a的两个示数是0.3A和1.5A，b的两个示数是0.24A和1.2A；因为b的示数大于a的示数，所以a的读数是0.3A，b的读数是1.2A。
48.（2018八上·天台月考）如图所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为________A。
【答案】 L2；0.28A
【解析】解：由图知L1、L2是并联，电流表和L2串联，电流表测L2中的电流；电流表使用的是0～0.6A的量程，最小分度值为0.2A，电流表的示数为0.28A.
相关试卷
初中科学浙教版八年级上册第2节 电流的测量课时作业： 这是一份初中科学浙教版八年级上册第2节 电流的测量课时作业，共4页。
初中浙教版第1节 电荷与电流随堂练习题： 这是一份初中浙教版第1节 电荷与电流随堂练习题，共4页。试卷主要包含了根据实物图画电路图等内容，欢迎下载使用。
初中科学浙教版八年级上册第1节 电荷与电流课后复习题： 这是一份初中科学浙教版八年级上册第1节 电荷与电流课后复习题，共5页。试卷主要包含了选择题等内容，欢迎下载使用。
