南通市启东市2021-2022学年第一学期八年级物理期末试题（含解析）

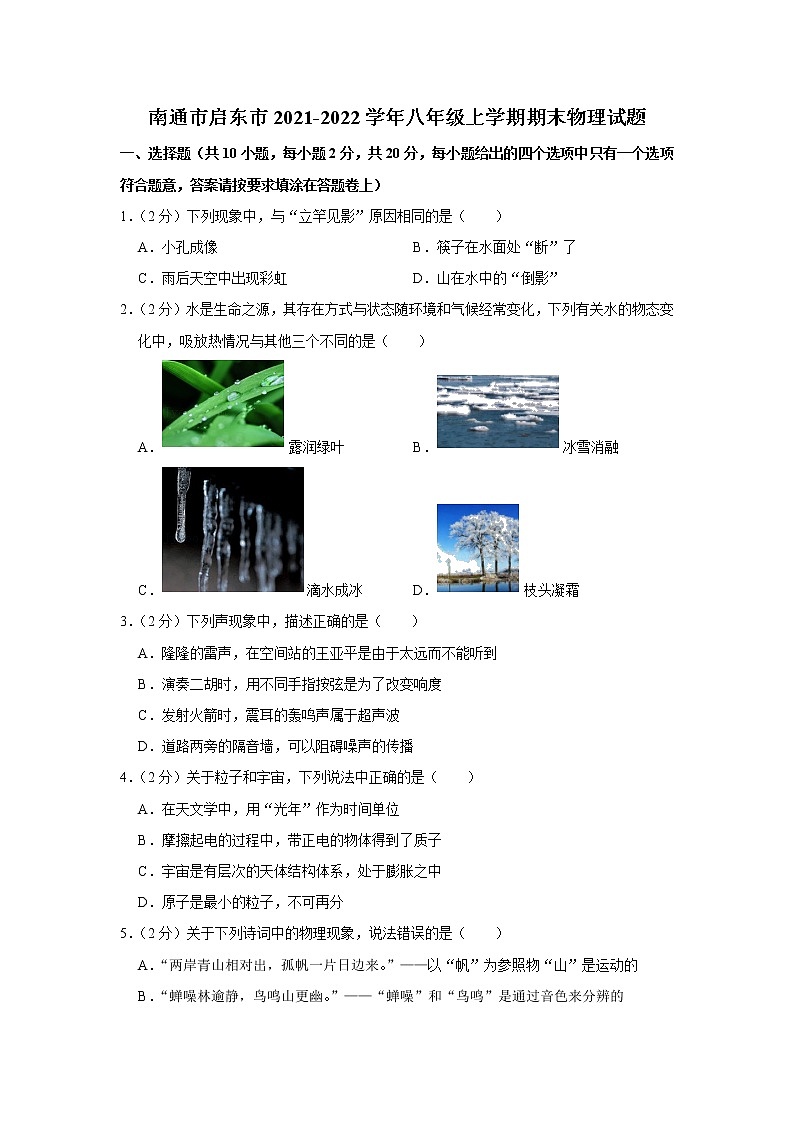

南通市启东市2021-2022学年八年级上学期期末物理试题

一、选择题（共10小题，每小题2分，共20分，每小题给出的四个选项中只有一个选项符合题意，答案请按要求填涂在答题卷上）

1．（2分）下列现象中，与“立竿见影”原因相同的是（　　）

A．小孔成像 B．筷子在水面处“断”了

C．雨后天空中出现彩虹 D．山在水中的“倒影”

2．（2分）水是生命之源，其存在方式与状态随环境和气候经常变化，下列有关水的物态变化中，吸放热情况与其他三个不同的是（　　）

A．露润绿叶 B．冰雪消融

C．滴水成冰 D．枝头凝霜

3．（2分）下列声现象中，描述正确的是（　　）

A．隆隆的雷声，在空间站的王亚平是由于太远而不能听到

B．演奏二胡时，用不同手指按弦是为了改变响度

C．发射火箭时，震耳的轰鸣声属于超声波

D．道路两旁的隔音墙，可以阻碍噪声的传播

4．（2分）关于粒子和宇宙，下列说法中正确的是（　　）

A．在天文学中，用“光年”作为时间单位

B．摩擦起电的过程中，带正电的物体得到了质子

C．宇宙是有层次的天体结构体系，处于膨胀之中

D．原子是最小的粒子，不可再分

5．（2分）关于下列诗词中的物理现象，说法错误的是（　　）

A．“两岸青山相对出，孤帆一片日边来。”——以“帆”为参照物“山”是运动的

B．“蝉噪林逾静，鸟鸣山更幽。”——“蝉噪”和“鸟鸣”是通过音色来分辨的

C．“停车坐爱枫林晚，霜叶红于二月花。”——“霜”是凝华现象

D．“举杯邀明月，对影成三人。”——“影”是光的折射形成的

6．（2分）下面是小明同学对身边的一些物理量值的估计，其中符合实际情况的是（　　）

A．普通中学生正常步行速度约为1.2m/s

B．正常人体温大约是37.8℃

C．一枚1元硬币的厚度大约为2cm

D．一块橡皮从课桌掉到地上时间约为4s

7．（2分）2021年8月6日，我国隐形战机歼﹣20在我市上空低空飞过，还展示翻滚动作，迎来大家一阵欢呼，如图甲、乙是一位军事爱好者用一架焦距不变的相机在同一位置先后两次拍到的同一架歼﹣20的画面，下列说法正确的是（　　）

A．相机的镜头相当于一片近视镜片

B．拍照时歼﹣20处于相机的二倍焦距以外

C．拍完甲之后再拍摄乙照片，此时需要将相机镜头伸长

D．翻滚的战机相对于飞行员是运动的

8．（2分）小明用针孔照相机（即小孔成像实验装置）观察蜡烛的烛焰，若保持小孔和蜡烛的烛焰位置不变，如图所示，则下列分析正确的是（　　）

A．若内筒位置不变，半透明膜上的像是正立的

B．若小孔改为小三角形，半透明膜上的像也变为三角形

C．随着蜡烛的燃烧，半透明膜上的像也随之下移

D．若取下半透明膜，透过小孔将看到的是正立的烛焰

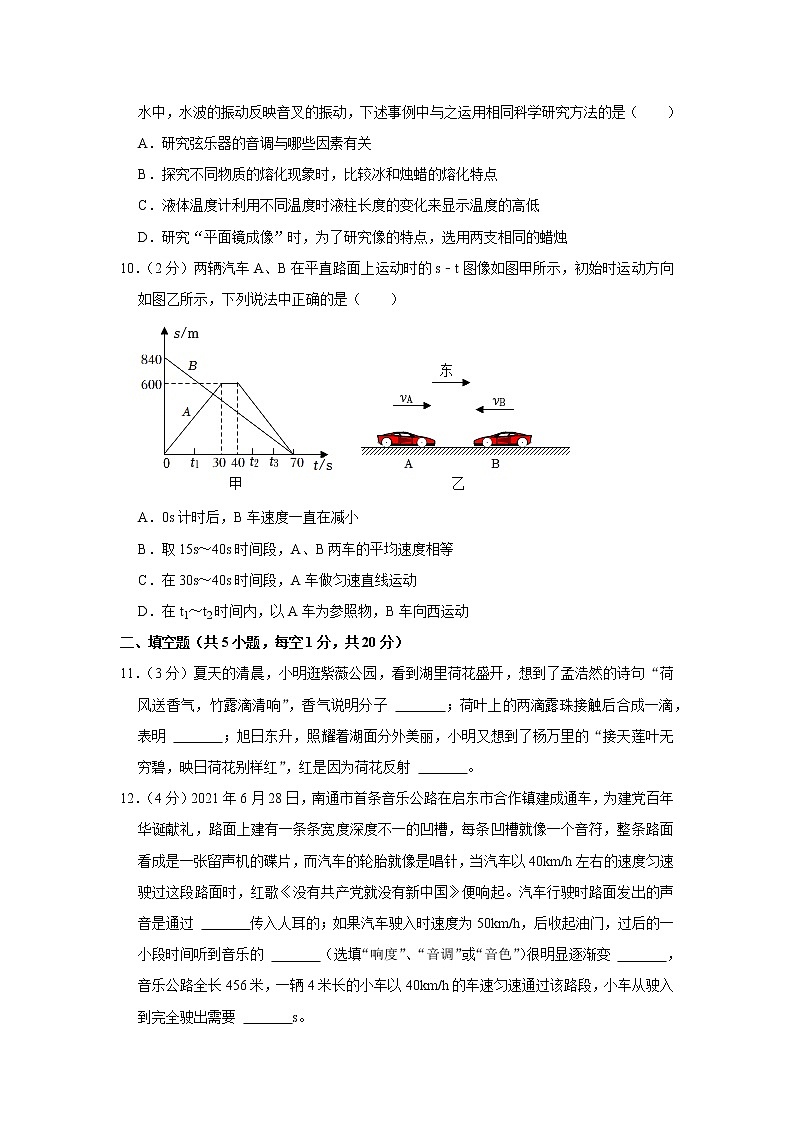

9．（2分）在物理学习的过程中，经常会用到一些科学研究方法。如：将敲击后的音叉插入水中，水波的振动反映音叉的振动，下述事例中与之运用相同科学研究方法的是（　　）

A．研究弦乐器的音调与哪些因素有关

B．探究不同物质的熔化现象时，比较冰和烛蜡的熔化特点

C．液体温度计利用不同温度时液柱长度的变化来显示温度的高低

D．研究“平面镜成像”时，为了研究像的特点，选用两支相同的蜡烛

10．（2分）两辆汽车A、B在平直路面上运动时的s﹣t图像如图甲所示，初始时运动方向如图乙所示，下列说法中正确的是（　　）

A．0s计时后，B车速度一直在减小

B．取15s～40s时间段，A、B两车的平均速度相等

C．在30s～40s时间段，A车做匀速直线运动

D．在t1～t2时间内，以A车为参照物，B车向西运动

二、填空题（共5小题，每空1分，共20分）

11．（3分）夏天的清晨，小明逛紫薇公园，看到湖里荷花盛开，想到了孟浩然的诗句“荷风送香气，竹露滴清响”，香气说明分子 　   　；荷叶上的两滴露珠接触后合成一滴，表明 　   　；旭日东升，照耀着湖面分外美丽，小明又想到了杨万里的“接天莲叶无穷碧，映日荷花别样红”，红是因为荷花反射 　   　。

12．（4分）2021年6月28日，南通市首条音乐公路在启东市合作镇建成通车，为建党百年华诞献礼，路面上建有一条条宽度深度不一的凹槽，每条凹槽就像一个音符，整条路面看成是一张留声机的碟片，而汽车的轮胎就像是唱针，当汽车以40km/h左右的速度匀速驶过这段路面时，红歌《没有共产党就没有新中国》便响起。汽车行驶时路面发出的声音是通过 　   　传入人耳的；如果汽车驶入时速度为50km/h，后收起油门，过后的一小段时间听到音乐的 　   　（选填“响度”、“音调”或“音色”）很明显逐渐变 　   　，音乐公路全长456米，一辆4米长的小车以40km/h的车速匀速通过该路段，小车从驶入到完全驶出需要 　   　s。

13．（4分）生活中处处有物态变化的现象，在下列各空中填物态变化名称。

（1）夏天吃冰棒时偶尔会有冰棒粘嘴唇的现象，“粘”是因为嘴唇上的水发生了 　   　现象。

（2）舌尖上的美味离不开肉，从冰箱冷冻室里拿出的一块冻肉，过一会儿看到其表面有一层“白粉”，这是一种 　   　现象；

（3）在浴室洗热水澡时发现卫生间里的玻璃镜面常变得模糊不清，这是 　   　现象；

（4）疫情期间，我们经常向双手喷洒酒精进行消毒，喷洒在手上的酒精很快就变干，这是酒精发生了 　   　现象。

14．（4分）行车过程中为避免司机低头观察汽车仪表、忽略路况造成事故，厂商开发出如图所示的一种抬头显示器：汽车仪表安装在驾驶台上，显示面水平朝上，司机平视，借助透明挡风玻璃就可看到竖直的仪表显示的像。行车数据在挡风玻璃上所成的像是由光的 　   　（选填“反射”或“折射”）形成的；若抬头显示器水平放置在汽车中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角度数为 　   　；某驾驶员发现在挡风玻璃上所成的像过高，不便观察，这时需要将显示器沿水平方向 　   　（选填“远离”或“靠近”）挡风玻璃；司机在挡风玻璃上看到的数字“6”，在显示器屏幕上图形是 　   　。

15．（5分）（1）如图甲所示是光在空气和玻璃两种介质中传播的路线，据图分析：折射角大小是 　   　，空气在界面的 　   　侧（选填“上”、“下”、“左”或“右”）。

（2）晴朗的一天，小明在室外把玩一块三棱镜，洁白的地砖上呈现红、橙、黄、绿、蓝、靛、紫等色光，如图乙所示，这种现象叫光的 　   　；小明产生了一个问题：不同色光对同一个凸透镜的焦距是否相同？你若是小明将如何操作 　   　；

（3）如图丙所示，在一个空的透明饮料瓶（瓶身呈圆柱状）内封闭一支铅笔，将瓶子横着按入面盆里的水面下，人眼从水面上观察瓶中的铅笔，此时的成像原理与 　   　成像原理类似（选填“防盗门上的猫眼”、“幻灯机”、“放大镜”或“照相机”）。

三、解答题（共9小题，共50分）

16．（2分）请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜右侧焦点，另一条光线平行于主光轴）。

17．（2分）画出图中光从水中射入空气中折射光线的大致方向，并标出折射角γ。

18．（2分）如图所示，请根据平面镜成像特点作出物体AB在平面镜MN中所成的像A'B'。

19．（6分）为严惩酒后驾车，公安部出台了2020最新酒驾处罚标准，资料显示：一个人在正常情况下，遇到紧急情况时的反应时间为0.75s，而人饮酒后反应时间会延长，反应距离也将增加，如图所示，酒后驾驶的司机驾车以25m/s的速度匀速行驶，突然发现前方90m处有紧急情况，经过一段反应时间（反应时间内汽车仍以原来的速度行驶）后开始紧急制动刹车，经过3s制动，汽车滑行40m撞倒障碍物后停止。求：

（1）该酒后司机在反应时间内车前行的距离；

（2）从发现情况到完全停止的这段时间内，汽车的平均速度；

（3）若该路段设有如图的交通标志，请计算说明该司机有无涉嫌超速驾驶。

20．（7分）国庆假期，小明随家人搭乘列车从上海来启东度假。列车途经常熟站、张家港、南通站、海门站，下面是列车的运行时刻表。求：

（1）列车由上海站驶往启东站的运行时间总长多少分钟；

（2）从上海站到启东站铁路全线长约256km，则列车从上海到启东的运行平均速度是多少千米每小时；

（3）现在动车安装有非常先进的列车自动保护系统，当两车前后距离较小，达到安全限定的最小距离时，列车自动保护系统会自动发出指令，改变车辆的行驶速度。某一时刻甲车在前，乙车在后，两车相距10km，在同一轨道同向行驶，它们的s﹣t图像如图所示，若两动车安全行驶限定的最小距离为6km，两车继续保持现在的速度行驶，多少分钟后自动保护系统会发出改变行驶速度的指令。

21．（6分）小亮在探究“水沸腾时温度变化的特点”的实验中：

（1）安装实验装置时，按 　   　（选填“先下后上”或“先上后下”）的顺序；为完成实验，如表中的数据表明，选用的温度计的测温物质应为 　   　；

（2）如图甲所示，某时刻温度计的示数是 　   　℃；

（3）图乙是小亮根据实验数据绘制的时间﹣温度图象（40min后停止加热）。由图象可知，水的沸点温度是 　   　℃；在30～40min内，温度计示数保持不变，此过程 　   　（选填“不再”或“继续”）吸收热量；

（4）结合图象提供的信息，在同样的环境下，给一大杯滚烫的热水降温，现有两种方法选择：

①先让滚烫的热水冷却5min，然后加一小杯冷水；

②先在滚烫的热水中加入一小杯冷水，然后冷却5min，你认为冷却效果较好的是 　   　（填序号即可）。

22．（8分）小明为探究光的折射规律设计了下面两个实验装置：

（一）如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转。

（1）实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束，这说明折射光线和入射光线位于法线 　   　；小明将光屏F向后折转一定角度后，在光屏F上不能看到折射光，说明折射光线和入射光线 　   　（选填“在”或“不在”）同一平面内；

（2）小明将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑B向 　   　（选填“左”、“右”或“上”）移动；

（3）小明继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明 　   　。

（二）小明让一束光强不变的激光从某玻璃斜射向空气（如图乙、丙），不断调整入射角，通过实验得到如表格：

（4）光的折射现象一般都会伴随着反射现象的发生，当入射角增大时，折射角 　   　；折射光线的能量 　   　（选填“增大”、“减小”或“不变”）；

（5）当入射角α≥41.8°时，折射光消失，反射光会变得更亮，即发生光的全反射现象。图像丁中的图线 　   　（选填“a”或“b”）反映了上述实验中的两角关系；

（6）通过对实验数据的分析特点可知，如果光从空气射向玻璃，　   　（选填“能”或“不能”）发生全反射现象。

23．（7分）小明同学是位魔方爱好者，学习了“测量小车运动的平均速度”后，小明想在家进行“

（1）该实验中需要用 　   　测量魔方滚动通过的路程，利用机械停表测量魔方滚动的时间；

（2）开始实验后，小明将魔方从左侧斜面的最高位置由静止开始释放使其滚下，然后正确测量出魔方从右侧斜面底端A点滚上去通过的路程和所用时间，并将部分实验数据记录在如表中，魔方通过C点时停表的示数如图丙所示，则魔方在AC段运动的时间为 　   　s；

（3）由实验数据可知：魔方在BC段的平均速度为 　   　cm/s（计算结果保留两位小数）；通过计算可知魔方在AB段的平均速度 　   　（选填“大于”、“小于”或“等于”）在BC段的平均速度；魔方从斜面底端滚动到斜面顶端的运动是 　   　（选填“加速”、“减速”或“匀速”）运动；

（4）实验前必须学会熟练使用停表，如果在魔方未到达A点就开始计时，则会使所测AC段的平均速度vAC偏 　   　（选填“大”或“小”）；

（5）请你根据小明的实验数据并结合自身生活经验，在图丁中大体画出魔方由A点滚动至C点的s﹣t图像。

24．（10分）阅读短文，回答问题：

智能汽车

汽车是我们生活中的代步工具，随着科学技术的发展，汽车也越来越智能化。冬天，前挡风玻璃上出现白雾时，汽车能自动启动除雾功能，向前挡玻璃吹出热风，一会儿白雾就消失了。车身配有多个雷达，能够判断车与障碍物的距离，充分提高了行车的安全性。车窗采用“智能玻璃”，这种玻璃具有单向透光功能，使用时反射面必须是迎光面，就能从车内看到车外明亮的景物，而从车外看不见较暗的车内景象，这种玻璃还能根据车外的光照度自动调节透明度（透明度是指车内光照度与车外光照度的比值），实现车内的光照度为一个适宜的定值，经测算车外光照度和玻璃的透明度的关系如图像甲。

（1）冬天行车时，汽车挡风玻璃的 　   　（选填“内”或“外”）侧容易出现一层白雾，这是 　   　现象（填写物态变化的名称）。

（2）下列与汽车相关的说法中正确的是 　   　。

A.汽车雷达能够发出次声波，判断车与障碍物的距离

B.透过玻璃看到的“车外的景物”是景物的虚像

C.玻璃具有单向透光功能时，光路是不可逆的

D.汽车倾斜的前挡玻璃，使车内物体成的像位于司机平视的下方，不妨碍司机视线

（3）薄膜式太阳能电板应设计成 　   　（选填“黑色”或“白色”）；

（4）车窗“智能玻璃”在使用时反射面必须朝向车 　   　（选填“内”或“外”）一侧；根据车外光照度和玻璃的透明度的关系图甲可知，当车外光照度为120Lx时，“智能玻璃”的透明度会自动调节为 　   　%。

（5）在某段区间测速路段，交管部门在公路上设置了固定测速仪.如图乙所示，汽车向放置在路中的测速仪匀速驶来，测速仪向汽车发出两次短促的超声波信号（超声波速度是340m/s），第一次发出信号到测速仪接收到信号用时0.5s，第二次发出信号到测速仪接收到信号用时0.3s，若两次发出信号的间隔是0.95s，汽车在两次接收到信号间隔过程中行驶的距离是多少米？汽车速度又是多少米每秒。（写出具体解答过程）

答案与解析

一、选择题（共10小题，每小题2分，共20分，每小题给出的四个选项中只有一个选项符合题意，答案请按要求填涂在答题卷上）

1．【解答】解：立竿见影的原因是光在同种均匀介质中沿直线传播；

A、小孔成像的原因是光的直线传播，与“立竿见影”原因相同，故A正确；

B、筷子在水面处“断”了和雨后天空中出现彩虹，均是光的折射现象，与“立竿见影”原因不相同，故B、C错误；

D、山在水中的“倒影”是光的反射现象，与“立竿见影”原因不相同，故D错误。

故选：A。

2．【解答】解：A、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热；

B、冰雪消融，是雪由固态变成液态的过程，属于熔化现象，熔化吸热；

C、滴水成冰，是水由液态变成固态的过程，属于凝固现象，凝固放热；

D、霜是空气中的水蒸气遇冷凝华为固体的冰晶，此过程放热。

所以吸放热情况与其他三个不同的是B。

故选：B。

3．【解答】解：A、声音的传播需要介质，声音不能在真空中传播，空间站外是真空状态，因此在空间站的王亚平不能听到隆隆的雷声，故A错误；

B、演奏二胡时，用不同手指按弦是为了改变琴弦振动的频率，可以改变音调，故B错误；

C、超声波是指频率高于20000Hz的声音，人耳听不到超声波，故C错误；

D、道路两旁的隔音墙可以在噪声的传播过程中阻碍噪声的传播，故D正确。

故选：D。

4．【解答】解：A、光年是指光在一年中走过的距离，因此在天文学中，用“光年”作为长度单位，故A错误；

B、摩擦起电的过程中，转移的是电子，质子不能转移；带正电的物体失去电子，故B错误；

C、宇宙是一个有层次的天体结构系统，处于膨胀之中，故C正确；

D、原子由原子核和核外电子组成，原子核包括质子和中子两部分，所以原子不是最小的粒子，原子可再分，故D错误；

故选：C。

5．【解答】解：A、“孤帆一片日边来”，以“帆”为参照物，“山”的位置发生了变化，是运动的，故A正确；

B、、“蝉噪”和“鸟鸣”是通过声音的音色来分辨的，故B正确；

C、霜是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故C正确；

D、当光遇到不透明物体时，在物体的后方形成一个暗区，这就是所谓的影子；对影成三人中的“影”是光的直线传播形成的，故D错误。

故选：D。

6．【解答】解：A、中学生正常步行速度约为1.2m/s，符合实际，故A正确；

B、正常人体温大约是36.8℃，故B错误；

C、一枚1元硬币的厚度大约为2mm，故C错误；

D、橡皮从课桌掉到地上时间约为0.5s，故D错误。

故选：A。

7．【解答】解：

AB、照相机的镜头是一个凸透镜；拍照时，歼﹣20处于相机的二倍焦距之外，故A错误，B正确；

C、拍完甲之后再拍摄乙照片，像变小了，像距变小，此时需要将相机镜头缩短，故C错误；

D、相翻滚的战机相对于飞行员之间没有发生位置的变化，是静止的，故D错误。

故选：B。

8．【解答】解：A、小孔成的像是倒立的，故A错误；

B、烛焰经小孔成倒立的实像，像的形状与烛焰形状相同，像与小孔的形状无关，即蜡烛在塑料薄膜上成的像是烛焰的倒立实像，故B错误；

C、保持小孔、屏和烛焰的位置都不变，蜡烛燃烧变短，根据光的直线传播，烛焰在屏上成的像在原来像的位置上方，

半透明膜上的像也随之上移，故C错误；

D、若取下塑料薄膜，透过小孔，根据光的直线传播，将看到的是正立的烛焰，故D正确。

故选：D。

9．【解答】解：声音是物体振动产生的，音叉振动不容易直接观察，通过发声音叉能激起水花，说明音叉在振动，采用的是转换法。

A、研究弦乐器的音调与哪些因素有关时，因涉及到多个因素，需要采用控制变量法，故A错误；

B、研究熔化现象时，比较冰、蜡烛的熔化特点，采用的是对比法，故B错误；

C、液体温度的变化会引起体积的变化，所以液体温度计利用液柱长度的变化来显示温度高低，采用的是转换法，故C正确；

D、研究“平面镜成像”时，为了研究像的特点，选用两支相同的蜡烛，采用的是等效替代法，故D错误。

故选：C。

10．【解答】解：A、由图甲可知，B车的s﹣t图像是倾斜直线，即通过的路程与所用时间成正比，说明B车一直做匀速直线运动，则B车的速度不变，故A错误；

BC、由图甲可知，0～30s内，A车的s﹣t图像是倾斜直线，说明A车这段时间内做匀速直线运动，

则这段时间内A车的速度为：vA＝＝＝20m/s；

由可知在15～30s内，A车通过的路程为：s1＝vAt1＝20m/s×（30s﹣15s）＝300m；

30～40s内，A车的s﹣t图像是平行于时间轴的直线，即路程无变化，说明这段时间内A车处于静止状态，

则A车在15～40s内通过的路程等于15～30s内通过的路程，即s2＝s1＝300m，

则15～40s内，A车的平均速度为：vA′＝＝＝12m/s；

B车的速度为：vB＝＝＝12m/s；则取15s～40s时间段，A、B两车的平均速度相等，故C错误，B正确；

D、结合图甲和图乙可知，B车一直向西运动；A车开始向东运动，在t1～t2时间内改变方向后也向西运动；

由图甲可知，在t1～t2时间内，两车之间的距离逐渐变小，B车通过的路程小于A车通过的路程，由v＝可知A车的速度小于A车的速度，因此以A车为参照物，B车向东运动，故D错误。

故选：B。

二、填空题（共5小题，每空1分，共20分）

11．【解答】解：（1）“荷风送香气”是扩散现象，扩散现象表明分子在不停地做无规则运动，荷叶上的雨滴露珠接触后合成一滴，表明分子间存在引力；

（2）因为不透明的彩色物体只能反射和物体相同颜色的色光，因此，形成“别样红”是因为荷花反射了红光。

故答案为：不停地做无规则运动；分子间存在引力；红光。

12．【解答】解：声音可以在空气中传播，汽车行驶时发出的声音是通过空气传入人耳的；

由题意可知，汽车行驶的速度越慢，汽车轮胎单位时间内接触到的凹槽就越少，接触频率越小，所以听到的声音的音调越低；

小车完全通过音乐公路行驶的路程为：s＝L车+L路＝4m+456m＝460m，

由v＝可知小车需要的时间为：。

故答案为：空气；音调；低；41.4。

13．【解答】解：（1）吃冰棒时偶尔会有冰棒粘嘴唇的现象，是嘴唇上的水遇冷凝固成冰，“粘”是因为嘴唇上的水发生了凝固现象；

（2）从冰箱冷冻室里拿出一块冻肉，空气中温度较高的水蒸气遇到温度较低的冻肉凝结成小冰晶，形成霜，这一种凝华现象；

（3）洗热水澡时，空气中热的水蒸气比较多，空气中热的水蒸气遇冷的镜面变成小水珠，这是液化现象；

（4）消毒酒精喷到手上后，会很快变干，是酒精在常温下由液态变为气态，即发生了汽化现象。

故答案为：（1）凝固；（2）凝华；（3）液化；（4）汽化。

14．【解答】解：（1）挡风玻璃相当于平面镜，根据平面镜成像特点和原理可知，行车数据在挡风玻璃上所成的像是由于光的反射成虚像；

（2）车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，则挡风玻璃与水平面夹角为45度；

（3）因为像到平面镜的距离随着物体到镜面的距离减小而减小，当发现挡风玻璃所成的像过高，不便于观察，这时就需要将显示器沿水平方向靠近挡风玻璃；

根据平面镜成像特点，像和物关于镜面对称，司机在挡风玻璃上看到的数字6与其在显示器屏幕上的数字是对称的，为。

故答案为：反射；45°；靠近；。

15．【解答】解：（1）根据右图可知，∠AON＝90°﹣20°＝70°＝∠BON，说明在MM′的左侧发生了光的反射现象，所以，水平方向的直线NN′为法线，竖直方向的直线MM′为界面，因反射光线、折射光线与法线分居法线的两侧，所以BO为入射光线，OA为反射光线，OC为折射光线，则∠BON为入射角，∠N′OC为折射角，且∠N′OC＝90°﹣50°＝40°；此时的折射角小于入射角，则空气在界面的左侧；

（2）太阳光经三棱镜后，光屏上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，这种现象叫做光的色散；

因为不同颜色的光经玻璃的折射本领不同，用红光和紫光平行于同一个凸透镜的主光轴射入，偏折能力强的焦距较大；

（3）将空的透明饮料瓶横着按入面盆里的水面下，此时瓶子和水相当于是一个凹透镜，铅笔反射的光线经过凹透镜时成正立、缩小的虚像。

防盗门上的猫眼就是凹透镜；幻灯机、放大镜或照相机利用的是凸透镜。

故答案为：（1）40°；左；（2）色散；用红光和紫光平行于同一个凸透镜的主光轴射入；（3）防盗门上的猫眼。

三、解答题（共9小题，共50分）

16．【解答】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：

17．【解答】解：过入射点作法线，根据光由水中斜射入空气中时，折射角大于入射角，在法线右侧的空气中画出折射光线，如图所示：

18．【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜中的像。如图所示：

19．【解答】解：（1）该酒后司机在反应时间内车前行的距离s1＝90m﹣40m＝50m；

（2）司机的反应时间t1＝＝＝2s，

从发现情况到完全停止的总时间t＝t1+t2＝2s+3s＝5s，

汽车的平均速度v＝＝＝18m/s＝64.8km/h；

（3）司机在反应时间内的车速v1＝25m/s＝90km/h，

从图中可知，该路段限速80km/h＜90km/h，该司机涉嫌超速驾驶。

答：（1）该酒后司机在反应时间内车前行的距离为50m；

（2）从发现情况到完全停止的这段时间内，汽车的平均速度为64.8km/h；

（3）该司机涉嫌超速驾驶。

20．【解答】解：（1）列车由上海站驶往启东站的运行时间总长为t＝9：06﹣6：26＝2h40min＝160min＝h；

（2）从上海站到启东站铁路全线长约256km，则列车从上海到启东的运行平均速度v＝＝＝96km/h；

（3）由图可知甲车的速度为：v1＝＝＝240km/h，

由图可知乙车的速度为：v2＝＝＝300km/h，

两车继续保持现在的速度还可行驶的时间：t0＝＝＝h＝4min，

即两车继续保持现在的速度行驶，4min后自动保护系统会发出改变行驶速度的指令。

答：（1）列车由上海站驶往启东站的运行时间总长160分钟；

（2）列车从上海到启东的运行平均速度是96km/h；

（3）4分钟后自动保护系统会发出改变行驶速度的指令。

21．【解答】解：

（1）实验中还需要一个测量时间的工具是秒表；在安装、调整实验器材时，要先安装下面的酒精灯用外焰加热。水的沸点大约在100℃左右，由表格数据知，水银在﹣39℃～357℃之间是液态，水银作为测温物质合适；酒精在﹣117℃～78℃之间是液态，100℃时酒精早就成为气态了，不能根据液体热胀冷缩性质进行工作。所以温度计工作物质选择水银；

（2）如图甲所示，某时刻温度计的示数是96℃；

（3）水沸腾时，不断吸收热量，温度保持不变，这个不变的温度是水的沸点，图中所示水的沸点是100℃；在30～40min内，温度计示数保持不变，水在沸腾过程中是要不断吸收热量；

（4）结合图象提供的信息，水和环境的温度差越大，降温越快，水和环境的温度差越小，降温越慢，即液体降温时温度越高降温越快，所以，在同样环境条件下，给一大碗滚烫的热水降温时，应先让滚烫的热水冷却5min，然后加一小杯冷水，故选①。

故答案为：（1）先下后上；水银；（2）96；（3）100；继续；（4）①。

22．【解答】解：（1）实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束，这说明折射光线和入射光线位于法线两侧；当F板向后折转一定的角度后，则呈现折射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到折射光，但此时折射光线和入射光线在同一平面内；

（2）若杯中的水增多，如图所示：

可见，当水增多时，液面升高，入射角不变，折射角也不变，光斑会向左移动；

（3）小明继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，这说明：在光的折射现象中，光路是可逆的；

（4）由表中数据可知：当入射角增大时，折射角也随着增大，反射光线能量增大，那么折射光线的能量减小；

（5）由表格数据可知：入射角增大折射角也增大，当入射角等于41.8°时，反射能量达到100%，就发生了全反射现象；

折射角随着入射角的增大而增大，但折射角总大于入射角，而图b中，当入射角等于45°时，反射角也等于45°，a图象中的折射角始终大于入射角，因此图a反映了折射角与入射角的关系；

（6）由表中数据分析可得出结论，要发生全反射，入射角要小于折射角，若光从空气斜射向玻璃，则入射角大于折射角，不能发生全反射。

故答案为：（1）两侧；在；（2）左；（3）在光的折射现象中，光路是可逆的；（4）增大；减小；（5）a；（6）不能。

23．【解答】解：（1）该实验中需要用刻度尺测量魔方滚动通过的路程；

（2）魔方通过C点时停表的示数如图丙所示，为5s，则魔方在AC段运动的时间为5s；

（3）小车在BC段的路程sBC＝80cm﹣40cm＝40cm，时间tBC＝tAC﹣tAB＝5s﹣2s＝3s，小车在BC段的平均速度vBC＝＝≈13.3cm/s；

小车在AB段的路程sAB＝40cm，时间tAB＝2s，小车在AB段的平均速度vAB＝＝＝20cm/s＞vBC，故魔方从斜面底端滚动到斜面顶端的运动是减速运动；

（4）如果在魔方未到达A点就开始计时，则会使所测AC段的时间偏大，根据v＝可知平均速度vAC偏小；

（5）魔方从斜面底端滚动到斜面顶端的运动是减速运动，用时5s，通过的路程为80cm，并且根据生活经验可知，随着高度的增加，魔方在从斜面底端滚动到斜面顶端的过程中速度的减小量越来越小，故魔方由A点滚动至C点的s﹣t图像如下：

故答案为：（1）刻度尺；（2）5；（3）13.3；大于；减速；（4）小；（5）魔方由A点滚动至C点的s﹣t图像见解答图。

24．【解答】解：（1）白雾的实质是空气中的水蒸气液化成的小水滴，冬天室外温度低，车内空气中的水蒸气遇到温度较低的玻璃，会在玻璃内测发生液化。

（2）A、汽车雷达发出的是超声波而不是次声波，故A选项不正确；

B、透过玻璃窗，我们看到的“车外的景物”是人眼逆着折射光线看到的虚像，故B选项正确；

C、单向玻璃的透过的光也是具有可逆性的，只不过玻璃上镀了一层膜，导致亮的一面有强烈的反射光，所以只能单向透光，故C选项不正确；

D、汽车倾斜的前挡玻璃，使车内物体成的像位于司机平视的上方，妨碍司机视线，故D选项不正确。

故选：B。

（3）黑色能够减少光的反射；

（4）智能玻璃”具有单向透光功能，使用时反射面必须是迎光面，所以反射面必须在玻璃外侧；

根据图丙可知，车内光照度为：300Lx×20%＝60Lx，当车外光照度为120Lx时，透明度会调节为＝50%。

（5）①第一次发出信号到测速仪接收到信号用时0.5s，所以第一次信号到达汽车的时间为0.25s，

由v＝可得：汽车接收到第一次信号时，汽车距测速仪：

s1′＝v声t1′＝340m/s×0.25s＝85m；

第二次发出信号到测速仪接收到信号用时0.3s，所以第二次信号到达汽车的时间为0.15s，

汽车接收到第二次信号时，汽车距测速仪：

s2′＝v声t2′＝340m/s×0.15s＝51m；

汽车在两次信号的间隔过程中，行驶了：s′＝s1′﹣s2′＝85m﹣51m＝34m；

②这34m共用了：t′＝t﹣t1′+t2′＝0.95s﹣0.25s+0.15s＝0.85s，

所以汽车的车速为：v′＝＝＝40m/s。

故答案为：（1）内；液化；（2）B；（3）黑色；（4）外；50；（5）34m；40m/s。
