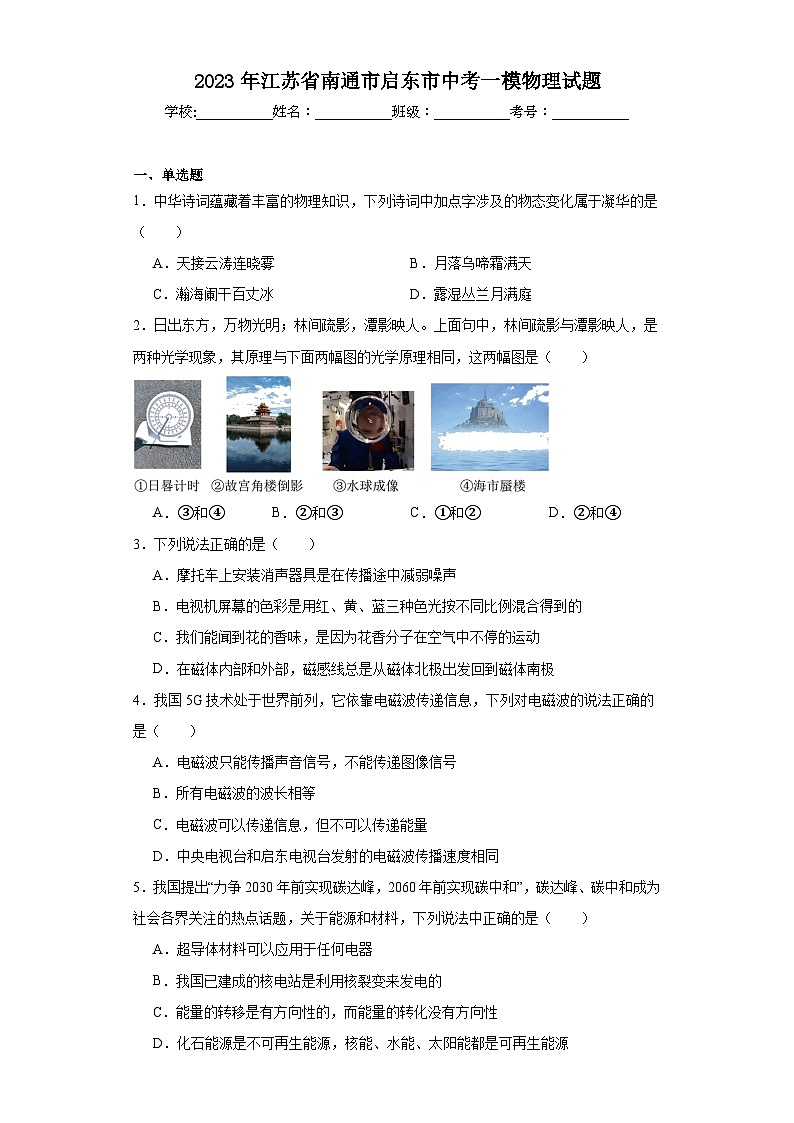

2023年江苏省南通市启东市中考一模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．中华诗词蕴藏着丰富的物理知识，下列诗词中加点字涉及的物态变化属于凝华的是（　　）
A．天接云涛连晓雾 B．月落乌啼霜满天
C．瀚海阑干百丈冰 D．露湿丛兰月满庭
2．日出东方，万物光明；林间疏影，潭影映人。上面句中，林间疏影与潭影映人，是两种光学现象，其原理与下面两幅图的光学原理相同，这两幅图是（　　）

A．③和④ B．②和③ C．①和② D．②和④
3．下列说法正确的是（　　）
A．摩托车上安装消声器具是在传播途中减弱噪声
B．电视机屏幕的色彩是用红、黄、蓝三种色光按不同比例混合得到的
C．我们能闻到花的香味，是因为花香分子在空气中不停的运动
D．在磁体内部和外部，磁感线总是从磁体北极出发回到磁体南极
4．我国5G技术处于世界前列，它依靠电磁波传递信息，下列对电磁波的说法正确的是（　　）
A．电磁波只能传播声音信号，不能传递图像信号
B．所有电磁波的波长相等
C．电磁波可以传递信息，但不可以传递能量
D．中央电视台和启东电视台发射的电磁波传播速度相同
5．我国提出“力争2030年前实现碳达峰，2060年前实现碳中和”，碳达峰、碳中和成为社会各界关注的热点话题，关于能源和材料，下列说法中正确的是（　　）
A．超导体材料可以应用于任何电器
B．我国已建成的核电站是利用核裂变来发电的
C．能量的转移是有方向性的，而能量的转化没有方向性
D．化石能源是不可再生能源，核能、水能、太阳能都是可再生能源

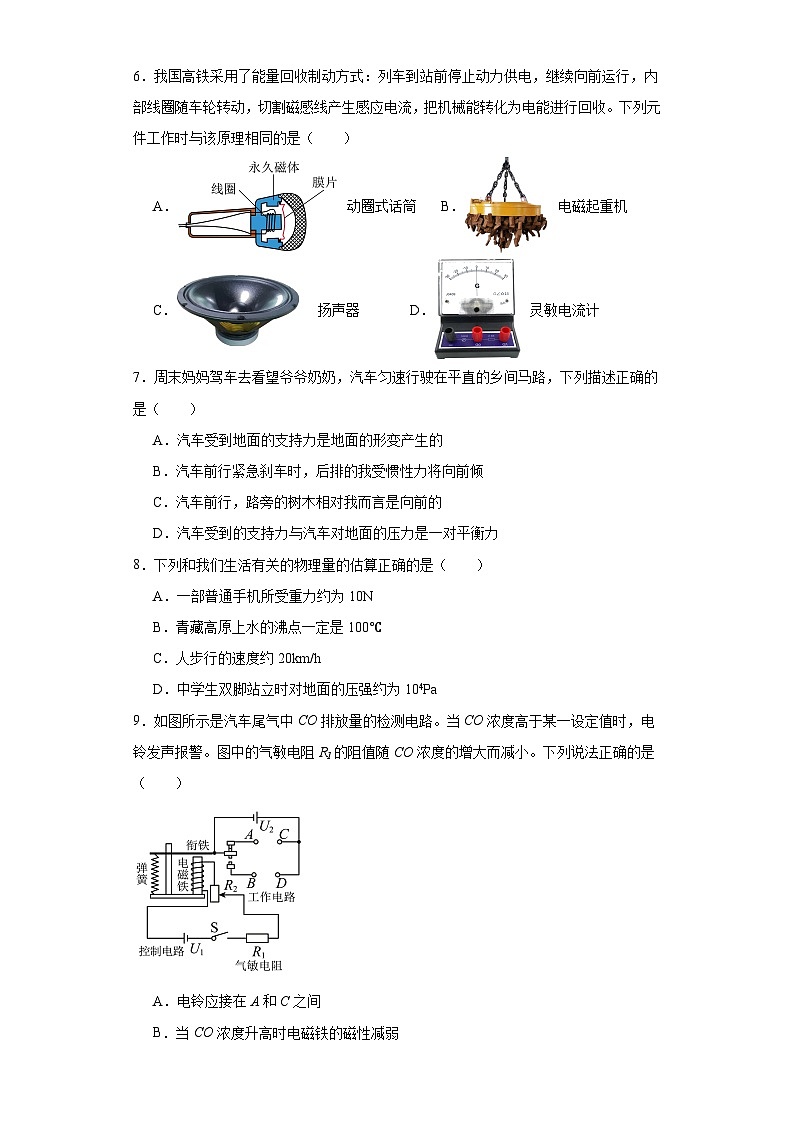

6．我国高铁采用了能量回收制动方式：列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能进行回收。下列元件工作时与该原理相同的是（　　）
A．  动圈式话筒 B．  电磁起重机
C．    扬声器 D．  灵敏电流计
7．周末妈妈驾车去看望爷爷奶奶，汽车匀速行驶在平直的乡间马路，下列描述正确的是（　　）
A．汽车受到地面的支持力是地面的形变产生的
B．汽车前行紧急刹车时，后排的我受惯性力将向前倾
C．汽车前行，路旁的树木相对我而言是向前的
D．汽车受到的支持力与汽车对地面的压力是一对平衡力
8．下列和我们生活有关的物理量的估算正确的是（　　）
A．一部普通手机所受重力约为10N
B．青藏高原上水的沸点一定是100℃
C．人步行的速度约20km/h
D．中学生双脚站立时对地面的压强约为104Pa
9．如图所示是汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中的气敏电阻R1的阻值随CO浓度的增大而减小。下列说法正确的是（　　）

A．电铃应接在A和C之间
B．当CO浓度升高时电磁铁的磁性减弱
C．电源用久后，电压U1会减小，则报警的CO最小浓度比设定值高
D．为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移

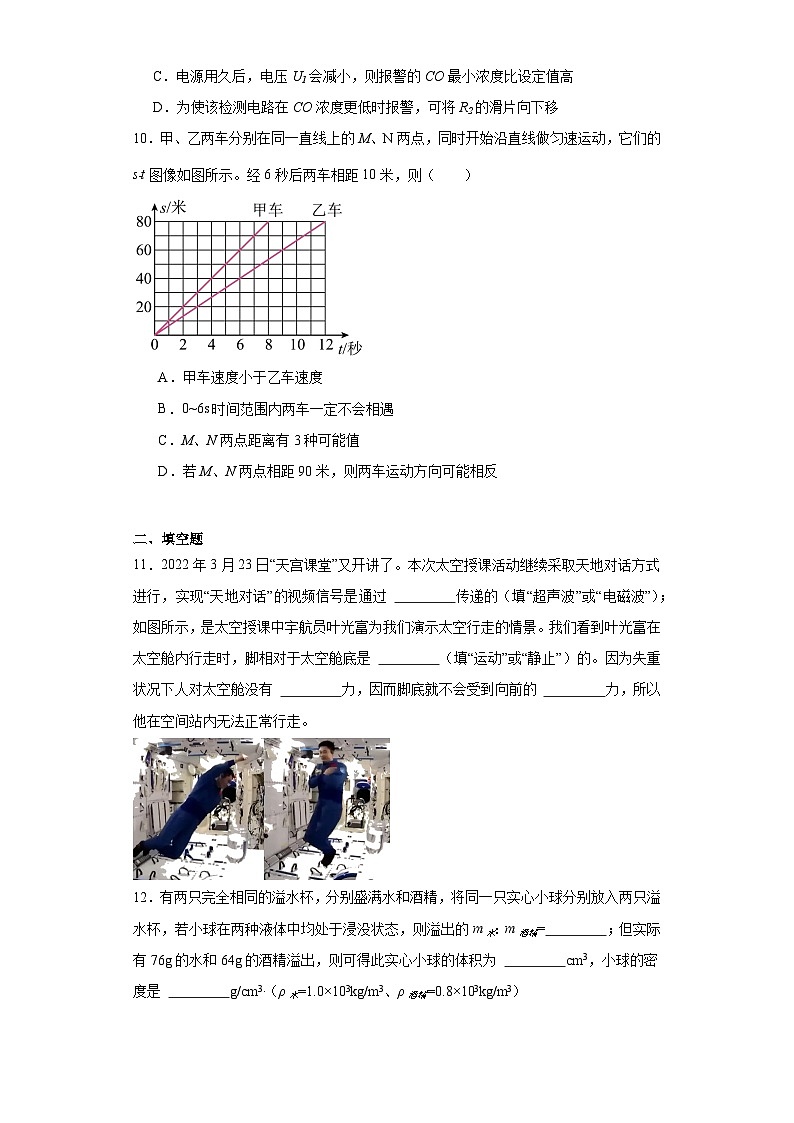

10．甲、乙两车分别在同一直线上的M、N两点，同时开始沿直线做匀速运动，它们的s﹣t图像如图所示。经6秒后两车相距10米，则（　　）

A．甲车速度小于乙车速度
B．0~6s时间范围内两车一定不会相遇
C．M、N两点距离有3种可能值
D．若M、N两点相距90米，则两车运动方向可能相反

二、填空题
11．2022年3月23日“天宫课堂”又开讲了。本次太空授课活动继续采取天地对话方式进行，实现“天地对话”的视频信号是通过 传递的（填“超声波”或“电磁波”）；如图所示，是太空授课中宇航员叶光富为我们演示太空行走的情景。我们看到叶光富在太空舱内行走时，脚相对于太空舱底是 （填“运动”或“静止”）的。因为失重状况下人对太空舱没有 力，因而脚底就不会受到向前的 力，所以他在空间站内无法正常行走。

12．有两只完全相同的溢水杯，分别盛满水和酒精，将同一只实心小球分别放入两只溢水杯，若小球在两种液体中均处于浸没状态，则溢出的m水：m酒精= ；但实际有76g的水和64g的酒精溢出，则可得此实心小球的体积为 cm3，小球的密度是 g/cm3.（ρ水=1.0×103kg/m3、ρ酒精=0.8×103kg/m3）

三、实验题
13．利用如图所示的实验器材探究“液体内部压强特点”。
（1）实验前，应保证U形管中两侧液面 ；
（2）将探头先后放入水桶中的A、B两位置，通过观察U形管左右两侧液面产生高度差来判断液体内部压强大小，这种研究方法是 。比较甲、乙两图可初步得出结论为： ；
（3）图乙中，探头在B点固定深度，转动探头改变其橡皮膜的方向，无论向哪个方向U形管中液面的高度差都不变，这说明液体内部同一深度向各个方向的压强 。


四、填空题
14．如图甲，放在水平地面上的物体受到方向不变的水平推力F作用，F-t和v-t图像分别如图乙。由图像可知：t=2s时，物体受到的摩擦力是 N；t=5s时物体受到的摩擦力是 N，此摩擦力的反作用力是 ；t=8s时物体的运动状态 （填“改变”或“不改变”）。


五、实验题
15．小明进行“测量橙汁的密度”实验。

（1）小明将天平放在水平桌面进行调节平衡，游码移至标尺零刻度线处，指针静止时如图甲所示，则接下来的操作是： ；
（2）为了测量结果更准确，下列实验步骤的合理顺序是 （用字母表示）；
A．计算橙汁的密度
B．用天平测出空烧杯的质量
C．烧杯中盛适量的橙汁，用天平测出橙汁和烧杯的总质量
D．调节天平平衡
E.将烧杯中的橙汁全部倒入量筒中，读出橙汁的体积
（3）小明测量橙汁和烧杯总质量时，如图乙所示操作，请你指出他的不妥之处 ，若如图乙测量，则总质量为 g。
（4）不用量筒，只需添加一个完全相同的烧杯和适量的水，也可以完成该实验。
实验步骤如下：
a、用已调好的天平测出空烧杯的质量，记为m0.；
b、向一个烧杯倒入适量橙汁，用天平测出橙汁和烧杯的总质量，记为m1.；
c、向另一个相同烧杯中倒入与橙汁等深度的水（如图丙），用天平测出水和烧杯的总质量，记为m2.；
d、橙汁的密度ρ橙汁= （水的密度用ρ水表示）。

六、作图题
16．闭合开关，小磁针静止在螺线管左侧，在图中括号内标出电源“+”或“-”极，并用箭头标出图中磁感线方向。

17．质地均匀的小球从弹簧正上方竖直下落，压缩弹簧减速下降，请作出此时小球所受力的示意图。

18．如图，凸透镜的焦点为F，光心为O。

①在图中画出S点发出的光线a经过透镜光心后的光线
②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。

七、计算题
19．一座公路桥头旁立有一块如图所示的标志牌，用来表示对过桥车辆的限制，现有一辆总重为3×104N的卡车，卡车共有四个轮子，每个车轮与地面的接触面积为0.05m2。在水平公路上匀速行驶，已知地面对它的摩擦阻力是其自身重力的0.2倍。（g取10N/kg）求：
（1）通过计算回答这辆卡车能不能通过此桥？
（2）计算卡车对地面的压强；
（3）汽车以90km/h的速度匀速直线运动时，若此时另外考虑到空气阻力大小是200N，则汽车发动机的牵引力为多大？

20．某地有制作冻豆腐的习惯，小天妈妈买来0.4kg鲜豆腐，其密度为1.25g/cm3。将鲜豆腐冰冻后化冻，让水全部流出，留下数量繁多的孔洞，豆腐整体外形不变（即总体积不变），变成了不含水分的海绵豆腐（俗称冻豆腐），在涮锅时可以充分吸收汤汁达到增加口感的目的，海绵豆腐内所有孔洞的体积占总体积的50%。求：（ρ冰=0.9×103kg/m3）
（1）鲜豆腐的体积；
（2）冰冻的鲜豆腐中冰的质量；
（3）海绵豆腐的实心部分密度。

八、实验题
21．在“探究水在沸腾前后温度变化的特点”实验中，两组同学从图甲、乙两图所示的实验装置中各选一套来完成实验。

（1）按图甲所示的实验装置组装器材，先调整铁架 （选填“A”或“B”）处；
（2）图丙是实验中某一时刻温度计示数，其读数是 ℃。同时发现温度计玻璃外壳上有水雾，原因是水蒸气发生了 （填物态变化名称）；
（3）观察到丁图中的实验现象是在水沸腾 （选填“前”或“时”）；
（4）图戊是两个小组根据各自的实验数据绘制的“温度—时间”图像，分析图像知：其中图线 （选填“a”或“b”）是根据甲实验装置的数据绘制的；
（5）沸腾后移开酒精灯，发现烧杯内的水没有立即停止沸腾，可能的原因是 。
22．在如图探究“平面镜成像特点”和“凸透镜成像规律”实验中：

（1）用玻璃板代替平面镜实验时，会看到两个不重合的像，原因是 。为了便于比较像与物的大小关系，应选择 的两支蜡烛；
（2）当蜡烛A远离玻璃板时，像的大小 （填“变大”、“变小”或“不变”）；
（3）实验前，小明将凸透镜、光屏如图乙放置，光屏上获得一个最小最亮的光点，若用此凸透镜探究“凸透镜成像规律”，点亮的蜡烛与凸透镜的距离为 cm时，才能在合适位置的光屏上找到等大倒立的像；
（4）如图丙所示，光屏上已经成一清晰的像。若保持蜡烛和光屏的位置固定不动，当把凸透镜移动到 cm刻度线处，光屏上能再次成清晰的 像（填“放大”或“缩小”或“等大”）；
（5）如图丁所示，光屏上出现烛焰清晰的像，取走老花眼镜，屏上的像变模糊了，此时要使屏上的像变清晰，需向 （填“远离”或“靠近”）凸透镜的方向移动蜡烛。
23．如图探究影响滑动摩擦力大小的因素，物体A的重为12N。

（1）探究A的摩擦力 （选填“保证”或“无需保证”）匀速直线拉动木板；
（2）由图甲、乙两次实验，可以探究滑动摩擦力与 的关系；
（3）由甲、丙两图的实验得出结论： ，由此可知丁图中氢气球对A向上的拉力为 N；
（4）在实验后交流的过程中，小华发现有同学设计的实验装置如图戊所示，实验时，在托盘中放入适量的砝码，使木块相对木板做匀速直线运动。请回答下列问题：
①为了测量木块的滑动摩擦力，需要测量的物理量是 （填选项）；
A．木块的质量m1
B．砝码的质量m2
C．托盘和砝码的总质量m3
②木块的滑动摩擦力表达式为f= （用已知和测量的物理量符号表示）；
③小华猜想：摩擦力的大小可能跟接触面的面积有关。于是，他在上述实验的基础上，将木块沿竖直方向切去一部分后；用剩下的部分继续进行实验，测得的滑动摩擦力变小。由此得出：滑动摩擦力的大小随接触面积的减小而减小。你认为她的探究过程存在的问题是 ；正确的做法是：小华将木块沿竖直方向切去一部分后， ，进行实验。

九、综合题
24．阅读短文，回答问题。
扫地机器人的“眼睛”
扫地机器人能自动避开障碍物，像是长了眼睛，它的“眼睛”是什么呢？目前市面上大部分机型使用的是红外探测器。红外探测器测距的原理如图所示，红外发射器以一定的角度发射红外光束，光束遇到物体被反射，再通过有滤光作用的凸透镜（又叫滤镜）后照射到CCD检测器上的某一位置，该位置不在透镜的主光轴（中心线）上，偏离的距离叫偏移值L。根据几何关系可知：物体离传感器越远，L就越小。在知道了偏移值L两中心线间距X以及滤镜的焦距f后，可以计算得到距离D，也就知道物体有多远了。
CCD检测器能将测得的光信号转化为电信号，电信号的大小叫做探测器的输出值，输出值与偏移值L成正比，L增大2倍，输出值也增大2倍，当然有例外，当D很小时，L值较大，光点可能超出探测器的探测范围，即L超过某一值时，输出值会随着L的增大而快速变小，直至变为零；当D很大时，L值又会很小，这时检测器能否分辨得出这个很小的L值成为关键，也就是说CCD的分辨率决定能不能获得足够精确的L值，要检测越远的物体，CCD的分辨率要求就越高，所以通常的探测器只能在一定的范围内有效测量距离D。
扫地机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如下表。真空度指主机内部气压与外界的气压差。风量指单位时间内通过吸尘电机排出的空气体积。吸尘电机吸入功率与输入功率的比值叫做效率。
真空度（Pa）
400
450
500
550
600
风量（m3/s）
0.025
0.02
0.017
0.015
0.013
吸入功率（W）
10.00

8.50
8.25
7.80
（1）红外传感器发射红外光束，遇到物体时，光束会发生 ；滤镜对光线有 （填“会聚”或“发散”）作用。机器人工作时，主机内部的气压 （填“大于”、“小于”或“等于”）大气压而产生吸力；
（2）若某品牌红外探测器：甲探测范围10cm~80cm，乙探测范围20cm~150cm，则 （填“甲”或“乙”）的CCD检测器分辨率较低；
（3）由上表数据可知，当风量为0.02m3/s时，若吸尘电机的输入功率为25W，此时其效率为 %；上述风量下，5min内通过吸尘电机排出的空气质量为 kg；（取ρ空气=1.3kg/m3）；
（4）文中所述的红外探测器的输出值与到物体的距离D的关系图像大致为 ；

（5）某型号扫地机器人呈圆盘形，圆盘的直径是30cm，工作时的行走速度约为5m/min，空房间长4.8m、宽4.3m，①它沿4.3m的宽边从一侧走到另一侧需要 min，②要将整个空房间清扫一遍至少需要 min。


参考答案：
1．B
【详解】A．雾是水蒸气从气态变为液态，是液化过程，故A不符合题意；
B．霜是水蒸气遇冷变成的小冰晶，是凝华过程，故B符合题意；
C．冰是由水变成冰的过程，是凝固现象，故C不符合题意；
D．露是水蒸气遇冷变成小水珠，是液化过程，故D不符合题意。
故选B。
2．C
【详解】林间疏影是由光的直线传播形成的；潭影映人属于平面镜成像，是由光的反射形成的。
①日晷计时是由光的直线传播形成的；②倒影属于平面镜成像，是由光的反射形成的；③水球成像属于凸透镜成像，是由光的折射形成的；④海市蜃楼是一种由光的折射产生的现象，是由于空气的密度不均匀而引起的。
故选C。
3．C
【详解】A．在摩托车上安装消声器，能有效减小噪声，这是在声源处减弱噪声，故A错误；
B．光的三原色是红、绿、蓝，电视机屏幕的色彩是用红、绿、蓝三种色光按不同比例混合形成的，故B错误；
C．闻到花的香味，是扩散现象，表明分子在不停地做无规则运动，故C正确；
D．在磁体外部，磁感线总是从磁体的N极发出，最后回到S极；而磁体内部磁感线是从S极到N极，故D错误。
故选C。
4．D
【详解】A．电磁波作为载波使用时，既可以传递声音信号，也可以传递图像信号，故A错误；
B．不同频率的电磁波的波长不相等，故B错误；
C．电磁波可以传递信息，也可以传递能量，故C错误；
D．中央电视台与河南电视台发射的都是电磁波，电磁波在真空中的传播速度相同，故D正确。
故选D。
5．B
【详解】A．超导材料没有电阻、不能用于电饭锅之类的需要利用电阻发热的电器，故A错误；
B．目前核裂变技术是可控的，我国已建成的核电站是利用核裂变来发电的，故B正确；
C．由能量守恒定律可知，能量的转移和转化均有方向性，故C错误；
D．化石能源、核能是不可再生能源，太阳能、水能属于可再生能源，故D错误。
故选B。
6．A
【详解】电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，将机械能转化为电能，这是电磁感应现象；
A．动圈式话筒的工作原理是电磁感应现象，故A正确；
B．电磁起重机的工作原理是电流的磁效应，故B错误；
CD．扬声器、灵敏电流计的工作原理是通电导体在磁场中受力运动，故CD错误。
故选A。
7．A
【详解】A．汽车受到地面的支持力，施力物体是地面，所以是由于地面的形变产生的，故A正确。
B．汽车前行紧急刹车时，后排的我由于具有惯性将向前倾，惯性不是力，不能说受惯性力，故B错误。
C．汽车前行，我相对于路旁的树木向前运动，由于运动是相互的，所以路旁的树木相对我而言是向后的，故C错误。
D．汽车受到的支持力与汽车对地面的压力是作用在不同的物体上的两个力，所以不是一对平衡力，故D错误。
故选A。
8．D
【详解】A．一部普通手机所受重力约为2N，故A错误；
B．青藏高原上大气压低于标准大气压，非密闭容器内水的沸点低于100℃，密闭容器内水的沸点可以高于100℃，故B错误；
C．人步行的速度约为

故C错误；
D．中学生平均体重约为500N，两脚的总面积约为0.05m2，则他对地面的压强为

故D正确。
故选D。
9．C
【详解】B．因气敏电阻R1的阻值随CO浓度的增大而减小，所以，CO浓度升高时气敏电阻R1的阻值减小，控制电路的总电阻减小，由可知，控制电路的电流增大，电磁铁的磁性增强，故B错误；

A．当CO浓度高于某一设定值时，衔铁被吸下，电铃发声报警，据此可知电铃应接在B、D之间，故A错误；
C．当CO浓度高于某一设定值时，电铃发声报警，此时控制电路的电流一定，电源用久后，电压U1会减小，由可知，电铃发声报警时控制电路的总电阻减小，气敏电阻R1的阻值减小，CO浓度增大，则报警的CO最小浓度比设定值高，故C正确；
D．当CO浓度高于某一设定值时，电铃发声报警，此时控制电路的电流一定，由可知，电铃发声报警时控制电路的总电阻一定，因CO浓度越小时气敏电阻R1的阻值越大，所以，要使该检测电路在CO浓度更低时报警，应将R2的滑片向上移，减小变阻器R2接入电路中的电阻，故D错误。
故选C。
10．D
【详解】A、由图像可知，当甲车和乙车都行驶80m的路程时，甲车的行驶时间是8s，乙车的行驶时间是12s，由于甲所用时间小于乙的时间，所以甲的速度大于乙的速度，故A不符合题意；
BCD、由图像可知，当时间都为6s时，甲运动的距离为60m，乙运动的距离为40m，6秒后两车相距10m，
若两车运动方向相同，且6s时，甲车超过乙车，则两车间原来的距离为


即出发前乙应在甲前方10m处，6s时甲在乙前方10m，运动过程中两车一定相遇；
若两车运动方向相同，且6s时，甲车未超过乙车，则两车间原来的距离为


即出发前乙应在甲前方30m处，6s时甲在乙后方10m，运动过程中两车不相遇；
若两车运动方向相反切相向而行，且6s时，两车未相遇，则两车间原来的距离为

若两车运动方向相反，且6s时，两车相遇，则两车间原来的距离为


故BC错误，D正确。
故选D。
11． 电磁波 运动 压力 摩擦
【详解】[1]由于电磁波可以在真空中传播，所以实现“天地对话”的视频信号是通过电磁波实现的。
[2]叶光富在太空舱内行走时，脚相对于太空的位置发生变化，故脚相对于太空舱底是运动的。
[3]因为失重状况下人对太空舱没有压力。
[4]摩擦力的大小与压力和接触面的粗糙程度有关，由于对太空舱没有压力，所以他脚底就不会受到向前的摩擦力。
12． 5∶4 80 0.95
【详解】[1]由题意知，同一只小球在两种液体中均处于浸没状态，由可得，溢出的水和酒精的质量的比值为

[2]该小球放在水中时，由阿基米德原理可知，小球受到的浮力等于其溢出水的重力，即

同理，该小球放在酒精中时，受到的浮力为

通过上面的计算可得，小球在酒精中受到的浮力小于小球在水中所受的浮力，而小球的重力不变，因此小球放入酒精中是下沉，则根据F浮=ρ液gV排得物体的体积为

[3]排开水的体积为

因为排开水的体积小于排开酒精的体积，所以在水中漂浮。因为漂浮，所以物体的重力等于浮力（排开水的重力），即

可得

由可得，则实心小球的密度为

13． 相平 转换法 液体内部压强随着深度的增加而增大 相等
【详解】（1）[1]液体压强计就是利用U形管中液面的高度差来体现压强的，使用前要保持U形管两端的液面相平。
（2）[2][3]实验中通过U形管液面的高度差来判断液体压强的大小，这用到了转换法；甲、乙两图液体的密度相同，探头在液体中的深度不同，且深度越大，U形管中液面的高度差越大，液体内部的压强越大，故可以得出液体内部压强随着深度的增加而增大。
（3）[4]探头在B点时，转动探头改变其橡皮膜的方向，无论向哪个方向U形管中液面的高度差都不变，这说明液体内部同一深度向各个方向的压强相等。
14． 3 6 物体对地面的滑动摩擦力 改变
【详解】[1]由图丙可知，0~3s内物体静止处于平衡状态，则物体受到的静摩擦力和推力是一对平衡力，由图乙可知，0~3s内物体受到的推力为3N，由二力平衡条件可知，t=2s时，物体受到的静摩擦力也为3N。
[2]由图丙可知，9s~12s内物体做匀速直线运动处于平衡状态，则物体受到的滑动摩擦力和推力是一对平衡力，由图乙可知，9s~12s内物体受到的推力为6N，由二力平衡条件可知，物体受到的滑动摩擦力也为6N。由图丙可知，3s~6s内物体做加速运动，6s~9s内物体做减速运动，因滑动摩擦力的大小只与接触面的粗糙程度和压力的大小有关，与物体运动的速度无关，所以t=5s、t=8s时，摩擦力大小仍然为6N。
[3]t=5s时物体受到的摩擦力的反作用力是物体对地面的滑动摩擦力。
[4]t=8s时物体的运动状态物体做减速运动，运动状态改变。
15． 将平衡螺母向左移动，使天平在水平位置平衡 DCEBA 物体和砝码放反了 58.2
【详解】（1）[1]由甲图可知，称量前指针偏右，故应将平衡螺母向左移动，使天平在水平位置平衡。
（2）[2]测量质量前先调节天平，用天平测出橙汁和烧杯的总质量，再测量倒出橙汁的体积，最后用天平测出空烧杯的质量，并计算橙汁的密度，故为了测量结果更准确，合理顺序是DCEBA。
（3）[3][4]图乙存在的问题是物体和砝码放反了；此时右盘中烧杯总质量与游码对应质量的和等于左盘中砝码的质量，故烧杯总质量

（4）[5]由题意可知，橙汁质量

与橙汁等深度的水的质量

倒入烧杯的橙汁的体积与水的体积相同

橙汁的密度

16．
【详解】由图可知，小磁针右侧为N极，根据异名磁极相互吸引，则螺线管左侧对应为S极，根据安培定则可知，电流从右侧流入螺线管，则电源右侧为正极；在螺线管的外部，磁感线由N极出发回到S极，据此画出磁感线方向，如图所示：

17．
【详解】忽略空气阻力，质地均匀的小球从弹簧正上方竖直下落，压缩弹簧减速下降，此时小球受到重力和弹力两个力的作用，且重力小于弹力；从小球重心分别沿竖直向下和竖直向上的方向画一条有向线段，且向下的线段长度比向上的线段短，最后分别标注G和F，如图所示：

18．
【详解】[1][2]过光心的光线，经透镜后传播方向不改变，如图。S点发出的一条光线经过透镜后与主光轴平行，故它的入射光线一定过焦点，如图：

19．（1）能；（2）1.5×105Pa；（3）6200N
【详解】解：（1）汽车的质量为

由标识牌可知，此桥限重40t，所以这辆卡车能通过此桥；
（2）根据可得，卡车对地面的压强为

（3）汽车在水平公路上匀速直线运动，受到的牵引力和阻力平衡，大小相等，已知地面对它的摩擦阻力是其自身重力的0.2倍，则所受摩擦力
f=G×0.2=3×104N×0.2=6×103N
则牵引力为


答：（1）这辆卡车能通过此桥；
（2）卡车对地面的压强为1.5×105Pa；
（3）汽车发动机的牵引力为6200N。
20．（1）320cm3；（2）144g；（3）1.6g/cm3
【详解】解：（1）由题干可知，鲜豆腐的质量m1=0.4kg=400g，根据密度公式

可得鲜豆腐的体积为

（2）海绵豆腐内所有孔洞的体积为
V2=50%V1=50%×320cm3=160cm3
根据密度公式

可得豆腐含冰的质量为
m冰=ρ冰V2=0.9×103kg/m3×1.6×10﹣4m3=0.144kg=144g
（3）海绵豆腐的实心部分质量为
m实=m1-m水=400g-144g=256g
海绵豆腐的实心部分密度为

答：（1）鲜豆腐的体积为320cm3；
（2）冰冻的鲜豆腐中冰的质量为144g；
（3）海绵豆腐的实心部分密度为1.6g/cm3。
21． B 94 液化 前 b 陶土网的温度高于水的温度，水能继续吸热
【详解】（1）[1]在实验中需要用酒精灯的外焰加热，所以先调整铁架B处的高度，最后调整铁架A处的高度，以保证温度计的位置合适。
（2）[2]由丙图中温度计的分度值是1℃，液面在0℃以上，故读数为94℃。
[3]温度计玻璃外壳上有水雾是水蒸气变成的小水珠，故属于水蒸气发生液化形成。
（3）[4]由图丁可知，气泡在上升过程中体积逐渐减小，说明气泡上升过程中，气泡中的水蒸气液化成水，气泡缩小，故上层的水温度较低，所以是沸腾前的现象。
（4）[5]水的沸点跟气压有关，气压越低，沸点越低；图甲中烧杯未加盖，水面上方气压比图乙烧杯水面上方气压小，水的沸点较低，所以对应图戊中的b图像，故图线b是根据甲实验装置的数据绘制的。
（5）[6]沸腾后移开酒精灯，发现烧杯内的水没有立即停止沸腾，可能的原因是陶土网的温度高于水的温度，水能继续从陶土网吸收热量。
22． 玻璃板有厚度，蜡烛在玻璃板前后表面成像 完全相同 不变 20 65 缩小 远离
【详解】（1）[1][2]因为厚玻璃板的两个面都可以当作反射面，会出现两个不重合的像；为了比较像与物体的大小关系，需要选用两根完全相同的蜡烛，便于比较像和物体的大小关系。
（2）[3]平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以物体远离平面镜，像也远离平面镜，像的大小不变。
（3）[4]平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是
f=60.0cm-50.0cm=10.0cm
要在光屏上找到等大倒立的像，根据
u=v=2f
时，成倒立等大的实像，故点亮的蜡烛与凸透镜的距离为20cm。
（4）[5][6]保持蜡烛和光屏的位置不变，根据光路可逆可知，将凸透镜移到65cm刻度线的位置，此时的物距为原来的像距，像距为原来的物距，且物距大于像距，在光屏上可以再次成倒立缩小的实像。
（5）[7]老花眼镜是凸透镜，凸透镜对光线具有会聚作用，能使光线提前会聚成像，要使屏上的像变清晰，需向远离凸透镜的方向移动蜡烛。
23． 无需保证 接触面粗糙程度 在接触面粗糙程度相同的条件下，压力越大，滑动摩擦力越大 2 C m3g 没有控制压力相同 将切去部分叠放在剩余部分之上
【详解】（1）[1]A相对地面处于静止状态，A受到测力计的拉力与受到长木板施加的滑动摩擦力为一对平衡力，大小相等，方向相反，故探究A的摩擦力无需保证匀速直线拉动木板。
（2）[2]由图甲、乙两次实验知，压力相同，甲中接触面粗糙，测力计示数也大，故可以探究滑动摩擦力与接触面粗糙程度的关系。
（3）[3]观察甲、丙两图发现，接触面粗糙程度相同，压力大小不同，弹簧测力计示数也不同，所以可得实验结论：在接触面粗糙程度相同的条件下，压力越大，滑动摩擦力越大。
[4]在接触面粗糙程度相同时，因滑动摩擦力大小与压力大小成正比，设丁中氢气球对A向上的拉力为F，则A对支持面的压力为12N-F，由甲、丁图有

解得
F=2N
即丁图中氢气球对A向上的拉力为2N。
（4）①[5]实验时，在托盘中放入适量的砝码，使木块相对木板做匀速直线运动，根据二力平衡的条件，木块受到的的滑动摩擦力等于托盘和砝码的重力，根据G=mg可知，需要测量托盘和砝码的总质量，故C符合题意，AB不符合题意。
故选C。
②[6]由于木块受到的的滑动摩擦力等于托盘和砝码的重力，托盘和砝码的总质量m3，所以木块的滑动摩擦力表达式
f=m3g
③[7]将木块沿竖直方向切去一部分，则接触面的面积减小的同时，压力也变小了，由控制变量法可知，她的探究过程存在的问题是没有控制压力相同。
[8]由控制变量法可知，要研究摩擦力的大小跟接触面的面积的关系，应控制压力大小相同，所以正确的做法是将切去部分叠放在剩余部分之上。
24． 反射 会聚 小于 甲 36 7.8 D 0.8 13.7
【详解】（1）[1][2][3]红外探测器测距的原理：红外发射器以一定的角度发射红外光束，光束遇到物体被反射，再通过有滤光作用的凸透镜（又叫滤镜）后照射到CCD检测器上的某一位置，所以红外传感器发射红外光束遇到物体时，光束会发生反射；而滤镜有会聚作用，机器人内部空气流速快，压强小，灰尘的大气压的作用下进入内部。
（2）[4]由题意知：要检测越远的物体，CCD的分辨率要求就越高，因为甲探测范围为10cm~80cm、乙探测范围为20cm~150cm，所以乙的CCD检测器分辨率较高，甲较低。
（3）[5][6]根据表格中数据，真空度与风量的乘积在数值上恰好等于吸入功率，因而当风量为0.02m3/s时，吸入功率为
P=450×0.02=9W
根据效率的定义

当风量为0.02m3/s时，5min内通过吸尘电机排出的空气体积为
V=0.02m3/s×5×60s=6m3
根据密度的计算公式知，5min内通过吸尘电机排出的空气质量为
m=ρ空气V=1.3kg/m3×6m3=7.8kg
（4）[7]正常情况下，物体离传感器越远，D的值越大，L就越小，输出值也越小，但当D很小时，L值较大，光点可能超出探测器的探测范围，即L超过某一值时，输出值会随着L的增大而快速变小，直至变为零，故ABC不符合题意，D符合题意。
故选D。
（5）[8][9]扫地机器人沿4.3m的宽边从一侧走到另一侧的路程为
s=4.3m-0.3m=4m
沿4.3m的宽边从一侧走到另一侧需要的时间为

由于空房间长4.8m，共沿4.3m的宽边行走的次数是

沿4.3m的宽边行走的总时间为
t1=16t=16×0.8min=12.8min
由沿4.3m的宽边拐到沿4.8m的长边所用的时间为

故要将整个空房间清扫一遍至少需要的时间为
t′=t1+t2=12.8min+0.9min=13.7min
