初中物理电功率第2课时教学设计

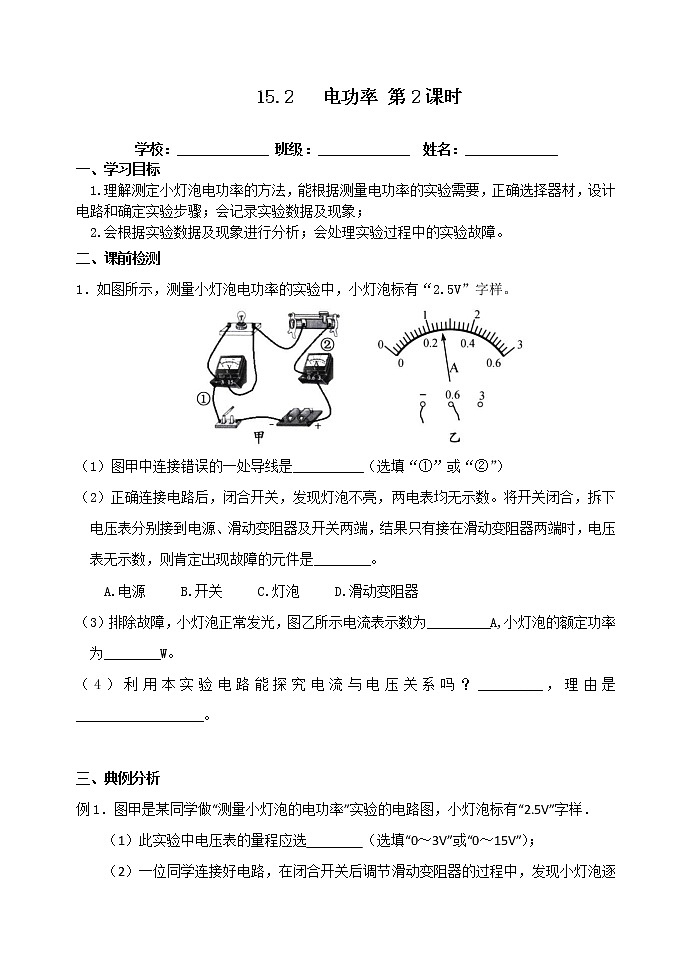

 15.2   电功率 第2课时

学校：_____________ 班级：_____________  姓名：_____________

一、学习目标

1.理解测定小灯泡电功率的方法，能根据测量电功率的实验需要，正确选择器材，设计电路和确定实验步骤；会记录实验数据及现象；

2.会根据实验数据及现象进行分析；会处理实验过程中的实验故障。

二、课前检测

1．如图所示，测量小灯泡电功率的实验中，小灯泡标有“2.5V”字样。

（1）图甲中连接错误的一处导线是__________（选填“①”或“②”）

（2）正确连接电路后，闭合开关，发现灯泡不亮，两电表均无示数。将开关闭合，拆下电压表分别接到电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是________。

A.电源     B.开关     C.灯泡     D.滑动变阻器

（3）排除故障，小灯泡正常发光，图乙所示电流表示数为_________A,小灯泡的额定功率为________W。

（4）利用本实验电路能探究电流与电压关系吗？_________，理由是__________________。

三、典例分析

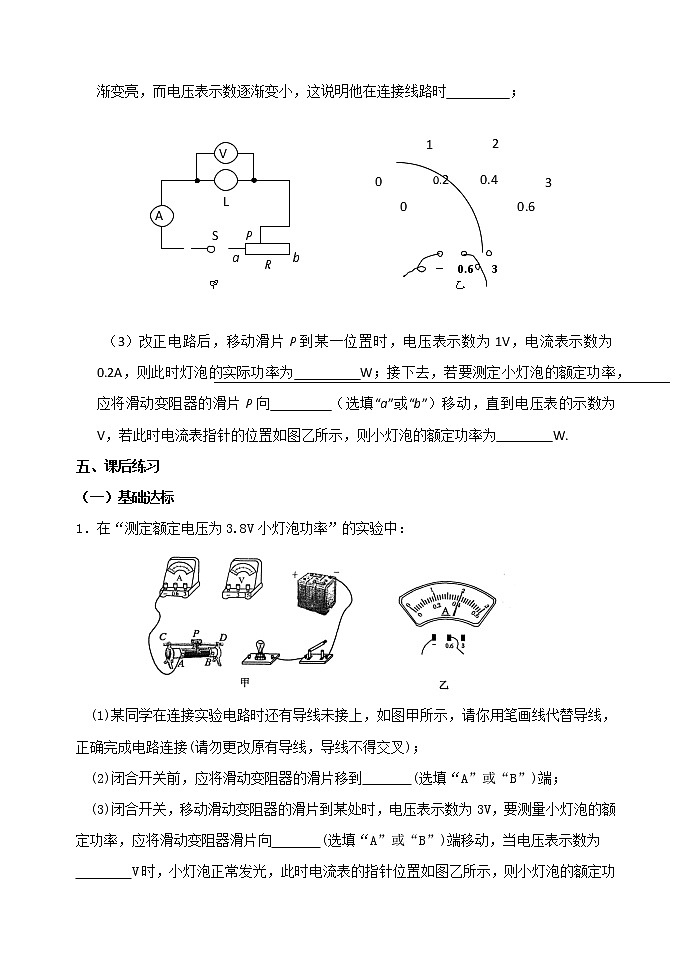

例1．图甲是某同学做“测量小灯泡的电功率”实验的电路图，小灯泡标有“2.5V”字样．

（1）此实验中电压表的量程应选        （选填“0～3V”或“0～15V”）；

（2）一位同学连接好电路，在闭合开关后调节滑动变阻器的过程中，发现小灯泡逐渐变亮，而电压表示数逐渐变小，这说明他在连接线路时         ；

[来源:学科网ZXXK]

（3）改正电路后，移动滑片P到某一位置时，电压表示数为1V，电流表示数为0.2A，则此时灯泡的实际功率为         W；接下去，若要测定小灯泡的额定功率，应将滑动变阻器的滑片P向        （选填“a”或“b”）移动，直到电压表的示数为        V，若此时电流表指针的位置如图乙所示，则小灯泡的额定功率为        W.

五、课后练习

（一）基础达标

1．在“测定额定电压为3.8V小灯泡功率”的实验中：

(1)某同学在连接实验电路时还有导线未接上，如图甲所示，请你用笔画线代替导线，正确完成电路连接(请勿更改原有导线，导线不得交叉)；

(2)闭合开关前，应将滑动变阻器的滑片移到       (选填“A”或“B”)端；

(3)闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率，应将滑动变阻器滑片向       (选填“A”或“B”)端移动，当电压表示数为

        V时，小灯泡正常发光，此时电流表的指针位置如图乙所示，则小灯泡的额定功率是       W．

（二）能力提升

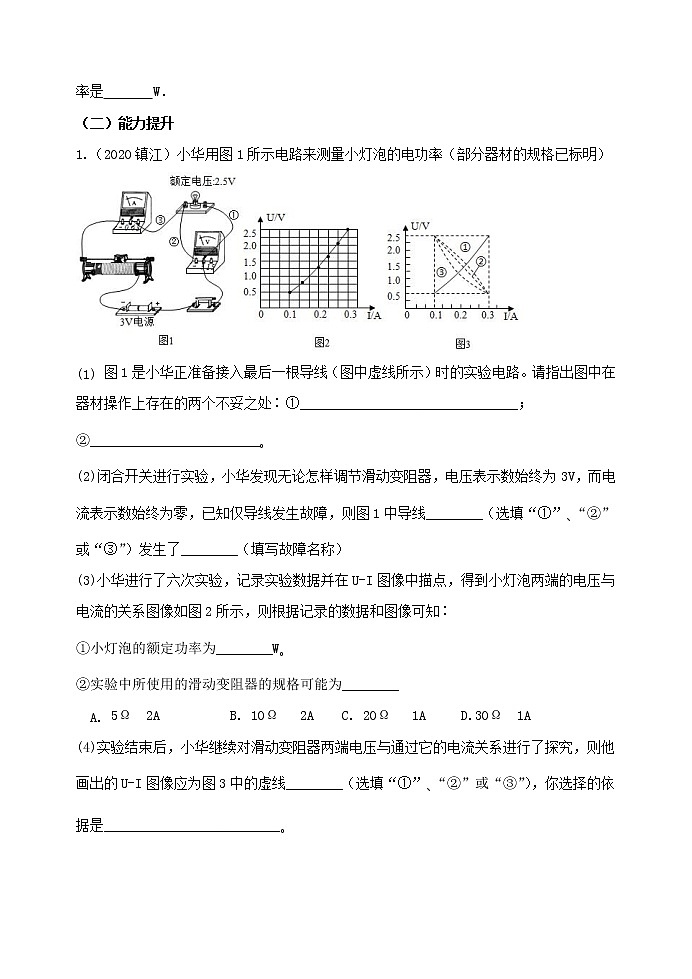

1.（2020镇江）小华用图1所示电路来测量小灯泡的电功率（部分器材的规格已标明）

(1)    图1是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。请指出图中在器材操作上存在的两个不妥之处∶①_______________________________；

②________________________｡

(2)闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为3V，而电流表示数始终为零，已知仅导线发生故障，则图1中导线________（选填“①”､“②”或“③”）发生了________（填写故障名称）

(3)小华进行了六次实验，记录实验数据并在U-I图像中描点，得到小灯泡两端的电压与电流的关系图像如图2所示，则根据记录的数据和图像可知∶

①小灯泡的额定功率为________W｡

②实验中所使用的滑动变阻器的规格可能为________

1. 5Ω  2A          B. 10Ω   2A    C. 20Ω   1A     D.30Ω  1A

(4)实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I图像应为图3中的虚线________（选填“①”､“②”或“③”），你选择的依据是_________________________｡

2.两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3A”和“0.5A”字样.

（1）图甲是小明测量小灯泡L1额定功率时连接的实物图.

①图中有一根线连接错误，请在这根线上打“×”，并在图中改正.

②闭合开关前，滑动变阻器的滑片P应位于________（选填“A”或“B”）端.

③闭合开关，电流表示数为0.1A，移动滑片P，通过观察________ 表的示数来判断小灯泡是否正常发光.小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为______________W.

（2）小华利用图丙所示的电路测出了小灯泡L2的额定功率．请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便．

答案：（1）①见图答1（2分）   ②B   ③电流   0.75   （2）见图答2（2分）

参考答案：

课前检测答案

1.（1）②；（2）B；（3）0.26；0.65；

（3）不能；灯的电阻随温度的变化而变化。

典例分析答案

例1 （1）0～3V  （2）把电压表并联在滑动变阻器的两端  （3）0.2    a  2.5  0.55

课后练习

（一）基础达标

1． (1)略  (2)B  (3)A   3.8  1.52

（二）能力提升

1. (1). ①开关未断开    (2). ②滑动变阻器滑片未移至阻值最大端左端    (3). ①    (4). 断路    (5). ①0.75    (6). ②D    (7). ①    (8). “小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”

2.    (1).     B    电流    0.75

(2).

选题理由：

课前检测

第1题：考查了实验：伏安法测量小灯泡的电功率

典例分析

例题1：综合考查测量小灯泡的电功率的常规方法

课后练习

（一）基础达标

第1题：考查了伏安法测小灯泡电功率

（二）能力提升

1： 结合欧姆定律相关知识，综合考查测量小灯泡的电功率的特殊方法

2.直击中考，把握中考命题方向
