【备战2023高考】物理总复习——8.3《电容器与带电粒子在电场中的运动》练习（全国通用）

专题8.3 电容器与带电粒子在电场运动

一、单选题

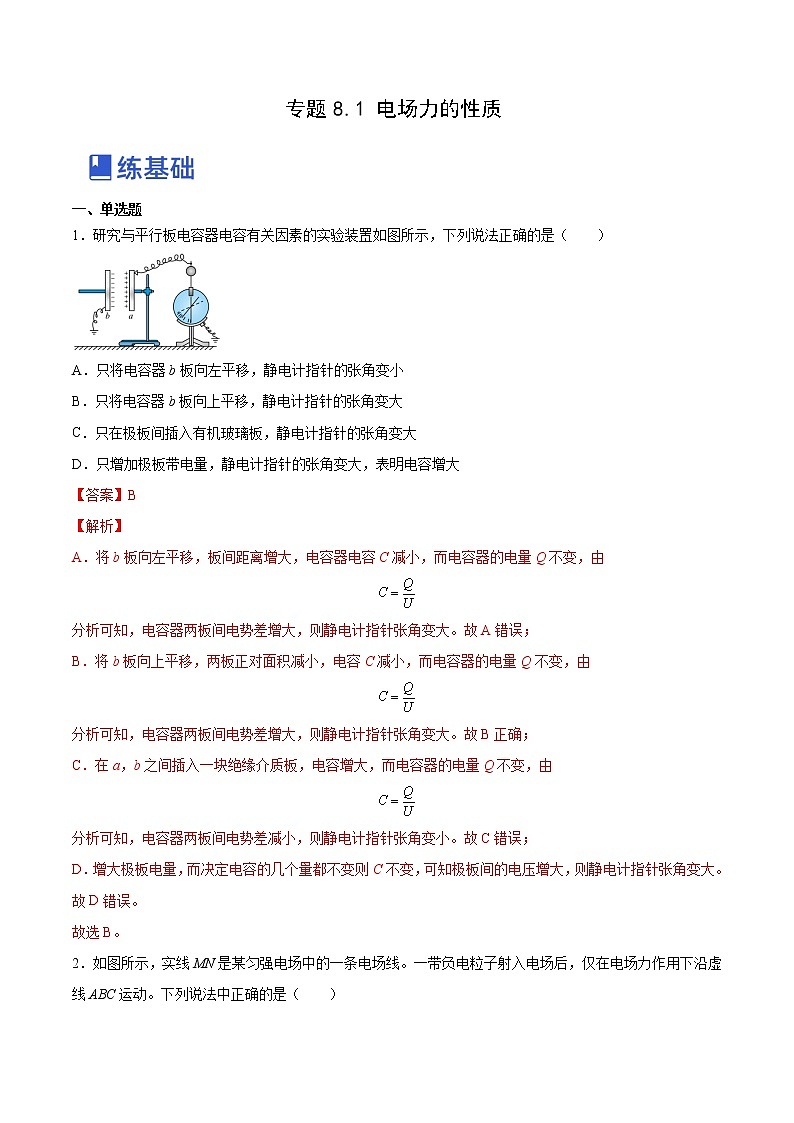

1．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是（　　）

A．只将电容器b板向左平移，静电计指针的张角变小

B．只将电容器b板向上平移，静电计指针的张角变大

C．只在极板间插入有机玻璃板，静电计指针的张角变大

D．只增加极板带电量，静电计指针的张角变大，表明电容增大

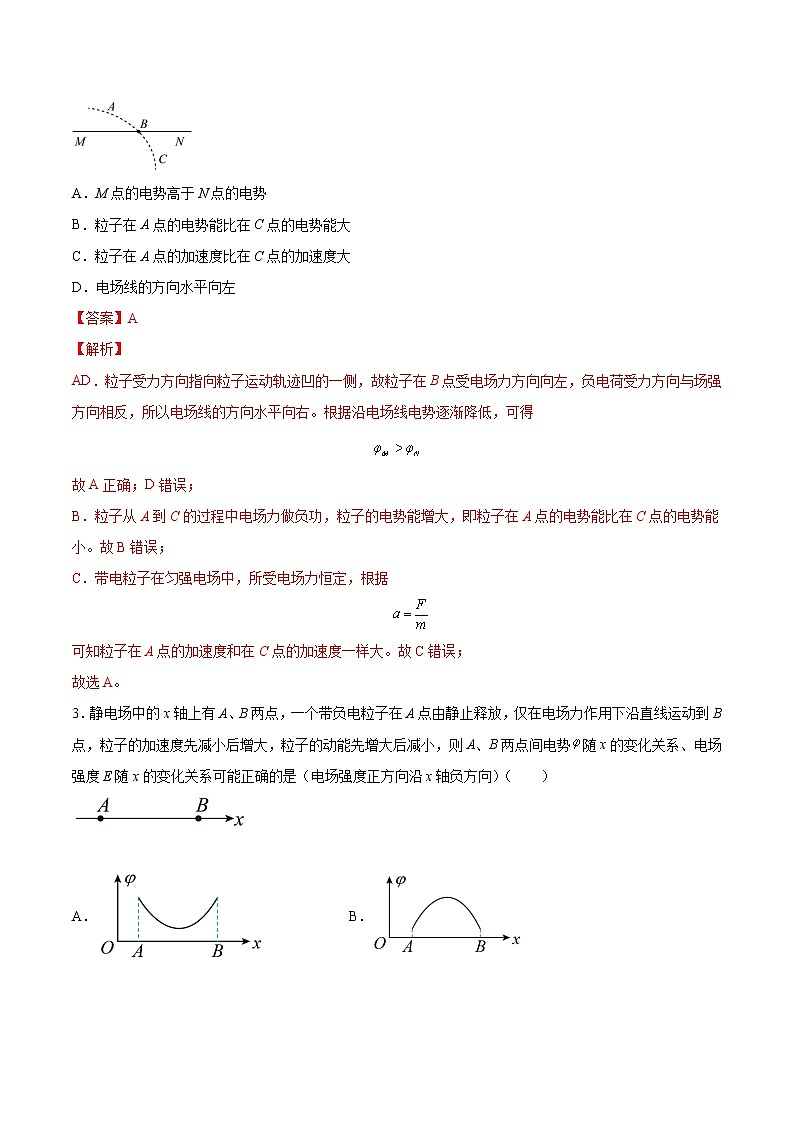

2．如图所示，实线MN是某匀强电场中的一条电场线。一带负电粒子射入电场后，仅在电场力作用下沿虚线ABC运动。下列说法中正确的是（　　）

A．M点的电势高于N点的电势

B．粒子在A点的电势能比在C点的电势能大

C．粒子在A点的加速度比在C点的加速度大

D．电场线的方向水平向左

3．静电场中的x轴上有A、B两点，一个带负电粒子在A点由静止释放，仅在电场力作用下沿直线运动到B点，粒子的加速度先减小后增大，粒子的动能先增大后减小，则A、B两点间电势随x的变化关系、电场强度E随x的变化关系可能正确的是（电场强度正方向沿x轴负方向）（　　）

A． B．

C． D．

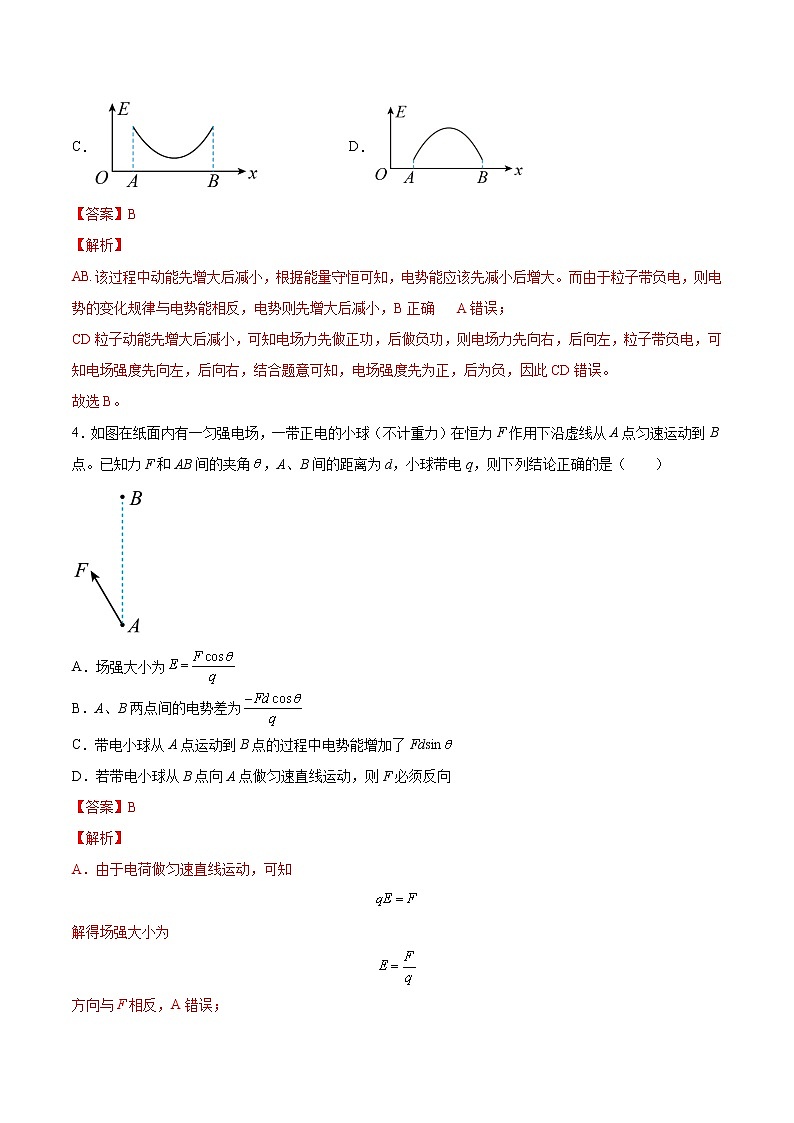

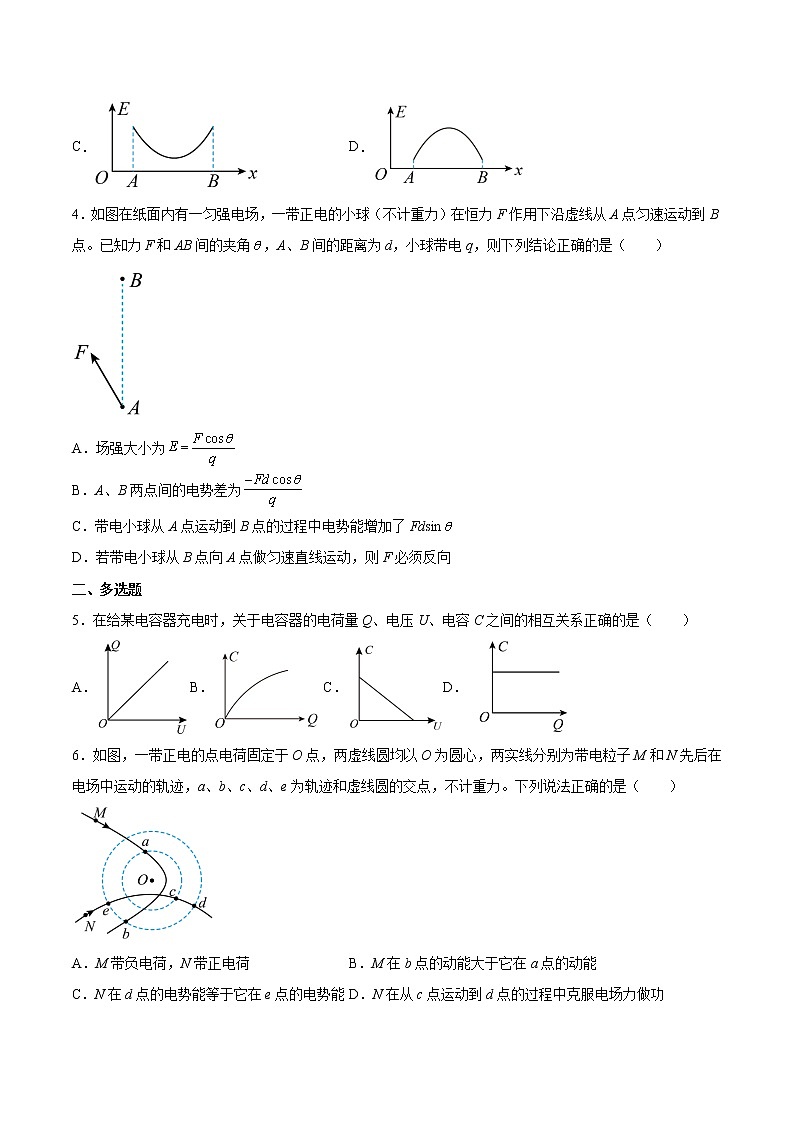

4．如图在纸面内有一匀强电场，一带正电的小球（不计重力）在恒力F作用下沿虚线从A点匀速运动到B点。已知力F和AB间的夹角，A、B间的距离为d，小球带电q，则下列结论正确的是（　　）

A．场强大小为

B．A、B两点间的电势差为

C．带电小球从A点运动到B点的过程中电势能增加了Fdsin

D．若带电小球从B点向A点做匀速直线运动，则F必须反向

二、多选题

5．在给某电容器充电时，关于电容器的电荷量Q、电压U、电容C之间的相互关系正确的是（　　）

A．B．C．D．

6．如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点，不计重力。下列说法正确的是（　　）

A．M带负电荷，N带正电荷 B．M在b点的动能大于它在a点的动能

C．N在d点的电势能等于它在e点的电势能 D．N在从c点运动到d点的过程中克服电场力做功

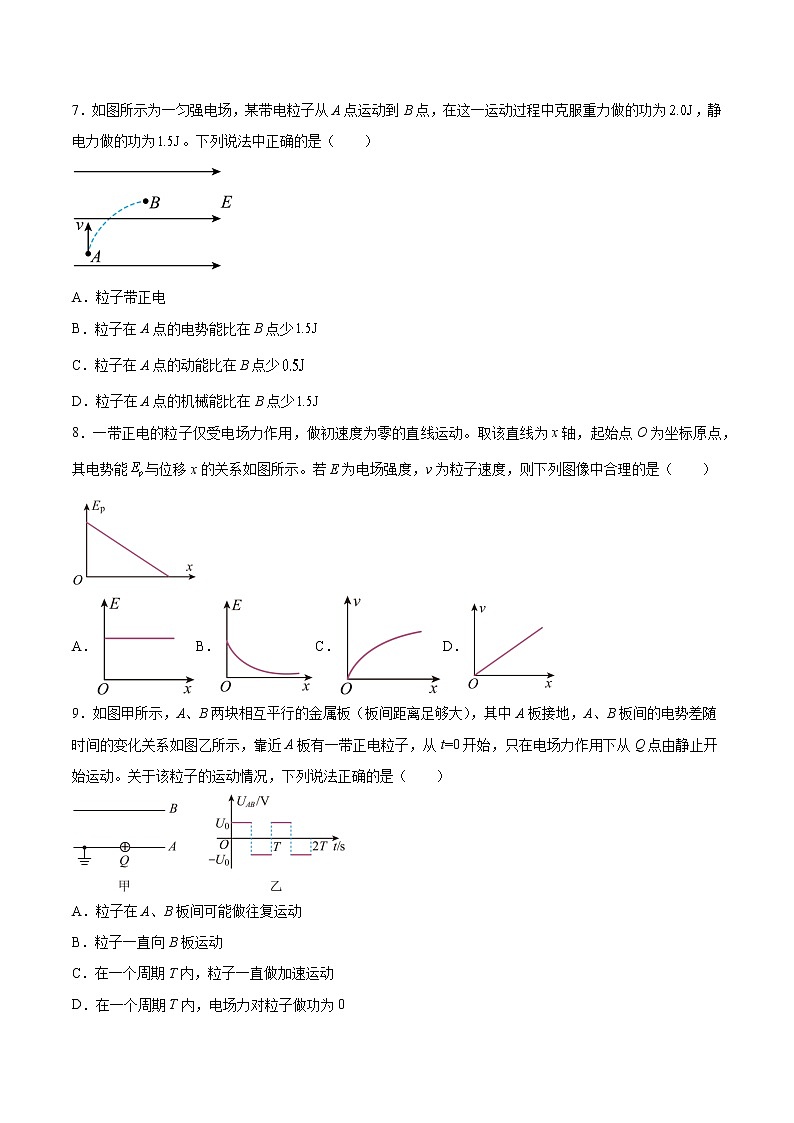

7．如图所示为一匀强电场，某带电粒子从A点运动到B点，在这一运动过程中克服重力做的功为，静电力做的功为。下列说法中正确的是（　　）

A．粒子带正电

B．粒子在A点的电势能比在B点少

C．粒子在A点的动能比在B点少

D．粒子在A点的机械能比在B点少

8．一带正电的粒子仅受电场力作用，做初速度为零的直线运动。取该直线为x轴，起始点O为坐标原点，其电势能与位移x的关系如图所示。若E为电场强度，v为粒子速度，则下列图像中合理的是（　　）

A．B．C．D．

9．如图甲所示，A、B两块相互平行的金属板（板间距离足够大），其中A板接地，A、B板间的电势差随时间的变化关系如图乙所示，靠近A板有一带正电粒子，从t=0开始，只在电场力作用下从Q点由静止开始运动。关于该粒子的运动情况，下列说法正确的是（　　）

A．粒子在A、B板间可能做往复运动

B．粒子一直向B板运动

C．在一个周期T内，粒子一直做加速运动

D．在一个周期T内，电场力对粒子做功为0

三、解答题

10．如图为一真空示波管的示意图，电子从灯丝K发出（初速度忽略不计），经灯丝与A板间的电压加速，从A板中心小孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点。已知M、N两板间的电压为，两板间的距离为d，板长为L，电子的质量为m，电荷量为e，不计电子的重力及它们之间的相互作用力。

（1）求电子穿过A板时速度的大小v；

（2）求电子从偏转电场射出时的侧移量y；

（3）求电子打到Р点时的动能。

11．如图所示，真空中水平放置两个相同极板，两板相距为d，板间电压大小为U，两板间电场可看作匀强电场。两个质量均为m、带等量异种电荷的微粒a、b，以相同初速度v0分别从两板正中间沿水平方向射入电场中。微粒a恰好打到下板中央，微粒b恰好从下板右边缘射出，重力加速度为g。求：

（1）微粒a、b在电场中加速度大小之比；

（2）微粒的带电量大小；

（3）微粒b刚到下板右边缘时的速度大小。

12．如图所示，边长的等腰直角三角形区域内有竖直向下的匀强电场，电场强度大小为。一个质量为、电荷量为的带正电粒子从点斜向左上方射入匀强电场，结果粒子刚好能运动到的中点，且速度方向垂直电场强度方向，不计粒子的重力，求：（以下计算结果可以保留根号）

（1）粒子在电场中运动的时间；

（2）粒子从点射入电场时的速度大小；

（3）若仅改变粒子的入射方向，通过计算判断粒子能否从边射出。

13．如图所示，在水平面C的上方，存在竖直平面内周期性变化的匀强电场，变化规律如图所示。把一质量为m、带＋q电荷的小球在t=0时从A点以大小为mgh的初动能水平向右抛出，经过一段时间（大小未知）后，小球以4mgh的动能竖直向下经过B点，小球第一次经过A点正下方时电场刚好反向。已知AB之间的直线距离为，AB的水平距离为h，A点到水平面C的距离为420h，重力加速度为g。

（1）求AB两点之间的电势差；

（2）求电场强度E的大小和方向；

（3）保持小球的初动能不变把小球从A点以抛出点A为坐标原点，水平方向为x轴，建立竖直平面内的直角坐标系，求小球从电场离开水平面C的位置坐标。

1．（2022·北京·101中学三模）用控制变量法，可以研究影响平行板电容器电容的因素（如图）。设两极板正对面积为S，极板间的距离为d，静电计指针偏角为。两平行板间的电场强度为E，实验中，极板所带电荷量不变，若（　　）

A．保持S不变，增大d，则变小

B．保持S不变，增大d，则E变大

C．保持d不变，减小S，则变大

D．保持d不变，减小S，则E变小

2．（2022·北京·人大附中三模）为了测量储液罐中液体的液面高度，有人设计了如图甲所示装置。将与储物罐外壳绝缘的两块平行金属板构成的电容C置于储液罐中，电容C可通过开关S与电感L或电源相连。当开关从a拨到b时，由电感L与电容C构成的回路中产生振荡电流而向外辐射电磁波，再使用乙图中的调谐电路来接收甲振荡电路中的电磁波，这样就可通过测量乙中接收频率而获知甲中的发射频率，进而再通过振荡电路的振荡频率公式即可获知电容C的值（L值已知），从而测量油罐内的液面高度。已知平行板电容器正对面积、间距一定的条件下，电容C两极板间充入电介质增加（液面上升）时，电容C增大。则下列分析判断正确的是（　　）

A．该装置适用于测量任意种类液体的液面高度

B．当储物罐内的液面高度降低时，所测到的回路中电流的振荡频率变小

C．当装置使用过久电源电动势减小时，测量的液面高度比真实值偏小

D．该装置测得的振荡频率与所用电源的电动势大小无关。

【答案】D

【解析】

A．该装置适用于测量不导电液体的液面高度，选项A错误；

B．当储物罐内的液面高度降低时，根据

正对面积减小，则C减小，根据

所测到的LC回路中电流的振荡频率变大，选项B错误；

CD．该装置测得的振荡频率与所用电源的电动势大小无关，则当装置使用过久电源电动势减小时，振荡电路的周期和频率不变，则测量的液面高度比真实值不变，选项C错误，D正确。

故选D。

3．（2022·湖南·邵阳市第二中学高三开学考试）如图所示，匀强电场的方向与水平方向的夹角为。一质量为m、电荷量为q的带正电小球由静止开始沿与水平方向夹角为的直线斜向右上方做匀加速直线运动。经过时间t后，立即将电场方向沿逆时针方向旋转60°，同时调节电场强度的大小，使带电小球沿该直线做匀减速运动。不计空气阻力，重力加速度为g。则（　　）

A．小球加速运动过程中，匀强电场的电场强度大小为

B．小球加速运动过程中的加速度大小为

C．小球减速运动过程中，匀强电场的电场强度大小为

D．改变电场后经小球回到出发点

4．（2022·安徽淮北·二模）一沿x轴分布的电场，x轴上有P、Q两点，其位置坐标分别为x0、2x0。一个质量为m、电荷量为q的带正电粒子从坐标原点O由静止释放，其速度v随位置x的变化规律如图所示，粒子仅受电场力作用，设O点电势为零。则下列说法正确的是（　　）

A．该电场为匀强电场

B．Q点的电势为

C．粒子从O运动到Q的平均速度>

D．粒子在OP间的平均加速度比PQ间的小

5．（2022·湖北·华中师大一附中模拟）如图所示，虚线MN下方存在着方向水平向左、范围足够大的匀强电场。AB为绝缘光滑且固定的四分之一圆弧轨道，轨道半径为R，O为圆心，B位于O点正下方。一质量为m、电荷量为q的带正电小球，以初速度vA竖直向下从A点沿切线进入半圆轨道内侧，沿轨道运动到B处以速度vB射出。已知重力加速度为g，匀强电场场强大小，空气阻力不计，下列说法正确的是（　　）

A．从A到B过程中，小球的机械能先增大后减小

B．从A到B过程中，小球对轨道的压力先减小后增大

C．在A、B两点的速度大小满足vA>vB

D．从B点抛出后，小球速度的最小值为

6．（2022·山东·济南三中模拟）如图所示，有一质量为m、带电量为+q的物体放在斜面上，为了使物体能在斜面上保持静止，加一方向沿斜面向上的匀强电场，电场强度最小值为E1，最大值为E2，物体受到斜面的最大静摩擦力为（　　）

A．qE1 B．qE2 C． D．

7．（2022·北京市十一学校三模）如图甲所示，A、B是某电场中一条电场线上的两点，一个负电荷从A点由静止释放，仅在静电力的作用下从A点运动到B点，其运动的v-t图像如图乙所示。则下列说法正确的是（　　）

A．该电场线的方向是由A指向B

B．A点处的场强比B点处的场强大

C．A点处的电势比B点处的电势高

D．该电场可能是由正点电荷产生的

8．（2022·北京·人大附中三模）中医药文化是我国优秀传统文化的重要组成部分，中药的保存常常需要做干燥处理。如图所示是利用高压电场干燥中药的基本原理，在大导体板MN上铺一薄层中药材，针状电极O和平板电极MN接高压直流电源，其间产生非匀强电场E；水分子是极性分子，可以看成棒状带电体，一端带正电荷，另一端带等量负电荷；水分子在电场力的作用下会加速从中药材中分离出去，在鼓风机的作用下飞离电场区域从而达到快速干燥的目的。已知虚线ABCD是某一水分子从A处由静止开始的运动轨迹，则下列说法正确的是（　　）

A．水分子在从A点往D点的运动过程中电势能增加

B．水分子在B处时，上端带正电荷，下端带负电荷

C．水分子在B处时，带负电荷一端受到的电场力大于带正电荷一端受到的电场力

D．如果把高压直流电源的正负极反接，水分子从A处开始将向下运动

9．（2022·天津南开·三模）质量相同的两个带电粒子M、N以相同的速度沿垂直于电场方向射入两平行金属板间的匀强电场中，不计带电粒子的重力，M从两板正中央射入，N从下板边缘处射入，它们最后打在同一点，如图所示。则从开始射入至打到上板的过程中（　　）

A．它们运动的时间关系为

B．它们的电势能减少量之比

C．它们的动能增量之比

D．它们的动量增量之比

10．（2022·天津和平·三模）1909 年，美国物理学家密立根用如图甲所示的实验装置，比较准确地测定了电子的电荷量。平行金属板间存在竖直方向的匀强电场，喷雾器喷出带同种电荷的油滴，油滴进入金属板间后，发现有的油滴刚好悬浮不动，有的油滴运动轨迹如图乙所示，a、b为轨迹上两点，忽略空气粘滞阻力和浮力对油滴的影响，下列说法正确的是（　　）

A．电场中a点的电势一定高于b点的电势

B．油滴在a点的加速度可能大于在b点的加速度

C．油滴在a点的动能一定大于在b点的动能

D．油滴在a点的机械能一定大于在b点的机械能

11．（2022·山东济宁·二模）如图甲所示，光滑绝缘水平面上有一带负电荷小滑块，在处以初速度沿轴正方向运动。小滑块的质量为、带电量为，可视为质点。整个区域存在沿水平方向的电场，图乙是滑块电势能随位置变化的部分图像，点是图线的最低点，虚线是图像在处的切线，并且经过和两点，。下列说法正确的是（　　）

A．处的电场强度大小为

B．滑块向右运动过程中，加速度先增大后减小

C．滑块运动至处时，速度大小为

D．若滑块恰好到达处，则该处的电势为

12．（2022·湖南永州·三模）如图所示，一种射线管由平行金属板A、B和平行于金属板的细管C组成。放射源O在A极板左端，可以向各个方向发射不同速度、质量为m的粒子（电子，不计重力）。若极板长为L，间距为d，当A、B板加上电压U时（忽略边缘效应），只有某一速度的粒子能从细管C水平射出，细管C离两板等距。已知元电荷为e，则从放射源O发射出的粒子的这一速度为（　　）

A．B．C． D．

一、单选题

1．（2021·重庆·高考真题）电容式加速传感器常用于触发汽车安全气囊等系统，如图所示。极板M、N组成的电容器视为平行板电容器，M固定，N可左右运动，通过测量电容器板间的电压的变化来确定汽车的加速度。当汽车减速时，极板M、N间的距离减小，若极板上的电荷量不变，则该电容器（　　）

A．电容变小 B．极板间电压变大

C．极板间电场强度不变 D．极板间的电场强度变小

2．（2017·海南·高考真题）如图，平行板电容器的两极板竖直放置并分别与电源的正负极相连，一带电小球经绝缘轻绳悬挂于两极板之间，处于静止状态现保持右极板不动，将左极板向左缓慢移动关于小球所受的电场力大小F和绳子的拉力大小T，下列判断正确的是

A．F逐渐减小，T逐渐减小

B．F逐渐增大，T逐渐减小

C．F逐渐减小，T逐渐增大

D．F逐渐增大，T逐渐增大

3．（2014·海南·高考真题）如图，一平行板电容器的两极板与一电压恒定的电源相连，极板水平放置，极板间距为d；在下极板上叠放一厚度为l的金属板，其上部空间有一带电粒子P静止在电容器中．当把金属板从电容器中快速抽出后，粒子P开始运动．重力加速度为g．粒子运动的加速度为

A． B． C． D．

4．（2018·北京·高考真题）研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是(        )

A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电

B．实验中，只将电容器b板向上平移，静电计指针的张角变小

C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大

D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大

5．（2016·天津·高考真题）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下级板都接地．在两极板间有一固定在P点的点电荷，以E表示两极板间的电场强度，EP表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（　　）

A．θ增大，E增大 B．θ增大，EP不变

C．θ减小，EP增大 D．θ减小，E不变

6．（2022·湖北·高考真题）密立根油滴实验装置如图所示，两块水平放置的金属板分别与电源的正负极相接，板间产生匀强电场。用一个喷雾器把密度相同的许多油滴从上板中间的小孔喷入电场，油滴从喷口喷出时由于摩擦而带电。金属板间电势差为U时，电荷量为q、半径为r的球状油滴在板间保持静止。若仅将金属板间电势差调整为2U，则在板间能保持静止的球状油滴所带电荷量和半径可以为（　　）

A．q，r B．2q，r C．2q，2r D．4q，2r

7．（2022·浙江·高考真题）如图所示，带等量异种电荷的两正对平行金属板M、N间存在匀强电场，板长为L（不考虑边界效应）。t=0时刻，M板中点处的粒子源发射两个速度大小为v0的相同粒子，垂直M板向右的粒子，到达N板时速度大小为；平行M板向下的粒子，刚好从N板下端射出。不计重力和粒子间的相互作用，则（　　）

A．M板电势高于N板电势

B．两个粒子的电势能都增加

C．粒子在两板间的加速度

D．粒子从N板下端射出的时间

8．（2021·广东·高考真题）图是某种静电推进装置的原理图，发射极与吸极接在高压电源两端，两极间产生强电场，虚线为等势面，在强电场作用下，一带电液滴从发射极加速飞向吸极，a、b是其路径上的两点，不计液滴重力，下列说法正确的是（　　）

A．a点的电势比b点的低

B．a点的电场强度比b点的小

C．液滴在a点的加速度比在b点的小

D．液滴在a点的电势能比在b点的大

9．（2020·浙江·高考真题）如图所示，电子以某一初速度沿两块平行板的中线方向射入偏转电场中，已知极板长度l，间距d，电子质量m，电荷量e。若电子恰好从极板边缘射出电场，由以上条件可以求出的是（       ）

A．偏转电压 B．偏转的角度 C．射出电场速度 D．电场中运动的时间

二、解答题

10．（2022·广东·高考真题）密立根通过观测油滴的运动规律证明了电荷的量子性，因此获得了1923年的诺贝尔奖。图是密立根油滴实验的原理示意图，两个水平放置、相距为d的足够大金属极板，上极板中央有一小孔。通过小孔喷入一些小油滴，由于碰撞或摩擦，部分油滴带上了电荷。有两个质量均为、位于同一竖直线上的球形小油滴A和B，在时间t内都匀速下落了距离。此时给两极板加上电压U（上极板接正极），A继续以原速度下落，B经过一段时间后向上匀速运动。B在匀速运动时间t内上升了距离，随后与A合并，形成一个球形新油滴，继续在两极板间运动直至匀速。已知球形油滴受到的空气阻力大小为，其中k为比例系数，m为油滴质量，v为油滴运动速率，不计空气浮力，重力加速度为g。求：

（1）比例系数k；

（2）油滴A、B的带电量和电性；B上升距离电势能的变化量；

（3）新油滴匀速运动速度的大小和方向。

11．（2021·北京·高考真题）如图所示，M为粒子加速器；N为速度选择器，两平行导体板之间有方向相互垂直的匀强电场和匀强磁场，磁场的方向垂直纸面向里，磁感应强度为B。从S点释放一初速度为0、质量为m、电荷量为q的带正电粒子，经M加速后恰能以速度v沿直线（图中平行于导体板的虚线）通过N。不计重力。

（1）求粒子加速器M的加速电压U；

（2）求速度选择器N两板间的电场强度E的大小和方向；

（3）仍从S点释放另一初速度为0、质量为2m、电荷量为q的带正电粒子，离开N时粒子偏离图中虚线的距离为d，求该粒子离开N时的动能。

12．（2020·天津·高考真题）多反射飞行时间质谱仪是一种测量离子质量的新型实验仪器，其基本原理如图所示，从离子源A处飘出的离子初速度不计，经电压为U的匀强电场加速后射入质量分析器。质量分析器由两个反射区和长为l的漂移管（无场区域）构成，开始时反射区1、2均未加电场，当离子第一次进入漂移管时，两反射区开始加上电场强度大小相等、方向相反的匀强电场，其电场强度足够大，使得进入反射区的离子能够反射回漂移管。离子在质量分析器中经多次往复即将进入反射区2时，撤去反射区的电场，离子打在荧光屏B上被探测到，可测得离子从A到B的总飞行时间。设实验所用离子的电荷量均为q，不计离子重力。

（1）求质量为m的离子第一次通过漂移管所用的时间；

（2）反射区加上电场，电场强度大小为E，求离子能进入反射区的最大距离x；

（3）已知质量为的离子总飞行时间为，待测离子的总飞行时间为，两种离子在质量分析器中反射相同次数，求待测离子质量。

13．（2019·全国·高考真题）如图，两金属板P、Q水平放置，间距为d。两金属板正中间有一水平放置的金属网G，PQG的尺寸相同。G接地，P、Q的电势均为（>0）。质量为m，电荷量为q（q>0）的粒子自G的左端上方距离G为h的位置，以速度v0平行于纸面水平射入电场，重力忽略不计。

（1）求粒子第一次穿过G时的动能，以及它从射入电场至此时在水平方向上的位移大小；

（2）若粒子恰好从G的下方距离G也为h的位置离开电场，则金属板的长度最短应为多少？
