电功率有哪些计算的方法?
你能想办法测量小灯泡的电功率吗?
根据公式P=UI，测量出小灯泡两端的电压和流过灯泡的电流，就能求出电功率。
测定小灯泡的额定功率和实际功率。
3．应该测量的物理量：
4．实验器材：额定电压为2.5V的小灯泡一个、3V电源、开关、滑动变阻器、导线若干，除此以外，还需要电压表、电流表。
1．根据电路图连接电路
连接电路时，应注意：
(3)闭合开关前，滑动变阻器应调到阻值最大。
(2)小灯泡的额定电压为2.5V，电阻约10Ω，则电压表、电流表应选择的量程分别是0~3V、0~0.6A。
2．闭合开关，调节滑片，使电压表的示数达到2.5V，记下电流表的示数。
3．调节滑片使电压表的示数小于2.5V(可调到 2V)，记下电流表的示数。
4．调节滑片使电压表的示数略大于2.5V(最大只能调到3V)，记下电流表的示数。
(1)当U实 = U额， P实 = P额，灯泡正常发光。(2)当U实 < U额， P实 < P额，较正常发光暗。(3)当U实 > U额，P实 > P额，较正常发光亮。(4)不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大。  (5)小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮。
小明在实验中测得小灯泡的三次电功率为0.65W、0.44W和0.81W ，他认为小灯泡的额定功率应为三次功率的平均值，你认为小明的说法是否正确？为什么？
灯泡在不同的电压下功率是不同的，小灯泡的额定功率应是在额定电压下的功率。所以求小灯泡的平均值是没有意义的。
实验电路连接正确，但是实验中无论怎样调节滑动变阻器，小灯泡都不能正常发光(始终比较暗)。
小灯泡两端的电压较小，当滑动变阻器接入电路的电阻为零时，小灯泡两端的电压是电源电压，可见问题是电源电压太低。

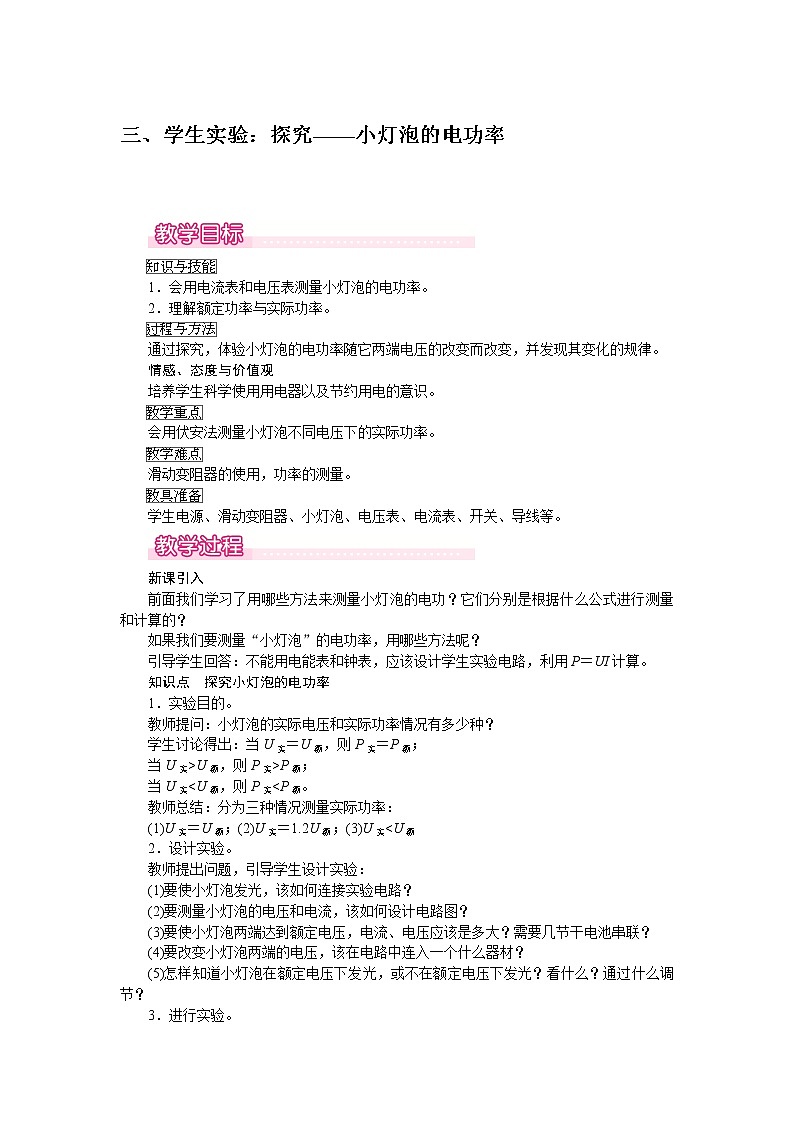

学生实验：探究——小灯泡的电功率
电压表、电流表、滑动变阻器的连接和使用
小灯泡亮度随实际功率的改变而改变
1．如图是一位同学为测量小灯泡的功率所连的电路。这个电路有什么错误或不妥之处？请纠正并画出正确的电路图。
2．利用如图所示的器材，测量小灯泡的电功率。(1)在闭合开关前，应该保证滑动变阻器连入电路的电阻阻值最____，即滑片应位于___端。
(2)闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是_________。
(3)排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2V时，电流表的示数如图所示，此时电流为___A，小灯泡的功率为___W。
