高中物理人教版 (2019)必修 第三册2 闭合电路的欧姆定律精品同步训练题

第2节 闭合电路的欧姆定律

一、单选题

1．设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是（　　）

A．L1亮度不变，L2变暗 B．L1变暗，L2变亮 C．L1变亮，L2变暗 D．L1变暗，L2亮度不变

2．光伏发电技术的研究已有100多年的历史，硅光电池现已得到广泛的应用。某同学通过实验探究一硅光电池的特性图线，所得实验结果，如图所示。、是在不同光强照射下所得的两条图线，其中图线对应的光照强度大，则由图可知（　　）

A．该硅光电池的电动势受照射光光强影响很大

B．该硅光电池的内阻仅受光照强度的影响

C．在外电路为纯电阻电路且电阻一定的情况下，光照强度大，则电池的输出功率大，电池效率也高

D．在外电路为纯电阻电路且电阻一定的情况下，光照强度大，则电池的输出功率大，但电池效率变化不大

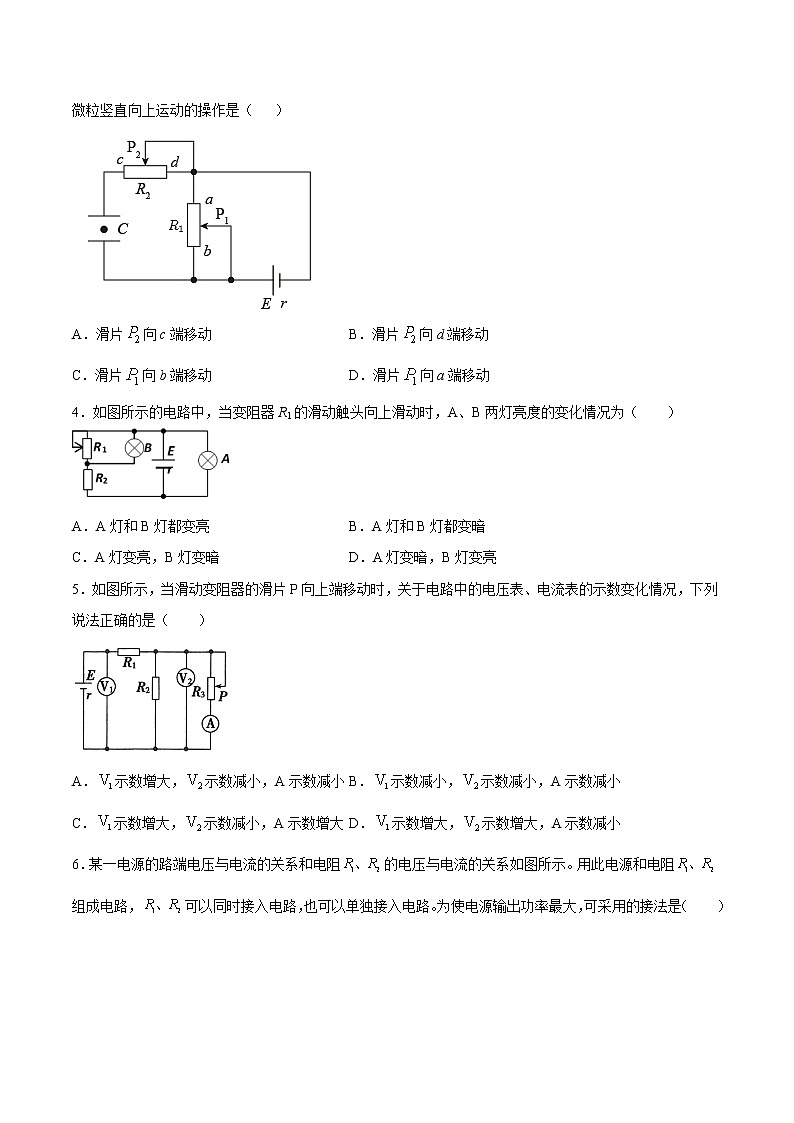

3．如图所示电路中，直流电源E的内阻，滑动变阻器的滑片位于中点，滑动变阻器的滑片位于中点，水平平行板电容器C的两极板中间有一带电微粒恰好处于静止状态，则能使该带电微粒竖直向上运动的操作是（   ）

A．滑片向c端移动 B．滑片向d端移动

C．滑片向b端移动 D．滑片向a端移动

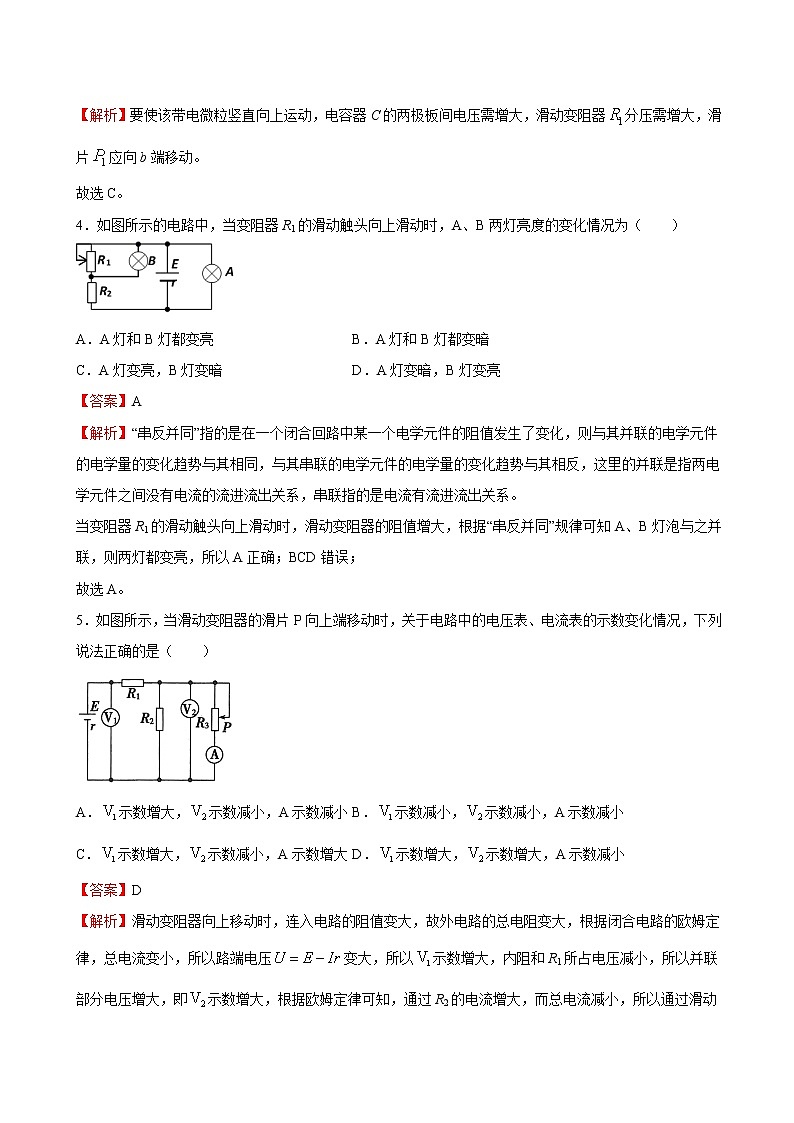

4．如图所示的电路中，当变阻器R1的滑动触头向上滑动时，A、B两灯亮度的变化情况为（　　）

A．A灯和B灯都变亮 B．A灯和B灯都变暗

C．A灯变亮，B灯变暗 D．A灯变暗，B灯变亮

5．如图所示，当滑动变阻器的滑片P向上端移动时，关于电路中的电压表、电流表的示数变化情况，下列说法正确的是（　　）

A．示数增大，示数减小，A示数减小 B．示数减小，示数减小，A示数减小

C．示数增大，示数减小，A示数增大 D．示数增大，示数增大，A示数减小

6．某一电源的路端电压与电流的关系和电阻的电压与电流的关系如图所示。用此电源和电阻组成电路，可以同时接入电路，也可以单独接入电路。为使电源输出功率最大，可采用的接法是（　　）

A．将单独接到电源两端 B．将并联后接到电源两端

C．将串联后接到电源两端 D．将单独接到电源两端

7．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，电压表为理想电压表。若将照射R3的光的强度减弱，则（　　）

A．电压表的示数变大 B．电源内阻消耗的电压变大

C．通过R2的电流变小 D．小灯泡消耗的功率变小

8．电路如图所示，电源的电动势为E、内阻为r，与定值电阻、及滑动变阻器R连接，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是（　　）

A．电压表度数增大、电流表读数减小

B．的电功率减小

C．电源的输出功率增大

D．通过的电流变化量大于通过滑动变阻器的电流变化量

9．如图所示，E为内阻不能忽略的电池电动势，为定值电阻，、S为开关。初始时闭合，S断开，现将S闭合，则（   ）

A．电源的消耗功率减小

B．电压表的读数变小，电流表的读数变小

C．电源的总功率减小

D．电源的输出功率一定减小

10．如图所示的U-I图像中，直线A为电源的路端电压与电流的关系，直线B、C分别是电阻R1、R2的电压与电流的关系。若将这两个电阻分别直接与该电源连接成闭合电路，则 （　　）

A．两个电阻的电功率相等

B．R1接在电源上时，电源的输出功率较大

C．R2接在电源上时，电源内阻的热功率较大

D．两种情况下，电源中非静电力做功的功率相等

11．图1表示某压敏电阻的阻值R随压力F变化的情况，将它平放在电梯地板上并接入图2所示的电路中，在其受压面上放一物体，即可通过电路中数字电流表的示数I来探查电梯的运动情况。电梯静止时数字电流表示数为I0。下列说法正确的是（　　）

A．若示数I不变说明电梯正在匀速运动

B．若示数I在增大说明电梯的速度在增大

C．若示数 I >I0说明电梯可能在加速向上运动

D．若示数为I0说明电梯一定处于静止状态

12．如图所示，直线A为某电源的U－I图线，曲线B为小灯泡L的U－I图线，将L接在该电源两端组成闭合电路。则下列说法正确的是（　　）

A．电源的内阻为Ω

B．此时电源内电压为3V

C．此时电源的输出功率为6W

D．小灯L的额定功率一定为6W

13．如图所示是研究电源电动势和电源内、外电压关系的实验装置，电池的两极A、B与电压传感器2相连，位于两个电极内侧的探针a、b与电压传感器1相连，R是滑动变阻器。则（　　）

A．电压传感器1测得的是外电压

B．电压传感器2测得的是电动势

C．移动挡板，减小内阻，传感器1的读数增加

D．变阻器R阻值增大时传感器2的读数增加

14．在如图所示的U-I图像中，直线I为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U-I图线。用该电源直接与电阻R相连组成闭合电路，由图像可知（　　）

A．电源的电动势为3V，内阻为0.5Ω

B．电阻R的阻值为20Ω

C．电源的输出功率为2W

D．电源的效率为50%

15．在如图所示电路中，圈①、②处可以接小灯泡、电压表（为理想电表）。电源电动势、内阻保持不变，定值电阻，小灯电阻，下列说法不正确的是（　　）

A．要使电源总功率较大，则应该①接电压表，②接小灯泡

B．要使电源输出功率较大，则应该①接小灯泡，②接电压表

C．要使路端电压较大，则应该①接小灯泡，②接电压表

D．要使闭合电路中电源效率较高，则应该①接小灯泡，②接电压表

16．将三个不同的电源1、2、3的U-I图线画在同一坐标轴上，如图所示，其中1和2平行，它们的内阻分别是r1、r2、r3，电动势分别是E1、E2、E3，则它们间的关系是（　　）

A．r1=r2＜r3，E1﹥E2=E3

B．r1﹥r2﹥r3，E1=E2＜E3

C．r1﹥r2=r3，E1＜E2=E3

D．r1=r2﹥r3，E1=E2﹥E3

17．如图所示的电路中，已知电源电动势为E，内阻为r。闭合开关，调节滑动变阻器R的滑片的位置，可以改变外电路的电阻，电压表的示数U、电流表的示数I、电源的总功率P都将随之改变。以下四幅图中能正确反映P- I、P- U关系的是（　　）

A． B．

C． D．

18．在如图所示的电路中，电源电动势为E、内阻为r，和均为定值电阻，为光敏电阻（其电阻随光照强度的增大而减小），电路中所接电表均为理想电表。闭合开关S时，电流表A1，A2和电压表V1，V2的示数分别为、和、。若光照强度增大，则（　　）

A．减小，增大，增大，减小 B．增大，减小，减小，增大

C．减小，增大，增大，不变 D．增大，减小，减小，减小

19．如图，图（a）中为一电动机，当滑动变阻器的触头从左端移到右端的过程中，两电压表的读数随电流表读数的变化情况如图（b）所示。已知电流表读数在以下时，电动机不发生转动，则（　　）

A．电路中电源电动势为

B．变阻器滑片向右移动时，读数逐渐减小

C．此过程中，电动机的输出功率最大值为

D．变阻器的最大阻值为

20．在如图所示电路中，闭合开关S，当滑动变阻器的滑动触头向上滑动时，六个理想电表的示数都发生了变化，电表的示数分别用和 （、2、3下同）表示，电表示数变化量的大小分别用和表示。下列分析结论正确的是（　　）

A．、、示数均减小 B．、、的比值均不变

C．、的比值绝对值均变化 D．、的比值绝对值均不变

21．在如图所示电路中，电源电动势为E、内阻为r，电阻R2、R3为定值电阻，R1为滑动变阻器，A、B为电容器的两个极板。当滑动变阻器R1处于某位置时，A、B两极板间的带电油滴静止不动。则下列说法中正确的是（　　）

A．仅把R1的触头向右滑动时，电流表读数减小，油滴向下运动

B．仅把R1的触头向左滑动时，电流表读数减小，油滴向上运动

C．仅把两极板A、B间距离增大，油滴向下运动，电流表读数不变

D．仅把R1的触头向左滑动时，R3两端的电压增大，通过R2的电流也增大

二、多选题

22．多用电表是一种集电流、电压、电阻等测量功能于一体的常用而重要的电表。如图所示，是一个多量程多用电表的简化电路图。关于该多用电表，下列说法中正确的是（　　）

A．表笔为红表笔，表笔为黑表笔

B．开关调到1、2位置，该表为电流表，其中位置2的量程较大

C．开关调到3、4位置，为欧姆表，倍率大小要看与的大小关系

D．开关调到5、6位置，该表为伏特表，其中位置6的量程较大

23．在《用电流表和电压表测定电池的电动势和内电阻》的实验中，分别用两个不同的电源1、2做实验，根据测得的数据作出U—I图像如图所示，由图像可知（　　）

A．电源电动势E1=E2

B．电源电动势E1>E2

C．短路电流I1<I2

D．电源内阻r1<r2

24．如图所示是一位同学设计的防盗门报警器的简化电路示意图。门打开时，红外光敏电阻R3受到红外线照射，电阻减小；门关闭会遮蔽红外线源（红外线源没有画出）。经实际试验，灯的亮灭能反映门的开、关状态。门打开时两灯的发光情况以及R2两端电压UR2与门关闭时相比（　　）

A．红灯亮，UR2变大 B．绿灯亮，UR2变大

C．绿灯灭，UR2变小 D．红灯亮，UR2变小

25．如图所示的电路中，为热敏电阻（温度降低电阻增大），为平行板电容器，闭合开关、，中央的带电液滴刚好静止，点接地，不考虑电源内阻，则下列说法正确的是（　　）

A．液滴可能带正电

B．仅将热敏电阻加热，平行板电容器所带电量增大

C．仅将变阻器的滑片向下移动，两极板间的电场强度减小

D．仅断开开关，将下极板向下移动，液滴仍静止

26．如图所示的图像中，直线表示某电源路端电压与电流的关系，直线为某一电阻的图像。用该电源直接与电阻连接成闭合电路，由图像可知（　　）

A．电源的输出功率为

B．电源电动势为，内阻为

C．电源的总功率为

D．若将两个相同电阻串联接入该电源，则电流变为原来的

27．如图所示，电源电动势为E，内阻为r，R2为定值电阻，R1为光敏电阻（当照射光强度增大时，阻值减小），R3为滑动变阻器，则下列判断正确的是（　　）

A．仅增加光照强度时，电容器所带电量增加

B．电源的输出功率一定减小

C．仅滑动变阻器的滑片向上移动时，电容器处于放电状态

D．仅滑动变阻器的滑片向下移动时，电源的总功率增大

28．如图所示，电动势为E、内阻为r的电池与定值电阻、滑动变阻器R串联，已知=r，滑动变阻器的最大阻值是3r，当滑动变阻器的滑片P由a端向b端滑动时，下列说法中正确的是（　　）

A．电源的输出功率先变小后变大 B．电源的输出功率先变大后变小

C．滑动变阻器消耗的功率先增大后减小 D．定值电阻上消耗的功率一直变大

29．在如图所示的电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数的变化量分别用ΔI、ΔU1、ΔU2和ΔU3表示。下列说法正确的是（　　）

A．不变，不变 B．变大，变大

C．变大，不变 D．不变，不变
