17.2 欧姆定律

一、单选题

1．对于欧姆定律的理解，下列说法中正确的是（　　）

A．对于一个定值电阻，加在它两端的电压与通过它的电流的比值不变

B．公式表明：导体两端的电压与通过它的电流成正比

C．公式表明：电阻与电压成正比，与电流成反比

D．由可知，导体两端的电压跟导体的电阻成正比

2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的关系图像，从图中可以看出R1与R2的大小关系是（　　）

A． B． C． D．无法确定

3．如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后，下列说法正确的是（　　）

A．油面下降时，浮标下降，滑动变阻器的滑片向下移动

B．油面下降时，电压表示数变小

C．油面上升时，滑动变阻器接入电路的电阻变大

D．油面上升时，电流表示数变小

4．AB和BC是两个有同种金属材料制成的圆柱体，他们的长度相同，但横截面积不同，把这两个金属体如图所示紧密连接在一起，并让电流从A端流入金属体，从C端流出金属体，则（　　）

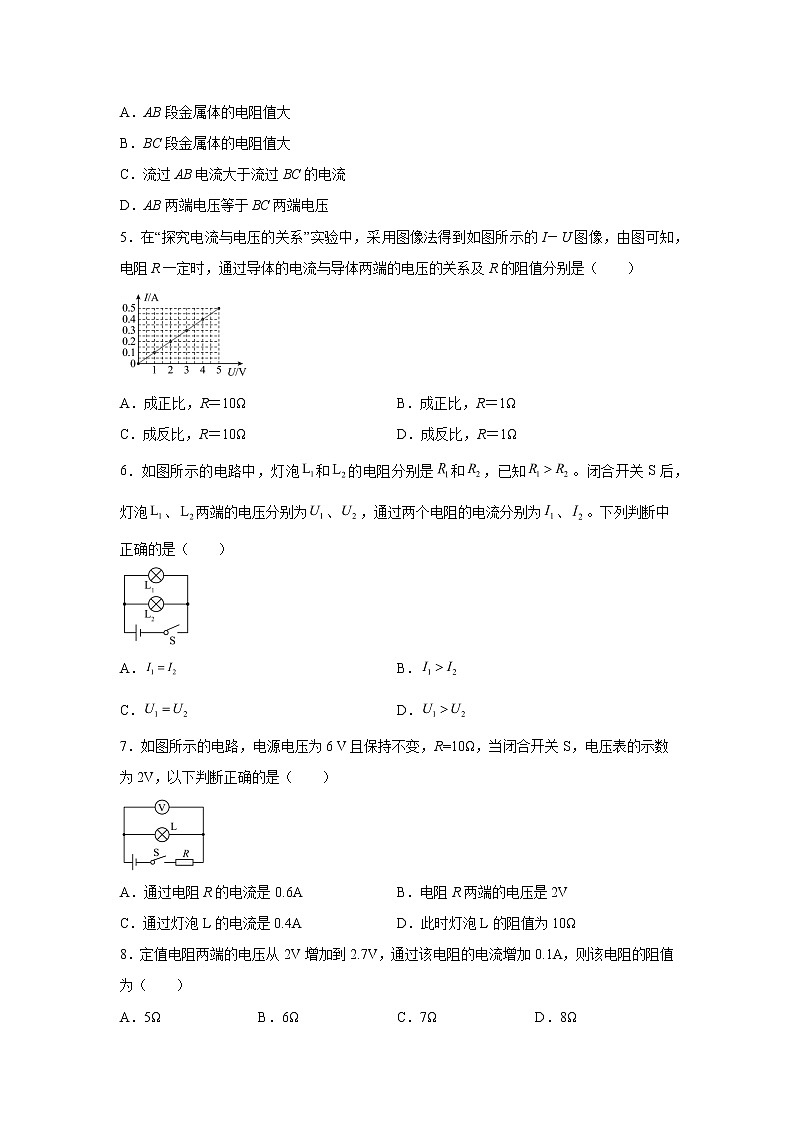

A．AB段金属体的电阻值大

B．BC段金属体的电阻值大

C．流过AB电流大于流过BC的电流

D．AB两端电压等于BC两端电压

5．在“探究电流与电压的关系”实验中，采用图像法得到如图所示的I－U图像，由图可知，电阻R一定时，通过导体的电流与导体两端的电压的关系及R的阻值分别是（　　）

A．成正比，R＝10Ω B．成正比，R＝1Ω

C．成反比，R＝10Ω D．成反比，R＝1Ω

6．如图所示的电路中，灯泡和的电阻分别是和，已知。闭合开关S后，灯泡、两端的电压分别为、，通过两个电阻的电流分别为、。下列判断中正确的是（　　）

A． B．

C． D．

7．如图所示的电路，电源电压为6 V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V，以下判断正确的是（　　）

A．通过电阻R的电流是0.6A B．电阻R两端的电压是2V

C．通过灯泡L的电流是0.4A D．此时灯泡L的阻值为10Ω

8．定值电阻两端的电压从2V增加到2.7V，通过该电阻的电流增加0.1A，则该电阻的阻值为（　　）

A．5Ω B．6Ω C．7Ω D．8Ω

二、填空题

9．一定值电阻两端电压为时，通过的电流为，则该定值电阻的阻值为___________，当两端电压为时，该定值电阻的阻值为___________，通过的电流为___________。

10．在如图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将___________，电压表与电流表示数的比值将___________。（均选填“变大”、“不变”或“变小”）

11．一位同学设计了一个风力测定仪（如图所示），O是转动轴，OC是金属杆，下面连着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P是金属杆与圆弧形电阻相接触的点，测风力时，闭合开关S。通过分析可知：金属杆OC相当于滑动变阻器的 _____，观察 _____，可以较准确地反映风力的大小。若要提高装置反映风力大小的性能，可采取的改进方法是 _____。
