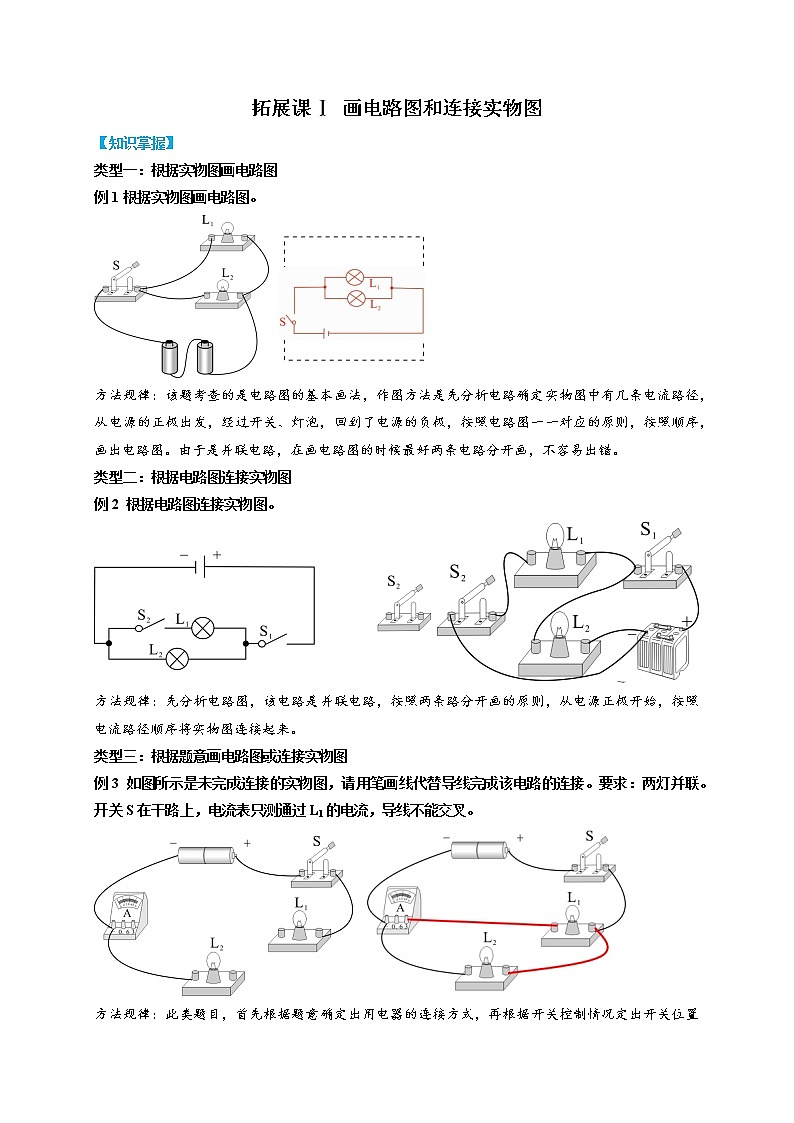

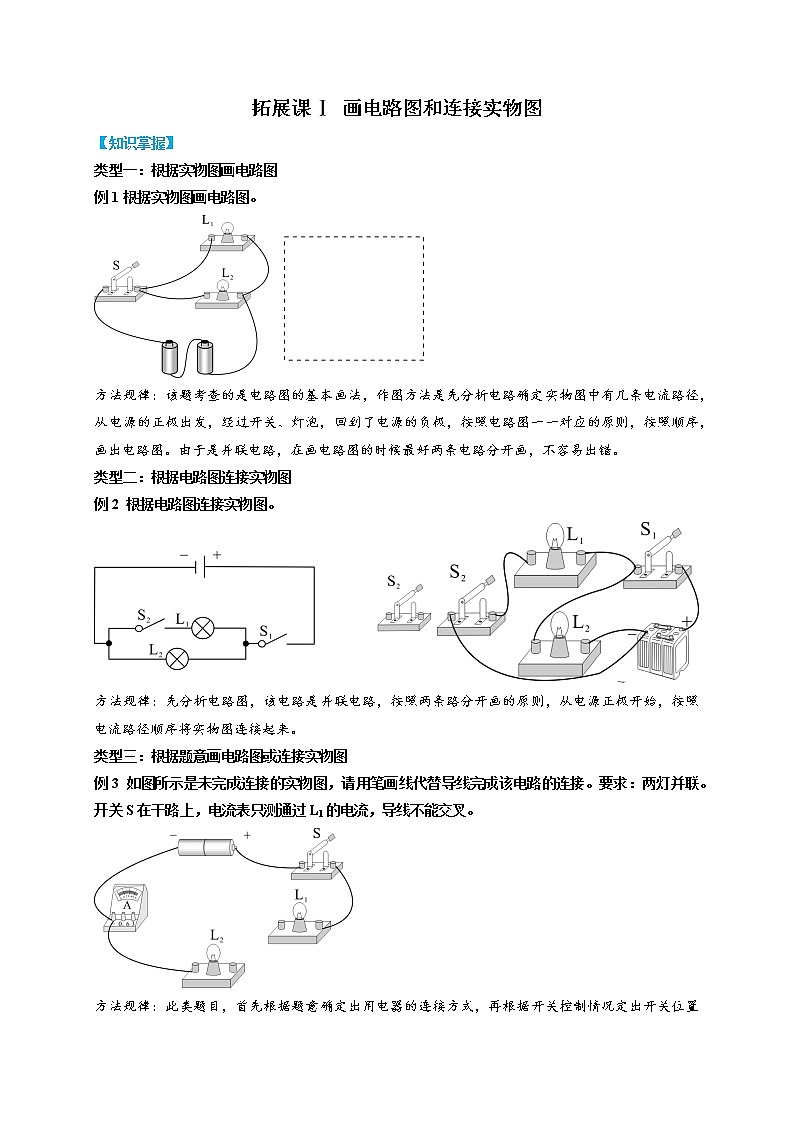

拓展课Ⅰ 画电路图和连接实物图

【知识掌握】

类型一：根据实物图画电路图

例1根据实物图画电路图。

方法规律：该题考查的是电路图的基本画法，作图方法是先分析电路确定实物图中有几条电流路径，从电源的正极出发，经过开关、灯泡，回到了电源的负极，按照电路图一一对应的原则，按照顺序，画出电路图。由于是并联电路，在画电路图的时候最好两条电路分开画，不容易出错。

类型二：根据电路图连接实物图

例2 根据电路图连接实物图。

方法规律：先分析电路图，该电路是并联电路，按照两条路分开画的原则，从电源正极开始，按照电流路径顺序将实物图连接起来。

类型三：根据题意画电路图或连接实物图

例3 如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只测通过L1的电流，导线不能交叉。

方法规律：此类题目，首先根据题意确定出用电器的连接方式，再根据开关控制情况定出开关位置最后画电路图或连接实物图。本题根据题意知道，两灯并联，开关S在干路上，电流表只测通过L1的电流，所以电流表在L1的支路上，在不确定电流大小的情况下，电流表选用大量程与灯串联。

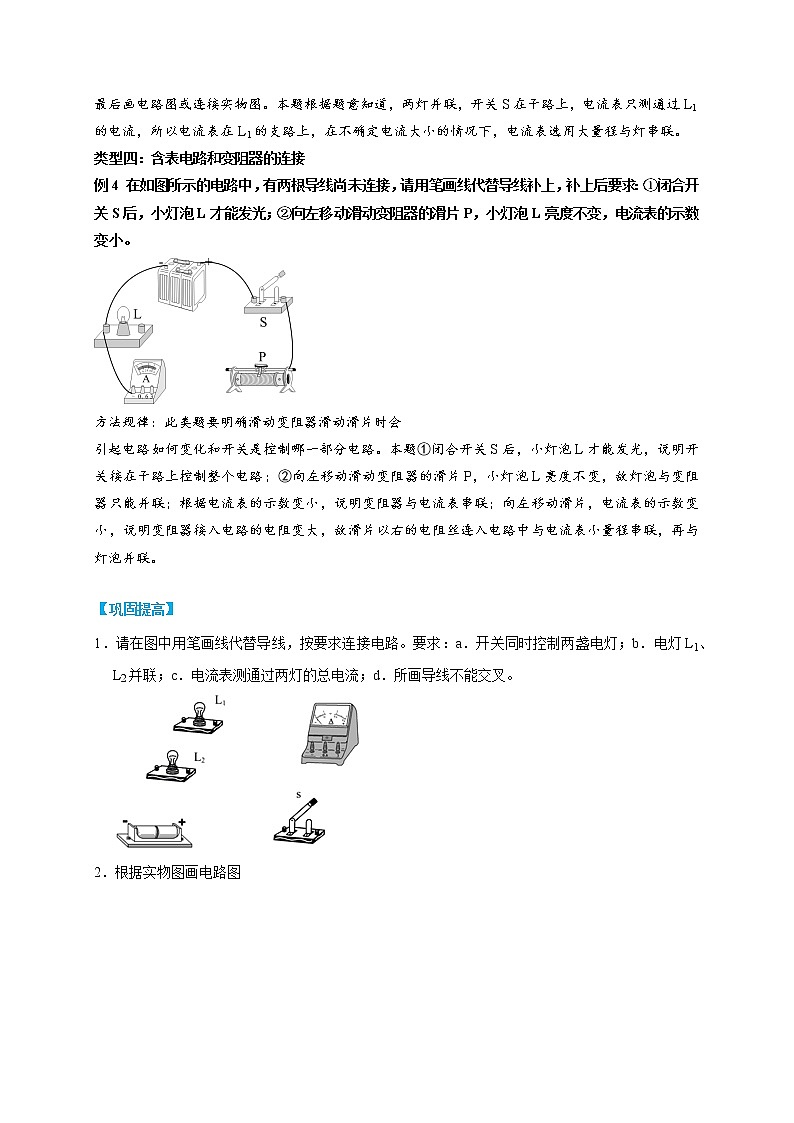

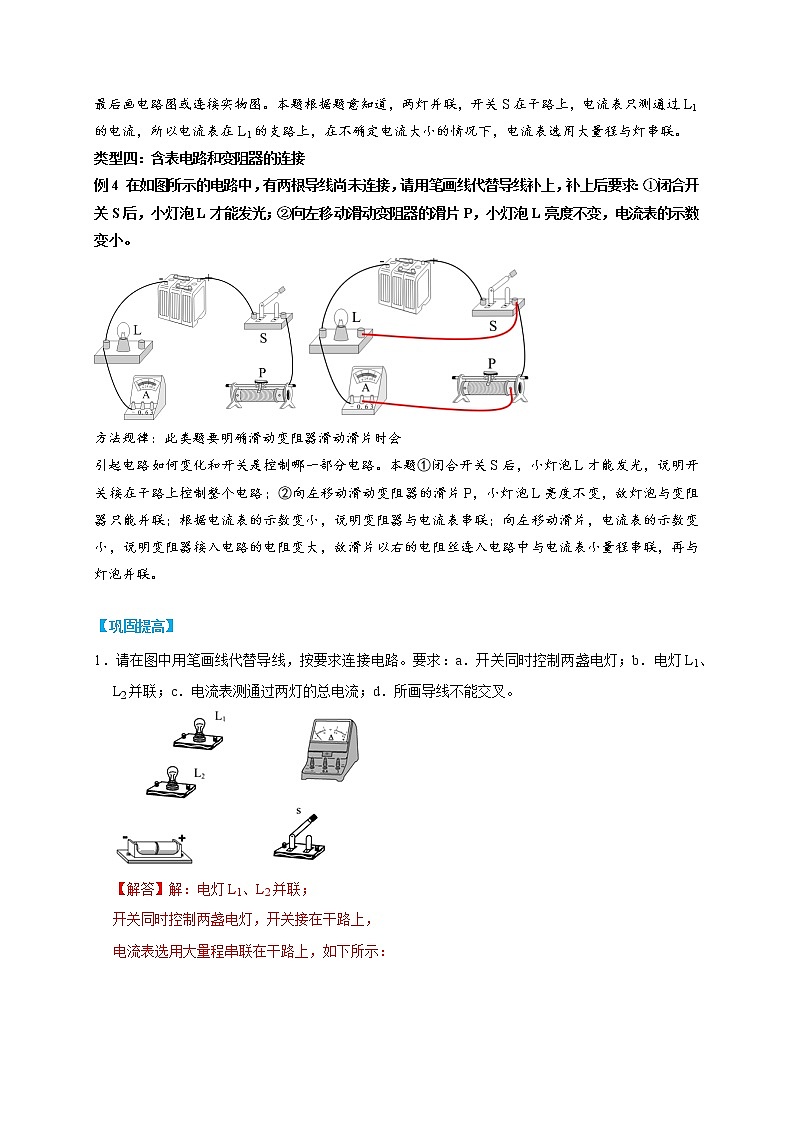

类型四：含表电路和变阻器的连接

例4 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①闭合开关S后，小灯泡L才能发光；②向左移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小。

方法规律：此类题要明确滑动变阻器滑动滑片时会

引起电路如何变化和开关是控制哪一部分电路。本题①闭合开关S后，小灯泡L才能发光，说明开关接在干路上控制整个电路；②向左移动滑动变阻器的滑片P，小灯泡L亮度不变，故灯泡与变阻器只能并联；根据电流表的示数变小，说明变阻器与电流表串联；向左移动滑片，电流表的示数变小，说明变阻器接入电路的电阻变大，故滑片以右的电阻丝连入电路中与电流表小量程串联，再与灯泡并联。

【巩固提高】

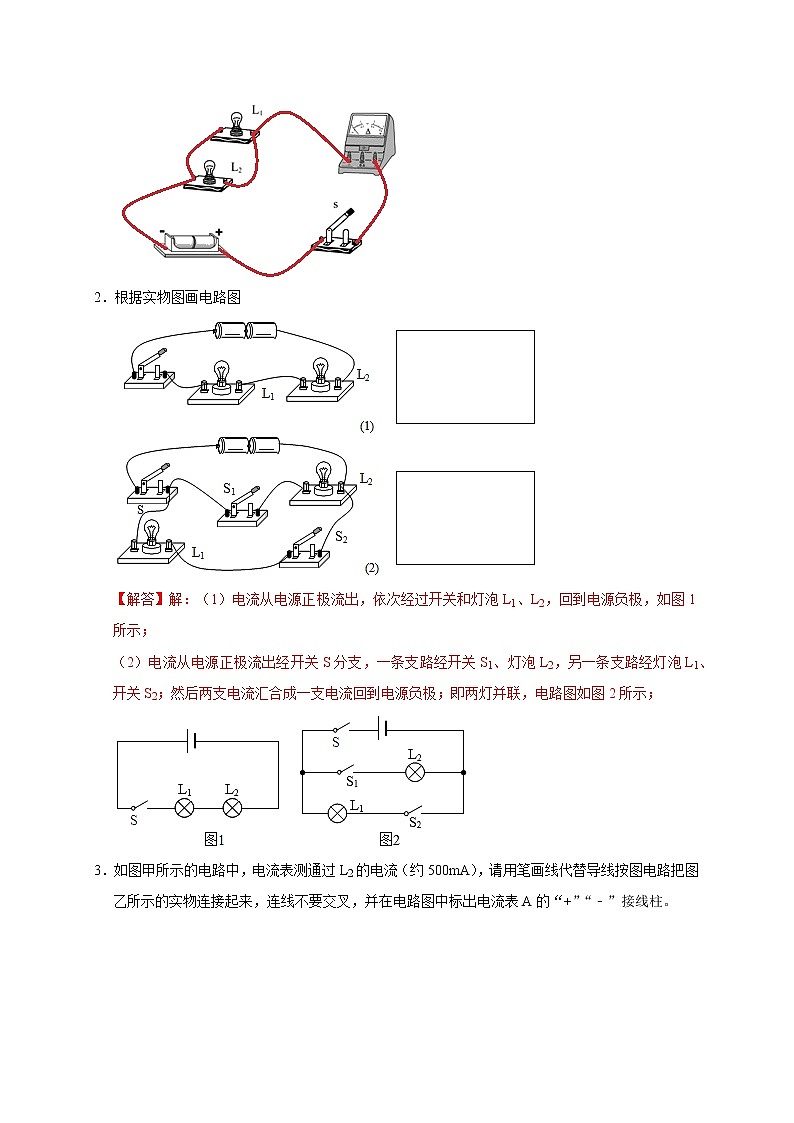

1．请在图中用笔画线代替导线，按要求连接电路。要求：a．开关同时控制两盏电灯；b．电灯L1、L2并联；c．电流表测通过两灯的总电流；d．所画导线不能交叉。

【解答】解：电灯L1、L2并联；

开关同时控制两盏电灯，开关接在干路上，

电流表选用大量程串联在干路上，如下所示：

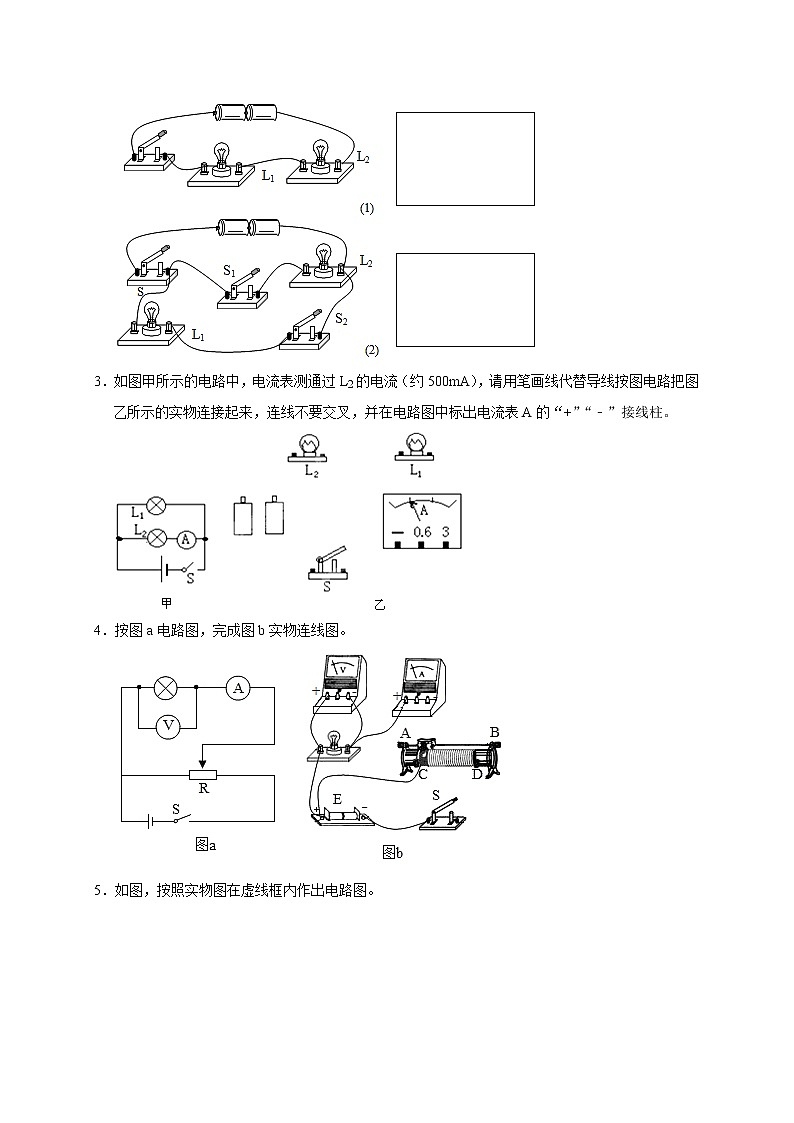

2．根据实物图画电路图

【解答】解：（1）电流从电源正极流出，依次经过开关和灯泡L1、L2，回到电源负极，如图1所示；

（2）电流从电源正极流出经开关S分支，一条支路经开关S1、灯泡L2，另一条支路经灯泡L1、开关S2；然后两支电流汇合成一支电流回到电源负极；即两灯并联，电路图如图2所示；

3．如图甲所示的电路中，电流表测通过L2的电流（约500mA），请用笔画线代替导线按图电路把图乙所示的实物连接起来，连线不要交叉，并在电路图中标出电流表A的“+”“﹣”接线柱。

【解答】解：

电流表的示数I2＝500mA＝0.5A＜0.6A，量程为0～0.6A，电流从正接线柱流入负接线柱流出；按先串后并的原则：从电源的正极开始，先将电源、灯泡L2、电流表、开关回到电源的负极，再把灯泡L1并联在灯泡L2和电流表的两端；如图所示：

。

4．按图a电路图，完成图b实物连线图。

【解答】解：

由电路图可知，灯泡与滑片左侧电阻丝并联后再与滑片右侧电阻丝串联，电压表测灯泡两端的电压，电流表测通过灯泡的电流，

图中为滑动变阻器的特殊接法（即“一上两下”的接法），根据给出的实物图和电路图，应将变阻器右下方接线柱与开关的右侧接线柱相连，回到电源的负极；将电流表的负接线柱与变阻器的任意上方接线柱相连即可，如下图所示：

5．如图，按照实物图在虚线框内作出电路图。

【解答】解：

由实物图可知，电流从电源的正极出发，分成两支，一支通过下面灯泡、开关，另一支通过上面灯泡，两支电流汇合经过下面的开关回到电源负极，如图所示：

。

6．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：

（1）两灯泡并联；

（2）电流表测灯L1的电流；

（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。

【解答】解：由题意可知：两灯泡并联；电流表测灯L1的电流，电流表应串联在L1支路中；闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗，滑动变阻器应串联在干路中，滑动变阻器应接B端接线柱，电路图如图所示：

故答案为：电路图如图所示。

7．根据图1实物图在图2的虚线框内画出相应的电路图。

【解答】解：根据实物图可知，两灯泡并联，电流表与灯泡L2串联，开关控制整个电路，电路图如下图所示：

8．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。

【解答】解：由电路图可知，灯与滑动变阻器串联，滑动变阻器按“一上一下”原则接入电路中，电流表可选用小量程串联在电路中测通过灯的电流，根据电路图连接实物图，如下所示：

9．在如图所示电路中，开关S闭合后，灯泡L1和L2正常发光。请在图中圆圈内填上合适的电表符号。

【解答】解：圆圈1在干路中，与电源串联，因此为电流表；

圆圈2与灯L1并联，因此是电压表；

而圆圈3与L2串联在同一支路中，因此为电流表，答图如下：

10．某医院观察室要安装一种呼唤电铃；使各病床的病人均可单独呼叫。现有甲、乙两只灯泡和一个电铃装在一块木板上，另有一个电池组和甲、乙两个开关，请连接实物图，使甲病床的病人一按床头的甲开关，护士站的电铃响，与甲病床相应的甲灯亮；乙病床的病人一按床头乙的开关，护士站的电铃响，与乙病床相应的乙灯亮。

【解答】解：由题意知，呼唤电铃在护士站，病床病人均可单独呼叫，说明电路有两个支路，是并联，且电铃应该在干路中。两个开关A、B分别控制甲、乙两只灯泡。如下图所示。

11．一个密封盒子、内有一个由三只相同电阻，阻值均为R组成的电路，a、b、c为二根引线（见答题卷中图），已知a、b间电阻值 Rab＝R，a、c电阻Rac＝2R，b、c间电阻Rbc＝3R，请画出电阻的连接图。

【解答】解：

由题意知：a、b间电阻值 Rab＝R，ac间的电阻Rac＝2R，b、c间电阻Rbc＝3R，因此在ab间连入阻值为R定值电阻，a、c间两电阻串联连接；b、c间三电阻串联，如下图所示：

12．图是“测量小灯泡的功率”实验电路图，请在〇中填上适当的电路元件符号。

【解答】解：在测量小灯泡的功率时，需用电压表测量小灯泡两端的电压，电流表测量电路中的电流，所以将电压表并联在小灯泡两端，电流表串联在电路中。作图如下：

13．如图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

【解答】解：原图中电压表测电源电压，电压表应该测小灯泡两端的电压，如图所示：

14．请根据实物图在方框中画出相应的电路图。

【解答】解：由实物图知，滑动变阻器、电流表、灯泡串联在电路中，电压表测灯泡的电压，开关控制整个电路，电路图如图所示：

15．如图甲所示为测量小灯泡电功率的实验电路图，小灯泡额定电压3.8V，请用笔画线代替导线，将图乙中的实物连接起来。

【解答】解：由电路图知，开关、滑动变阻器、灯泡、电流表依次连接在电源两极上，小灯泡额定电压3.8V，所以电压表使用大量程与灯泡并联，电流表可使用小量程，如图所示：

。
