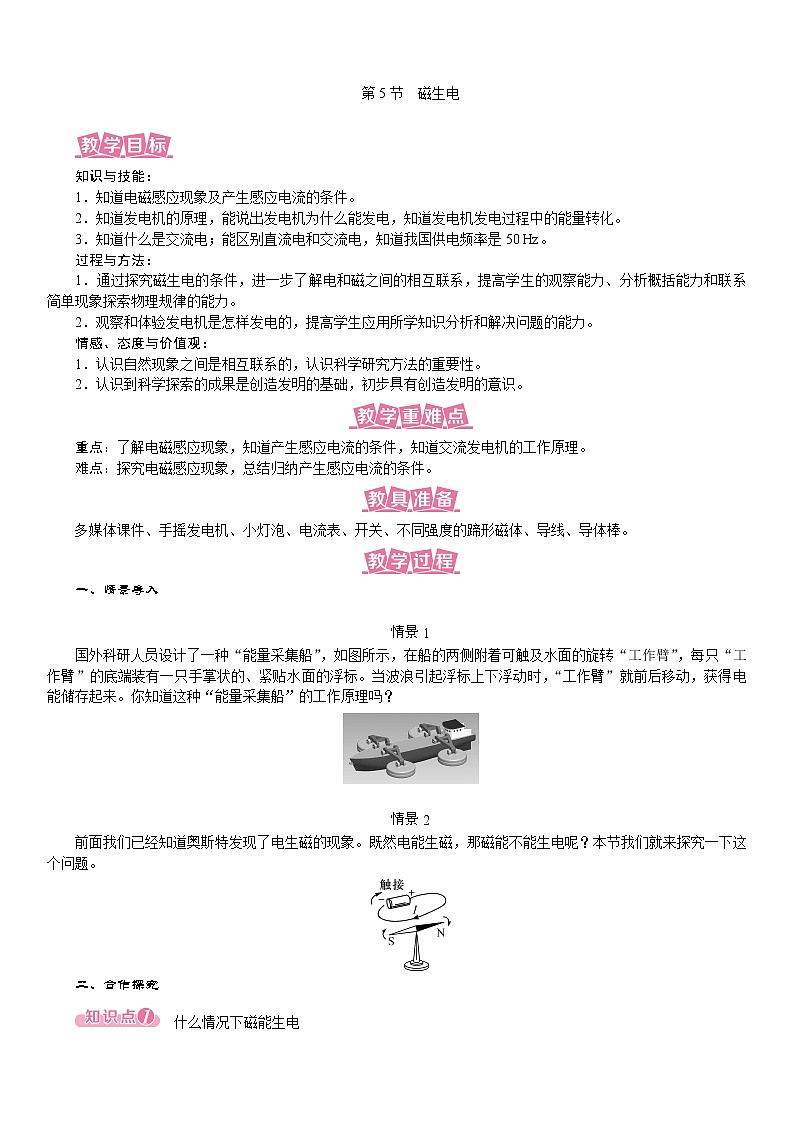

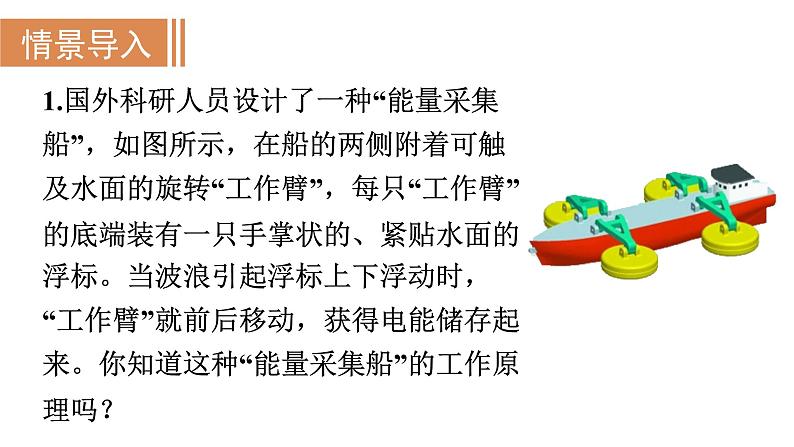

1.国外科研人员设计了一种“能量采集船”，如图所示，在船的两侧附着可触及水面的旋转“工作臂”，每只“工作臂”的底端装有一只手掌状的、紧贴水面的浮标。当波浪引起浮标上下浮动时，“工作臂”就前后移动，获得电能储存起来。你知道这种“能量采集船”的工作原理吗？

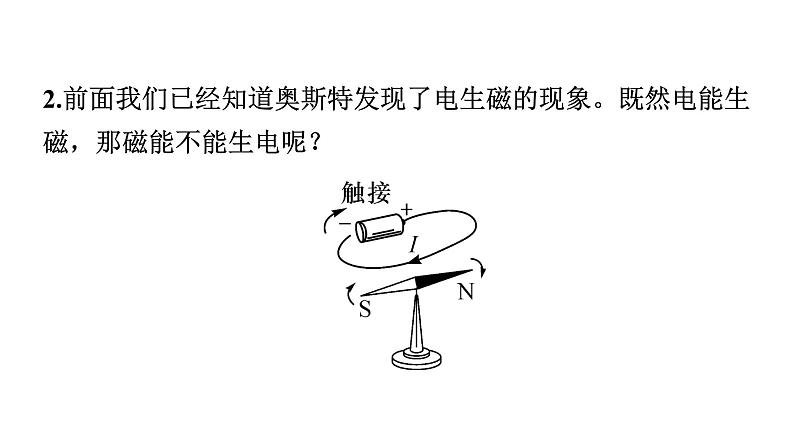

2.前面我们已经知道奥斯特发现了电生磁的现象。既然电能生磁，那磁能不能生电呢？

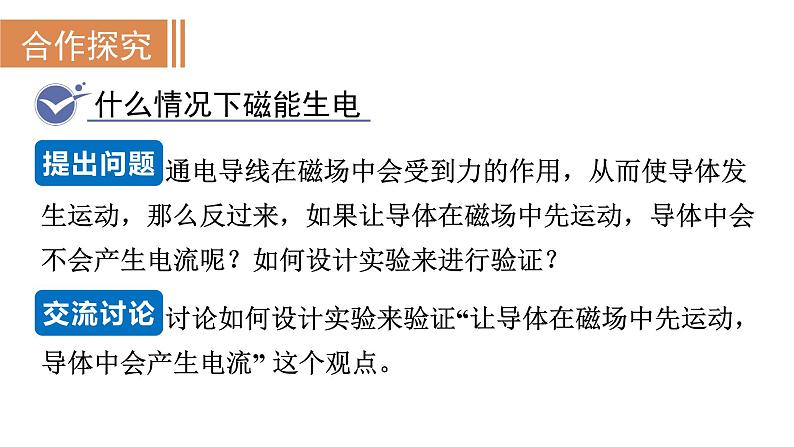

通电导线在磁场中会受到力的作用，从而使导体发生运动，那么反过来，如果让导体在磁场中先运动，导体中会不会产生电流呢？如何设计实验来进行验证？
讨论如何设计实验来验证“让导体在磁场中先运动，导体中会产生电流” 这个观点。

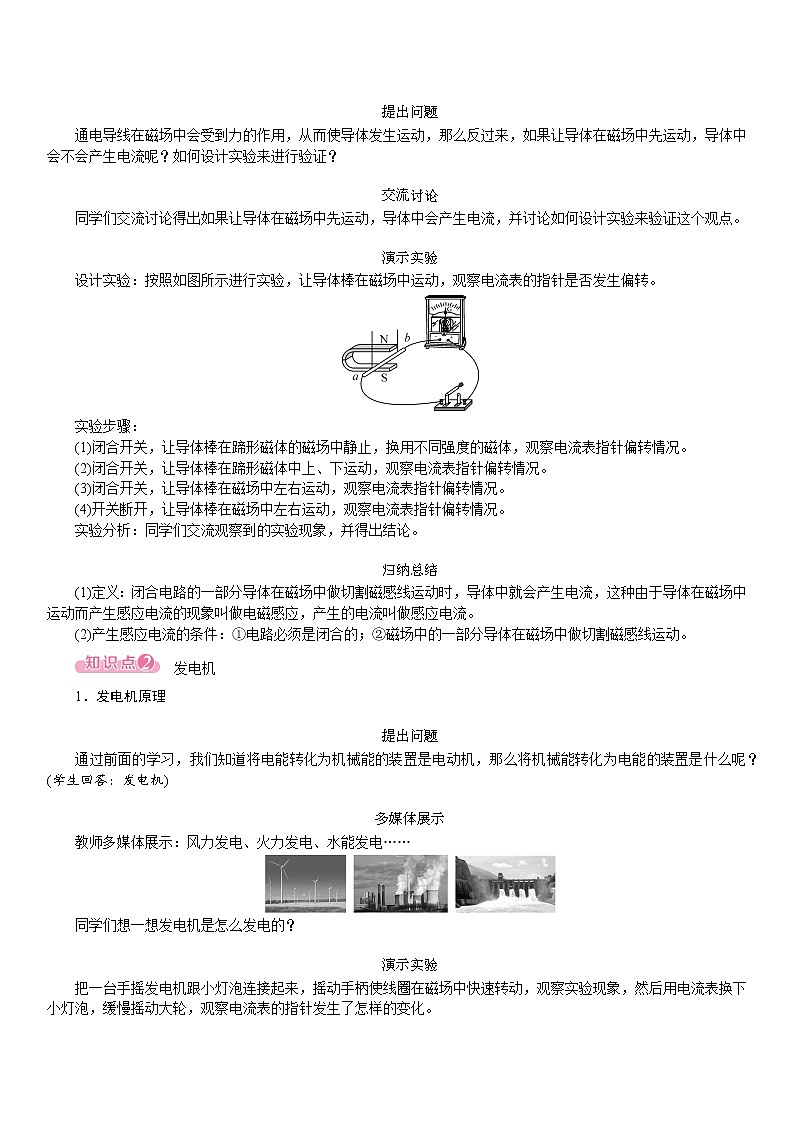

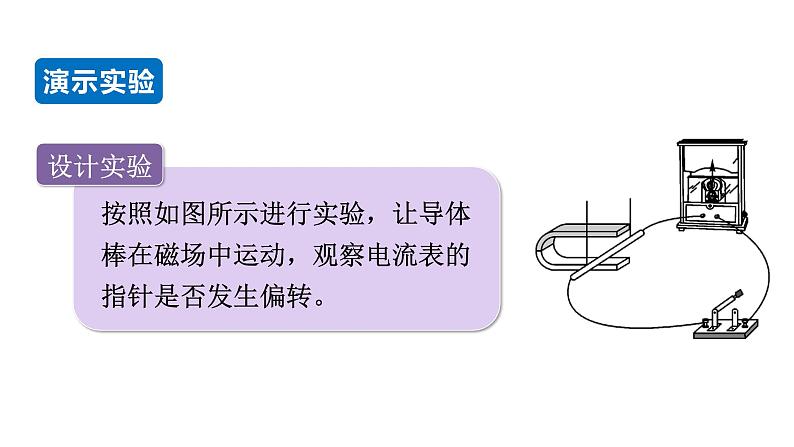

按照如图所示进行实验，让导体棒在磁场中运动，观察电流表的指针是否发生偏转。
(1)闭合开关，让导体棒在蹄形磁体的磁场中静止，换用不同强度的磁体，观察电流表指针偏转情况。(2)闭合开关，让导体棒在蹄形磁体中上、下运动，观察电流表指针偏转情况。(3)闭合开关，让导体棒在磁场中左右运动，观察电流表指针偏转情况。(4)开关断开，让导体棒在磁场中左右运动，观察电流表指针偏转情况。

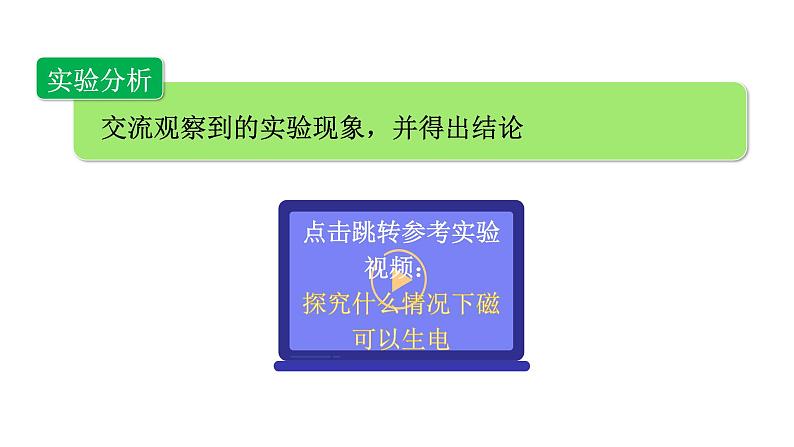

交流观察到的实验现象，并得出结论

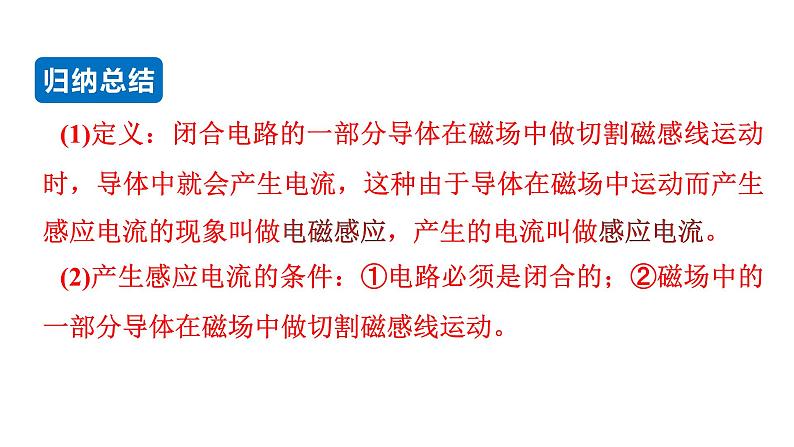

(1)定义：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，这种由于导体在磁场中运动而产生感应电流的现象叫做电磁感应，产生的电流叫做感应电流。(2)产生感应电流的条件：①电路必须是闭合的；②磁场中的一部分导体在磁场中做切割磁感线运动。
我们知道将电能转化为机械能的装置是电动机，那么将机械能转化为电能的装置是什么呢？
把一台手摇发电机跟小灯泡连接起来，摇动手柄使线圈在磁场中快速转动，观察实验现象，然后用电流表换下小灯泡，缓慢摇动大轮，观察电流表的指针发生了怎样的变化。
讨论观察到的实验现象，并讨论出电流表指针为什么会左右摆动？
(实验现象：小灯泡发光和电流表指针左右摆动)
(1)线圈在磁场中转动时，有感应电流产生，会发现电流表的指针左右摆动，且随着转速的改变，偏转角度也发生改变。说明发电机发出的电流是大小和方向都发生变化的交流电。
(2)多媒体播放发电机的工作原理。(视频详见教学课件)
(1)大小和方向周期性变化的电流叫交流电。(2)电流在每秒内周期性变化的次数等于交变电流的频率；我国交流电频率为50 Hz，一个周期的时间为0.02 s，电流方向1 s改变100次。
(1)发电机由定子和转子组成。(2)小型发电机采用线圈转动、磁极不动的方式来发电；大型发电机采用线圈不动、磁极旋转的方式来发电，因为大型发电机的电流大，电刷与滑环间容易产生电火花，很不安全，故采用旋转磁极的方式发电。(3)发电机发电的过程是把机械能转化为电能。
动圈式话筒的工作过程：
当你对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中的这种运动，能产生感应电流，这种感应电流随着声音的变化而变化，经过放大后，通过扬声器还原成声音。
1．图中a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流(　　)
2．如图所示四个装置中工作原理与发电机相同的是(　　)
3．在“探究什么情况下磁可以生电”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。
(1)小芳猜想可能与导体切割磁感线的运动速度有关，速度越大，____能越大，转化成电能就越多。你的猜想是：可能与_____________________________有关。
磁场强弱(其他合理答案均可)
(2)小芳为了验证自己的猜想，利用如图装置进行实验，足够大的磁体放在水平面上，驱动装置通过两根绝缘硬棒ab、cd使导体PQ沿直线水平向右运动(导体运动区域的磁场强弱相同)。同一次实验，应使导体做____(选填“匀速”或“变速”)运动。
如表是实验测得的数据，分析数据可得出结论：_________________________________________________________________。
其他条件相同时，感应电流的大小与运动速度成正比(其他合理答案均可)
(3)此实验运用的研究方法主要是______________。
【科学小链接】伟大的物理学家法拉第电磁感应现象是英国物理学家法拉第于1831年发现的。他除了发现电磁感应现象外，还发现了电解定律，提出了电场和磁场等概念。
法拉第出生于一个铁匠家庭，由于家境贫寒，13岁开始就当报童、学徒工。在当图书装订工期间，他阅读了大量科学书籍，并在自己家里搞了一个小
实验室，把前人有关电气方面的论述收集起来，进行系统的研究。1821年，法拉第有机会聆听了伦敦皇家学会会长戴维的一次化学讲座，对科学工作产生了极大的兴趣。不久，法拉第便成为戴维在皇家学院实验室里的一位助手。1824年他被选为伦敦皇家学会会员，1825年任英国研究实验室主任。他还是法国科学院院士。1820年奥斯特关于金属线通电可使附近磁针转动的发现，
