第14章欧姆定律（电阻、变阻器）-【苏科版期末复习】江苏省无锡市2022-2023学年九年级物理上学期期末单元复习精炼

这是一份第14章欧姆定律（电阻、变阻器）-【苏科版期末复习】江苏省无锡市2022-2023学年九年级物理上学期期末单元复习精炼，共7页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。

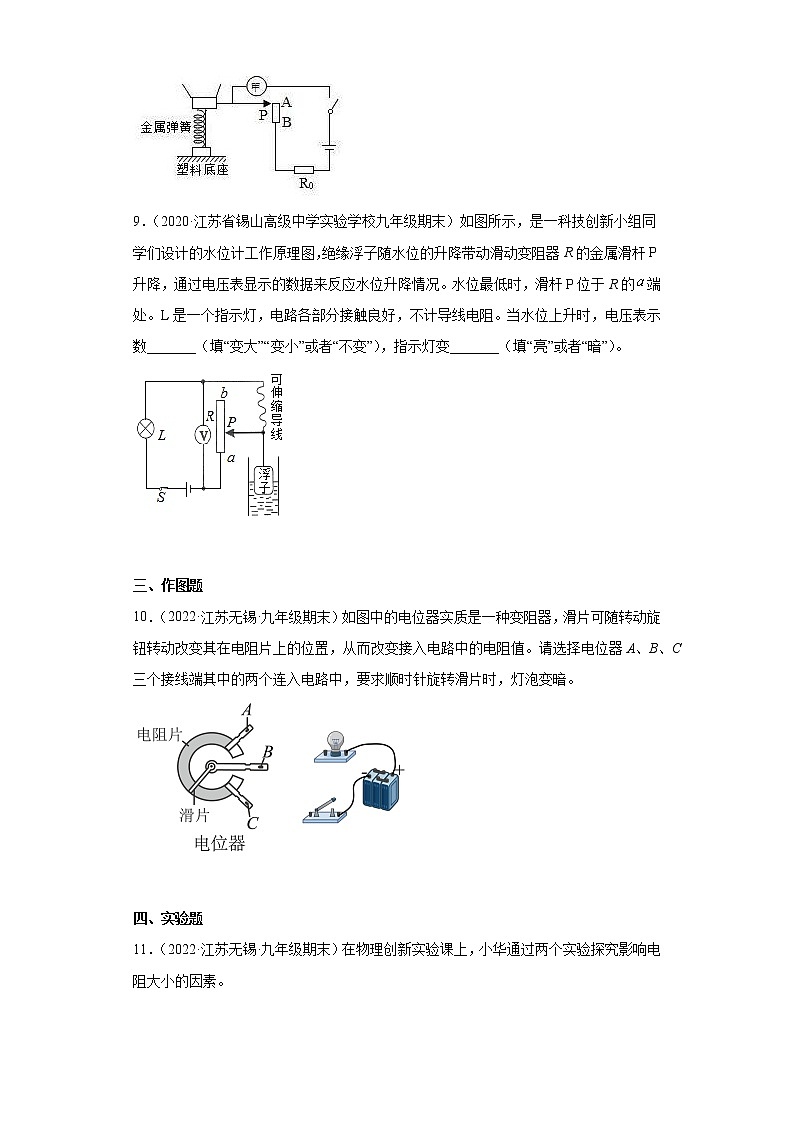

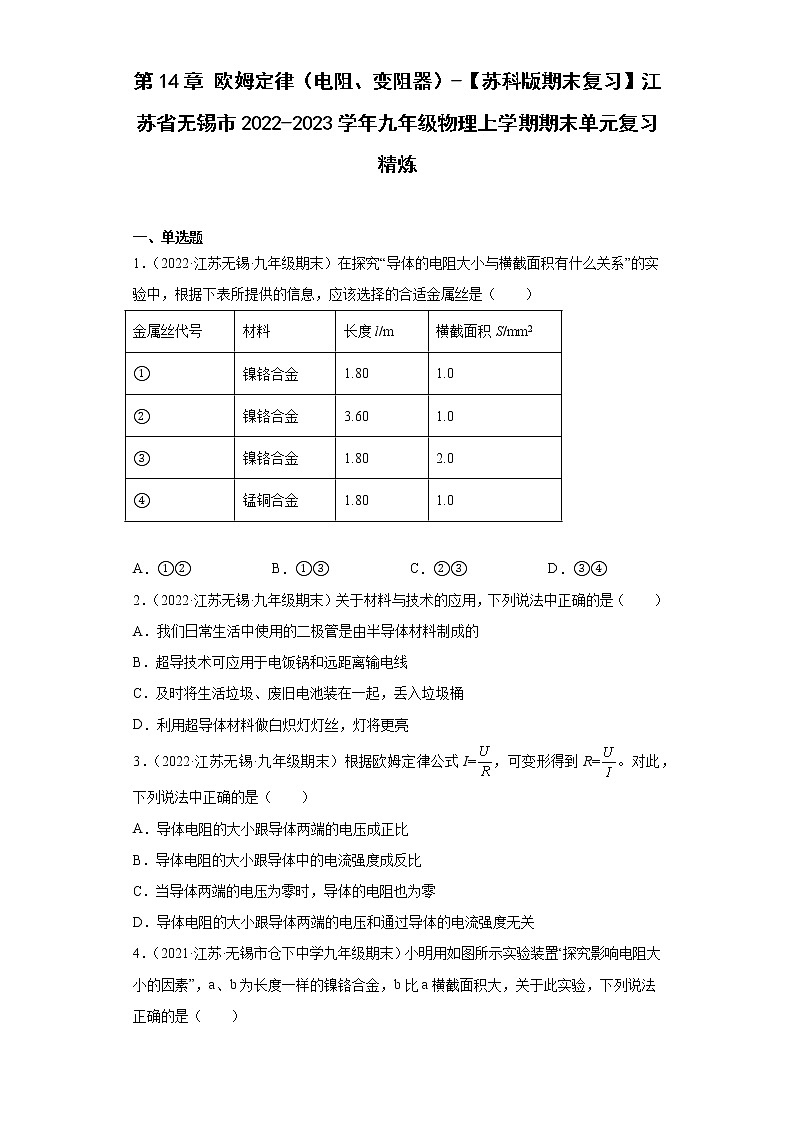

第14章 欧姆定律（电阻、变阻器）-【苏科版期末复习】江苏省无锡市2022-2023学年九年级物理上学期期末单元复习精炼 一、单选题1．（2022·江苏无锡·九年级期末）在探究“导体的电阻大小与横截面积有什么关系”的实验中，根据下表所提供的信息，应该选择的合适金属丝是（　　）金属丝代号材料长度l/m横截面积S/mm2①镍铬合金1.801.0②镍铬合金3.601.0③镍铬合金1.802.0④锰铜合金1.801.0 A．①② B．①③ C．②③ D．③④2．（2022·江苏无锡·九年级期末）关于材料与技术的应用，下列说法中正确的是（　　）A．我们日常生活中使用的二极管是由半导体材料制成的B．超导技术可应用于电饭锅和远距离输电线C．及时将生活垃圾、废旧电池装在一起，丢入垃圾桶D．利用超导体材料做白炽灯灯丝，灯将更亮3．（2022·江苏无锡·九年级期末）根据欧姆定律公式I=，可变形得到R=。对此，下列说法中正确的是（　　）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流强度成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流强度无关4．（2021·江苏·无锡市仓下中学九年级期末）小明用如图所示实验装置“探究影响电阻大小的因素”，a、b为长度一样的镍铬合金，b比a横截面积大，关于此实验，下列说法正确的是（　　）A．断开开关，镍铬合金丝a和b没有电阻B．利用此装置能探究导体电阻大小和导体横截面积的关系C．为了准确比较两条合金丝的电阻，可以在电路中串联一个电压表D．用夹子分别将a、b接入电路，接入a时小灯泡更亮，原因是a的电阻比b小5．（2021·江苏无锡·九年级期末）小明用如图所示实验装置“探究影响电阻大小的因素”，a、b为长度一样的镍铬合金，b比a横截面积大，关于此实验，下列说法正确的是（　　）A．断开开关，镍铬合金丝a和b没有电阻B．利用此装置能探究导体电阻大小和导体横截面积的关系C．为了准确比较两条合金丝的电阻，可以在电路中串联一个电压表D．用夹子分别将a、b接入电路，接入a时小灯泡更暗，原因是a的电阻比b小6．（2021·江苏·无锡市江南中学九年级期末）下列物理量中，以科学家安培的名字作为单位的是A．电功 B．电阻 C．电压 D．电流7．（2020·江苏·无锡市滨湖区教育研究发展中心九年级期末）一段1m长的电阻丝，下列做法能使它的电阻增大的是（       ）A．对折 B．长度拉伸为原来的2倍C．剪掉一半 D．外表涂上绝缘材料 二、填空题8．（2022·江苏无锡·九年级期末）如图所示是电子秤的结构示意图，其中P是一个紧贴AB滑动的金属滑片．那么，电子秤的刻度表甲是____________选填（“电流表”或“电压表”)改装而成的，电阻R0的作用是__________．闭合开关，秤盘内物体质量增大时，刻度表示数将___________(选填“变大”、“变小”或“不变”)．9．（2020·江苏省锡山高级中学实验学校九年级期末）如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。水位最低时，滑杆P位于R的端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。当水位上升时，电压表示数_______（填“变大”“变小”或者“不变”），指示灯变_______（填“亮”或者“暗”）。 三、作图题10．（2022·江苏无锡·九年级期末）如图中的电位器实质是一种变阻器，滑片可随转动旋钮转动改变其在电阻片上的位置，从而改变接入电路中的电阻值。请选择电位器A、B、C三个接线端其中的两个连入电路中，要求顺时针旋转滑片时，灯泡变暗。 四、实验题11．（2022·江苏无锡·九年级期末）在物理创新实验课上，小华通过两个实验探究影响电阻大小的因素。 （1）在如图甲所示的电路中，保持适当的电源电压，在a、b间接入一根黄瓜，闭合开关，小量程电流表有明显示数。接着用美工刀把黄瓜中间切掉一小块，让黄瓜中间的截面明显变细，此时黄瓜的阻值 ___________，电流表示数 ___________；（均选填“变大”、“不变”或“变小”）（2）在如图乙所示的电路中，在c、d间接入一只敲碎玻璃外壳的白炽灯，闭合开关，对着白炽灯灯丝吹气，灯L变亮，说明白炽灯灯丝电阻大小与 ___________有关。12．（2020·江苏·无锡市滨湖区教育研究发展中心九年级期末）如图所示，在“探究影响导体电阻大小因素”的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同。（1）该实验是通过观察_______间接比较导线电阻的大小；（2）选用导线a、b分别接入电路中，是为了探究电阻大小是否跟导体的_______有关；（3）选用导线b、c分别接入电路中，是为了探究电阻大小是否跟导体的_______有关。
参考答案：1．B【详解】要探究电阻大小与横截面积的关系时，要保持材料、长度都相同，横截面积不同，由表格中的数据知：需要选择金属丝①③进行实验，故ACD不符合题意，B符合题意。故选B。2．A【详解】A．人们日常生活中使用的二极管是由半导体制成的，故A正确；B．由于超导体的电阻为零，电能不能转化成内能，不能用来制作电饭锅，故B错误；C．废弃电池中的汞、铅、镉等重金属溶出会污染地下水和土壤，破坏人类的生存环境，威胁人类的健康，属于有害垃圾，用过的废旧电池不要和生活垃圾一起扔掉，而要单独回收，故C错误；D．白炽灯是利用电流的热效应工作的，不能使用超导体制作，故D错误。故选A。3．D【详解】导体电阻由导体的材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关，只要是导体的材料、长度、横截面积确定了，导体电阻就确定了。故选D。4．B【详解】A．导体的电阻大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关，所以断开开关，镍铬合金丝a和b仍然有电阻，故A错误；B．根据控制量法知，利用此装置中的一根电阻丝，长度相同，横截面积不同，也可以探究导体电阻大小和横截面积的关系，故B正确；C．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故C错误；D．a、b为长度一样的镍铬合金丝，a比b细，所以a的电阻大于b的电阻，故D错误。故选B。5．B【详解】A．导体的电阻是导体本身的属性，与是否通电无关，断开开关合金丝的电阻不变，故A错误；B．本实验中合金丝的长度和材料相同，横截面积不同，通过比较两根合金丝接入电路时，小灯泡的亮度变化，可以探究导体电阻大小和导体横截面积的关系，故B正确；C．电压表的阻值太大，在电路中串联电压表会使电路中的电流极小相当于断路，无法进行实验，故C错误；D．当导体的长度和材料不变时，导体横截面积越大电阻越小，所以说 a比b的电阻大。接入电路中时电阻越大，电路中的电流越小，小灯泡越暗，故D错误。故选B。6．D【详解】A. 电功的单位是焦耳（J）B. 电阻的单位是欧姆（Ω）C. 电压的单位是伏特（V）D. 电流的单位安培（A）故D符合题意．7．B【分析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系。【详解】A．电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B．电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；C．把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D．在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误；故选B。8．     电流表     保护电路     变大【详解】由图可知刻度表甲串联在电路中，因此是电流表改装而成的．R0串联在电路中，串联分压起到保护电路的作用．闭合开关，秤盘内物体质量增大时弹簧被压缩，接入电路电阻变小，电压不变，根据公式可知刻度表示数将变大．9．     变大     暗【详解】[1]当水位上升时，浮子带动滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，指示灯两端的电压变小，因串联电路中总电压等于各分电压之和，所以变阻器两端的电压变大，即电压的示数变大；[2]因灯泡的亮暗取决于实际功率的大小，由可知，指示灯的实际功率变小，灯泡变暗。10．【详解】电位器是一个变形的滑动变阻器，能根据实际要求把滑动变阻器连入电路，调节灯泡的亮度；滑片顺时针旋转时，灯泡变暗，原因是电流变小，由于电源电压不变时，因此接入电路的电阻变大，连入电路的电阻丝变长，一定是连入了下面的接线柱C和中间的接线柱B，如图    11．     变大     变小     温度【详解】（1）[1][2]保持适当的电源电压，当在a、b间接入一条黄瓜时，闭合开关，小量程电流表有明显示数，说明黄瓜是导体，会导电，该老师用美工刀把黄瓜中间切掉一块让黄瓜中间的截面明显变细，在材料、长度和温度不变的情况下，黄瓜变细，则黄瓜的电阻变大，电路中的电流变小，即电流表示数变小。（2）[3]在c、d间接入一只敲碎玻璃外壳的白炽灯时，闭合开关，灯L发光，对着白炽灯灯丝吹气，灯丝的温度降低，灯L变亮，这说明电路中的电流变大了，即白炽灯灯丝电阻变小了，这说明电阻的大小与温度有关。12．     电流表示数大小     材料     长度【详解】（1）[1]电阻大小不易直接观察，但电阻大小不同，对电流的阻碍作用不同，故可以通过观察电流大小间接比较电阻大小。（2）[2]导线a、b长度和横截面积相同，材料不同，根据控制变法量，是为了探究电阻大小是否跟导体的材料有关。（3）[3]导线b、c材料和横截面积相同，长度不同，根据控制变法量，是为了探究电阻大小是否跟导体的长度有关。
