一、单选题

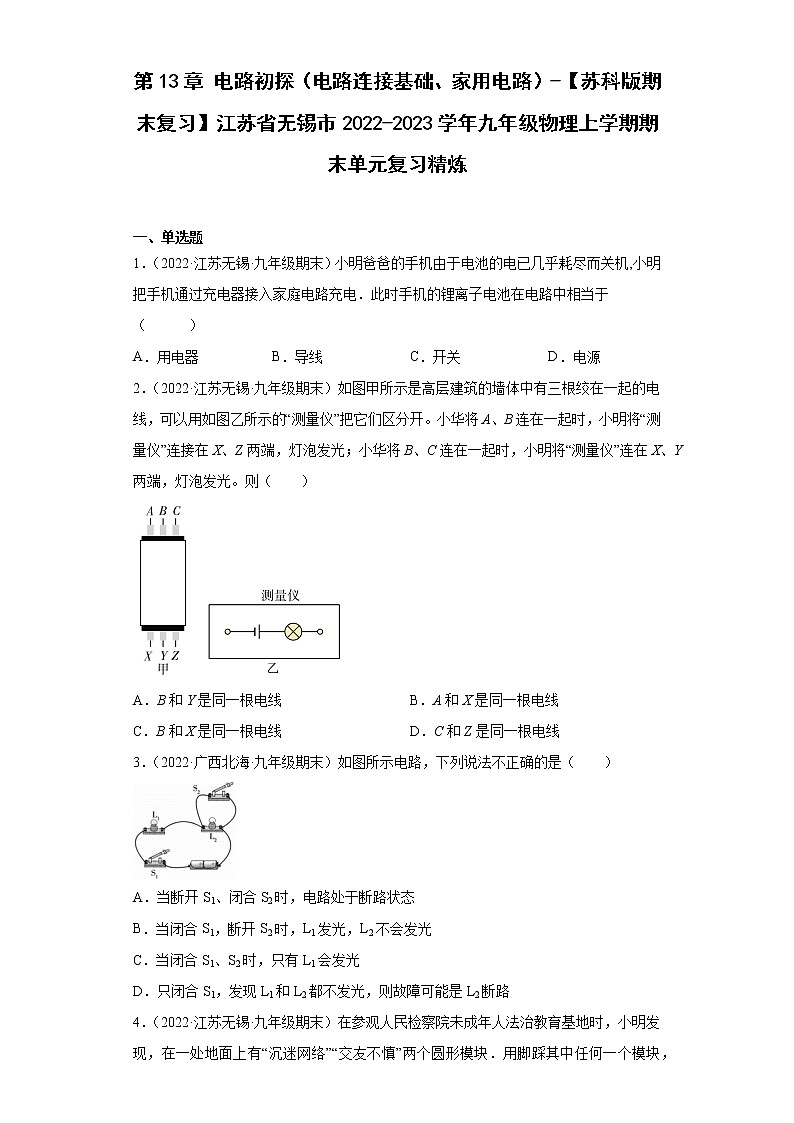

1．（2022·江苏无锡·九年级期末）小明爸爸的手机由于电池的电已几乎耗尽而关机,小明把手机通过充电器接入家庭电路充电．此时手机的锂离子电池在电路中相当于（ ）
A．用电器B．导线C．开关D．电源
2．（2022·江苏无锡·九年级期末）如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（ ）
A．B和Y是同一根电线B．A和X是同一根电线
C．B和X是同一根电线D．C和Z是同一根电线
3．（2022·广西北海·九年级期末）如图所示电路，下列说法不正确的是（ ）
A．当断开S1、闭合S2时，电路处于断路状态
B．当闭合S1，断开S2时，L1发光，L2不会发光
C．当闭合S1、S2时，只有L1会发光
D．只闭合S1，发现L1和L2都不发光，则故障可能是L2断路
4．（2022·江苏无锡·九年级期末）在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是
A．两个模块相当于开关，彼此串联
B．同个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联

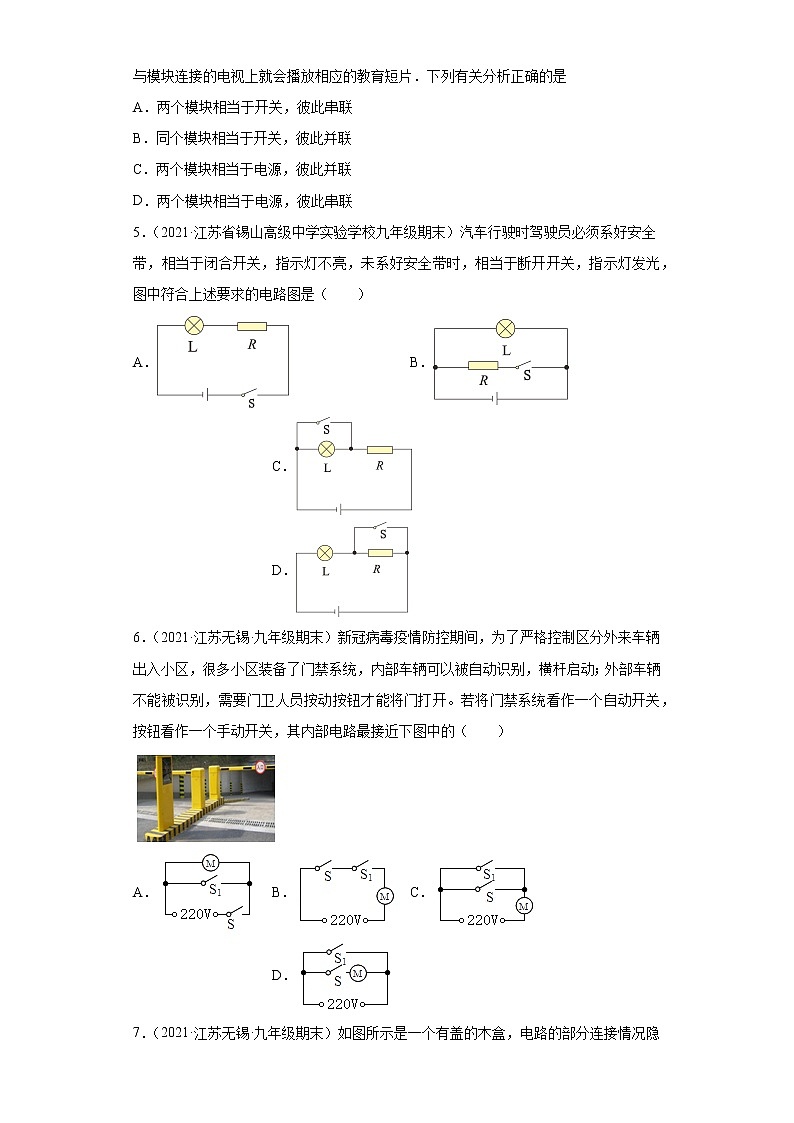

5．（2021·江苏省锡山高级中学实验学校九年级期末）汽车行驶时驾驶员必须系好安全带，相当于闭合开关，指示灯不亮，未系好安全带时，相当于断开开关，指示灯发光，图中符合上述要求的电路图是（ ）
A．B．C．D．
6．（2021·江苏无锡·九年级期末）新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（ ）
A．B．C．D．

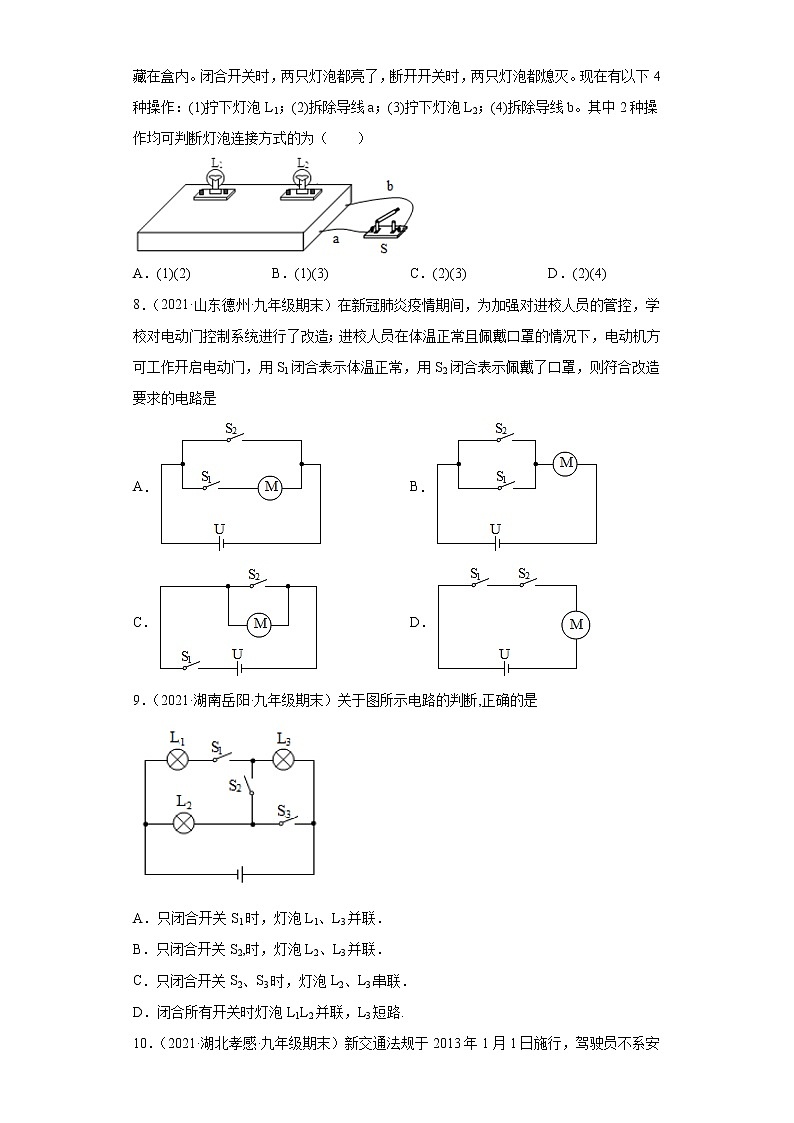

7．（2021·江苏无锡·九年级期末）如图所示是一个有盖的木盒，电路的部分连接情况隐藏在盒内。闭合开关时，两只灯泡都亮了，断开开关时，两只灯泡都熄灭。现在有以下4种操作：(1)拧下灯泡L1；(2)拆除导线a；(3)拧下灯泡L2；(4)拆除导线b。其中2种操作均可判断灯泡连接方式的为（ ）
A．(1)(2)B．(1)(3)C．(2)(3)D．(2)(4)
8．（2021·山东德州·九年级期末）在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是
A．B．
C．D．
9．（2021·湖南岳阳·九年级期末）关于图所示电路的判断,正确的是
A．只闭合开关S1时，灯泡L1、L3并联．
B．只闭合开关S2,时，灯泡L2、L3并联．
C．只闭合开关S2、S3时，灯泡L2、L3串联．
D．闭合所有开关时灯泡L1L2并联，L3短路.
10．（2021·湖北孝感·九年级期末）新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（ ）
A．B．C．D．
11．（2021·江苏·无锡市江南中学九年级期末）通常情况下，下列物品中属于绝缘体的是（ ）
A．木质铅笔里的碳芯B．导线中的铜丝
C．钢丝钳把手上的塑料套D．蓄电池内的硫酸溶液
12．（2020·江苏·无锡市滨湖区教育研究发展中心九年级期末）深圳市的公交车后门两个扶杆上均装有一个红色按钮（如图），每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。下列电路图能实现上述目的的是（ ）
A．B．C．D．
13．（2020·江苏无锡·九年级期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是（ ）
A．只闭合开关S1，电源外部电流方向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2串联
C．先闭合S1，再闭合开关S2，电流表示数不变
D．开关S1、S2都闭合，发现灯泡L1比L2亮，通过L1的电流一定大于通过L2的电流
14．（2020·江苏无锡·九年级期末）小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关S2断开）后，蜂鸣器停止发声。如下图所示的四个电路设计，其中符合要求的是（ ）
A．B．C．D．
15．（2020·江苏·无锡市第一女子中学九年级期末）某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路符合要求的是（ ）
A．B．
C．D．
16．（2020·河南新乡·九年级期末）小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是
A．B．C．D．
二、填空题
17．（2022·江苏无锡·九年级期末）如图所示是一款消防应急照明灯，应急灯中装有两个LED灯组。外部电路有电时LED灯组都不发光，外部电路停电时应急灯能提供一段时间的应急照明，则外部电路有电时控制应急灯的开关处于 ___________（选填“断开”或“闭合”）状态。若将应急灯中的任意一个LED灯组拆下，发现另一个LED灯组仍可以发光，则两个LED灯组是 ___________（选填“串联”或“并联”）连接的。
18．（2022·江苏无锡·九年级期末）如图所示，在电路中要使灯L1和L2串联，应只闭合开关 ___________；当只闭合开关S1和S3时，可以发光的灯是___________；为了防止电路发生电源短路，不能同时闭合开关 ___________。
19．（2022·江苏无锡·九年级期末）教室内日光灯之间的连接方式是______（串/并）联。
20．（2021·江苏省锡山高级中学实验学校九年级期末）如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过，按钮相当于电路中的_______，红灯和绿灯是_______联的。太阳能电池可以将光能转化为_______。
21．（2021·江苏·无锡市仓下中学九年级期末）一节新干电池的电压为___________伏；如图所示，若要将一节干电池正确装入电池盒，应将图（甲）中电池的A端接到图（乙）电池盒的___________（选填“B”或“C”）接线柱。
22．（2020·江苏·无锡市第一女子中学九年级期末）如图冬天人们常用的电热暖手宝来取暖，暖手宝内部通常采用水，这是利用水的______大的属性使保暖时间更长；为了使用更加安全，它的内部采用了双重温控保护开关，当温度达到一定值时，自动断开，两个温控开关是______（选填“串联”或“并联”）起来使用的。
23．（2020·江苏省锡山高级中学实验学校九年级期末）小明对家中的小汽车进行了一些研究：汽车动力来自一台单缸四冲程汽油机，正常工作时转速为1800r/min，汽缸外面有“水套”循环降温；汽车照明灯的灯泡内装有功率较大的远光灯丝和功率较小的近光灯丝，两根灯丝可根据需要交替工作。
（1）图中汽油机正处于______冲程；
（2）汽车照明灯内的近光灯丝和远光灯丝是______联连接的；
（3）汽油机10min对外做功______次。
24．（2020·江苏·无锡市滨湖区教育研究发展中心九年级期末）在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关_____；若同时闭合S1和S2，可以工作的用电器是_____．
三、作图题
25．（2022·江苏无锡·九年级期末）如图是一种停车位是否被占用的模拟提醒电路，灯泡发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合。请在电路中的两个虚线框中分别填入灯泡和电阻符号，完成符合设计要求的电路。
26．（2021·江苏·无锡市仓下中学九年级期末）请完成图中电路的连接，要求：两灯并联，开关控制整个电路。
27．（2020·江苏无锡·九年级期末）图中的电路中有一根导线连接错误，要求在错误处打叉，然后再添加一根导线，使两灯并联连接．
( )
参考答案：
1．A【详解】在给手机电池充电的过程中，电能转化为电池的化学能，手机电池消耗了电能，手机电池相当于用电器。故选A。
2．C【详解】小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，说明此时电路是接通的；上端只剩下C，下端只剩下Y，则说明C和Y是同一根电线。如图所示：
小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，说明此时电路是接通的；上端只剩下A，下端只剩下Z，则说明A和Z是同一根电线。如图所示：
综上所述，C和Y是同一根电线，A和Z是同一根电线，则剩下的B和X是同一根电线。故ABD不符合题意，C符合题意。
故选C。
3．B【详解】A．当断开S1时，电流将无法从正极出发回到负极，无论S2断开还是闭合电路都处在断路状态。故A正确，A不符合题意；
B．当闭合S1，断开S2时，电路中L1与L2串联，所以都能发光，故B错误，B符合题意；
C．当闭合S1、S2时，L2处于短路状态，L2不能发光；电流可以经过L1，L1可以发光，故C正确，C不符合题意；
D．只闭合S1，电路中L1与L2串联，当两灯都不亮表明电路中存在断路，可能是L1断路，也可能是L2断路，故D正确，D不符合题意。
故选B。
4．B【详解】脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确．
5．C【详解】A．如图当开关闭合时，R与L串联，L发光，断开不发光，故A不符合题意；
B．如图R与L并联，开关控制R支路，开关无论是断开还是闭合，L都能发光，故B不符合题意；
C．如图开关与L并联，当开关断开时，R与L串联，L发光，开关闭合时，L短路不发光，故C符合题意；
D．如图开关与R并联，开关无论是断开还是闭合，L都能发光，故D不符合题意。
故选C。
6．C【详解】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故C符合题意，ABD不符合题意。
故选C。
7．B【详解】并联电路各支路互不影响；串联电路某处发生断路，则整个电路都不工作。因此，可以用分别拆除用电器的方法来判断电路的连接方式，若拆除一个用电器，不影响另一个，则是并联，反之就是串联。故选B。
8．D【详解】根据题意，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，两个开关同时闭合时，电动机方可工作开启电动门，故两个开关应与电动机串联在电路；故D符合题意。
故选D。
9．D【详解】由电路图知道，当只闭合开关S1 时，电流从电源正极流出后，依次通过L3、S1、L1后回到电源负极，即用电器首尾顺次连接，所以灯泡L1 、L3 是串联，故A错误；
由电路图知道，当只闭合开关S2 时，电流从电源正极流出后，依次通过L3、S2、L2回到电源负极，则灯泡L2 、L3是串联，故B错误；
由电路图知道，当只闭合开关S2、S3 时，L3 被短路，电流从电源正极流出后通过L2后回到电源负极，故C错误；
由电路图知道，当闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1 、L2并联，故D正确.
10．B【详解】由题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知B符合题意，A闭合开关，指示灯亮，C不管开关是否闭合，指示灯都亮，D指示灯与R串联了，故ACD都不符合题意．B符合题意．
11．C【详解】A．木质铅笔里的碳芯其主要成分是石墨，是导体，故A不符合题意；
B．导线中的铜丝，是金属，是良好的导体，故B不符合题意；
C．钢丝钳把手上的塑料套不容易导电，是绝缘体，故C符合题意；
D．蓄电池内的硫酸溶液容易导电，是导体，故D不符合题意。
故选C。
12．B【详解】A．由A图知只有两个开关都闭合时灯泡才发光，A不符合题意
B．由B图知只要闭合任意一个开关或两个开关都闭合，灯泡就能发光，B符合题意；
C．由C图知只有闭合上面的开关、断开下面的开关灯泡才发光，C不符合题意；
D．由D图知只有闭合下面的开关、断开上面的开关灯泡才发光，D不符合题意。
故选B。
13．D【详解】A．只闭合开关S1，灯泡L2、电流表、开关S1、电源组成一个串联电路，电源外部电流方向为d→c→b→a，故A错误；
B．开关S1、S2都闭合，灯泡L1和L2并列连接在一起，所以灯泡L1和L2并联，故B错误；
C．先闭合S1，只有灯泡L2接入电路，电流表测量灯泡L2的电流，再闭合开关S2，灯泡L1和L2并联，电流表测量灯泡L1和L2的总电流，由并联电路电流的规律可知，电流表示数会变大，故C错误；
D．开关S1、S2都闭合，灯泡L1和L2并联，两个灯泡两端的电压相等，灯泡L1比L2亮，说明L1的实际功率大，根据P=UI，可以判断通过L1的电流较大，故D正确。
故选D。
14．D【分析】由题意可知，当车的支架支起时蜂鸣器响起，说明S2、S1、电源、蜂鸣器组成的电路通路；当车上好锁抽出钥匙后蜂鸣器停止发声，说明S2、S1、电源、蜂鸣器组成的电路断路，据此逐个分析每个选项。
【详解】A．S1未闭合时，蜂鸣器会一直在响，故A不符合题意；
B．开关S1闭合时，蜂鸣器被短路，不可能响起，故B不符合题意；
C．蜂鸣器被S2短路，S1闭合时，蜂鸣器不可能响起，故C不符合题意；
D．开关S1闭合时蜂鸣器响起，开关S2断开后蜂鸣器停止发声，故D符合题意。
故选D。
15．C【详解】由题意可知，正常情况下（开关接通），导线把电铃短路，灯亮铃不响；只有导线断开时（开关断开），电铃才响，但灯泡一直是亮的。
A．由电路图可知，正常情况下，灯亮同时铃响，有人畜闯入花园时，灯亮、铃不响，故A不符合题意；
B．由电路图可知，正常情况下，灯亮同时铃响，有人畜闯入花园时，灯不亮、铃不响，故B不符合题意；
C．由电路图可知，正常情况下，灯亮，电铃被短路不响，有人畜闯入花园时，灯泡和电铃串联，灯亮同时铃响，故C符合题意；
D．由电路图可知，正常情况下，会造成电源短路，有人畜闯入花园时，灯泡和电铃并联，灯亮同时铃响，故D不符合题意。
故选C。
16．A【详解】由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S断开，指示灯L发光较暗．
A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；
B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；
C．由图知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；故C不符合题意；
D．由图知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．
故选A．
【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
17． 断开 并联【详解】[1]对于应急照明灯，当外部电路有电时应急灯不亮，外部电路停电时应急灯正常发光，则外部电路有电时控制应急灯的开关应该断开，灯不会发光。
[2]根据串并联电路的连接特点，本题中所述应急灯任一个灯泡断开时，另一个灯泡仍然发光，说明两灯的工作互不影响，可以断定其连接方式是并联。
18． S3 L1 S2、S3【详解】[1]要使电灯L1和L2串联，电流从电源正极流出需要经过L1，然后经过灯泡L2、S3，再流回电源负极，因此应闭合开关S3。
[2]当同时闭合开关 S1和 S3，电流从电源正极流出需要经过灯泡L1，经过开关S1回负极，只有灯泡L1可以工作，灯泡L2被短路。
[3]当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。
19．并【详解】教室内日光灯之间独立工作，互不影响，故是并联。
20． 开关 并 电能【详解】[1]行人通过触摸按钮，使正对车辆的红灯亮起，则按钮相当于电路中的开关。
[2]由于红灯和绿灯可以独立工作，互不影响，所以红灯和绿灯是并联连接的。
[3]太阳能电池可以将光能转化为电能。
21． 1.5 B【详解】[1]一节新干电池的电压是1.5V。
[2]要将一节干电池正确装入电池盒，电池盒B端应接电池的正极，弹簧一端C端接电池负极，故应将图(甲)中电池的A端接到图(乙)电池盒的B接线柱。
22． 比热容 串联【详解】[1]因为水的比热容比较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以电热暖手宝内部液体通常采用水；
[2]由题知，电热水袋里使用双重温控开关，只要有一处温度过高就自动切断电路，说明一处断开，整个电路断路，因此这两个开关是串联的。
23． 做功 并 9000【详解】(1)[1]由题图可知，进气门和排气门都是关闭的，火花塞放出电火花，活塞下行，可以判断是做功冲程；
(2)[2]由题意可知，两根灯丝可根据需要交替工作，所以这种灯泡内两根灯丝在电路中的连接方式是并联；
(3)[3]由题意可知，单缸四冲程汽油机的飞轮转速是1800r/min，即每10分钟转18000圈；汽油机工作过程飞轮转动2圈完成一个工作循环，一个工作循环包括4个冲程，对外做功一次；所以汽油机10min完成36000个冲程，做功9000次。
24． S1 电铃【详解】[1]开关S2起到对灯泡短路的作用，因此要想让灯泡工作，只能闭合S1，不能闭合开关S2；
[2]开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电铃仍工作．
25． 。 【详解】根据题可知，车位被占用时，灯泡发光较亮，说明通过灯泡的电流大，根据欧姆定律可知，电路中的电阻小；未被占用时，灯泡发光较暗，说明通过灯泡的电流较小，根据欧姆定律可知，电路中的电阻大；由图可知，开关闭合前，该电路为串联电路，开关闭合后，电路应该为灯泡的简单电路，所以上方为灯泡，下方为电阻，如图所示：
。
26．【详解】两灯并联，电流从电源正极出发一端进入灯泡L1，另一端经DB到灯泡L2，，电流经L1、L2汇合后经AC到电源负极，连接电路如图所示：
27．【详解】如图的电路，若开关闭合，电流经过L1左端，然后通过导线能直接到L2的左端，再回到电源负极，即电流不经过用电器，为短路现象．
要使两灯并联，成为正确的电路，可以将开关连接L1左端的导线拆掉，由开关左端连接到L1的右端即可，或者将负极到L2左端的导线改接至L2的右端也可以．任意改一处即为正确的并联电路．如图：
