第13章电路初探（电流和电流表、电压和电压表）-【苏科版期末复习】江苏省无锡市2022-2023学年九年级物理上学期期末单元复习精炼

这是一份第13章电路初探（电流和电流表、电压和电压表）-【苏科版期末复习】江苏省无锡市2022-2023学年九年级物理上学期期末单元复习精炼，共14页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。

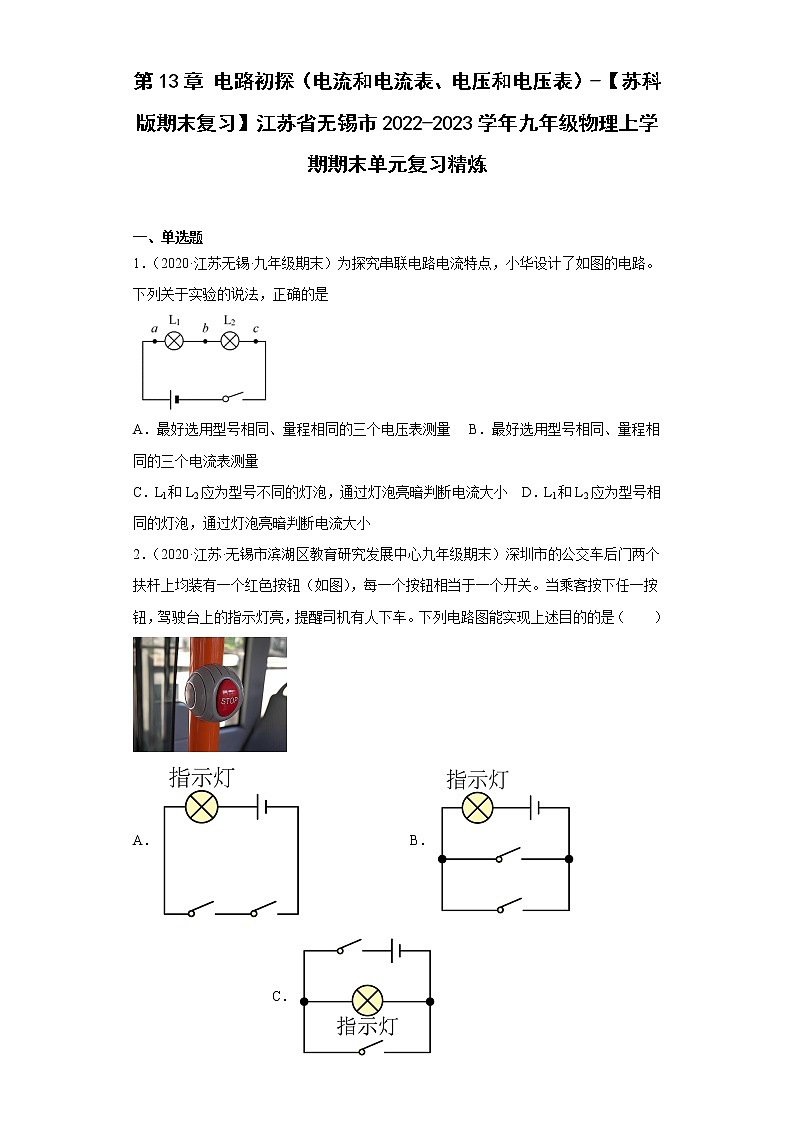

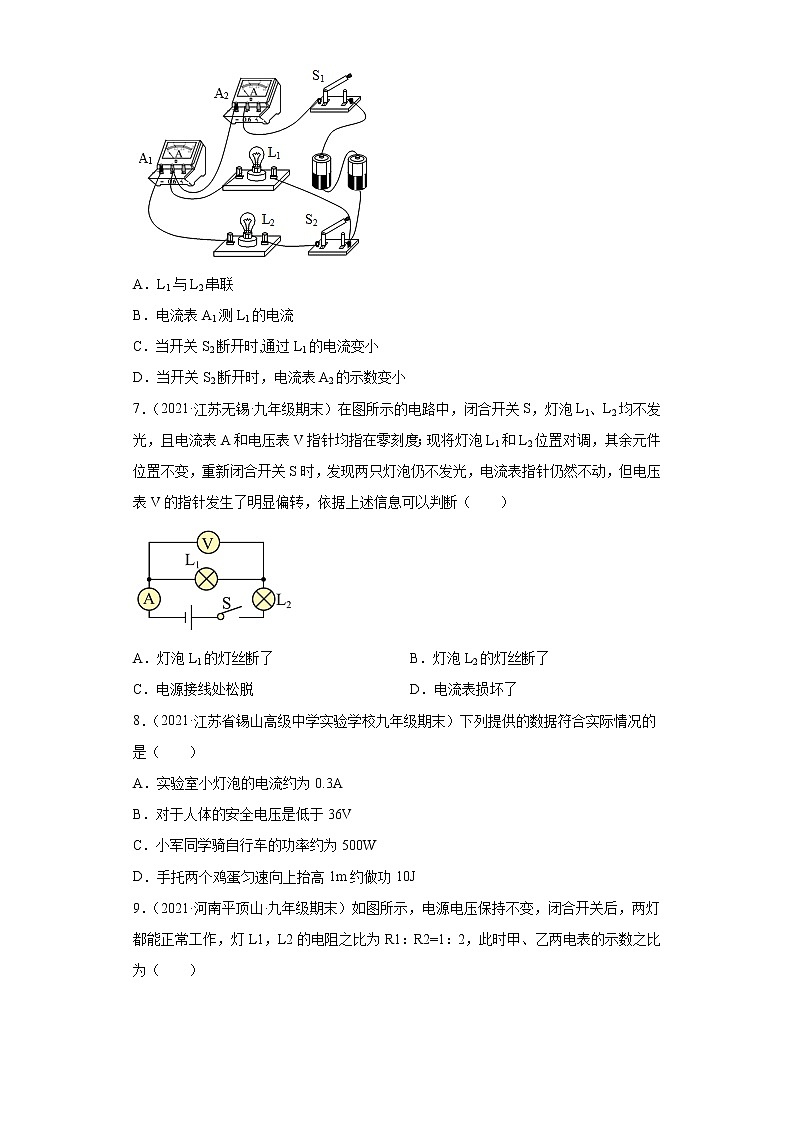

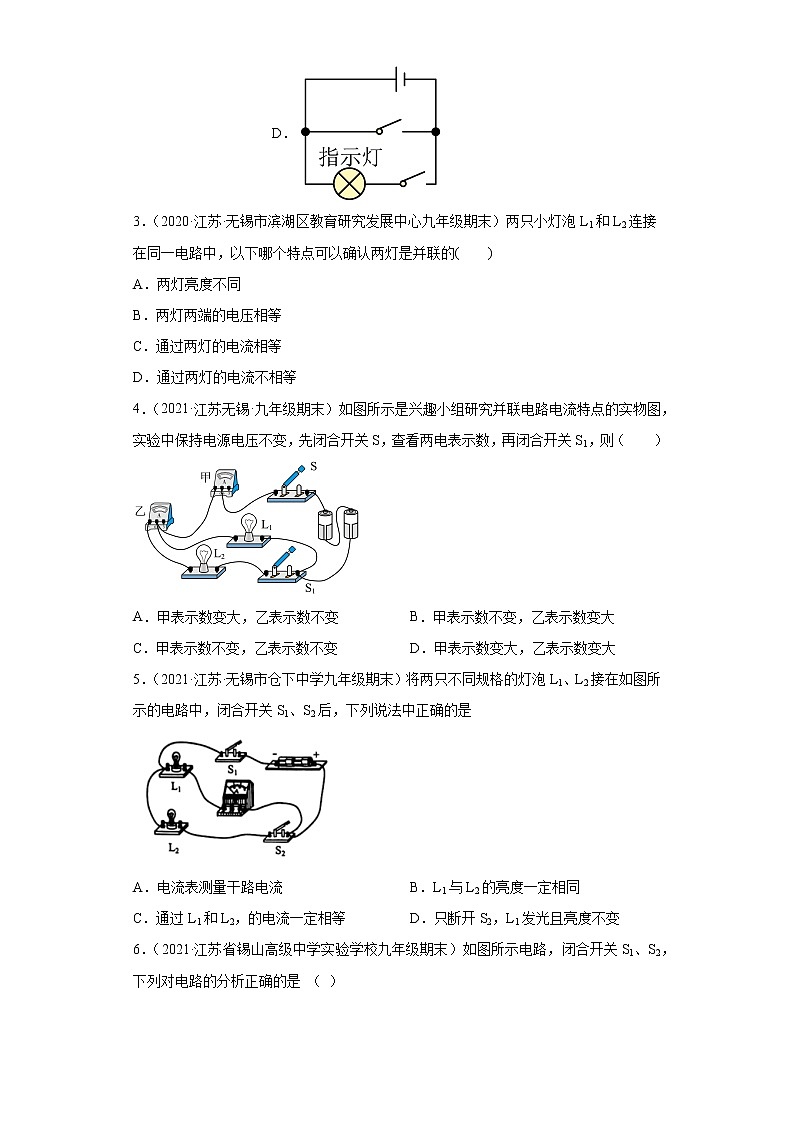

第13章 电路初探（电流和电流表、电压和电压表）-【苏科版期末复习】江苏省无锡市2022-2023学年九年级物理上学期期末单元复习精炼 一、单选题1．（2020·江苏无锡·九年级期末）为探究串联电路电流特点，小华设计了如图的电路。下列关于实验的说法，正确的是A．最好选用型号相同、量程相同的三个电压表测量 B．最好选用型号相同、量程相同的三个电流表测量C．Ll和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小 D．Ll和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小2．（2020·江苏·无锡市滨湖区教育研究发展中心九年级期末）深圳市的公交车后门两个扶杆上均装有一个红色按钮（如图），每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。下列电路图能实现上述目的的是（　　）A． B． C． D．3．（2020·江苏·无锡市滨湖区教育研究发展中心九年级期末）两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的(        )A．两灯亮度不同B．两灯两端的电压相等C．通过两灯的电流相等D．通过两灯的电流不相等4．（2021·江苏无锡·九年级期末）如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S，查看两电表示数，再闭合开关S1，则（　　）A．甲表示数变大，乙表示数不变 B．甲表示数不变，乙表示数变大C．甲表示数不变，乙表示数不变 D．甲表示数变大，乙表示数变大5．（2021·江苏·无锡市仓下中学九年级期末）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是A．电流表测量干路电流 B．L1与L2的亮度一定相同C．通过L1和L2，的电流一定相等 D．只断开S2，L1发光且亮度不变6．（2021·江苏省锡山高级中学实验学校九年级期末）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时,通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小7．（2021·江苏无锡·九年级期末）在图所示的电路中，闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V指针均指在零刻度；现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（　　）A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了C．电源接线处松脱 D．电流表损坏了8．（2021·江苏省锡山高级中学实验学校九年级期末）下列提供的数据符合实际情况的是（　　）A．实验室小灯泡的电流约为0.3AB．对于人体的安全电压是低于36VC．小军同学骑自行车的功率约为500WD．手托两个鸡蛋匀速向上抬高1m约做功10J9．（2021·河南平顶山·九年级期末）如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（　　）A．2：1 B．1：2 C．3：2 D．2：310．（2022·江苏无锡·九年级期末）对于物理学习中涉及的物理方法，下列说法正确的是（　　）A．将电流比作水流是转换法B．分析出实际杠杆的五要素是建立模型的方法C．通过比较木桩被重物打入沙中的深度来比较重力势能大小是控制变量法D．探究杠杆平衡条件时要多测几组数据是为了减小误差11．（2022·江苏无锡·九年级期末）下列家用电器中，工作电流最小的是（　　）A．空调 B．电冰箱 C．微波炉 D．电吹风12．（2022·江苏无锡·九年级期末）如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”。实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻(        )A．10 Ω和40 Ω B．20 Ω和30 Ω C．10 Ω和20 Ω D．30 Ω和40 Ω 二、填空题13．（2020·江苏·无锡市滨湖区教育研究发展中心九年级期末）如图所示为某同学自制的一个电路故障检测仪的电路图，若1和2之间接一电阻，则电流表有示数，电压表____（选填“有”或“无”）示数；若1和2之间接一导线，则电流表有示数，电压表_____（选填“有”或“无”）示数；若1和2之间为断路，则电流表无示数，电压表_______（选填“有”或“无”）示数｡14．（2020·江苏·无锡市滨湖区教育研究发展中心九年级期末）如图所示，闭合开关，两灯并联，各电表都能正常工作。则甲表是_______表（选填“电流”或“电压”，下同），乙表是_______表，丙表是_______表｡15．（2020·江苏·无锡市第一女子中学九年级期末）一节新电池的电压为________V； 如图所示，若要将一节干电池正确装入电池盒，应将如图（甲）中电池的A端接到如图（乙）电池盒的_____（选填B或C）接线柱；若用如图（丙）中电压表测一节干电池的电压，电压表应选择0~ _____V的量程。甲                              乙                                          丙16．（2020·江苏无锡·九年级期末）如图为宾馆的“插卡取电器”。它有两种类型：第一种，无论插入哪种房卡都能使房间通电；第二种，用专门的磁卡插入或靠近都能使房间通电。为房间供电的照明电路电压为_______V，使房间通电的卡片，其作用相当于一个_______（填电路元件名称），“取电器”应接在房间照明电路的_______（选填“支路”或“干路”）中。取专门磁卡插入“取电器”，若能通电，_______（选填“能”或“不能”）确定该房间为第二种类型。17．（2020·江苏无锡·九年级期末）一节新干电池的电压为______伏；如图所示，若要将一节干电池正确装入电池盒，应将如图（甲）中电池的A端接到如图（乙）电池盒的_______（选填“B”或“C”）接线柱；若用如图（丙）中电压表测一节干电池的电压，电压表应选择________伏的量程．（甲）                           （乙）                              （丙）18．（2021·江苏·无锡市江南中学九年级期末）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，则甲表为___________表，乙表为__________表。（填“电流表”或“电压表”）19．（2022·江苏无锡·九年级期末）如图所示，电路中有两盏灯，开关S闭合时两灯均能发光，且两电表的示数均不为零，则甲为 ___________，乙为 ___________。（均选填“电流表”或“电压表”）20．（2022·江苏无锡·九年级期末）如图甲所示，课外小组同学们将铜片和锌片插入苹果或橙子中，就制成了一个水果电池。在用橙子做电池时，先用手掌把橙子压在桌面上滚几下，然后把铜片、锌片插入其中，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图乙所示。由此可知：水果电池实现的是______能转化为______能，在此电路中水果扮演的角色是______；锌片是橙子电池的_____极（正/负），橙子电池的电压为______V。为提高水果电池的输出电压，可以把若干个水果电池______（串联/并联）起来。 21．（2022·江苏无锡·九年级期末）人体安全电压为______V。22．（2022·江苏无锡·九年级期末）如图甲所示的电路中，当闭合开关后，两个电压表的指针均如图乙所示，则R1两端的电压为_____V；通过R1、R2的电流相比是________（选填“R1”、“R2”或“一样”）大；当开关断开时，电压表V2示数为_______V。 三、作图题23．（2022·江苏无锡·九年级期末）在图中圆圈内填上合适的电表使两灯并联。 四、实验题24．（2021·江苏无锡·九年级期末）小明同学用如图甲所示电路“探究并联电路中电流的特点”。 (1)用电流表分别测出电路中三个位置的电流来寻找规律，以下取点组合不合适的是 ______ ；A．EAD B．EBC C．FCD D．FAD(2)为了使实验结论更具有普遍性，L1和L2应选用不同规格的灯泡。然后用电流表分别测出电路中的B、D、E处的电流，改变电池的节数，重复实验，记录数据如表；实验序号B处的电流IB/AD处的电流ID/AE处的电流IE/A第一次测量0.30.20.5第二次测量0.90.61.5第三次测量1.20.80.4 表格所记录的数据中，第三次测量E处电流有明显错误的数据，从数据上分析，造成错误的原因可能是： ______ 。25．（2021·江苏·无锡市江南中学九年级期末）自选器材，设计一个判断一节符号模糊的蓄电池的正负极的实验，写出所用器材和实验步骤。
参考答案：1．B【详解】AB．探究串联电路中各处电流的关系实验中，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，因为不同量程的电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定相同，所以为了使测量的更准确，测a、b、c处电流时最好选用型号和量程相同的电流表，故A错误；B正确；C．通过灯泡亮暗，只能判断实际功率的大小，不能判断出电流的大小，故C错误；D．为了使实验具有普遍性，应选择型号不同的小灯泡，故D错误。2．B【详解】A．由A图知只有两个开关都闭合时灯泡才发光，A不符合题意B．由B图知只要闭合任意一个开关或两个开关都闭合，灯泡就能发光，B符合题意；C．由C图知只有闭合上面的开关、断开下面的开关灯泡才发光，C不符合题意；D．由D图知只有闭合下面的开关、断开上面的开关灯泡才发光，D不符合题意。故选B。3．D【详解】A．灯泡的亮度取决于灯泡的实际功率，两灯亮度不同，只能是实际功率不同，不能说明灯泡的串并联方式，故A不符合题意；B．并联电路两灯两端的电压一定相等，串联电路当两个灯泡的规格相同时两灯两端的电压也相等，故B不符合题意；C．串联电路通过两灯的电流一定相等，并联电路当两个灯泡的规格相同时通过两灯的电流也相等，故C不符合题意；D．通过两灯的电流不相等一定是并联，故D符合题意．4．A【详解】由电路图可知，闭合开关S时，电路为只有L2的简单电路，电流表甲、乙测电路中的电流，两个电流表的示数相同；再闭合开关S1，两灯泡并联，电流表甲测干路电流，电流表乙测L2支路的电流；根据并联电路的特点可知，通过灯泡L2的电流不变，乙表示数不变；因并联电路中干路电流等于各支路电流之和，所以甲表示数大于乙表示数，即甲表示数变大；故A符合题意，BCD不符合题意。故选A。5．D【详解】A．由图知,L1、L2并联连接在电路中；电流表与L1串联，测量L1的电流；故A错误；BC．两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过两灯的电流不同，亮度一定不同,故BC错．D．开关S1在干路，开关S2与L2串联,只断开S2，L1发光且亮度不变,故D正确．6．D【详解】A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选D． 7．B【详解】由图得，两灯泡串联，电压表测量灯泡L1的电压，电流表测量电路的电流。闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V指针均指在零刻度，说明电路发生断路；现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，此时两灯泡仍然串联，电压表测量灯牌L2的电压，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表V的指针发生了明显偏转，说明与电压表并联的灯泡L2断路，即灯泡L2的灯丝断了，故ACD不符合题意，B符合题意。故选B。8．A【详解】A．实验室小灯泡的电功率大约是0.75W，额定电压是2.5V，通过灯泡的电流约为故A符合题意；B．对于人体的安全电压是不高于36V，故B不符合题意；C．小军同学骑自行车的功率约为50W，故C不符合题意；D．手托两个鸡蛋匀速向上抬高1m约做功1J，故D不符合题意。故选A。9．D【详解】解：乙表与电源两端连接，所以乙是电压表，甲如果是电流表， S闭合时，灯L2短路，与题意不符，故甲也是电压表，甲表测L2的电压，乙表测电源电压，两灯串联， ＝，根据分压原理可知，根据串联电路总电压等于各用电器两端的电压之和可得，甲、乙两电表的示数之比为． 故选D．点睛：根据电路的连接，乙表与电源连接，故为电压表，甲表不能是电流表，故两表都为电压表，甲表测L2的电压，乙表测电源电压，两灯串联，根据分压原理和串联电路电压的规律得出答案．10．B【详解】A．水流能够观察，电流不能直接观察，用水流说明电流的形成和作用，采用的是类比法，故A错误；B．杠杆的五要素包括支点、动力、阻力、动力臂和阻力臂，五要素是在大量实物模型的基础上，归纳总结得出的，采用的是建立模型法，故B正确；C．重力势能的大小不能直接观察，通过比较木桩被重物打入沙中的深度来比较重力势能大小，采用的是转换法，故C错误；D．探究杠杆平衡条件时要多测几组数据是为了总结规律，避免实验结论的偶然性，故D错误。故选B。11．B【详解】空调的工作电流约为 ；电冰箱电机是间歇性运转，电冰箱电机运转时的电流约为5A，正常工作电流是一个平均值，约为0.2A；微波炉工作电流约为4.5A；电吹风吹热风时工作电流约为4A，工作电流最小的是电冰箱，故B符合题意，ACD不符合题意。故选B。12．C【详解】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压U滑 =U-UR =3V-2V=1V因为串联电路中各处的电流相等，所以根据欧姆定律可得当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值Rmax =2R滑max =2×10Ω=20Ω即定值电阻的最大阻值不能超过20Ω，则a、b间换接的电阻阻值应为10Ω、20Ω。故选C。 13．     有     无     有【详解】[1]若1和2之间接一电阻，则两电阻串联，电流表测电路中的电流，所以电流表有示数，电压表测新接入电阻两端的电压，所以电压表有示数。[2]若1和2之间接一导线，电路为R的简单电路，则电流表有示数，则电压表测一段导线两端的电压，所以电压表无示数。[3]若1和2之间为断路，则电压表与电流表、电阻R串联在电路中，因电压表的内阻很大，相当于断路，所以电流表无示数，电压表测电源电压，电压表有示数。14．     电流     电压     电流【详解】[1][2][3]由于两灯并联，则甲表与L2串联，丙表在干路上，所以，甲表和丙表都是电流表；乙表直接接在电源两级上，为电压表。15．     1.5V；     B；     3。【详解】一节干电池的电压为1.5V；要将一节干电池正确装入电池盒，电池的A端为正极，接到电池盒的B接线柱，负极接到C接线柱，这样不容易出现虚接现象；用电压表测量一节干电池的电压，一节干电池的电压为1.5V，故电压表应选择0∼3V量程。16．     220     开关     干路     不能【详解】[1]由课本知，我国家庭电路的电压为220V；[2][3]只有把房卡插入槽中或靠近时，房间内的灯和插座才能有电，这说明：房卡相当于开关，可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作；所以房卡相当于接在干路上的开关。[4]由题知，专门磁卡插入，第一种取电器会通电，第二种也会通电，所以不能判断是哪种类型。17．     1.5     B     0-3【详解】一节干电池的电压为1.5V，因此用电压表测量一节干电池的电压，电压表应选择0∼3V量程；要将一节干电池正确装入电池盒，电池的A端为正极接到电池盒的B接线柱．18．     电压表     电压表【详解】[1][2]两个灯泡都发光，说明有电流流过；开关都闭合后，如果乙是电流表，则灯泡L2会被短路，不发光，故乙应该为电压表；如果甲为电流表，则两个灯泡都会被短路，故甲也应该为电压表。19．     电压表     电流表【详解】[1][2]电流表的电阻较小，在电路中相当于导线；电压表的电阻较大，在电路中相当于开路，若甲乙都是电流表，电源会被短路，所以甲乙中有一个是电流表、有一个是电压表，如果甲是电流表，灯泡L2会被短路，所以只能为电压表；此时两灯泡并联，电表乙与L2串联在支路中，则电表乙为电流表。20．     化学     电     电源     负     0.6     串联【详解】[1][2]水果电池将水果中的化学能释放出来，化学能减小，产生了电能，故水果电池将化学能转化为电能。[3]在此电路中水果提供电能，故扮演的角色是电源。[4]因为电压表是“正进负出”，电流从电压表的负接线柱流出，流入锌片，故锌片是橙子电池的负极。[5]如图乙所示电压表，选择小量程，分度值为0.1V，故读数为0.6V。[6]为提高水果电池的输出电压，可以将若干电池串联，则总电压为各电池电压之和。21．不高于36【详解】为了保证人体的安全，人体两端的电压不能高于36V。22．     4.8     一样     6【详解】[1]由图知道，R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2的电压，所以,电压表V1的示数应比电压表V2的示数大，但两个电压表的指针位置相同，这说明电压表V1选的是0-15V的量程，其分度值为0.5V，根据指针位置，电压表读数为6V，即电源电压为U=6V电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V，故R2两端的电压为U2=1.2V根据串联电路的电压关系知道，L1两端的电压U1=U-U2=6V-1.2V=4.8V[2]因为串联电路中电流处处相等，所以，通过R1和R2的电流相比是一样大的。[3]由图知道，当开关断开时，电压表V1和V2示数相等，都为电源电压，大小是6V。23．【详解】根据题意，电流表不能与灯灯泡并联使用，所以与右边灯泡并联的电表只能为电压表，由于两灯并联，电流分别经过两灯回到负极，故上面圈内的电表为电流表。如图所示24．     C     电流表选用大量程却按小量程读数【详解】(1)[1]探究并联电路电流的规律时，需测量干路电流和各支路的电流，F为干路中的一点，C、D为同一条支路中的两点，因此C中的组合不合适，其他均符合题意。故选C。(2)[2]由表格中的数据可知，第三次E点的电流为0.4A，根据并联电路电流特点可知，干路中的电流等于各支路电流的和，而E点的电流却比支路电流小，错误的原因是电流表选用大量程却按小量程读数，其正确值应该为2.0A。25．见解析【详解】所用器材：电压表、导线。实验步骤：用导线把电压表直接并联在电源上，当正接线柱与电源的正极相连时，电压表要正向偏转，若与负接线柱相连时，要反向偏转。
