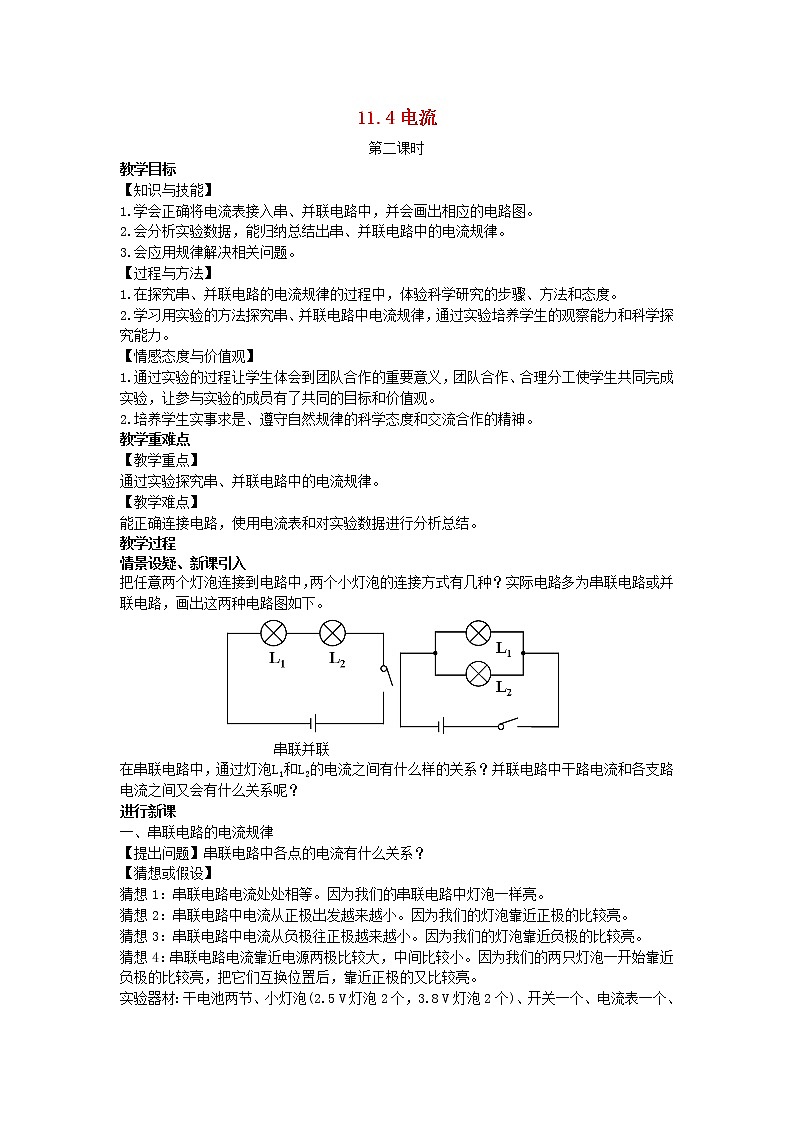

11.4电流

第二课时

教学目标

【知识与技能】

1.学会正确将电流表接入串、并联电路中，并会画出相应的电路图。

2.会分析实验数据，能归纳总结出串、并联电路中的电流规律。

3.会应用规律解决相关问题。

【过程与方法】

1.在探究串、并联电路的电流规律的过程中，体验科学研究的步骤、方法和态度。

2.学习用实验的方法探究串、并联电路中电流规律，通过实验培养学生的观察能力和科学探究能力。

【情感态度与价值观】

1.通过实验的过程让学生体会到团队合作的重要意义，团队合作、合理分工使学生共同完成实验，让参与实验的成员有了共同的目标和价值观。

2.培养学生实事求是、遵守自然规律的科学态度和交流合作的精神。

教学重难点

【教学重点】

通过实验探究串、并联电路中的电流规律。

【教学难点】

能正确连接电路，使用电流表和对实验数据进行分析总结。

教学过程

情景设疑、新课引入

把任意两个灯泡连接到电路中，两个小灯泡的连接方式有几种？实际电路多为串联电路或并联电路，画出这两种电路图如下。

串联并联

在串联电路中，通过灯泡L1和L2的电流之间有什么样的关系？并联电路中干路电流和各支路电流之间又会有什么关系呢？

进行新课

一、串联电路的电流规律

【提出问题】串联电路中各点的电流有什么关系？

【猜想或假设】

猜想1：串联电路电流处处相等。因为我们的串联电路中灯泡一样亮。

猜想2：串联电路中电流从正极出发越来越小。因为我们的灯泡靠近正极的比较亮。

猜想3：串联电路中电流从负极往正极越来越小。因为我们的灯泡靠近负极的比较亮。

猜想4：串联电路电流靠近电源两极比较大，中间比较小。因为我们的两只灯泡一开始靠近负极的比较亮，把它们互换位置后，靠近正极的又比较亮。

实验器材：干电池两节、小灯泡(2.5 V灯泡2个，3.8 V灯泡2个)、开关一个、电流表一个、导线若干等。

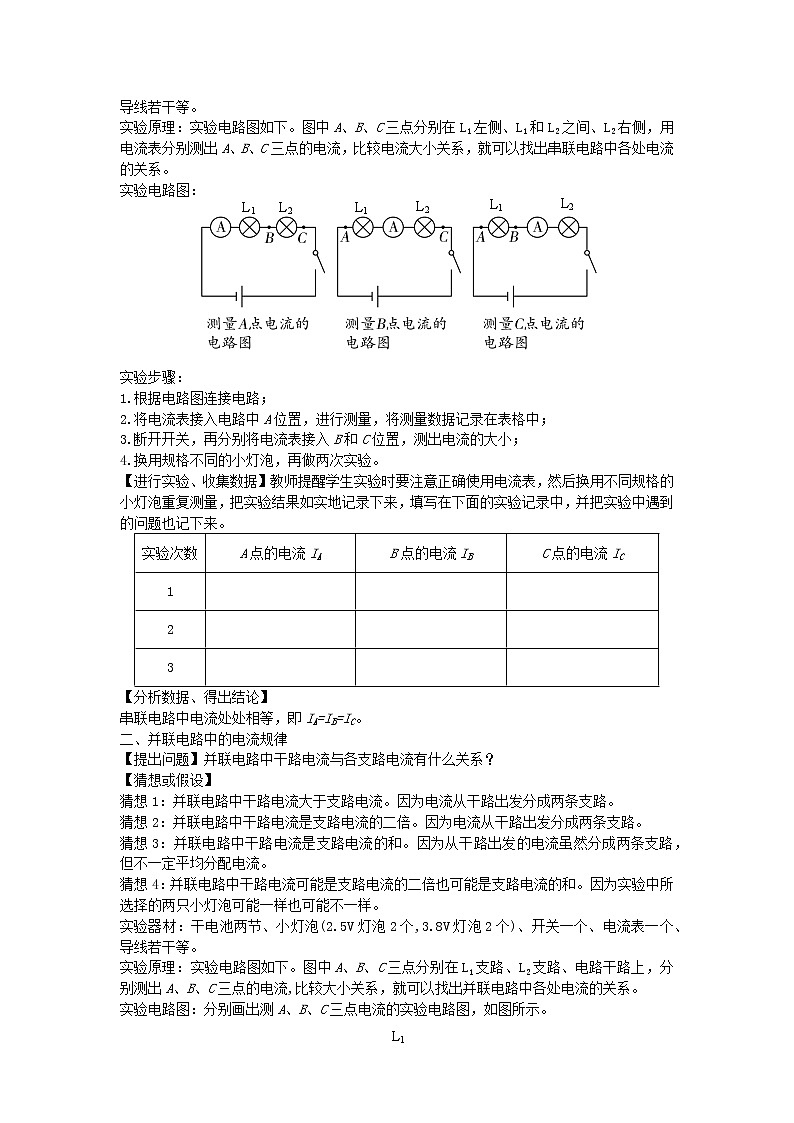

实验原理：实验电路图如下。图中A、B、C三点分别在L1左侧、L1和L2之间、L2右侧，用电流表分别测出A、B、C三点的电流，比较电流大小关系，就可以找出串联电路中各处电流的关系。

实验电路图：

实验步骤：

1.根据电路图连接电路；

2.将电流表接入电路中A位置，进行测量，将测量数据记录在表格中；

3.断开开关，再分别将电流表接入B和C位置，测出电流的大小；

4.换用规格不同的小灯泡，再做两次实验。

【进行实验、收集数据】教师提醒学生实验时要注意正确使用电流表，然后换用不同规格的小灯泡重复测量，把实验结果如实地记录下来，填写在下面的实验记录中，并把实验中遇到的问题也记下来。

【分析数据、得出结论】

串联电路中电流处处相等，即IA=IB=IC。

二、并联电路中的电流规律

【提出问题】并联电路中干路电流与各支路电流有什么关系？

【猜想或假设】

猜想1：并联电路中干路电流大于支路电流。因为电流从干路出发分成两条支路。

猜想2：并联电路中干路电流是支路电流的二倍。因为电流从干路出发分成两条支路。

猜想3：并联电路中干路电流是支路电流的和。因为从干路出发的电流虽然分成两条支路，但不一定平均分配电流。

猜想4：并联电路中干路电流可能是支路电流的二倍也可能是支路电流的和。因为实验中所选择的两只小灯泡可能一样也可能不一样。

实验器材：干电池两节、小灯泡(2.5V灯泡2个,3.8V灯泡2个)、开关一个、电流表一个、导线若干等。

实验原理：实验电路图如下。图中A、B、C三点分别在L1支路、L2支路、电路干路上，分别测出A、B、C三点的电流,比较大小关系，就可以找出并联电路中各处电流的关系。

实验电路图：分别画出测A、B、C三点电流的实验电路图，如图所示。

实验步骤：

1.根据电路图连接电路；

2.将电流表接入电路中A位置，进行测量，将测量数据记录在表格中；

3.断开开关，再分别将电流表接入B和C位置，测出电流的大小；

4.换用规格不同的小灯泡，再做两次实验。

【进行实验、收集数据】

【分析数据、得出结论】

并联电路中，干路电流等于各支路电流之和，即IA+IB=IC。

板书设计

串、并联电路中电流的规律

1.串联电路的电流规律

串联电路中的电流处处相等，即I1＝I2＝I3＝…。

2.并联电路的电流规律

并联电路干路中的电流等于各支路中的电流之和，即I＝I1＋I2＋…。

随堂练习

1.将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是 (　　)

A.通过L2的电流比L1大

B.通过L2的电流比L1小

C.通过两灯的电流一样大

D.无法比较通过两灯的电流大小

2.如图所示，电路中能正确测出通过灯L2的电流的是     (   )

3.如图所示，用电流表测干路中电流的电路图，正确的是   (   )

4.如图，三个电流表A1 、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是 (   )

A.I1＝I2＝I3           B.I1＞I2＝I3   C.I1＞I2＞I3              D.I1＞I3＞I2

5.如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是(   )

A.2∶3          B.3∶1          C.1∶2           D.2∶1

6.如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每个LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为　　　　mA。

7.如图所示的电路，当只闭合S1时，L1　　　　、L2　　　　(均填“发光”或“不发光”)，当S1、S2都闭合时，A1的示数为1.2A，A2的示数为0.5A，则通过灯泡L2的电流为　　　　A。
