初中物理北师大版九年级全册四 电流课文配套ppt课件

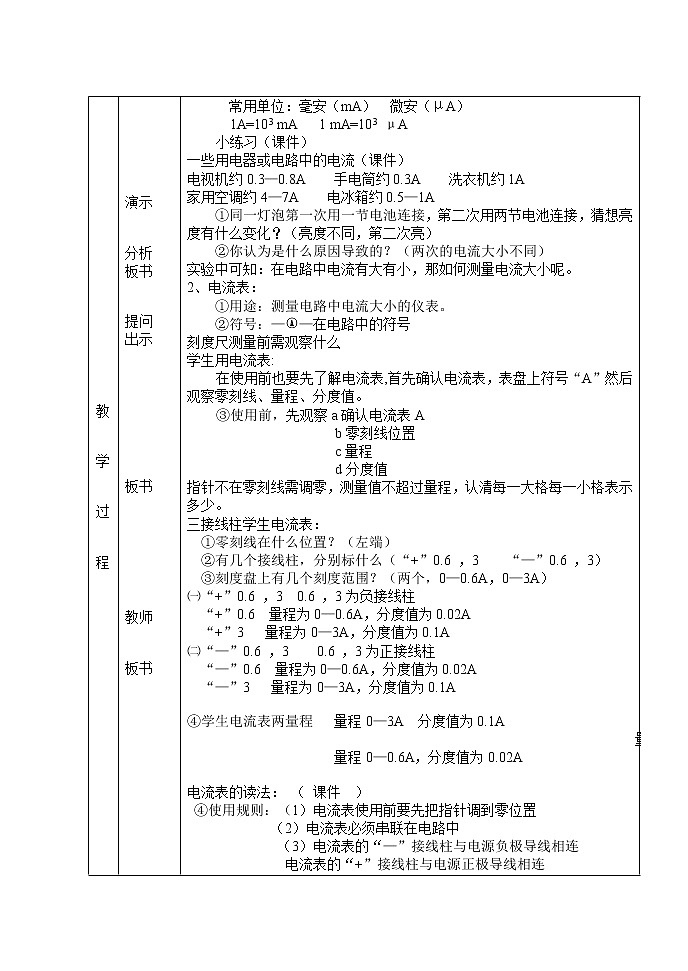

这是一份初中物理北师大版九年级全册四 电流课文配套ppt课件，文件包含114电流-课件ppt、114电流-练习doc、114电流-教案doc、114电流-导学案doc等4份课件配套教学资源，其中PPT共22页， 欢迎下载使用。

1.知道电流表的作用、符号，能够辨认表盘量程和分度值。2.能够独立操作正确使用电流表测量电路电流。3.知道串联电路中电流处处相等，并联电路中干路电流等于各个支路电流之和。
两个电路中灯的亮、暗说明了什么
(1)导体中自由电荷的定向移动形成电流
(2)电流方向：规定正电荷定向移动的方向为电流方向
(3)单位：安培 A
常用单位：毫安(mA)　微安(μA)
(4)获得持续电流的条件：电路中必须有____，电路必须是____路。
如何测量流过灯泡的电流呢？
换成一节电池，小灯泡的亮度将如何变化？说明什么？
读数时，视线应与表盘垂直
测量通过串联电路中两只灯泡的电流各为多少，应如何连接电流表？
连接要点：将电流表串联在待测电路中，电流从电源的正极出发，依次经过开关、电流表、灯泡，最后接到电源的负极。
如图所示，L1、L2串联在电路中，A、B、C为电路中位置不同的三点，当开关S闭合时，通过A、B、C三点的电流关系是（ ） A．IA＞IB＞IC        B．IA＜IB＜IC               C．IA＝IB＝IC         D．IA＞IB＝IC
在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是: （ ）                A、两个灯泡中的电流相同，都等于0.27安;B、无论断开S1或S2，电流表的读数都是0.54安;C、无论断开S1或S2，电流表的读数都是0.27安;D、电流表的读数是干路电流，大小等于L1、L2电流之和
如图所示，通过灯泡 L1、L2、L3 的电流分别为 0.1 A、0.2 A 和 0.4 A ,则电流表 A1 的示数为 A, 电流表 A2 的示数为_______ A,电流表 A3 的示数为 A。
因为电流是电荷定向移动形成的,电流的大小在数值上等于单位时间内通过导体横截面的电荷量的多少。如图所示,在电流稳定流动时，,单位时间内流进某段导体的电荷量的多少--定等于同样时间内流出这段导体的电荷量的多少,这样才不会使电荷在某处中断或堆积，才会保持电荷持续稳定地移动。
一位同学使用有0.6A和3A两个量程的电流表测电路中的电流，经过试触选用0～0.6A为宜，但这个量程刻度盘已经模糊不清，无法读数了，另一位同学从0～3A的刻度盘上看到指针正好指在2.3A处，从而判断出，实际电流值是 Ａ。
使用电流表时，若将正负接线柱接反了，产生的后果是（ ） A.用电器被烧坏 B.电源被烧坏 C.电流表指针反向偏转 D.没有影响 如图，若ＩA= 0.24A，那么，下列关系正确的是（ ）
A.ＩA =ＩB +ＩCB.ＩA =ＩB =ＩCC.ＩA >ＩB >ＩCD.ＩA <ＩB <ＩC
