05 电流 电路 电压 电阻 欧姆定律-山东省济宁市五年（2018-2022）中考物理真题分类汇编
一、多选题

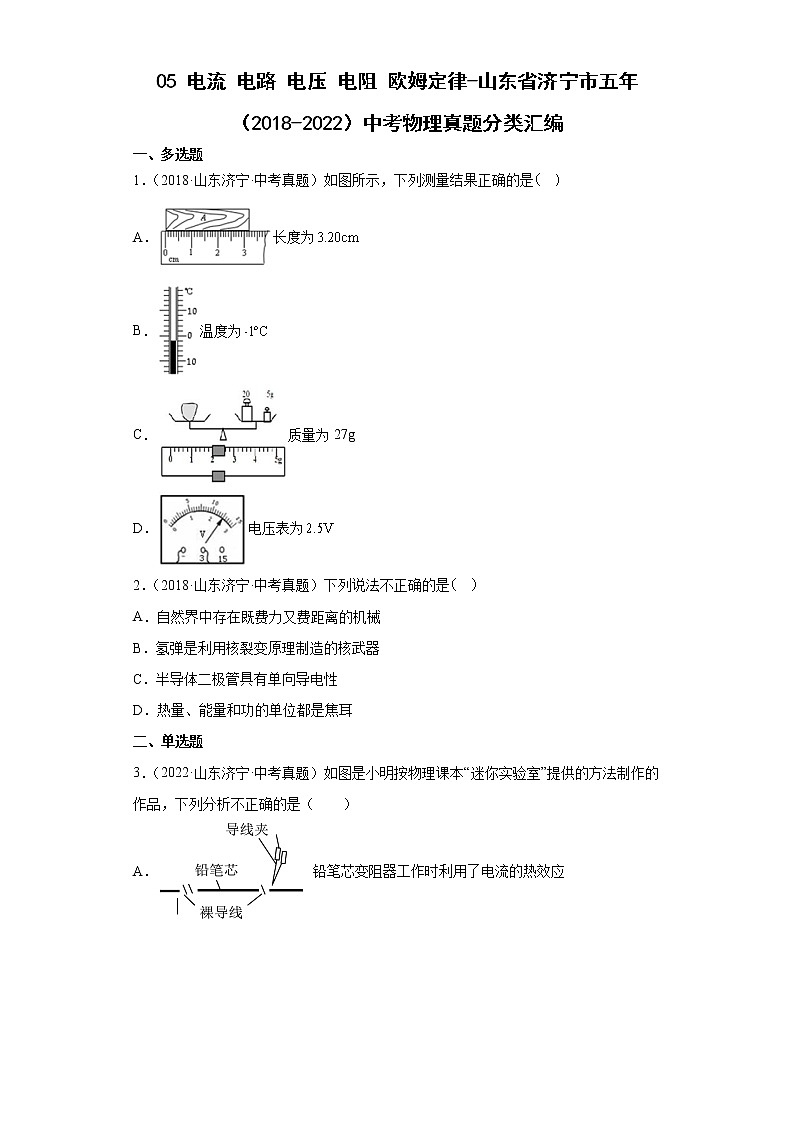

1．（2018·山东济宁·中考真题）如图所示，下列测量结果正确的是
A．长度为
B．温度为
C．质量为27g
D．电压表为
2．（2018·山东济宁·中考真题）下列说法不正确的是
A．自然界中存在既费力又费距离的机械
B．氢弹是利用核裂变原理制造的核武器
C．半导体二极管具有单向导电性
D．热量、能量和功的单位都是焦耳
二、单选题

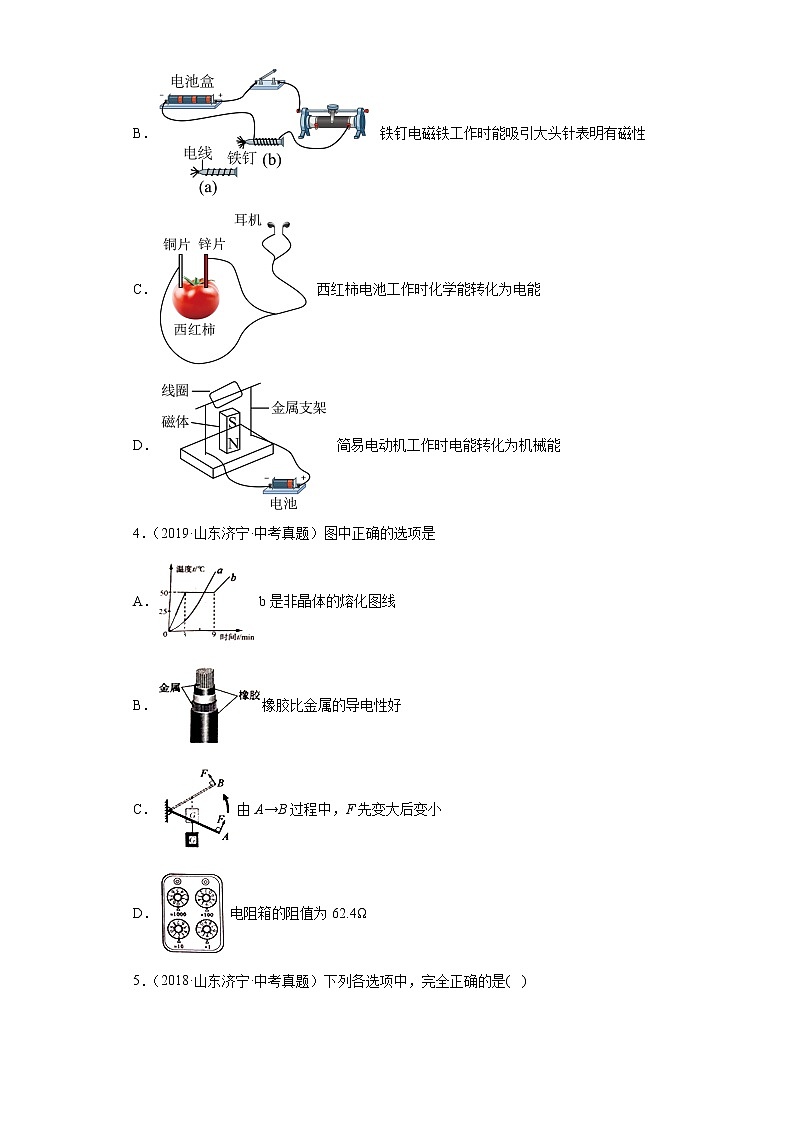

3．（2022·山东济宁·中考真题）如图是小明按物理课本“迷你实验室”提供的方法制作的作品，下列分析不正确的是（　　）
A． 铅笔芯变阻器工作时利用了电流的热效应
B． 铁钉电磁铁工作时能吸引大头针表明有磁性
C． 西红柿电池工作时化学能转化为电能
D． 简易电动机工作时电能转化为机械能
4．（2019·山东济宁·中考真题）图中正确的选项是
A．b是非晶体的熔化图线
B．橡胶比金属的导电性好
C．由A→B过程中，F先变大后变小
D．电阻箱的阻值为62.4Ω
5．（2018·山东济宁·中考真题）下列各选项中，完全正确的是(   )
A． B．
C． D．
6．（2021·山东济宁·中考真题）下列分析判断错误的是（　　）
A．船闸利用了连通器的原理
B．物体速度改变，一定受到力的作用
C．电能表是测量消耗电能的仪表
D．发光二极管是由超导材料制成的
7．（2019·山东济宁·中考真题）小明利用一红一绿两个发光二极管（符号:）制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光．图各选项中,符合该装置内部结构的可能是
A． B．
C． D．
8．（2018·山东济宁·中考真题）依据图中的信息，作出的判断不正确的是
A．两只鸟站在裸线上电压相等
B．冰雪环境中仍有水蒸气存在
C．右洞口空气流速大压强小造成洞内空气流通
D．小白兔根据音色判断大灰狼是不是“妈妈”
9．（2018·山东济宁·中考真题）根据额定电压为小灯泡的图象如图所示分析，下列结论正确的是（　　）

A．当小灯泡的电压为0V时，其电阻为0
B．当小灯泡的电流为时，其实际功率为
C．通过小灯泡的电流与其两端的电压成正比
D．小灯泡的额定功率为
10．（2020·山东济宁·中考真题）如图是已连接的部分电路，表中的结果符合 ab间、ac间、bc间的连接情况的是（   ）

选项
ab间连接
ac间连接
bc间连接
结果
A
2V的电源
不接
不接
电流表示数为0.04A
B
不接
一根导线
2V的电源
电路总功率为0.08W
C
一根导线
2V的电源
不接
电路的总电阻为25Ω
D
2V的电源
电压表
一根导线
电流表示数为0.5A

A．A B．B C．C D．D
三、作图题
11．（2022·山东济宁·中考真题）家庭的卫生间一般都要安装照明灯和换气扇（用表示）。使用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。

四、实验题
12．（2022·山东济宁·中考真题）小明测量某电阻R的阻值，收集实验数据绘制成如图所示的图像。


（1）分析图像信息，可得：R=______Ω。
（2）请用笔画线表示导线，在图2中完成小明的实验电路连接。（导线不得交叉）______
（3）小华也连接了图2中的实验电路。闭合开关后，发现电压表和电流表都有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是连线有误，其错误可能是 ______。（写出一种即可）
（4）小华依据欧姆定律得出一个与电阻有关的推论：一段导体的电阻和这段导体两端的电压成正比，与通过它的电流成反比。请解释这一推论为什么是错误的：______。
五、填空题
13．（2022·山东济宁·中考真题）利用钢尺可完成多个物理实验。请结合以下实验操作，按要求回答问题。
（1）夏天，将钢尺放入冰箱冷冻一段时间，取出后，发现钢尺表面逐渐有“霜”生成，这是空气中的水蒸气遇到温度较低的钢尺 ___________形成的；（填写物态变化名称）
（2）如图1（a）所示，将塑料尺接入电路，闭合开关，小灯泡不发光；将钢尺接入电路，闭合开关，小灯泡发光，说明钢尺是 ___________；


（3）如图1（b）所示，将钢尺一端压紧在桌面上，另一端伸出桌边。先用较小的力，再用较大的力分别拨动钢尺，观察钢尺振动的幅度，比较两次钢尺发出声音的响度。此实验探究的问题是：___________；
（4）将钢尺一多半放在桌面上，一少半露出桌边。将一张多次折叠后的报纸压在钢尺桌上的部分，用重物砸露出部分，钢尺很容易被砸落；将报纸展开平铺盖住桌面上的部分，在相同条件下，钢尺很难被砸落。钢尺很难被砸落的原因是 ___________；
（5）将钢尺一端固定在桌面上，向另一端施力，钢尺会变弯，说明力可以改变 ___________，如图2所示，用不同大小的力将钢尺弯曲，放手后将橡皮弹出，记录橡皮被弹出的距离。分析钢尺弯曲程度和橡皮弹出的远近之间的关系，可以探究弹性势能的大小与 ___________的关系。
14．（2018·山东济宁·中考真题）打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛。这是因为他擦过的镜面因___________而带了电，带电体有___________的性质，所以绒毛被吸在镜面上。
15．（2021·山东济宁·中考真题）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
16．（2019·山东济宁·中考真题）图是小明判断泡沫球带电情况的流程①_____②_____

17．（2020·山东济宁·中考真题）结合图中的实验情景，按要求回答下列问题

(1)图甲：空易拉罐浸入水中越深，排开的水越多，手施加的压力越大，这表明：易拉罐所受浮力的大小与______有关；
(2)图乙：滚摆在上、下运动的过程中，其______能与______能相互转化；
(3)图丙：向一杯清水中滴入一滴蓝墨水，很快会把整杯清水染成蓝色，这一现象表明______；
(4)图丁：用此实验装置可研究电阻与导体______的关系。
18．（2020·山东济宁·中考真题）如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同。断开开关S1，在甲、乙位置分别接另一种电表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为______，灯泡L1与L2的电功率之比为______。

六、计算题
19．（2022·山东济宁·中考真题）长征二号F遥十三运载火箭于2021年10月16日0时23分按预定时间精准点火发射，搭载的神舟十三号载人飞船被成功送入太空。发射前，检验飞船舱体的气密性至关重要。某兴趣小组用封闭容器代替飞船舱体置于真空室中，设计了如图所示的电路，模拟检验飞船舱体的气密性。若密闭容器不漏气，则密闭容器与真空室中的气压不发生变化；若密闭容器漏气，则密闭容器中的气压减小，真空室中的气压增大。密闭容器中的正常环境气压为1.0×105Pa，电源电压U=12V，定值电阻R0=18Ω；R1和R2是两个相同的压敏电阻，其阻值随环境气压的变化如表中所示。
环境气压/（×105Pa）
0
0.2
0.4
0.6
0.8
1.0
压敏电阻阻值/Ω
36
22
12
6
3
2

按要求回答下列问题：
（1）当开关S接a时，若电压表的示数为10.8V，请通过计算判断密闭容器是否漏气；
（2）若密闭容器漏气，开关S接b时，电流表的示数为0.3A，求此时真空室中的环境气压。

20．（2021·山东济宁·中考真题）如图所示的部分电路中，R1为定值电阻、R2滑动变阻器，电流表的量程为0~0.6A，电压表的量程为0~3V。电源电压恒定，若将a、b分别接在电源两端，电流表的示数为0.4A，电压表的示数为3V。
（1）只将b、c分别接在电源两端，当滑片滑至中点时，电流表的示数为0.3A，求R2的最大阻值；
（2）只将a、c分别接在电源两端，当滑片滑至最右端时，求电路的总功率；
（3）将b接在电源一端，a、c连接后接在电源的另一端，让滑片P由最右端逐渐向左滑动，求R2允许接入电路的最小阻值。

21．（2020·山东济宁·中考真题）额定电压为9V的小灯泡的I-U图像如图（a）所示。将小灯泡接入图 （b）所示的电路中，电源电压恒定。将滑动变阻器的滑片移至最右端，闭合开关S和S1，小灯泡正常发光，电流表示数为0.4A。求：
(1)小灯泡的额定功率；
(2)定值电阻R的阻值；
(3)只闭合开关S，将滑动变阻器的滑片由最右端逐渐向左移动，求滑动变阻器允许接入电路的最大阻值。

22．（2018·山东济宁·中考真题）将电阻R1、R2串朕后接在电路中，如图所示，在a、b间接一根导线时，电路中的电功率将变为原来的4倍；在a、b向接电压表时，其示数内3V，在a、b间接电流表时，其示数为1A，求：

(1)电压U；
(2)R1的阻值；
(3)电路的总功率。

参考答案：
1．CD
【解析】
【详解】
A．如图测量长度时，物体右侧对应的刻度为3.20cm，但物体左侧没有对准零刻度，故结果不应为3.20cm，故A错误；
B．温度计分度值为2°C，温度计示数为-2°C，故B错误；
C．砝码质量为25g，游码指示质量为2g，故物体质量为27g，C正确；
D．电压表使用小量程，分度值为0.1V，读数为2.5V，故D正确。
故选CD。
2．B
【解析】
【分析】


【详解】
A. 自然界中存在省既费力又费距离的机械，如使用斜面时是费距离的，但如果摩擦力特别大，也可能费力，故A正确；B. 氢弹是利用核聚变原理制造的核武器，故B错误；C. 半导体二极管由特殊的半导体材料制成，具有单向导电性，故C正确；D. 热量、 能量和功的单位都是焦耳，故D正确；故选B．
点睛：注意A选项的判断，通常来说，费距离的机械是省力的，但由于摩擦力的存在，费距离又费力的机械是可能存在的．
3．A
【解析】
【详解】
A．铅笔芯变阻器是通过改变铅笔芯接入电路的长度来改变电路电阻，进而改变通过电路的电流来工作的，故A错误，符合题意；
B．电磁铁能吸引大头针，说明电磁铁有磁性，故B正确，不符合题意；
C．水果电池工作时把化学能转化为电能，故C正确，不符合题意；
D．电动机工作时消耗电能，获得机械能，把电能转化为机械能，故D正确，不符合题意。
故选A。
4．C
【解析】
【详解】
A．由图像可知，a图像表示物质在吸收热量的同时，温度在一直上升，所以a是非晶体的熔化图像，b图像中物质有一段时间虽然不断吸热，但温度保持不变，所以b是晶体的熔化图像，故A错误；
B．橡胶是绝缘体，金属是导体，金属的导电性比橡胶好，故B说法错误；
C．由图可知，由A→B过程中，动力臂不变，阻力臂先增大后减小，根据杠杆平衡条件可知，拉力F先变大后变小，故C正确；
D．图中电阻箱的示数是：0×1000Ω+6×100Ω+2×10Ω+4×1Ω=624Ω，故D错误．
5．D
【解析】
【详解】
A、光速应为；安全电压应为：，故A错误；
B、验电器，验证物体是否带电；测电笔辨别火线和零线，故B错误；
C、重力的方向竖直向下，故C错误；
D、瓶起子使用时，动力臂大于阻力臂，为省力杠杆；天平是等臂杠杆的典型应用；钓竿使用时，动力臂小于阻力臂，是费力杠杆，故D正确；
故选D．
点睛：注意理解重力的方向始终竖直向下，与物体所处的位置及运动状态无关，不可描述为垂直向下．
6．D
【解析】
【分析】
【详解】
A．船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸室构成连通器，船只才能通航，故A正确，不符合题意；
B．物体速度改变，运动状态变化，一定受到力的作用，故B正确，不符合题意；
C．电能表是测量消耗电能的仪表，故C正确，不符合题意；
D．发光二极管是由半导体材料制成的，故D错误，符合题意。
故选D。
7．D
【解析】
【详解】
因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其一端流入时发红光，从其另一端流入时发绿光，所以两二极管并联，且发红光二极管的正接线柱、负接线柱和发绿光二极管的正接线柱、负接线柱不在同一端，所以ABC图错误，D图正确．
8．A
【解析】
【详解】
A、如图，左边的鸟，两只脚之间为导线，电阻非常小，电压也非常小；右边的小鸟，两只脚分别位于灯的两端，电压等于电源电压，所以两只小鸟的电压不等，故A错误；
B、冰雪环境中，冰雪能够升华，所以是有水蒸气的，故B正确；
C、如图右侧的洞口突起，空气流速快，压强小，左侧相对压强大，所以造成洞内空气流动，故C正确；
D、音色是发声体特有的特征，可以用来区分声源，所以小白兔根据音色判断大灰狼是不是“妈妈”，故D正确；
故A错误，符合题意．
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
9．D
【解析】
【详解】
A． 电阻是导体的属性，当小灯泡的电压为0V时，电流为零，但电阻不为0，故A错误；
B． 如图当小灯泡的电流为0.1A时，两端电压为0.5V，其实际功率为

故B错误；
C． 因为灯丝电阻随温度升高而变大，当灯两端的电压升高时，灯丝的温度升高，电阻变大，所以通过小灯泡的电流与其两端的电压不成正比，故C错误；
D． 小灯泡的额定电压为2.5V时，图知电流为0.25A，所以功率为

故D正确。
故选D。
10．D
【解析】
【详解】
A．在ab间连接2V的电源，ac、bc间不连接，此时电路为R1的简单电路，可算出电流表示数

A不符合题意；
B．ab间不连接，ac间连接一根导线，bc间连接2V电源，此时电路为R1的简单电路，可算出电路总功率为

B不符合题意；
C．ab间连接一根导线，ac间连接2V电源，bc间不连接，此时电路为R2的简单电路，此时电路的总电阻为20Ω，C不符合题意；
D．ab间连接2V电源，ac间连接电压表，bc间连接一根导线，此时电路为R1、R2并联的电路，电流表测总电流，可算出并联后的电阻为

电流表示数为

D符合题意。
故选D。
11．
【解析】
【详解】
根据题意可知，照明灯和换气扇相互不影响，能够独立工作，所以照明灯和换气扇应该是并联的，且各自的支路有一个开关控制，干路上没有开关，故符合要求的电路图如图所示：

12．     10          滑动变阻器同时选用下面两个接线柱接入电路     见解析
【解析】
【详解】
（1）[1]由图像可知，通过R的电流与R两端的电压成正比，即R为定值电阻，由图像可知，当通过R的电流为0.5A时，R两端的电压为5V，则R的阻值为

（2）[2]根据测量电阻的原理 可知，应利用电流表测量通过R的电流，利用电压表测量R两端的电压，利用滑动变阻器改变R两端的电压和电路中的电流，进行多次测量，即将电压表与R并联，将电源、开关、电流表、定值电阻R和滑动变阻器串联，电流表选用0~0.6A的量程，电压表选用0~15V的量程，电路连接如下图所示：


（3）[3]移动滑动变阻器的滑片时，发现两表均有示数且不变，根据欧姆定律可知，滑动变阻器接入电路的阻值不变，则接线错误的原因可能是滑动变阻器同时选用上面或下面两个接线柱接入电路，使得滑动变阻器相当于一根导线或一个定值电阻接入电路。
（4）[4]电阻是导体本身的一种性质，与导体的材料、长度、横截面积和温度有关，与通过它的电流和它两端的电压无关，所以不能由得出这样的错误推论。
13．     凝华     导体     声音的响度与声源振幅的关系     物体的面积越大空气阻力越大     物体的形状     物体弹性形变程度
【解析】
【详解】
（1）[1]气态的水蒸气遇到温度较低的钢尺变成固态的“霜”，是凝华现象。
（2）[2]如图1（a）所示，将塑料尺接入电路，闭合开关，小灯泡不发光，说明塑料尺是绝缘体；将钢尺接入电路，闭合开关，小灯泡发光，说明钢尺是导体。
（3）[3]如图1（b）所示的实验中，控制钢尺伸出桌面的长度相同，改变钢尺振动的幅度，比较两次钢尺发出声音的响度，因此实验探究的问题是声音的响度与声源振幅的关系。
（4）[4]将报纸展开平铺与多次折叠相比增大了报纸与空气的接触面积，因此在相同条件下，钢尺很难被砸落的原因是物体的面积越大空气阻力越大。
（5）[5][6]钢尺变弯是钢尺的形状发生改变，说明力可以改变物体的形状；如图2所示的实验中，控制钢尺伸出桌面的长度相同，改变钢尺的形变程度，观察橡皮弹出的远近关系，因此可以探究弹性势能的大小与物体弹性形变程度的关系。
14．     摩擦     吸引轻小物体
【解析】
【分析】
【详解】
[1][2]穿衣镜因与绸布摩擦而带电，而带电的物体能吸引轻小物体，于是镜面吸引了轻小的绒毛。
15．     等于     串联电路中，电流处处相等
【解析】
【分析】
【详解】
[1][2]两灯串联，串联电路电流处处相等，灯泡亮度由实际功率决定。
16．     负     正
【解析】
【详解】
同种电荷互相排斥，异种电荷互相吸引，用毛皮摩擦过的橡胶棒带负电，当用毛皮摩擦过的橡胶棒靠近泡沫球时，若互相排斥，则泡沫球带负电；若互相吸引，则泡沫球可能不带电或带正电，因用丝绸摩擦过的玻璃棒带正电，这时用丝绸摩擦过的玻璃棒靠近泡沫球，若互相排斥则泡沫球带正电，若互相吸引则泡沫球不带电．
17．     排开液体体积     动     重力势     分子在不停地做无规则运动     长度
【解析】
【详解】
[1]浮力的大小与排开液体体积有关，空易拉罐浸入水中越深，排开的水越多，手施加的压力越大，浮力越大。
[2][3]滚摆自上向下运动的过程中重力势能转换成动能，滚摆自下向上运动的过程中动能转换成重力势能。
[4]将一滴蓝墨水滴入一杯水中，过一会儿会发现整杯水都变蓝了，这是墨水分子在水中发生了扩散现象，扩散现象表明分子在不停地做无规则运动。
[5]此实验装置中，有两根长度不同的同种导体，因此用此实验装置可研究电阻与导体长度的关系。
18．
【解析】
【详解】
[1]从图中可以看到，只闭合开关S1，假设甲是电压表，那么两灯都不会亮，假设乙是电压表，即使有电流流过甲，灯L1也不会亮，综上所述，甲乙都是电流表，甲测的是干路电流，乙测的是支路电流，甲的电流大于乙的电流，由于两电表指针偏转角度相同，而量程不同，可得到关系式

根据欧姆定律的变换式可得到


由上面三式可解得

断开开关S1，在甲、乙位置分别接另一种电表，即甲乙都是电压表，闭合开关S1和S2，两灯泡串联，甲电压表测的是灯L1的电压，乙电压表测的是电源电压，甲电压表大小是

则此时两电表示数之比为

[2]灯泡L1与L2的电功率之比

19．（1）密闭容器不漏气；（2）0.2×105Pa
【解析】
【详解】
解：（1）由电路图可知，当开关S接a时，定值电阻R0与压敏电阻R2串联，电流表测量电路中的电流，电压表测量定值电阻R0两端的电压此时电路中的电流为

电路中的总电阻为

则压敏电阻R2此时的阻值为
R2=R-R0=20Ω-18Ω=2Ω
由表中数据可知，此时密闭容器中的环境气压为1.0×105Pa，等于密闭容器中的正常环境气压，故密闭容器不漏气。
（2）由电路图可知，当开关S接b时，定值电阻R0与压敏电阻R1串联，电流表测量电路中的电流，电压表测量定值电阻R0两端的电压；此时电路中的总电阻为

则压敏电阻R1此时的阻值为
R1=R′-R0=40Ω-18Ω=22Ω
由表中数据可知，此时真空室中的环境气压为0.2×105Pa。
答：（1）密闭容器不漏气；
（2）真空室中的环境气压为0.2×105Pa。
20．（1）20Ω；（2）0.33W；（3）15Ω
【解析】
【分析】
【详解】
解：（1）由题意知，电源电压恒定，若将a、b分别接在电源两端，电流表的示数为0.4A，电压表的示数为3V，电源电压为3V。电阻R1的阻值为

只将b、c分别接在电源两端，当滑片滑至中点时，电流表的示数为0.3A，则滑动变阻器接入电路的阻值为

则R2的最大阻值为
R2=2R21=2×10Ω=20Ω
（2）只将a、c分别接在电源两端，当滑片滑至最右端时，电路中的总电阻为
R=R1+R2=7.5Ω+20Ω=27.5Ω
则电路的总功率为

（3）将b接在电源一端，a、c连接后接在电源的另一端，此时的电路为R1和R2的并联电路，电压表测量的是电源电压，始终为3V，让滑片P由最右端逐渐向左滑动，干路中允许通过的最大电流为0.6A，此时电路中的总电阻为

根据并联电路电阻的规律

则R2允许接入电路的最小阻值为

答：（1）只将b、c分别接在电源两端，当滑片滑至中点时，电流表的示数为0.3A，R2的最大阻值为20Ω；
（2）只将a、c分别接在电源两端，当滑片滑至最右端时，电路的总功率约为0.33W；
（3）将b接在电源一端，a、c连接后接在电源的另一端，让滑片P由最右端逐渐向左滑动， R2允许接入电路的最小阻值为15Ω。
21．(1)；(2)；(3)。
【解析】
【详解】
(1)滑动变阻器的滑片移至最右端，闭合开关S、S1，此时为电阻R与灯泡L并联的电路，电流表测总电流，由图a可知，当小灯泡电压为9V时，小灯泡电流为0.3A，则小灯泡的额定功率为

(2)当电压为9V时，总电流为0.4A，小灯泡电流0.3A，则定值电阻R的电流为

定值电阻R的阻值为

(3)只闭合开关S，此时为灯泡L与滑动变阻器串联的电路，电流表总电流，电压表测滑动变阻器电压，电压表最大量程为3V，因此小灯泡要分担6V电压，由图a可知，此时电流表示数为0.25A，故滑动变阻器可以接入的最大阻值为

22．(1) 4V；(2)4Ω；(3)1W
【解析】
【分析】
(1)原电路中两电阻串联，在a、b间接一根导线时，R2短路，为R1的简单电路；根据可得，在电压不变时，电功率与R成反比结合电阻的串联规律得出两电阻大小关系；根据已知条件，根据分压原理，得出R1的电压根据串联电路电压的规律求出电源电压。
(2)在a、b间接电流表时，R2短路，其示数为1A，由欧姆定律求出R1。
(3)由(1)知得出R2大小，根据电阻的串联求电路的总电阻，根据求电路的总功率。
【详解】
(1)在a、b间接一根导线时，R2被短路，只有R1接入电路工作，电路中的电功率将变为串联时的4倍，根据可得

则；
在a、b间接电压表时，测量R2的电压为3V，串联时电压的比等于电阻的比，即

则有

故电源电压为

(2)在a、b间接电流表时，R2被短路，电流表示数1A为通过R1的电流，则R1的阻值

R2的阻值

(3)根据可知，电路的总功率

答：(1)电压U为4V；(2)R1的阻值为4Ω；(3)电路的总功率为1W。
【点睛】
重点是欧姆定律的应用和电功率的计算，关键是用好串联电路的基本特点，特别是串联时电压与电阻成正比是在分析电路时一个很常用的特点，另外牢记，在纯电阻电路中可以直接使用，计算稍显简单。
