山东省潍坊市2020-2022三年中考物理真题分类汇编03电流和电路、电压和电阻、欧姆定律

山东省潍坊市2020-2022三年中考物理真题分类汇编03电流和电路、电压和电阻、欧姆定律

一、单选题

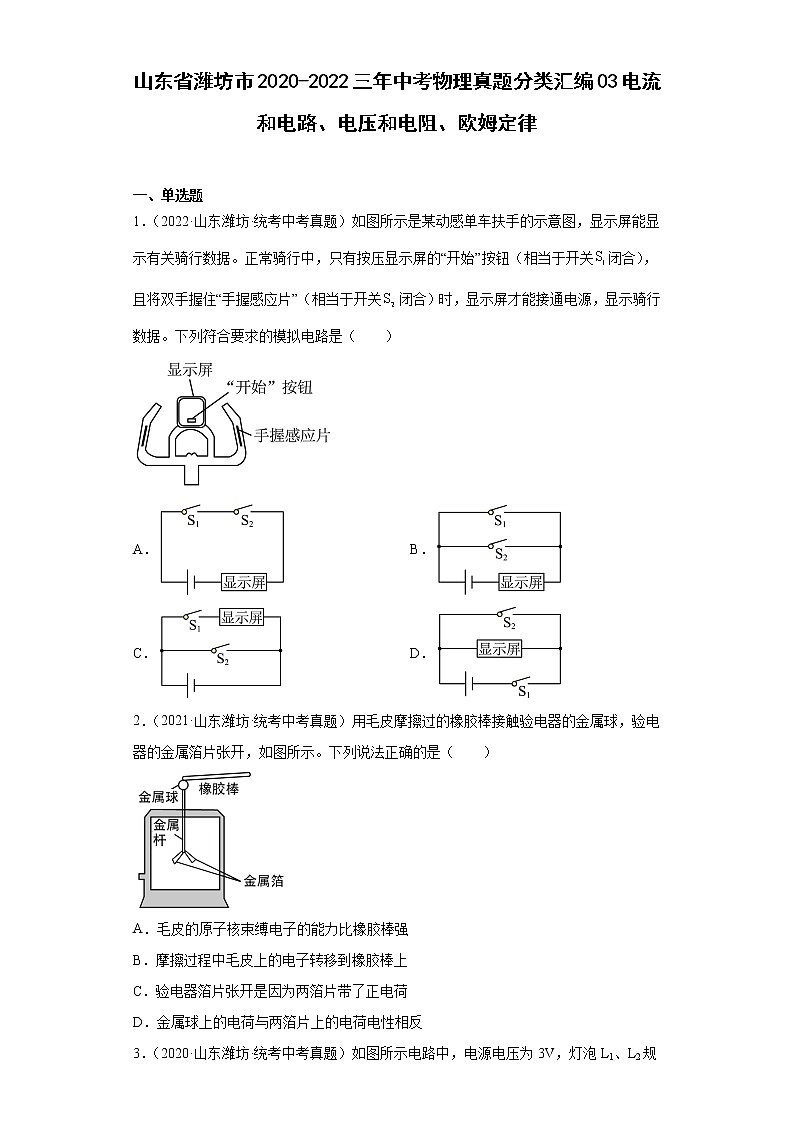

1．（2022·山东潍坊·统考中考真题）如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关闭合），且将双手握住“手握感应片”（相当于开关闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（　　）

A． B．

C． D．

2．（2021·山东潍坊·统考中考真题）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）

A．毛皮的原子核束缚电子的能力比橡胶棒强

B．摩擦过程中毛皮上的电子转移到橡胶棒上

C．验电器箔片张开是因为两箔片带了正电荷

D．金属球上的电荷与两箔片上的电荷电性相反

3．（2020·山东潍坊·统考中考真题）如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（　　）

A．b、c间导线断路 B．灯泡L1断路

C．灯泡L2断路 D．灯泡L1、L2均断路

4．（2021·山东潍坊·统考中考真题）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（　　）

A．电阻断路 B．电阻断路 C．电阻短路 D．电阻断路

5．（2021·山东潍坊·统考中考真题）传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某同学设计的压力传感器如图所示，R0为定值电阻，和R为压敏电阻且阻值随压力增大而减小，闭合开关S，下列说法正确的是（　　）

A．压力为0时，电压表示数为0

B．压力变大时，电压表示数变大

C．压力变大时，电压表示数变小

D．压力变大时，电流表示数变小

二、多选题

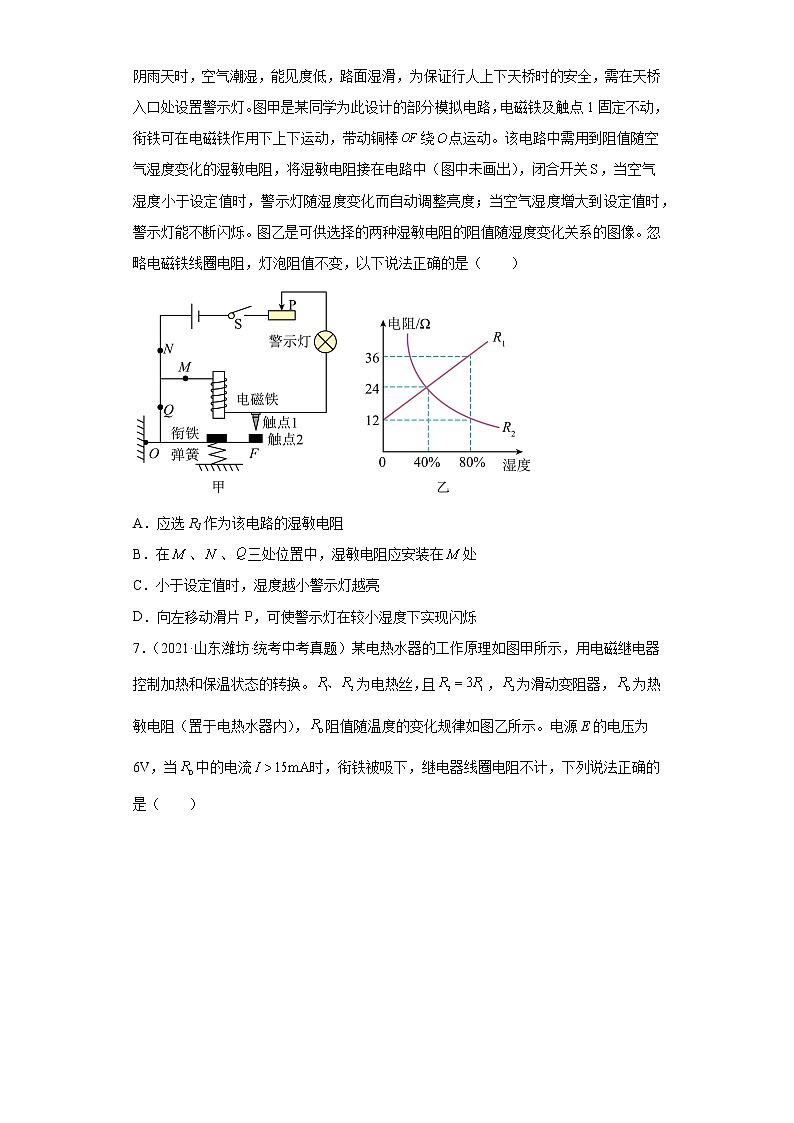

6．（2022·山东潍坊·统考中考真题）我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒绕点运动。该电路中需用到阻值随空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合开关，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化关系的图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（　　）

A．应选R1作为该电路的湿敏电阻

B．在、、三处位置中，湿敏电阻应安装在处

C．小于设定值时，湿度越小警示灯越亮

D．向左移动滑片P，可使警示灯在较小湿度下实现闪烁

7．（2021·山东潍坊·统考中考真题）某电热水器的工作原理如图甲所示，用电磁继电器控制加热和保温状态的转换。为电热丝，且，为滑动变阻器，为热敏电阻（置于电热水器内），阻值随温度的变化规律如图乙所示。电源E的电压为6V，当中的电流时，衔铁被吸下，继电器线圈电阻不计，下列说法正确的是（　　）

A．热水器的加热功率是保温功率的4倍

B．S1闭合，当衔铁吸下后，热水器处于加热状态

C．当热水温度设置为55℃时，R3连入电路的阻值为250Ω

D．若提高热水设置温度，应向左移动R3滑片

8．（2020·山东潍坊·统考中考真题）如图所示电路，电源电压不变，闭合开关S，灯泡L发光。向左移动滑动变阻器的滑片P，发生的变化是（　　）

A．电流表示数变大 B．电压表示数变大

C．电路的总功率变小 D．灯泡变亮

三、实验题

9．（2022·山东潍坊·统考中考真题）小明利用图甲所示电路测量未知电阻RX的阻值，电源电压保持不变，滑动变阻器铭牌标有“30Ω 2A”字样，RX的阻值约为。

（1）请用笔画线代替导线，将图甲中的实物电路连接完整________（要求滑动变阻器的滑片P向左滑动时，电流表示数变大）；

（2）闭合开关，两电表均无示数；将电压表改接在变阻器两端时，两电表均无示数；将电压表改接在开关两端时，电压表有示数，电流表无示数。则电路故障是_______；

（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为，电流表示数如图乙所示，则未知电阻RX=__________Ω；

（4）小明利用图甲电路测量另一未知电阻RX′，将RX′正确接入电路，但发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近，经判断得知RX′阻值较大，利用该电路无法测出RX′阻值。小明查阅资料获知，电压表相当于一个能显示自身两端电压的定值电阻，且阻值较大，于是他找了一个2kΩ的定值电阻，设计了如图丙所示电路，电源电压恒为3V。闭合开关，并进行了如下操作：

①S1接1时，记录电压表示数为2.5V；

②S2接2时，记录电压表示数为2V；

③计算待测电阻RX′=__________Ω。

四、计算题

10．（2020·山东潍坊·统考中考真题）某型号汽车的油量显示电路如图甲所示，其中定值电阻R0=10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示。已知加满汽油时油的深度为0.4m，A表示数为0.6A，汽油密度ρ油=0.7×103kg/m3，g取10N/kg。求：

(1)加满汽油时汽油在油箱底部产生的压强；

(2)电源的电压；

(3)汽油耗尽时电流表的示数。

参考答案：

1．A

【详解】由题意知，两个开关S1、S2都闭合，显示屏才接通，所以两个开关应串联接在电路中。

A．图示电路，两个开关同时闭合，显示屏工作，故A符合题意；

B．图示电路，任一开关闭合，显示屏都工作，故B不符合题意；

C．图示电路中，开关S1闭合，显示屏工作，S2也闭合，显示屏被短路，不工作，故C不符合题意；

D．开关S1闭合，显示屏工作，S2也闭合，电源短路，显示屏不工作，故D不符合题意。

故选A。

2．B

【详解】A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；

B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；

C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；

D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。

故选B。

3．C

【详解】灯泡不亮，可能是灯泡短路或电路存在断路造成的；用电压表测量电路ab间电压为0，则可能是灯L1发生短路，或ab之外电路存在断路；用电压表测c、d间电压为3V，等于电源电压，说明c、d之外电路不存在断路，断路位置在c、d间，即L2断路；综合分析可知，电路故障可能是：L1短路且L2断路或只有L2断路。

故选C。

4．D

【详解】BC．开关S断开时，三电阻串联，电流表和电压表均无示数，说明断路，而电压表没有示数，说明R1或者R3断路，故BC错误；

AD．由于电路中仅有一处故障，S闭合时，只有R1接入电路，电流表有示数，说明电阻R1正常，电压表没有接入电路，故没有示数，故电阻R1正常，电阻R3断路，故A错误，D正确。

故选D。

5．C

【详解】A．如图所示，定值电阻R0和压敏电阻R串联，电压表测量压敏电阻R两端的电压，由题意知，压敏电阻R的阻值随压力增大而减小，压力为0时，压敏电阻R的阻值最大，电压表示数不为0，故A错误；

BCD．压力变大时，压敏电阻R的阻值减小，电路中的总电阻减小，根据欧姆定律可知，电路中的总电流增大，加在定值电阻R0两端的电压变大，电压表的示数变小，故BD错误，C正确。

故选C。

6．BD

【详解】A．由图乙知，R1的电阻随湿度的增加而增加，R2的电阻随湿度的增加而减小。根据实际情况，当空气潮湿，能见度变低时，警示灯变亮，电路中电流变大，电阻变小，即湿敏电阻随湿度的增加而减小，所以应选R2作为该电路的湿敏电阻，故A错误；

B．由图甲知，当湿度增大，能见度低，湿敏电阻变小，根据欧姆定律得，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来，若湿敏电阻应安装在处时，会被短路，电路的电流突然增大，警示灯一下变得很亮起到闪烁的作用，故B正确；

C．由图乙知，当湿度减小，湿敏电阻变大，根据欧姆定律得，电路的电流变小，所以小于设定值时，湿度越小警示灯越暗，故C错误；

D．向左移动滑片P，电路中电阻变小，根据欧姆定律得，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来可使警示灯在较小湿度下实现闪烁，故D正确。

故选BD。

7．AC

【详解】AB．衔铁未吸下时，为简单电路，吸下时为串联电路，根据，未吸下为加热，吸下为保温，加热功率和保温功率比

故A正确，B错误；

C．当热水温度设置为55℃时，R0阻值为150Ω，电流0.015A，R3连入电路的阻值为

故C正确；

D．若提高热水设置温度，则热敏电阻阻值降低，需要减少吸下衔铁的电流值，所以应向右移动R3滑片，增大电阻，故D错误。

故选AC。

8．BC

【详解】A．由电路图可知，滑动变阻器与灯泡L串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故A错误；

B．由U=IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故B正确；

C．电源电压不变，由P=UI可知，电路的总功率变小，故C正确；

D．电路中的电流变小，灯泡变暗，故D错误。

故选BC。

9．          开关断路或接触不良     9     5000

【详解】（1）[1]电源电压为3V，则电路中的电流

由电路图知，电流要串联在电路中，选用小量程。滑动变阻器应一上一下与电流表串联，滑片向左滑动时，电流表示数变大，电源电压不变，据欧姆定律知，电路中的总电阻变小，变阻器接入电路的阻值变小，所以变阻器下端应接在左端。作图如下：

（2）[2]由电路图知，电压表测未知电阻两端的电压，电流表测电路中的电流，闭合开关，两电表无示数，则电路中出现断路。则电压表并联之外的电路出现断路。将电压表并联在变阻器两端，现电表仍无示数，则未知电阻及变阻器之外的电路有断开。将电压表并联在开关端，电压表有示数，说明此时电压表并联之外的电路是接通的，所以出现断路的是开关。

（3）[3]实验中，电流表选用小量程，对应的分度值为0.02A，由图乙知，电流表的示数为0.3A。未知电阻的阻值

（4）[4]由图丙知，开关S1接1时，电压表与R0串联连接，R0两端的电压

U0=U-UV=3V-2.5V=0.5V

电路中的电流

电压表的电阻

开关拉2时，电压表与RX串联连接，此时电路中的电流

RX两端的电压

UX=U-UV′=3V-2V=1V

RX的阻值

10．(1)；(2)12V； (3)0.1A

【详解】(1)加满汽油时油的深度为0.4m，所以加满汽油时汽油在油箱底部产生的压强为

(2)加满汽油时油的深度为0.4m，A表示数为0.6A，汽油产生的压强为，由乙图可知，此时压敏电阻的电阻值，R0=10Ω，根据串联电路的特点和可得，电源电压为

(3)汽油耗尽时，压敏电阻受压强为0，由图象知此时压敏电阻连入电路的阻值，由串联电路特点和欧姆定律可得此时电路中电流为

答：(1)加满汽油时汽油在油箱底部产生的压强为；

(2)电源的电压为12V；

(3)汽油耗尽时电流表的示数为0.1A。
