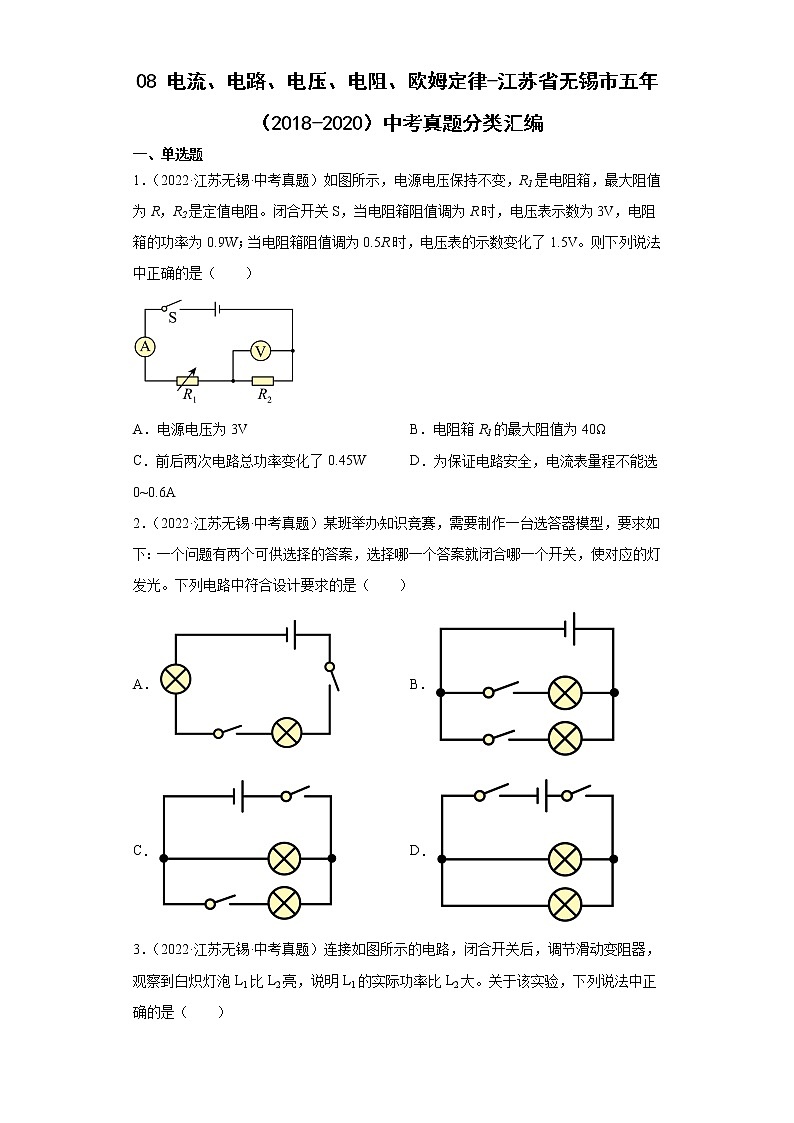

1．（2022·江苏无锡·中考真题）如图所示，电源电压保持不变，R1是电阻箱，最大阻值为R，R2是定值电阻。闭合开关S，当电阻箱阻值调为R时，电压表示数为3V，电阻箱的功率为0.9W；当电阻箱阻值调为0.5R时，电压表的示数变化了1.5V。则下列说法中正确的是（ ）
A．电源电压为3VB．电阻箱R1的最大阻值为40Ω
C．前后两次电路总功率变化了0.45WD．为保证电路安全，电流表量程不能选0~0.6A
2．（2022·江苏无锡·中考真题）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（ ）
A．B．
C．D．

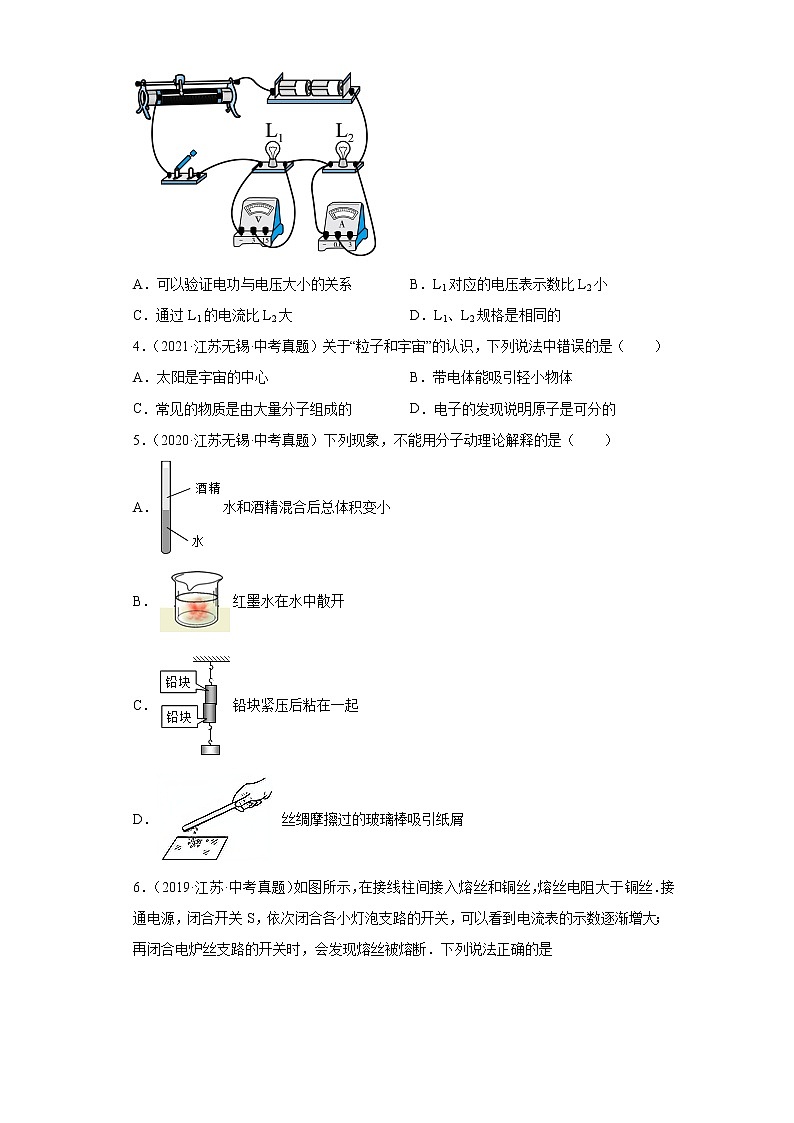

3．（2022·江苏无锡·中考真题）连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L1比L2亮，说明L1的实际功率比L2大。关于该实验，下列说法中正确的是（ ）
A．可以验证电功与电压大小的关系B．L1对应的电压表示数比L2小
C．通过L1的电流比L2大D．L1、L2规格是相同的
4．（2021·江苏无锡·中考真题）关于“粒子和宇宙”的认识，下列说法中错误的是（ ）
A．太阳是宇宙的中心B．带电体能吸引轻小物体
C．常见的物质是由大量分子组成的D．电子的发现说明原子是可分的
5．（2020·江苏无锡·中考真题）下列现象，不能用分子动理论解释的是（ ）
A．水和酒精混合后总体积变小
B．红墨水在水中散开
C．铅块紧压后粘在一起
D． 丝绸摩擦过的玻璃棒吸引纸屑

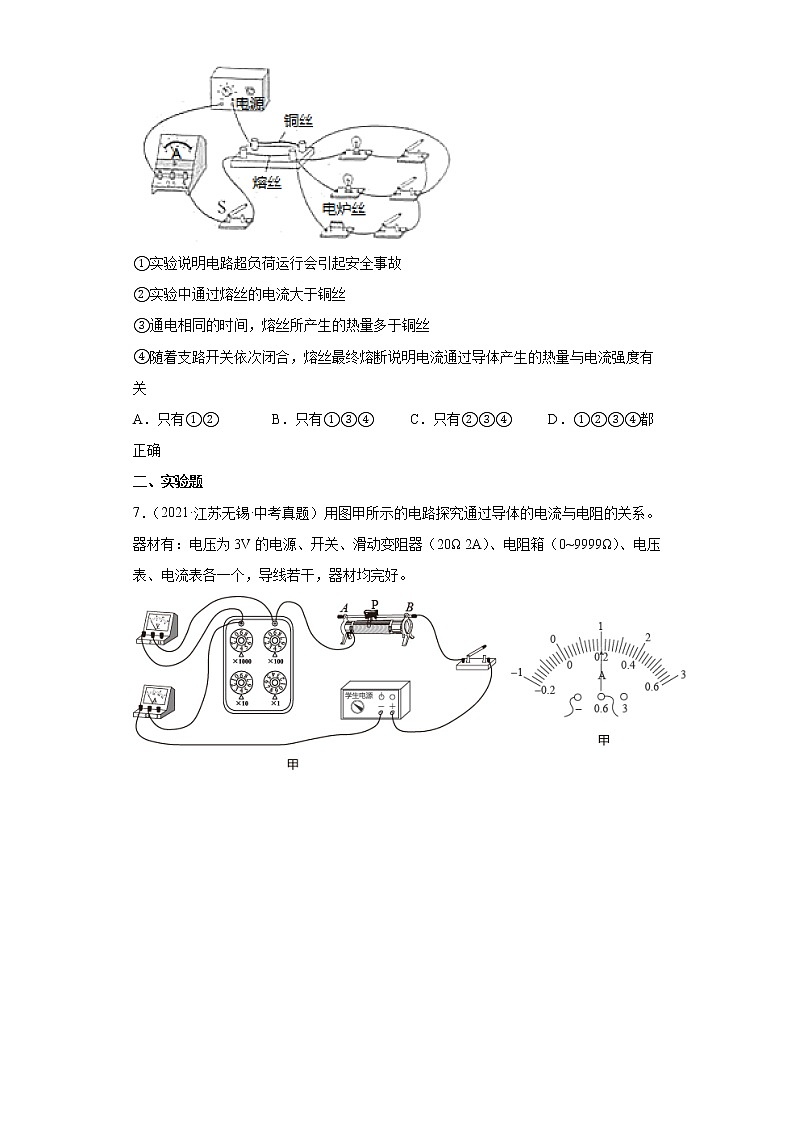

6．（2019·江苏·中考真题）如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝．接通电源，闭合开关S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关时，会发现熔丝被熔断．下列说法正确的是
①实验说明电路超负荷运行会引起安全事故
②实验中通过熔丝的电流大于铜丝
③通电相同的时间，熔丝所产生的热量多于铜丝
④随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关
A．只有①②B．只有①③④C．只有②③④D．①②③④都正确
二、实验题
7．（2021·江苏无锡·中考真题）用图甲所示的电路探究通过导体的电流与电阻的关系。器材有：电压为3V的电源、开关、滑动变阻器（20Ω 2A）、电阻箱（0~9999Ω）、电压表、电流表各一个，导线若干，器材均完好。
（1）闭合开关前，应先将滑动变阻器的滑片P移到______（选填“A”或“B”）端。
（2）闭合开关后，电压表示数为零，经检查电路连接并无故障，原因是______。
（3）调节电阻箱的阻值为12Ω，闭合开关，移动滑动变阻器的滑片P至某一位置，电流表示数如图乙所示。改变电阻箱接入电路的电阻R，调节滑动变阻器，保持电压表示数不变，读出电流表示数I，多次实验的结果如下表所示。
①图乙中电流表示数为______A。
②图丙是以电流表示数I为纵坐标、电阻箱阻值的倒数为横坐标建立的平面直角坐标系，请根据表格中的数据，在坐标系中描点，画出I﹣图像______。
③实验序号中，第1、2、3、4、5次实验时，滑动变阻器接入R1'、R2'、R3'、R4'、R5'，则______。
A．R1'=5R3' B．R1'C．R1'﹣R2'>R3'﹣R4' D．=
8．（2020·江苏无锡·中考真题）小明和小华在进行“测量定值电阻的阻值”实验，器材有：干电池两节，开关、电压表、电流表、滑动变阻器（）、电阻箱（）各一个，待测电阻 、，导线若干。
(1)连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至 ______ 。
(2)①图乙是他们连接的测量阻值的部分电路。请用笔画线代替导线，将电路连接完整 ______ 。
②闭合开关前，应将滑动变阻器的滑片P置于最 ______ （选填“左”、“右”）端。
③在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为0.2A时，电压表示数如图丙所示，则电阻两端的电压为 ______ V。多次实验所测量的结果如表所示，则的阻值为 _______ 。
④测量阻值的过程中，老师提醒他们要尽量缩短通电时间，并用较小的电流来测量，这样做的理由是： ______ 。
(3)为测量电阻的阻值，他们在已连接好的图乙的电路中，用替换接入电路。测量过程中，发现电流表示数始终小于分度值。于是，他们按照如图丁所示的电路图，重新连接了电路，闭合开关后，改变电阻箱接入的阻值进行多次测量。记录下电阻箱的阻值 及对应的电压表示数，并根据记录的数据绘制出图象，如图戊所示，则所测电阻的阻值为 ______ Ω。
9．（2018·江苏无锡·中考真题）某小组同学准备探究“通过导体的电流与电压、电阻的关系”实验器材有：干电池2节，滑动变阻器（20Ω，1A）、电流表、电压表、开关各一个，不同阻值的定值电阻及导线若干，图甲是他们连接的实验电路．
（1）闭合开关前，应将滑动变阻器的滑片P移到____（选填“A”或“B”）端
（2）闭合开关后，他们移动滑动变阻器的滑片至某一位置，电压表示数为0.7V，电流表示数如图乙所示，接着继续探究，把所测数据填在了下表中
①图乙中电流的示数为____A．
②图丙是以电流Ⅰ为纵坐标、电压U为横坐标建立的平面直角坐标系，请根据他们所测数据、在坐标系中描点，画出I﹣U图象，并标标记为a．
( )
（3）图丙中b、c、d三条I﹣U图象，是其他组同学选择5Ω、10Ω和20Ω的定值电阻，按图甲电路测量数据所画．
①单独分析图丙中每条I﹣U图象，可以得到的结论是_____．
②该小组同学发现，分析图丙中的I﹣U图象，还能得到：“当导体两端电压一定时，导体中的电流与导体的电阻成反比”这一规律．请写出分析方法：_____．
③验证②中的规律，该小组的同学选择了5Ω、10Ω、20Ω的定值电阻，准备分别接入图甲电路，测量电流进行探究，有同学提议：既然探究时需要保持电阻两端电压不变，图甲中可以不用连接滑动变阻器和电压表．他们按照提议分别将三只电阻由小到大接入电路，闭合开关后，读出电流表示数分别为0.42A，0.24A，0.13A，发现无法验证②中的规律．于是他们计划仍按图甲进行探究，分析测量数据后，选定准备加在电阻两端的电压值U．为确保完成验证，则这个电压值U的范围为____．
A．1.5V＜U≤3V
B．1.3V＜U＜2.1V
C．1.3V＜U≤2.6V
D．2.1V＜U＜2.6V
三、综合题
10．（2022·江苏无锡·中考真题）家用食具消毒柜是对家庭餐具进行消毒、烘干的生活健康器具。某品牌消毒柜的电路原理图如图所示，下表是它的部分参数，消毒电路由S1、紫外线灯管L、发热管R1、温控开关K组成，K开始时处于闭合状态，当柜内温度超过120℃时断开，当温度降到120℃以下时自动闭合，烘干电路由S2、发热管R2、电磁继电器开关组成，其中R2正常工作时的功率为烘干功率，烘干时，当电磁铁线圈中的电流达到0.02A，衔铁被吸起，触点D、E断开：当电磁铁线圈中电流减小到0.01A，衔铁被释放，触点D、E重新接触，使烘干温度维持在55℃～85℃控制电路电压U=6V，R3是定值电阻，RT是热敏电阻，其温度与消毒柜内温度相同，阻值随温度升高而减小，电磁铁线圈的电阻忽略不计。
某次使用时，将餐具放人消毒柜内，关闭好柜门，将插头插人家庭电路的插座中，电压为220V。闭合开关S、S1，对餐具消毒15min；断开开关S1，闭合S、S2、S3，再烘干60min。
（1）若为该消毒柜写一份使用时的安全注意事项，其中错误的是__________
A．禁止用潮湿的手操作
B．消毒柜的金属外壳不需要接地
C．消毒时切勿将塑料等不耐高温的食具靠近R1
D．严禁在无保护条件下，直视正在工作中的紫外线灯管
（2）烘干期间，当消毒柜内温度为55℃时，控制电路中RT的阻值为500Ω，则当消毒柜内温度为85℃时，RT的阻值为多少__________？
（3）若本次消毒、烘干电路实际消耗的电能为，其中，消毒时，L和R1同时正常工作时通过消毒电路的总电流为1A；烘干时，R2实际工作时间为总烘干时间的20%。则R1=____________Ω，R1实际工作时间为__________min。
11．（2019·江苏·中考真题）小红家有一支电子体温计．查阅说明书得知：电于体温计的探测器是热敏电阻，其阻值随着温度的变化而变化．小红买来一个热敏电阻，准备设计和制作一支模拟电子体温计．她计划先测出此热敏电阻在不同温度时的阻值，按照图甲所示连接了实验电路，RT为热敏电阻，实验时，RT罝于温控箱（图中虚线区域）中，电源电压保持不变，R1为定值电阻，R2为电阻箱（0~9999Ω），S2为单刀双掷开关，开关S1和S2闭合前，小红将电阻箱R2的阻值调到最大．
（1）小红首先调节温控箱的温度，使RT温度为42.0℃．闭合S1，将S2接2，读出电压表的示数为3V．
①为测量此时RT的阻值，接下来的操作是：将S2接________（选填“1”或“2”），调节电阻箱R2的阻值，使电压表示数为________，读出此时R2的阻值即为42.0℃时RT的阻值．
②逐渐降低温控箱的温度，根据上述方法测量出RT在不同温度时的阻值，若依据小红所测数据画出的RT阻值随温度变化的图像如图乙所示，且当RT的温度降至32.0℃时，闭合S1，将S2接2，电压表示数为2.4V，求电阻R1的阻值______．
（2）在获得如图乙所示的RT阻值随温度变化的关系后，为了自制模拟电子体温计，小红将S2始终接2，闭合S1后，通过电压表的示数大小来显示温度高低，如果将RT用绝缘薄膜包好后置于正常人腋窝中央，保持腋窝合拢，闭合S1，当电压表示数稳定后，电压表示数最接近________．
A．2.25V B．2.45V C．2.65V D．2.85V
12．（2018·江苏无锡·中考真题）图甲是消防应急照明灯，使用时，将它接入家庭电路，当电路断电时，它能提供一段时间的应急照明．图乙是某款消防应急照明灯的模拟工作原理图、将应急照明灯接入家庭电路后，它将家庭电路电压转换为直流电压U，为蓄电池充电．同时，电流流过电磁铁A的线圈产生磁性，吸引衔铁B，使动触点C、E和静触点D、F脱开．当家庭电路断电时线圈中电流消失，电磁铁的磁性消失，衔铁复位，触点C、E和D、F接触，蓄电池给两只LED灯组供电，提供照明．每只LED灯组的额定电压为3.8V，额定功率为0.95W.
（1）给蓄电池充电时，U的电压会高于蓄电池电压，所以在电路中要串联一个定值电阻R，关于定值电阻R的作用，以下说法错误的是____．
A．主要用来发热
B．可以保护电路元件
C．可以限制电流大小
D．可以分去部分电压
（2）两只LED灯组正常工作时，干路电流为多大____？
（3）若该款应急照明灯接入家庭电路后，以I＝75mA的电流连续充电20h，蓄电池可以从无电能至充满；放电时，蓄电池释放的电能达到充满电时电能的60%时，LED灯组将不能正常工作．充、放电时蓄电池不会发热且电压保持3.8V不变．则该款应急照明灯蓄电池充满电后，可供两只LED灯组正常工作的时间为多长____？
实验序号
1
2
3
4
5
电阻箱阻值R/Ω
12
10
8
6
4
电流表示数I/A
0.24
0.3
0.4
0.6
实验序号
电压表示数
电流表示数
电阻
①
0.2
②
0.6
0.3
③
0.88
0.4
实验次数
1
2
3
4
5
电压U/V
0.7
1
1.1
1.5
1.7
电流I/A
0.18
0.20
0.26
0.30
额定电压
220V
紫外线灯管功率
20W
烘干功率
500W
烘干温度
55℃-85℃
参考答案：
1．B
【解析】
【详解】
A．由电路图可知，电阻箱R1与定值电阻R2串联，电流表测量串联电路的电流，电压表测量R2两端电压，由题意得，当电阻箱R1的阻值为R时，电压表示数即R2两端电压为U2=3V，电阻箱R1的功率为P1=0.9W，电路中的电流为
电阻箱R1两端电压为
由串联电路中，电源电压等于各用电器两端电压之和可得，电源电压为
当电阻箱R1的阻值为0.5R时，电压表示数变化了，根据串联电路中电阻分压可知，R1减小，R1两端电压减小，相应的R2两端电压增大，故此时R2两端电压为
此时电路中的电流为
R1两端电压为
由串联电路的电压规律可得
两次电源电压不变，则有
即
解得R=2R2，将此结果代入以上推导式可知，当电阻箱R1的阻值为R时，R1两端电压为
则电源电压为
故A错误；
B．当电阻箱R1的阻值为R时，其电功率为
则定值电阻R2的阻值为
电阻箱R1的最大阻值R为
故B正确；
C．当R1阻值为R时，电路中电流为

此时电路中的总功率为

当电阻箱阻值调为0.5R时，R2两端电压为，电路中电流为
此时电路中的总功率为
前后两次电路总功率变化为

故C错误；
D．根据欧姆定律可知，当电路中电压一定时，总电阻最小时，电路中电流值最大。电路中总电阻为
当变阻箱R1为零时，电路中总电阻最小为
此时电路中电流最大为

因0.45A<0.6A，所以为保证电路安全，电流表量程能选0~0.6A，故D错误。
故选B。
2．B
【解析】
【详解】
A．此电路为串联电路，只闭合一个开关时，灯泡不发光，故A不符合题意；
B．此电路为并联电路，两个支路开关分别控制所在支路，闭合任一开关所在支路的灯发光，故B符合题意；
C．此电路为并联电路，其中一个开关为干路开关，只有干路和支路开关都闭合时，下支路灯泡才能发光，故C不符合题意；
D．此电路为并联电路，两开关都是干路开关，只闭合一个开关时，灯泡不发光，故D不符合题意。
故选B。
3．A
【解析】
【详解】
A．灯泡L1和L2串联，通过两灯泡的电流和时间相等，观察到白炽灯泡L1比L2亮，可知两灯实际功率不等，由可知，两灯获得的电压不同，在电流和时间相等，电压不等的情况下，根据，可知此电路可以验证电功与电压大小的关系，故A正确；
B．灯泡L1和L2串联，通过两灯泡的电流相等，而白炽灯泡L1比L2亮，则灯泡L1的实际功率比L2大，由可知，L1对应的电压表示数比L2大，故B错误；
C．灯泡L1和L2串联，通过两灯泡的电流相等，故C错误；
D．L1两端的电压比L2大，通过两灯的电流相等，根据可知，L1的电阻大于L2的电阻，两灯规格不相同，故D错误。
故选A。
4．A
【解析】
【详解】
A．太阳是太阳系的中心，不是宇宙的中心，故A错误，符合题意；
B．带电体具有吸引轻小物体的性质，故B正确，不符合题意；
C．物质是由大量的分子、原子组成的，故C正确，不符合题意；
D．原子是由原子核和核外的电子组成的，电子的发现说明了原子是可以再分的，故D正确，不符合题意。
故选A。
5．D
【解析】
【详解】
A．水和酒精混合后总体积变小，是因为分子之间存在间隙。不符合题意；
B．分子永不停息地做无规则运动，红墨水在水中散开是扩散现象，说明分子在做无规则运动。不符合题意；
C．两块表面光滑的铅块相互紧压后“粘”在一起，说明分子间有引力。不符合题意；
D．与丝绸摩擦过的玻璃棒吸引碎纸屑是带电体吸引轻小物体，不是分子间的作用力。符合题意。
故选D。
6．B
【解析】
【详解】
①由图可知，小灯泡和电炉丝是并联的，并联电路干路电流等于各支路电流之和，所以同时工作的用电器越多，干路电流越大，干路导线产生的热量越多，达到一定程度，会引起熔丝熔断，甚至引发安全事故，故①正确；
②串联电路电流处处相等，熔丝和铜丝是串联在干路中的，所以通过熔丝的电流等于通过铜丝的电流，故②错误；
③已知熔丝电阻大于铜丝，通过的电流相同，由焦耳定律Q=I2Rt可知，在相同时间，熔丝产生的热量多，故③正确；
④并联电路中，干路电流等于各支路电流之和，随着支路开关依次闭合，干路电流逐渐增大，熔丝最终熔断，说明电流通过导体产生的热量与电流强度有关，故④正确．
7． B 电阻箱阻值为零 0.2 D
【解析】
【分析】
【详解】
（1）[1]闭合开关前，为保护电路，滑动变阻器的阻值应该移到最大处，即移到B端。
（2）[2]电压表示数为零，则说明与电压表并联的用电器两端电压为零，经检查电路连接并无故障，则判断原因是电阻箱阻值为零。
（3）①[3]由图乙可知，电流表量程为0~0.6A，分度值为0.02A，故电流表示数为0.2A。
②[4]根据表格数据，进行描点连线，作图如下
③[5]第1次实验时，电阻箱阻值为12Ω，电流为0.2A，电路中的总电阻
R总===15Ω
则R1'的电阻
R1'= R总-R箱=15Ω-12Ω=3Ω
同理，根据第2、3、4、5次实验数据，依次算出R2'、R3'、R4'、R5'的阻值分别为2.5Ω、2Ω、1.5Ω、1Ω。
A．R1'=3Ω，R3'=2Ω，则
5R3'=5×2Ω=10Ω
故
R1'<5R3'
故A错误；
B．R1'=3Ω，R4'=1.5Ω，R5'=1Ω，则
R4'+ R5'=1.5Ω+1Ω=2.5Ω
故
R1'>R4'+R5'
故B错误；
C．R1'=3Ω，R2'=2.5Ω，则
R1'﹣R2'=3Ω-2.5Ω=0.5Ω
R3'=2Ω，R4'=1.5Ω，则
R3'﹣R4'=2Ω-1.5Ω=0.5Ω
则
R1'﹣R2'=R3'﹣R4'
故C错误；
D．R1'=3Ω，R4'=1.5Ω，则
==
R3'=2Ω，R5'=1Ω，则
==
则
=
故D正确。
故选D。
8． 零刻度线处 右 0.4 2.1 见解析 176
【解析】
【详解】
(1)[1]连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至零刻度线处。
(2)[2]电源电压为，电压表选用小量程与灯并联，如下所示：
。
[3]闭合开关前，应将滑动变阻器的滑片P置于阻值最大处，即最右端。
[4][5]在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为时，电压表示数如图丙所示，电压表选用小量程，分度值为，则电阻两端的电压为，由欧姆定律得
同理，第2、3次测量的电阻分别为：和，为减小误差，取平均值作为测量结果
[6]测量阻值的过程中，老师提醒他们要尽量缩短通电时间，并用较小的电流来测量，这样做的理由是：根据可知，在电阻一定时，电流越小，通过时间越短，电流产生的热量越小。
(3)[7]图戊中，电阻箱与串联，电压表表测电阻箱的电压；由图戊知，当、，即时，，由欧姆定律，电路的电流为
因电源电压为，由串联电路电压的规律，的电压为
由欧姆定律得，所测电阻的阻值
9． （1）B； （2）①0.12； ②； （3）①电阻一定时，电流与电压成正比： ②控制变量法； ③B
【解析】
【分析】
（1）闭合开关前，滑片必须处于最大阻值处；
（2）根据图乙中电流表选用小量程确定分度值读数；在坐标系中描点，画出I-U图象；
（3）①单独分析图丙中每条I-U图象为过原点的直线，据此得出结论；
②由上图知，当电压为0.8V时，找出对应的电流大小，结合电阻大小，考虑到误差因素，得出结论；
③根据U=IR得出3次实验中电阻的电压分别为2.1V、2.4V、2.6V分析小于电源电压的原因；
设电源本身的电压为E，对外提供的电压为U，根据欧姆定律，得出R获得的电压为表达式，将此式变形，由数学知识得出关系式，根据根据该小组的同学选择了5Ω、10Ω的定值电阻，电源内阻r之外的电阻获得的电压分别为2.1V、2.4V，得出故这个一次函数关系式；
要控制当电阻的电压值U为一定值，根据串联电路电压的规律，变阻器分的电压也为一定值，由分压原理，定值电阻和变阻器分得的电压之比 一定值，故当电阻为20Ω时，变阻器连入电路中的电阻最大为20Ω，此时的总电阻为40Ω，代入这个关系式得出电压表最小值，根据分压原理，确定电压表示数大于的电压值；当电阻最小为5Ω时，电路中的电流最大，变阻器连入电路中的电阻最小，此时电压表有最大值，同理求出小于的电压值．
【详解】
（1）根据题意可知，闭合开关前，滑片必须处于最大阻值处，即应将滑动变阻器的滑片P移到B端；
（2）①图乙中电流表选用小量程，分度值为0.02A，电流表的示数为0.12A；
②图丙是以电流Ⅰ为纵坐标、电压U为横坐标建立的平面直角坐标系，根据他们所测数据、在坐标系中描点，画出I-U图象，并标记为a，如下图所示：
（3）①单独分析图丙中每条I-U图象，因为过原点的直线，故可以得到的结论是电阻一定时，电流与电压成正比；
②由上图知，当电压为0.8V时，对应的电流大小约为0.032A、0.066A、0.16A，结合电阻大小分别为20Ω、10Ω、5Ω，考虑到误差因素，电流与对应的电阻之积为一定值，故还能得到：当导体两端电压一定时，导体中的电流与导体的电阻成反比”这一规律；分析方法采用了控制变量法；
③根据U=IR可知3次实验中电阻的电压分别为2.1V、2.4V、2.6V，都小于电源电压3V，是因为电源有内阻的原因；
设电源本身的电压为E，对外提供的电压为U，
根据电阻的串联和欧姆定律可得，电路中的电流：，
由欧姆定律，R获得的电压为：，，由数学知识得，对外提供的电压U的倒数与串联电阻（电源内阻r之外的电阻）的倒数为一次函数的关系，即为，根据该小组的同学选择了5Ω、10Ω的定值电阻，电源内阻r之外的电阻获得的电压分别为2.1V、2.4V，将已知量代入上式：，，解方程组得：，，这个一次函数关系式为：，他们计划仍按图甲进行探究，因要控制当电阻的电压值U为一定值，根据串联电路电压的规律，变阻器分的电压也为一定值，由分压原理，定值电阻和变阻器分得的电压之比为一定值，故当电阻为20Ω时，变阻器连入电路中的电阻最大为20Ω，此时的总电阻为40Ω，代入这个关系式：，解得U=2.6V，变阻器与电阻的电阻相等，根据分压原理，故电压表示数为1.3V；
当电阻最小为5Ω时，电路中的电流最大，变阻器连入电路中的电阻最小，此时电压表有最大值，当变阻器电阻连入电路中的电阻为0时，将5Ω代入这个关系式：，解得U=2.1V，综上，他们计划仍按图甲进行探究，分析测量数据后，选定准备加在电阻两端的电压值U，为确保完成验证，则这个电压值U的范围为1.3V＜U＜2.1V，故选B．
10． B 200Ω 242 6
【解析】
【详解】
（1）[1]A．生活中水是导体，用湿手去触碰电器容易触电，所以禁止用潮湿的手操作，故A正确，A不符合题意；
B．在电器漏电时，接地线可以将金属外壳所带的电荷导入地下，所以为了安全，消毒柜的金属外壳需要接地，故B错误，B符合题意；
C．由于R1是发热管，所以在工作时温度较高，如果塑料等不耐高温的食具靠近R1，塑料可能会熔化并产生有害物质，所以不应将塑料等不耐高温的食具靠近R1，故C正确，C不符合题意；
D．紫外线对眼睛有一定刺激和伤害作用，长时间的紫外线照射，可能会使眼睛发生病变，所以严禁在无保护条件下，直视正在工作中的紫外线灯管，故D正确，D不符合题意。
故选B。
（2）[2]由题意可知，烘干温度在55℃时，此时控制电路的电流为0.01A，则控制电路的总电阻
则R1的阻值
当消毒柜内温度为85℃时，此时电路中的电流为0.02A，则此时电路的总电阻
此时RT的阻值为
（3）[3]消毒时，通过紫外线灯的电流
则R1的阻值
烘干时，R2实际工作时间为总烘干时间的20%，则烘干消耗的电能
则本次消毒消耗的电能
消毒的总功率
消毒时紫外线灯消耗的电能
则R1消耗的电能
R1的电功率
则R1实际工作时间为
11． 1 3 V 400Ω C
【解析】
【详解】
（1）①为测量此时RT的阻值，将S2接1，调节电阻箱R2的阻值，使电压表示数为3V，根据等效替代法，读出此时R2的阻值即为42.0℃时RT的阻值；
②由欧姆定律得到电路中的电流为：I1=，根据欧姆定律和串联电路电压的规律，电源电压：U=I1RT1+UV1=×400Ω+3V，
由图乙可知当RT的温度降至32.0℃时，RT2=600Ω，电源电压U=I2RT2+UV2=×600Ω+2.4V，
因电源电压不变，×400Ω+3V=×600Ω+2.4V，
R1=400Ω；U=×400Ω+3V=6V；
（2）由图结合数学知识，正常人腋窝中央的体温是37°C，ME为三角形的中位线，故此时R′T=500Ω，
将S2始终接2，闭合S1后，R1与R′T串联，电压表测R1两端的电压，由电阻的串联和欧姆定律，电路的电流：I==A，由欧姆定律可知，电压表示数：UV=IR1=A×400Ω≈2.67V，故C符合题意．
12． （1）A； （2）0.5A； （3）1.8h
【解析】
【分析】
（1）根据U的电压会高于蓄电池电压分析回答；
（2）由P=UI求灯的额定电流，根据并联电路电流的规律求干路电流；
（3）由题意，根据W=UIt求出蓄电池充满电的电能，因放电时，蓄电池释放的电能达到充满电时电能的60%时，LED灯组将不能正常工作，可得出有用的电能；根据W=Pt求出供两只LED灯组正常工作的时间．
【详解】
（1）给蓄电池充电时，因U的电压会高于蓄电池电压，所以在电路中要串联一个定值电阻R，可以保护电路元件安全、可以限制电流大小，可以分去部分电压，故BCD正确，但目的不是为了发热，故只有A错误；
（2）每只LED灯组的额定电压为3.8V，额定功率为0.95W，由P=UI灯的额定电流为：，根据并联电路电流的规律，干路电流为：I总=2I=2×0.25A=0.5A；
（3）由题意，蓄电池充满电的电能：W=UI′t′=3.8V×0.075A×20×3600s=20520J，
因放电时，蓄电池释放的电能达到充满电时电能的60%时，LED灯组将不能正常工作，故可用的电能：W有=20520J×60%=12312J，
供两只LED灯组正常工作的时间：．
