2022年中考物理一模试题分类训练——力学作图

2022年中考物理一模试题分类训练——力学作图

1.（2022广东省揭阳市一模）冬奥运动会上，在“自由式滑雪”项目中，中国选手谷爱凌在最后一跳中首次跳出了偏轴转体1620度的超高难度，夺得金牌。如图所示是她在空中转体时的动作，请分析作出她的受力情况（空气阻力忽略不计）；

2.（2022合肥蜀山区一模）请在图中画出使杠杆ABC在此位置保持平衡的最小动力F的示意图。

3.（2022茂名市茂南区一模）请在图中画出不倒翁所受的重力和对地面的压力的示意图。

4.（2022安庆一模）人用手托着质量150g的苹果，苹果与手保持静止状态，请在图中画出苹果所受力的示意图。（g取10N/kg）

5.（2022滁州定远县一模）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。

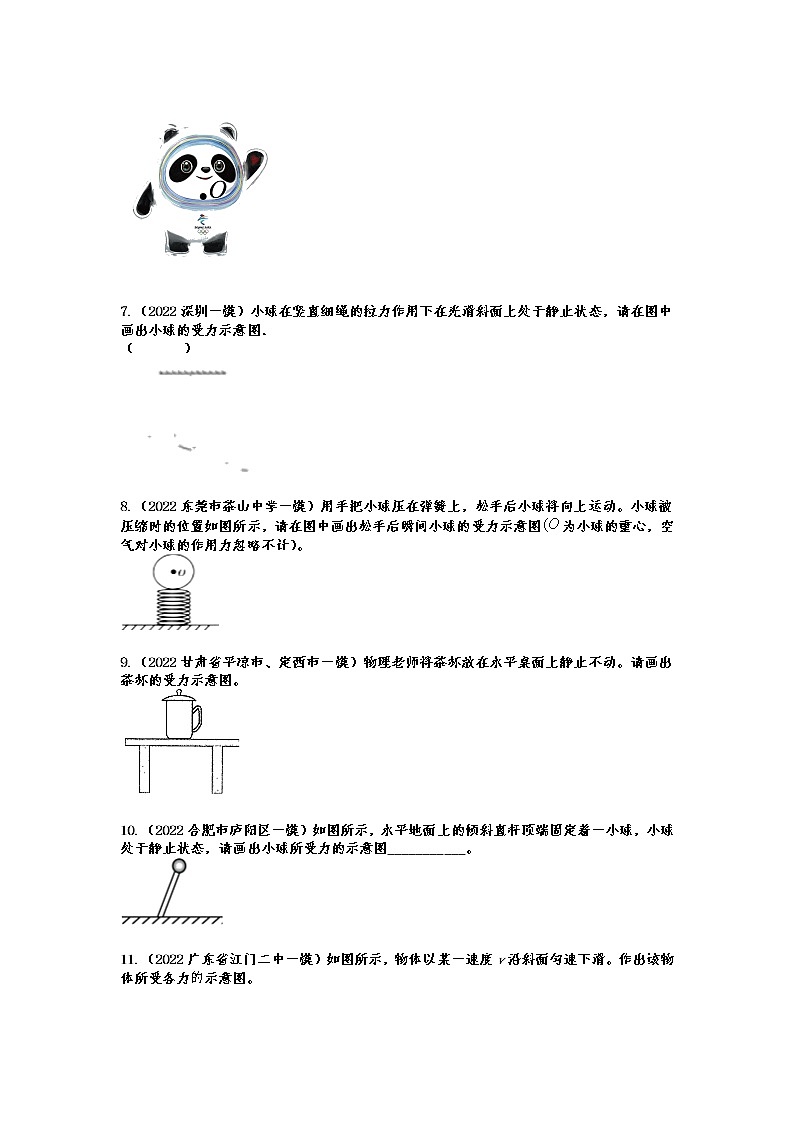

6.（2022福建省漳州市一模）如图所示，吉样物冰墩墩静置于水平地面上，请画出它的受力示意图。

7.（2022深圳一模）小球在竖直细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图．

（       ）

8.（2022东莞市茶山中学一模）用手把小球压在弹簧上，松手后小球将向上运动。小球被压缩时的位置如图所示，请在图中画出松手后瞬间小球的受力示意图为小球的重心，空气对小球的作用力忽略不计）。

9.（2022甘肃省平凉市、定西市一模）物理老师将茶杯放在水平桌面上静止不动。请画出茶杯的受力示意图。

10.（2022合肥市庐阳区一模）如图所示，水平地面上的倾斜直杆顶端固定着一小球，小球处于静止状态，请画出小球所受力的示意图___________。

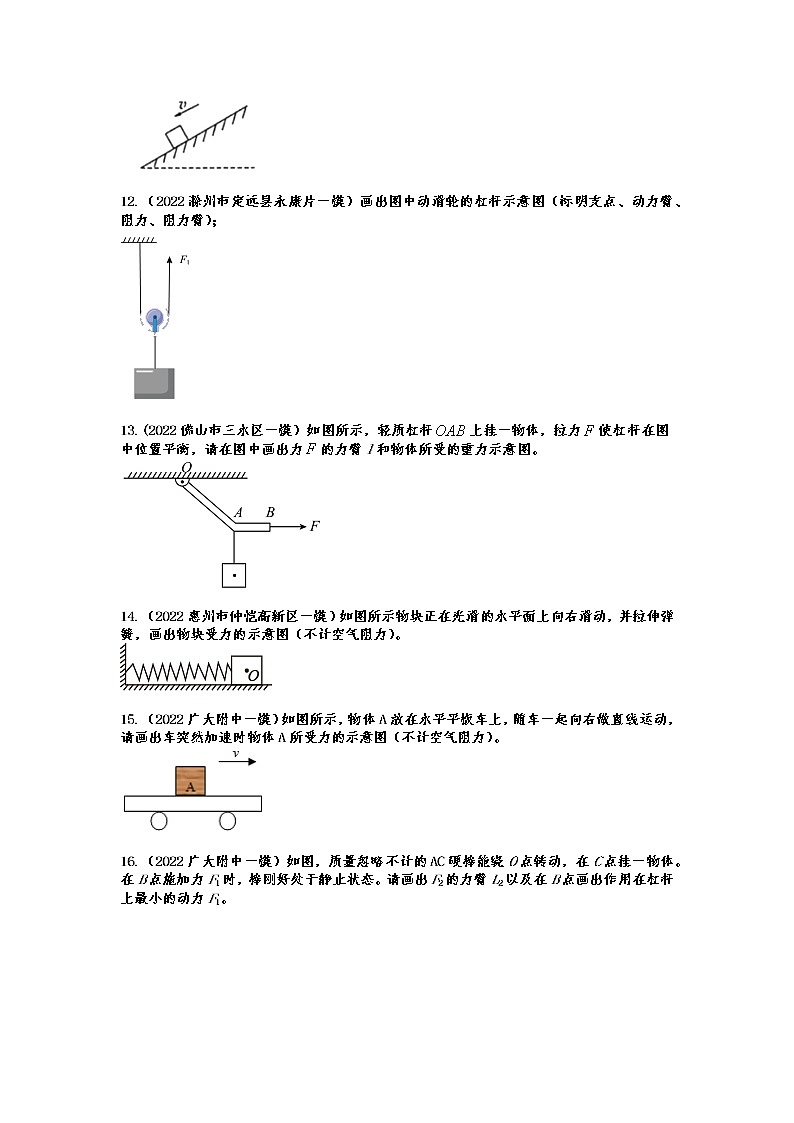

11.（2022广东省江门二中一模）如图所示，物体以某一速度v沿斜面匀速下滑。作出该物体所受各力示意图。

12.（2022滁州市定远县永康片一模）画出图中动滑轮的杠杆示意图（标明支点、动力臂、阻力、阻力臂）；

13.(2022佛山市三水区一模）如图所示，轻质杠杆上挂一物体，拉力使杠杆在图中位置平衡，请在图中画出力的力臂l和物体所受的重力示意图。

14.（2022惠州市仲恺高新区一模）如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图（不计空气阻力）。

15.（2022广大附中一模）如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图（不计空气阻力）。

16.（2022广大附中一模）如图，质量忽略不计的AC硬棒能绕O点转动，在C点挂一物体。在B点施加力F1时，棒刚好处于静止状态。请画出F2的力臂L2以及在B点画出作用在杠杆上最小的动力F1。

17.(2022马鞍山七中一模）如图所示，一根质量分布均匀的木棒，质量为m，长度为l，竖直悬挂在转轴O处．在木棒最下端用一方向始终水平向右的拉力F缓慢将木棒拉动到竖直方向夹角为θ的位置（转轴处摩擦不计）。问：

（1）在答题纸上画出θ=60°时拉力F的力臂l1，并计算力臂的大小；

（2）木棒的重力作用点在其长度二分之一处，随拉开角度θ的增加，拉力F将如何变化？并推导拉力F与角度θ的关系式。

18.（2022合肥包河区一模）研究物理问题时，往往需要突出研究对象的主要因素，忽略次要因素，将其简化为物理模型。如图所示，需要把一重量为400N，边长为1m，质量分布均匀的实心立方体，利用翻滚的方法沿直线移动一段距离（已知；计算结果保留一位小数）。求：

（1）请在图甲中画出缓慢向右翻滚立方体时，使该立方体下底面刚刚离开水平地面所施加的最小力F的示意图，并计算出最小力F的大小；

（2）利用翻滚的方法使立方体翻滚一次（即使原下底面变为左侧面）克服立方体的重力所做功的大小；

（3）如果利用翻滚的方法使该立方体沿水平地面直线缓慢翻滚了10m，用了20s，则在这一过程中克服该立方体重力做功的功率大小是多少？

19.（2022安庆一模）在某建筑工地有一块质量为43.2kg的长方体重物，竖立在水平地面上（如图甲所示），高1.6m，底面边长均为1.2m，（重物重心在几何中心位置，g取10N/kg）求：

（1）重物所受重力的大小；

（2）欲将重物沿着一条底边向右推倒，我们可将图甲简化为图乙所示的杠杆，请在图乙中画出最小推力的示意图，并求出最小推力的大小；

（3）用力将重物推到图丙虚线位置的过程中，克服重物重力做功为多少？

20.（2022广州市天河区一模）冰壶和冰球运动是冬奥会比赛项目。

（1）冰壶的质量约为20kg，底部与冰道接触的面积约为200cm2，根据以上数据算出冰壶静止时对冰道的压强大小为______Pa；（g=10N/kg）

（2）某次练习中，两运动员分别同时控制冰球甲、乙从A匀速直线向右滑行到B，水平推力大小相等。每经过1s，频闪摄影记录冰球的位置如图a，在B时撤去推力，两球分别静止在C和D处；

①两冰球所受摩擦力f甲___f乙（选填“>”、“=”或“>”）；

②第7秒时甲相对乙______（选填“向左运动”、“向右运动”或“静止”）；

③若乙冰球向右运动的过程中撞击静止的冰球丙，撞击力为F，撞击分离后丙向右运动；在图b方框内画出分离后丙运动过程中受到的力的示意图______。（以·表示丙）

2022年中考物理一模试题分类训练——力学作图参考答案

1.（2022广东省揭阳市一模）冬奥运动会上，在“自由式滑雪”项目中，中国选手谷爱凌在最后一跳中首次跳出了偏轴转体1620度的超高难度，夺得金牌。如图所示是她在空中转体时的动作，请分析作出她的受力情况（空气阻力忽略不计）；

【答案】

2.（2022合肥蜀山区一模）请在图中画出使杠杆ABC在此位置保持平衡的最小动力F的示意图。

【答案】

3.（2022茂名市茂南区一模）请在图中画出不倒翁所受的重力和对地面的压力的示意图。

【答案】

4.（2022安庆一模）人用手托着质量150g的苹果，苹果与手保持静止状态，请在图中画出苹果所受力的示意图。（g取10N/kg）

【答案】

5.（2022滁州定远县一模）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。

【答案】

6.（2022福建省漳州市一模）如图所示，吉样物冰墩墩静置于水平地面上，请画出它的受力示意图。

【答案】

7.（2022深圳一模）小球在竖直细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图．

（       ）

【答案】

8.（2022东莞市茶山中学一模）用手把小球压在弹簧上，松手后小球将向上运动。小球被压缩时的位置如图所示，请在图中画出松手后瞬间小球的受力示意图为小球的重心，空气对小球的作用力忽略不计）。

【答案】

9.（2022甘肃省平凉市、定西市一模）物理老师将茶杯放在水平桌面上静止不动。请画出茶杯的受力示意图。

【答案】

10.（2022合肥市庐阳区一模）如图所示，水平地面上的倾斜直杆顶端固定着一小球，小球处于静止状态，请画出小球所受力的示意图___________。

【答案】

11.（2022广东省江门二中一模）如图所示，物体以某一速度v沿斜面匀速下滑。作出该物体所受各力示意图。

【答案】

12.（2022滁州市定远县永康片一模）画出图中动滑轮的杠杆示意图（标明支点、动力臂、阻力、阻力臂）；

【答案】

13.(2022佛山市三水区一模）如图所示，轻质杠杆上挂一物体，拉力使杠杆在图中位置平衡，请在图中画出力的力臂l和物体所受的重力示意图。

【答案】

14.（2022惠州市仲恺高新区一模）如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图（不计空气阻力）。

【答案】

15.（2022广大附中一模）如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图（不计空气阻力）。

【答案】

16.（2022广大附中一模）如图，质量忽略不计的AC硬棒能绕O点转动，在C点挂一物体。在B点施加力F1时，棒刚好处于静止状态。请画出F2的力臂L2以及在B点画出作用在杠杆上最小的动力F1。

【答案】

17.(2022马鞍山七中一模）如图所示，一根质量分布均匀的木棒，质量为m，长度为l，竖直悬挂在转轴O处．在木棒最下端用一方向始终水平向右的拉力F缓慢将木棒拉动到竖直方向夹角为θ的位置（转轴处摩擦不计）。问：

（1）在答题纸上画出θ=60°时拉力F的力臂l1，并计算力臂的大小；

（2）木棒的重力作用点在其长度二分之一处，随拉开角度θ的增加，拉力F将如何变化？并推导拉力F与角度θ的关系式。

【答案】（1），  ；（2）拉力F随θ的增加而增大，

18.（2022合肥包河区一模）研究物理问题时，往往需要突出研究对象的主要因素，忽略次要因素，将其简化为物理模型。如图所示，需要把一重量为400N，边长为1m，质量分布均匀的实心立方体，利用翻滚的方法沿直线移动一段距离（已知；计算结果保留一位小数）。求：

（1）请在图甲中画出缓慢向右翻滚立方体时，使该立方体下底面刚刚离开水平地面所施加的最小力F的示意图，并计算出最小力F的大小；

（2）利用翻滚的方法使立方体翻滚一次（即使原下底面变为左侧面）克服立方体的重力所做功的大小；

（3）如果利用翻滚的方法使该立方体沿水平地面直线缓慢翻滚了10m，用了20s，则在这一过程中克服该立方体重力做功的功率大小是多少？

【答案】（1），141.4N；（2）82.8J；（3）41.4W

19.（2022安庆一模）在某建筑工地有一块质量为43.2kg的长方体重物，竖立在水平地面上（如图甲所示），高1.6m，底面边长均为1.2m，（重物重心在几何中心位置，g取10N/kg）求：

（1）重物所受重力的大小；

（2）欲将重物沿着一条底边向右推倒，我们可将图甲简化为图乙所示的杠杆，请在图乙中画出最小推力的示意图，并求出最小推力的大小；

（3）用力将重物推到图丙虚线位置的过程中，克服重物重力做功为多少？

【答案】（1）432N；（2）；129.6N；（3）86.4J

20.（2022广州市天河区一模）冰壶和冰球运动是冬奥会比赛项目。

（1）冰壶的质量约为20kg，底部与冰道接触的面积约为200cm2，根据以上数据算出冰壶静止时对冰道的压强大小为______Pa；（g=10N/kg）

（2）某次练习中，两运动员分别同时控制冰球甲、乙从A匀速直线向右滑行到B，水平推力大小相等。每经过1s，频闪摄影记录冰球的位置如图a，在B时撤去推力，两球分别静止在C和D处；

①两冰球所受摩擦力f甲___f乙（选填“>”、“=”或“>”）；

②第7秒时甲相对乙______（选填“向左运动”、“向右运动”或“静止”）；

③若乙冰球向右运动的过程中撞击静止的冰球丙，撞击力为F，撞击分离后丙向右运动；在图b方框内画出分离后丙运动过程中受到的力的示意图______。（以·表示丙）

【答案】    ①. 1×104    ②. =    ③. 向左运动    ④.
