2022年中考物理真题训练——力学作图

中考物理真题训练——力学作图

1．（2022·四川眉山·统考中考真题）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人，和此时赛道对她产生的摩擦力f的示意图。

2．（2022·山西·统考中考真题）如图甲所示，清明假期，亮亮同学回到老家，看到工程队正施工埋电线杆，进行电网改造。亮亮发现他们挖的坑形很特别，如图乙所示。工程师告诉亮亮这种坑不仅省力，还能缩短移动的距离。要把图乙中的电线杆竖立到坑内，请你画出作用在杆上A点最小力的示意图。

3．（2022·河南·统考中考真题）图是悬挂在课桌旁的文具袋。请在图中标出文具袋重心O的大致位置，并以O为作用点画出文具袋静止时的受力示意图。

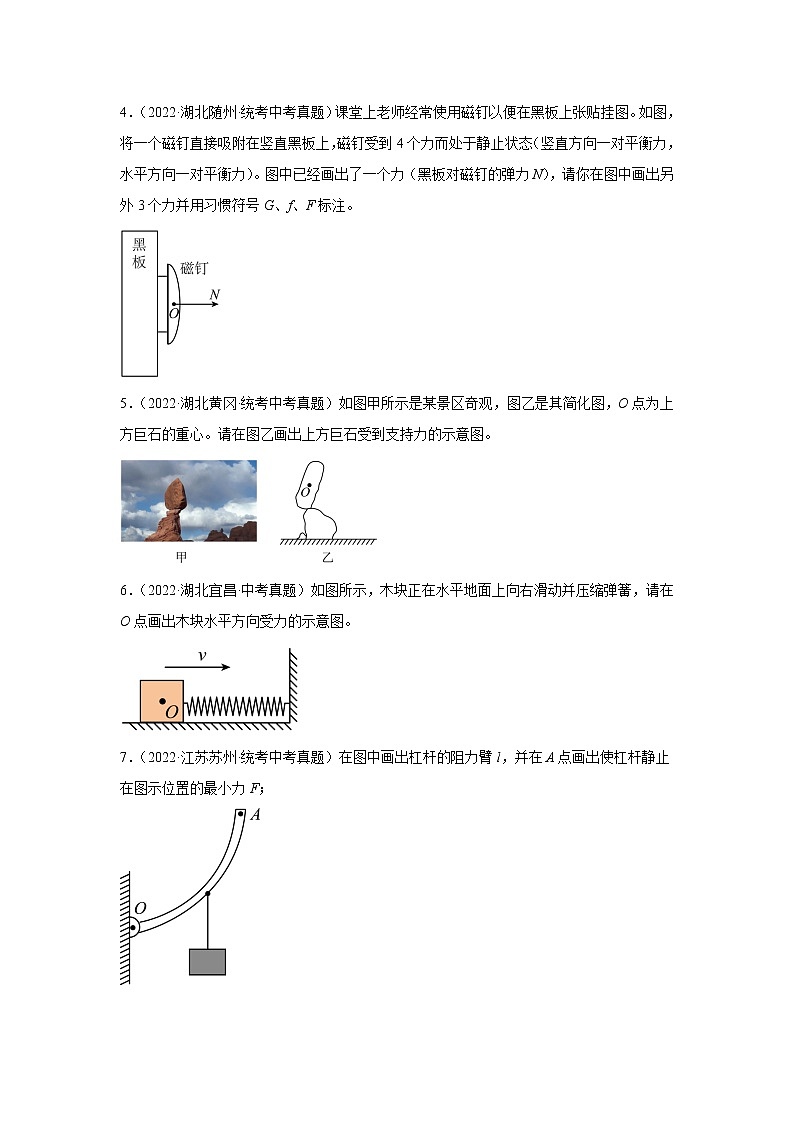

4．（2022·湖北随州·统考中考真题）课堂上老师经常使用磁钉以便在黑板上张贴挂图。如图，将一个磁钉直接吸附在竖直黑板上，磁钉受到4个力而处于静止状态（竖直方向一对平衡力，水平方向一对平衡力）。图中已经画出了一个力（黑板对磁钉的弹力N），请你在图中画出另外3个力并用习惯符号G、f、F标注。

5．（2022·湖北黄冈·统考中考真题）如图甲所示是某景区奇观，图乙是其简化图，O点为上方巨石的重心。请在图乙画出上方巨石受到支持力的示意图。

6．（2022·湖北宜昌·中考真题）如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向受力的示意图。

7．（2022·江苏苏州·统考中考真题）在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；

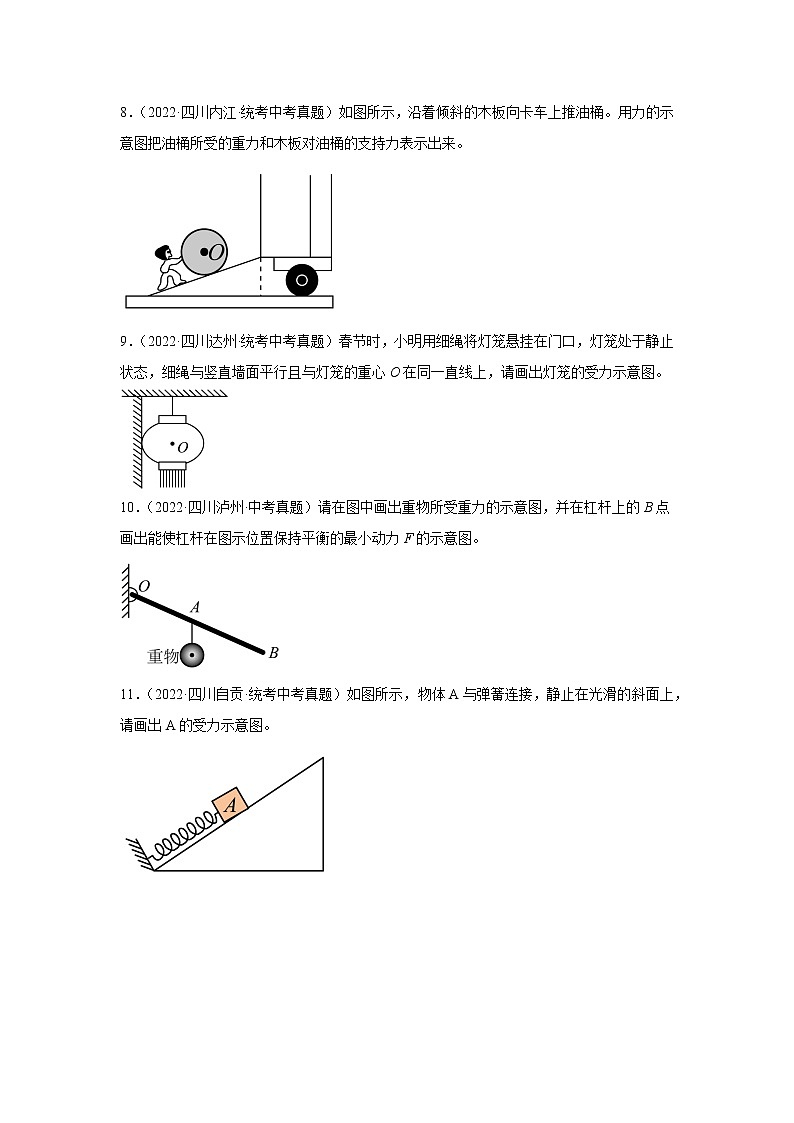

8．（2022·四川内江·统考中考真题）如图所示，沿着倾斜的木板向卡车上推油桶。用力的示意图把油桶所受的重力和木板对油桶的支持力表示出来。

9．（2022·四川达州·统考中考真题）春节时，小明用细绳将灯笼悬挂在门口，灯笼处于静止状态，细绳与竖直墙面平行且与灯笼的重心O在同一直线上，请画出灯笼的受力示意图。

10．（2022·四川泸州·中考真题）请在图中画出重物所受重力的示意图，并在杠杆上的B点画出能使杠杆在图示位置保持平衡的最小动力F的示意图。

11．（2022·四川自贡·统考中考真题）如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。

12．（2021·四川资阳·统考中考真题）随着我国近年经济高速发展，各地对教育的投入大大增加，各学校的教育教学环境和条件得到了极大的改善。教室里，传统的木质黑板和毛制黑板刷被新型金属黑板和磁性黑板擦替代，电子白板等多媒体教学设备得到了广泛运用……如图所示，磁性黑板擦A可以吸在竖直金属黑板面上不掉下来，O为黑板擦的重心。请在图中画出黑板擦静止吸附在黑板上时的受力示意图。

13．（2022·甘肃金昌·中考真题）如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。

14．（2022·江苏扬州·统考中考真题）如图所示，用一根细绳拴着一个沙袋，甩起来，使沙袋绕手做圆周运动，请画出此时沙袋的受力示意图（不考虑空气对沙袋的作用）。

15．（2021·山东青岛·统考中考真题）采摘园内，樱桃A静立枝头，此时它处于______（选填“平衡”或“不平衡”）状态。请你画出樱桃A的受力示意图。______

16．（2021·广西柳州·统考中考真题）请画出图中力F的力臂L。

17．（2021·广西梧州·统考中考真题）请在图中画出在水平公路上匀速行驶的汽车受到摩擦力的示意图。

18．（2021·山东德州·统考中考真题）如图所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。某时刻观察到细线偏离竖直方向角，请画出此时物块B受到的重力G和摩擦力F的示意图（力的作用点图中已标出）。

19．（2021·山东滨州·统考中考真题）画出图中漂浮在水面上小球受力的示意图。

20．（2022·内蒙古通辽·统考中考真题）如图利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F和其力臂l。

1．

【详解】过重心画一条竖直向下的线段，并在末端标上箭头和G，即为重力，由于沿斜面向上滑动，故斜面给运动员的摩擦力是沿斜面向下的，故过重心画一条沿斜面向下的线段，并在末端标上箭头和f，即为摩擦力，故如图所示：

2．

【详解】由图可知，O为支点，要使作用在A的力最小，需力臂最大，当OA作为力臂时，拉力的力臂最大，力最小，作图如下：

3．

【详解】文具袋静止时的受力重力和拉力，作用点都在重心O处，重力的方向竖直向下，拉力的方向竖直向上，且二力平衡。根据悬挂法知道，文具袋重心O，应在悬点的正下方，结合文具袋的形状比较规则知道，由对称性知道，重心的位置如下图

4．

【详解】竖直方向，磁钉受到地球的吸引力即重力G，重力的方向竖直向下，在重力的作用下磁钉想要往下落，但没有落下，这是因为受到了摩擦力f，摩擦力是阻碍物体相对运动或相对运动趋势的力，即摩擦力的方向竖直向上；水平方向，磁钉直接吸附在竖直黑板上，磁钉对黑板有一个向右的吸引力，反过来黑板对磁钉有一个向左的吸引力F。据此作图

5．

【详解】上方巨石处于静止状态，受到的竖直向下的重力及下方石块对其的支持力为一对平衡力，这两个力大小相等，方向相反，作用在同一直线上，故上方巨石受到支持力方向竖直向上（过重心），作用点在其与下方石块接触的位置，上方巨石受到支持力的示意图如下所示：

6．

【详解】木块正在水平地面上向右滑动，会受到地面水平向左的摩擦力f；同时木块向右压缩弹簧，使弹簧发生弹性形变，弹簧对木块产生一个水平向左的弹力F弹。所以在水平方向，木块同时受到水平向左的摩擦力和弹力，如图所示：

7．

【详解】由图可知，O为支点，重物向下拉杠杆的力为阻力，则过支点做阻力作用线的垂线段即为阻力臂l；；由杠杆平衡条件可知，在阻力、阻力臂一定时，动力臂越大，动力越小。最小力F作用在A点，当OA为F的力臂时，力臂最长，此时力F最小，且F的方向垂直杠杆向上，从A点垂直OA向上画出F的示意图，如图所示：

8．

【详解】油桶所受的重力和木板对油桶的支持力作用点都在重心上，过油桶的重心，画一条竖直向下的线段，并在末端标上箭头和G，即为重力，木板对油桶的支持力，是过重心垂直于斜面向上，故过重心画一条垂直于斜面的向上的线段，并在末端标上箭头和F，即为木板对油桶的支持力，如图所示：

9．

【详解】悬挂在天花板上的灯笼受到竖直向下的重力和竖直向上的拉力的作用，由于细绳与竖直墙面平行且与灯笼的重心O在同一直线上，则灯笼与竖直墙面之间没有作用力，灯笼在重力和拉力的作用下处于静止状态，说明这两个力是一对平衡力，大小相等，如图所示：

10．

【详解】重物所受重力的方向是竖直向下的，作用点在物体的重心，故过物体的重心竖直向下做线段，在线段末尾标上箭头，并标G；要使作用在B点的力动力F最小，其动力臂需最长，当OB为动力F的力臂时，力最小，力F的方向垂直杠杆OB向上。作图如下

11．

【详解】光滑的斜面，即不计斜面对物体的摩擦力，木块受到重力、斜面的弹力和弹簧的弹力，重力方向竖直向下，斜面弹力与斜面垂直向上，弹簧弹力平行于斜面向上。如图所示：

12．

【详解】磁性黑板擦A对金属黑板有吸引力的作用，由力的作用是相互的，黑板对磁性黑板擦A也有吸引力F的作用，这个力的方向垂直黑板向左，即水平向左，因磁性黑板擦A在水平方向处于静止状态，故磁性黑板擦A还受到黑板对其施加的水平向右的支持力N的作用，F与N大小相等；磁性黑板擦A受到竖直向下的重力G的作用，由于磁性黑板擦A在竖直方向上处于静止状态，因此磁性黑板擦A还受到金属黑板施加的竖直方向上的摩擦力f的作用，重力G和摩擦力f是一对平衡力，大小相等，黑板擦静止吸附在黑板上时的受力示意图如下所示

13．

【详解】由于图中只有一个动滑轮，承担物重的绳子段数最多为3段，此时最省力，其绕法如图所示

14．

【详解】沙袋做圆周运动的过程中，受竖直向下重力G，绳的拉力F，拉力F的方向沿着绳指向手，两个力都画在沙袋的重心O点，如图所示：

15．     平衡

【详解】[1][2]平衡状态包括静止和匀速直线运动，所以A处于平衡状态。受到平衡力的作用，即重力竖直向下的G和竖直向上的F大小相等，方向相反，如图：

16．

【详解】由图中可知，O为杠杆支点，由力臂的定义可知，过O点作力F的延长线的垂线段，即为力F对应的力臂L，如下图所示：

17．

【详解】由题意知，汽车在水平公路上匀速行驶，则它受到的摩擦力方向与运动方向相反，作用在重心上，所以示意图如下：

18．

【详解】由图可知，小车沿水平地面向右运动过程中，某时刻细线偏离竖直方向角，说明此时小车此时在向右做加速运动，而物块B要始终保持静止状态，为了避免掉下去，物块B会受到小车A给的水平向右的静摩擦力F作用。过物块B的重心分别沿水平向右和竖直向下画一条有向线段表示静摩擦力F和重力G。如图所示

19．

【详解】漂浮在水面上小球受到竖直向下的重力和竖直向上的浮力作用，且浮力等于重力，如下图所示：

20．

【详解】根据杠杆的平衡条件，动力臂越长越省力，找到杠杆上离支点最远的一点作为动力作用点，支点到该点的距离即为最长的动力臂l，画出最长动力臂后，最小力F应与力臂l垂直且向上。如图所示：
