2022年中考物理真题分类训练—光学作图

2022年中考物理真题分类训练—光学作图

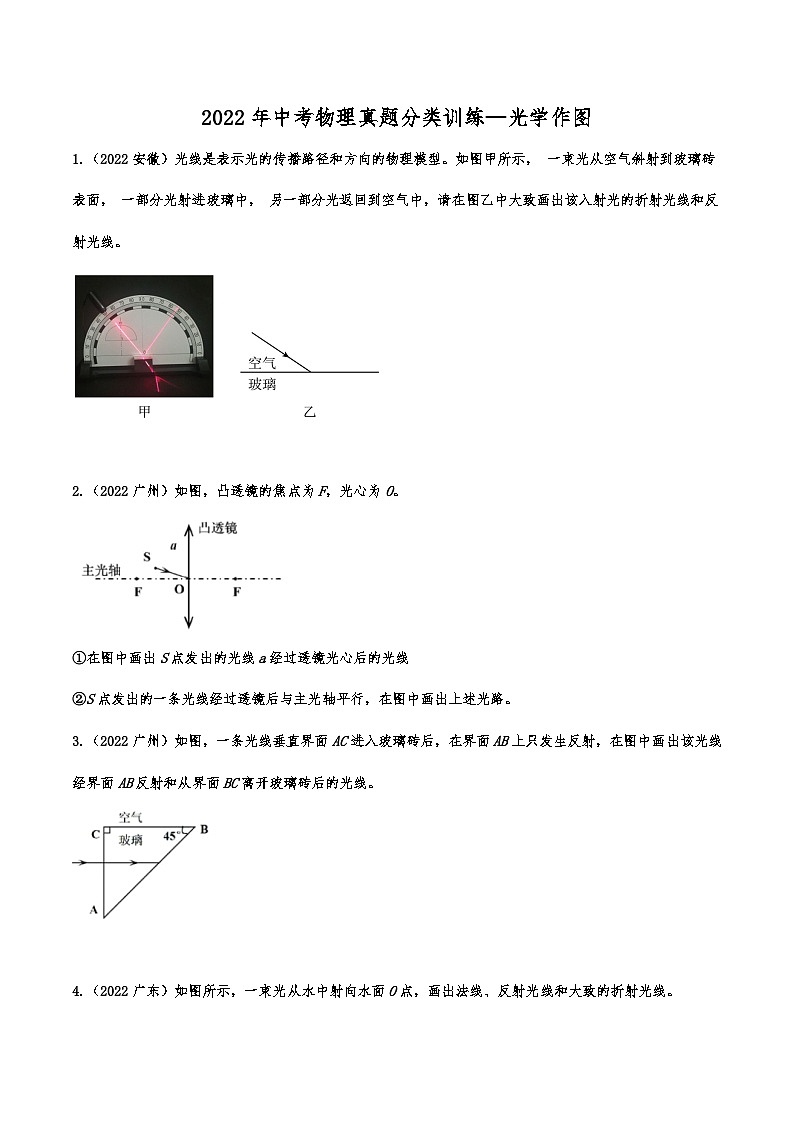

1.（2022安徽）光线是表示光的传播路径和方向的物理模型。如图甲所示， 一束光从空气斜射到玻璃砖表面， 一部分光射进玻璃中， 另一部分光返回到空气中，请在图乙中大致画出该入射光的折射光线和反射光线。

2.（2022广州）如图，凸透镜的焦点为F，光心为O。

①在图中画出S点发出的光线a经过透镜光心后的光线

②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。

3.（2022广州）如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。

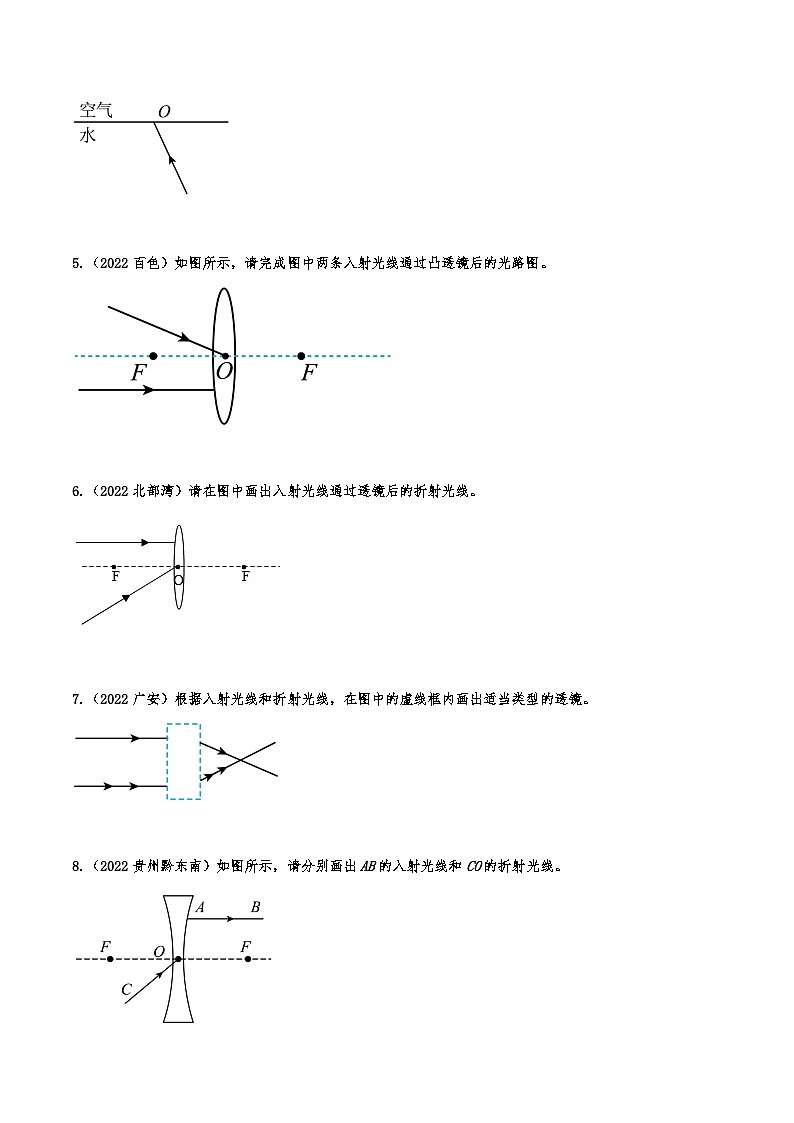

4.（2022广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。

5.（2022百色）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。

6.（2022北部湾）请在图中画出入射光线通过透镜后的折射光线。

7.（2022广安）根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。

8.（2022贵州黔东南）如图所示，请分别画出AB的入射光线和CO的折射光线。

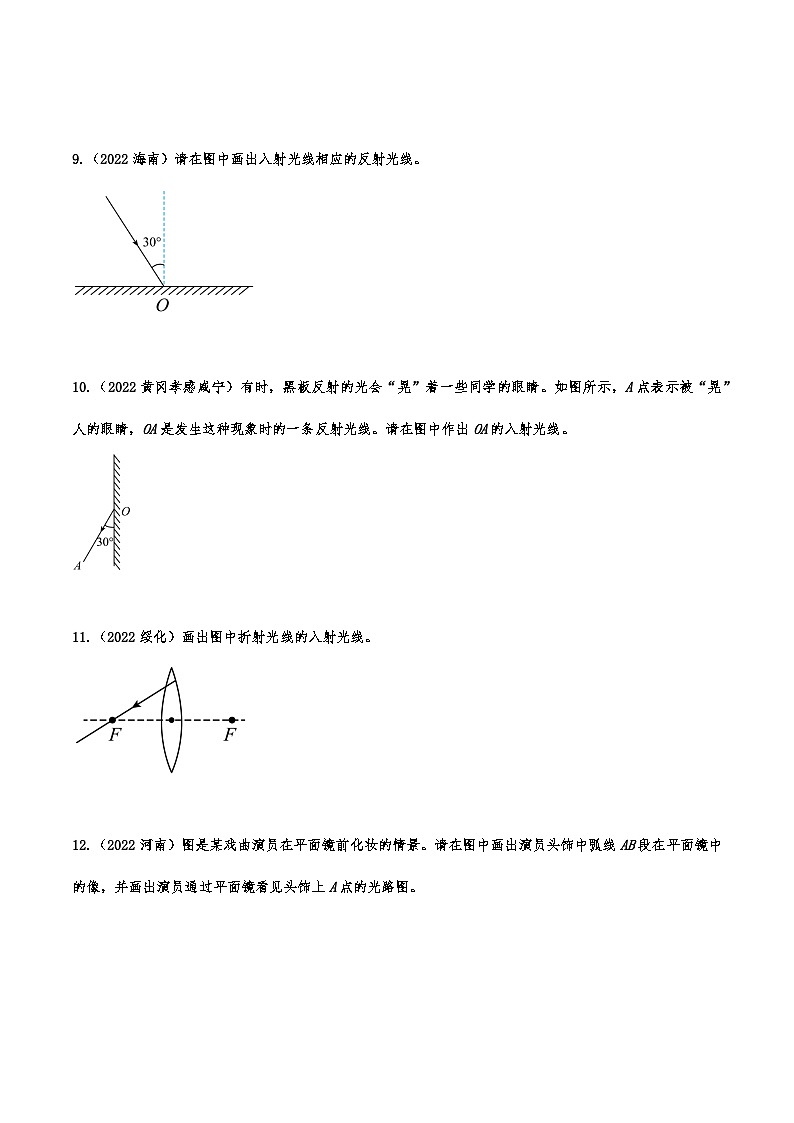

9.（2022海南）请在图中画出入射光线相应的反射光线。

10.（2022黄冈孝感咸宁）有时，黑板反射的光会“晃”着一些同学的眼睛。如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。请在图中作出OA的入射光线。

11.（2022绥化）画出图中折射光线的入射光线。

12.（2022河南）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。

13.（2022湖北十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。

14.（2022湖北随州）小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。设真实的鱼尾上有一点A，在小聪眼里这一点“跑到了A＇的位置”，如图所示。请画出造成这种现象的光路图（只需用一条光线的光路示意即可，并保留作图痕迹）。

15.（2022湖南常德）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。

16.（2022湖南郴州）请画出图中光线斜射入透明液体中的折射光线，并保留作图痕迹。

17.（2022湖南怀化）如图所示，请在图中画出光线AO从空气斜射向水中时反射光线和折射光线的大致位置。

18.（2022大庆）甲图是近视眼的成像示意图，其中晶状体相当于凸透镜，平行光经过晶状体等结构未会聚在视网膜上。请在乙图虚线框内画出适当的透镜，并将两条光线的光路补充完整。使光线会聚在视网膜上的a点。

2022年中考物理真题分类训练—光学作图参考答案

1.（2022安徽）光线是表示光的传播路径和方向的物理模型。如图甲所示， 一束光从空气斜射到玻璃砖表面， 一部分光射进玻璃中， 另一部分光返回到空气中，请在图乙中大致画出该入射光的折射光线和反射光线。

【答案】

2.（2022广州）如图，凸透镜的焦点为F，光心为O。

①在图中画出S点发出的光线a经过透镜光心后的光线

②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。

【答案】

3.（2022广州）如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。

【答案】

4.（2022广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。

【答案】

5.（2022百色）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。

【答案】

6.（2022北部湾）请在图中画出入射光线通过透镜后的折射光线。

【答案】

7.（2022广安）根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。

【答案】

8.（2022贵州黔东南）如图所示，请分别画出AB的入射光线和CO的折射光线。

【答案】

9.（2022海南）请在图中画出入射光线相应的反射光线。

【答案】

10.（2022黄冈孝感咸宁）有时，黑板反射的光会“晃”着一些同学的眼睛。如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。请在图中作出OA的入射光线。

【答案】

11.（2022绥化）画出图中折射光线的入射光线。

【答案】

12.（2022河南）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。

【答案】

13.（2022湖北十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。

【答案】

14.（2022湖北随州）小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。设真实的鱼尾上有一点A，在小聪眼里这一点“跑到了A＇的位置”，如图所示。请画出造成这种现象的光路图（只需用一条光线的光路示意即可，并保留作图痕迹）。

【答案】

15.（2022湖南常德）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。

【答案】

16.（2022湖南郴州）请画出图中光线斜射入透明液体中的折射光线，并保留作图痕迹。

【答案】

17.（2022湖南怀化）如图所示，请在图中画出光线AO从空气斜射向水中时反射光线和折射光线的大致位置。

【答案】

18.（2022大庆）甲图是近视眼的成像示意图，其中晶状体相当于凸透镜，平行光经过晶状体等结构未会聚在视网膜上。请在乙图虚线框内画出适当的透镜，并将两条光线的光路补充完整。使光线会聚在视网膜上的a点。

【答案】
