2023年中考物理一模试题分类训练：电学作图附答案

这是一份2023年中考物理一模试题分类训练：电学作图附答案，共20页。

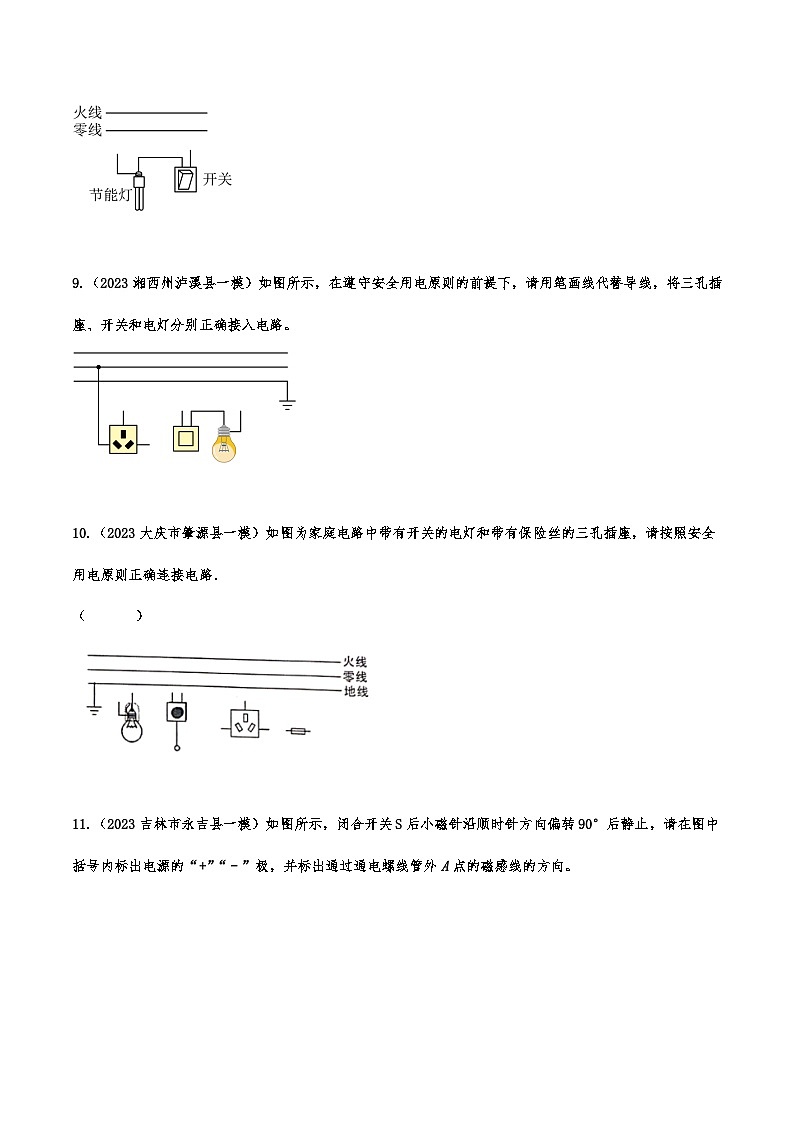

2023年中考物理一模试题分类训练：电学作图附答案1.（2023桂林市一模）请用笔画线代替导线将如图所示元件连接成串联电路。 2.（2023湘西州泸溪县一模）如图所示，通过开关S控制电动机，使电动机既能正转又能反转，请在图中虚框内填上电池和电动机符号。 3.（2023淮安市涟水县一模）将图中的开关和灯泡正确接入家庭电路，使开关能控制灯泡。 4.（2023深圳市一模）汽车的座椅和安全带插口各相当于一个开关，人坐在座椅上时，座椅开关闭合，滴滴警报器响（警报器用电铃符号表示）就买；将安全带插入插口时（这时插口开关闭合），滴滴警报响声停止。请将如图所示（其中的R0是在安全带开关闭合时，可以防止电路短路）的元件连接成一个符合要求的电路图。 5.（2023宿迁市一模）请在图中标出通电螺线管中电流方向和它的N极。 6.（2023兴化市一模）如图，请根据小磁针的N极指向，在括号内标出电源的正、负极。 7.（2023安阳市殷都区一模）请用笔画线代替导线连接实物图，要求:当滑片向左移动时，通电螺线管的磁性增强且小磁针静止时的指向如图所示. 8.（2023邵阳市绥宁县一模）如图，请把节能灯正确接人到家庭电路中。 9.（2023湘西州泸溪县一模）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线，将三孔插座、开关和电灯分别正确接入电路。 10.（2023大庆市肇源县一模）如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路．（       ） 11.（2023吉林市永吉县一模）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“﹣”极，并标出通过通电螺线管外A点的磁感线的方向。 12.（2023宿迁市沭阳县一模）如图所示，请根据小磁针静止后的指向及导线中的电流方向，标出通电螺线管的N、S 极，并画出螺线管的导线绕法．（        ） 13.（2023宿迁市沭阳县一模）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。 14.（2023深圳市坪山区一模）如图，是带USB插口的插座，请将开关、USB插口、三孔插座接入家庭电路。要求：开关控制USB插口与三孔插座，且USB插口与三孔插座可独立工作。 15.（2023宿迁市泗阳县一模）如图，为某大桥设计一个车辆超重的报警装置，当路面压力达到设定值时，压力传感器就接通电路。要求车辆超重时，信号灯就发光，请在图中为他连好电路。  16.（2023北京市通州区一模）小明利用如图所示的器材，探究“电流与电阻的关系”。（1）如图是小明连接的实物电路，请你用笔画线代替导线，完成电路连接_______。闭合开关前，将滑动变阻器的滑片P移动到最______（选填“左”或“右”）端；（2）小明先用一个定值电阻R进行实验，调节滑动变阻器使电压表示数为2V，记录此时R和电流I的值；（3）实验中，小明更换了另一个阻值不同的定值电阻后，为了控制变量，他应该采取的操作是_________。17.（2023蚌埠市蚌山区一模）实验课上，小帆利用了以下器材来探究“导体中的电流跟它两端电压的关系”，如图是她未完成连接的实验电路。（1）请你用笔画线代替导线，完成实验电路的连接。要求：滑动变阻器的滑片向左移动时，电流表示数减小_________；（2）小帆闭合开关后，发现电流表无示数，但电压表的示数接近于电源电压。电路中出现的故障可能是_________；（填字母）A．电阻R开路   B．电阻R短路   C．滑动变阻器开路   D．滑动变阻器短路（3）排除故障后，小帆通过调节滑动变阻器的滑片，测出了电阻的几组电压值和对应的电流值，如下表所示；实验次数123456电压U/V0.51.01.52.02.53.0电流I/A0.10.220.30.420.480.6根据实验数据可得出结论_________。18.（2023阜阳市太和县一模）小明在做“测量小灯泡的额定功率”实验时，实验器材：两节新干电池、电流表、电压表、滑动变阻器、额定电压为2.5V的小灯泡、开关和若干导线。（1）根据实验要求设计并连接的部分电路如图甲所示，请用笔画线代替导线将电路连接完整（要求滑片P向右移动，电流表示数变小）。___________（2）闭合开关S，电压表示数如图乙所示，要想测出小灯泡的额定功率，则接下来应进行的操作是 ___________。（3）小明正确实验，并根据实验数据绘制了通过小灯泡的电流随两端电压的变化的I﹣U图像（如图丙所示），分析图像可知，小灯泡的额定功率为 ___________W。（4）分析如图丙所示的图像还可得到的信息有：___________（写出一条即可）。19.（2023南平市政和县一模）小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接的实验电路。（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接_________；（2）连接好电路，小明发现电压表无示数，电流表有示数，则电路可能发生故障是_________；（3）排除故障后，小明闭合开关，发现电压表示数为1.5V，则他需向_________（填“左”或“右”）调节滑动变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是_________A，小灯泡的阻值是_________Ω（小数点后保留一位）；（4）当电压值改变的时候，小灯泡的阻值________（填“变化”或“不变”）；（5）小明又想测某未知电阻的阻值，设计了如图丁所示电路（R0为已知阻值的定值电阻），并设计如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。实验步骤：A．按照设计的电路图连接电路；B．断开S2、闭合S1记录电流表示数为I1；C．闭合S1的同时，再记录电流表的示数为I2，Rx表达式：_________（用已知和测量的物理量的符号表示）。20.（2023阜阳市太和县一模）小明在做“测量小灯泡的额定功率”实验时，实验器材：两节新干电池、电流表、电压表、滑动变阻器、额定电压为2.5V的小灯泡、开关和若干导线。（1）根据实验要求设计并连接的部分电路如图甲所示，请用笔画线代替导线将电路连接完整（要求滑片P向右移动，电流表示数变小）。___________（2）闭合开关S，电压表示数如图乙所示，要想测出小灯泡的额定功率，则接下来应进行的操作是 ___________。（3）小明正确实验，并根据实验数据绘制了通过小灯泡的电流随两端电压的变化的I﹣U图像（如图丙所示），分析图像可知，小灯泡的额定功率为 ___________W。（4）分析如图丙所示的图像还可得到的信息有：___________（写出一条即可）。
2023年中考物理一模试题分类训练：电学作图参考答案1.（2023桂林市一模）请用笔画线代替导线将如图所示元件连接成串联电路。【答案】2.（2023湘西州泸溪县一模）如图所示，通过开关S控制电动机，使电动机既能正转又能反转，请在图中虚框内填上电池和电动机符号。【答案】3.（2023淮安市涟水县一模）将图中的开关和灯泡正确接入家庭电路，使开关能控制灯泡。【答案】4.（2023深圳市一模）汽车的座椅和安全带插口各相当于一个开关，人坐在座椅上时，座椅开关闭合，滴滴警报器响（警报器用电铃符号表示）就买；将安全带插入插口时（这时插口开关闭合），滴滴警报响声停止。请将如图所示（其中的R0是在安全带开关闭合时，可以防止电路短路）的元件连接成一个符合要求的电路图。【答案】5.（2023宿迁市一模）请在图中标出通电螺线管中电流方向和它的N极。【答案】6.（2023兴化市一模）如图，请根据小磁针的N极指向，在括号内标出电源的正、负极。【答案】7.（2023安阳市殷都区一模）请用笔画线代替导线连接实物图，要求:当滑片向左移动时，通电螺线管的磁性增强且小磁针静止时的指向如图所示.【答案】8.（2023邵阳市绥宁县一模）如图，请把节能灯正确接人到家庭电路中。【答案】9.（2023湘西州泸溪县一模）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线，将三孔插座、开关和电灯分别正确接入电路。【答案】10.（2023大庆市肇源县一模）如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路．（       ）【答案】11.（2023吉林市永吉县一模）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“﹣”极，并标出通过通电螺线管外A点的磁感线的方向。【答案】12.（2023宿迁市沭阳县一模）如图所示，请根据小磁针静止后的指向及导线中的电流方向，标出通电螺线管的N、S 极，并画出螺线管的导线绕法．（        ）【答案】13.（2023宿迁市沭阳县一模）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。【答案】14.（2023深圳市坪山区一模）如图，是带USB插口的插座，请将开关、USB插口、三孔插座接入家庭电路。要求：开关控制USB插口与三孔插座，且USB插口与三孔插座可独立工作。【答案】15.（2023宿迁市泗阳县一模）如图，为某大桥设计一个车辆超重的报警装置，当路面压力达到设定值时，压力传感器就接通电路。要求车辆超重时，信号灯就发光，请在图中为他连好电路。 【答案】16.（2023北京市通州区一模）小明利用如图所示的器材，探究“电流与电阻的关系”。（1）如图是小明连接的实物电路，请你用笔画线代替导线，完成电路连接_______。闭合开关前，将滑动变阻器的滑片P移动到最______（选填“左”或“右”）端；（2）小明先用一个定值电阻R进行实验，调节滑动变阻器使电压表示数为2V，记录此时R和电流I的值；（3）实验中，小明更换了另一个阻值不同的定值电阻后，为了控制变量，他应该采取的操作是_________。【答案】    ①.     ②. 左    ③. 调节滑动变阻器使电压表示数为2V，记下此时电流表的示数17.（2023蚌埠市蚌山区一模）实验课上，小帆利用了以下器材来探究“导体中的电流跟它两端电压的关系”，如图是她未完成连接的实验电路。（1）请你用笔画线代替导线，完成实验电路的连接。要求：滑动变阻器的滑片向左移动时，电流表示数减小_________；（2）小帆闭合开关后，发现电流表无示数，但电压表的示数接近于电源电压。电路中出现的故障可能是_________；（填字母）A．电阻R开路   B．电阻R短路   C．滑动变阻器开路   D．滑动变阻器短路（3）排除故障后，小帆通过调节滑动变阻器的滑片，测出了电阻的几组电压值和对应的电流值，如下表所示；实验次数123456电压U/V0.51.01.52.02.53.0电流I/A0.10.220.30.420.480.6根据实验数据可得出结论_________。【答案】    ①.     ②. A    ③. 电阻一定时，通过导体的电流跟导体两端的电压成正比18.（2023阜阳市太和县一模）小明在做“测量小灯泡的额定功率”实验时，实验器材：两节新干电池、电流表、电压表、滑动变阻器、额定电压为2.5V的小灯泡、开关和若干导线。（1）根据实验要求设计并连接的部分电路如图甲所示，请用笔画线代替导线将电路连接完整（要求滑片P向右移动，电流表示数变小）。___________（2）闭合开关S，电压表示数如图乙所示，要想测出小灯泡的额定功率，则接下来应进行的操作是 ___________。（3）小明正确实验，并根据实验数据绘制了通过小灯泡的电流随两端电压的变化的I﹣U图像（如图丙所示），分析图像可知，小灯泡的额定功率为 ___________W。（4）分析如图丙所示的图像还可得到的信息有：___________（写出一条即可）。【答案】    ①.     ②. 将滑动变阻器滑片向左移动，直到电压表示数为2.5V    ③. 0.5    ④. 灯丝的电阻随电压的升高而增大（其它答案合理也可）19.（2023南平市政和县一模）小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接的实验电路。（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接_________；（2）连接好电路，小明发现电压表无示数，电流表有示数，则电路可能发生故障是_________；（3）排除故障后，小明闭合开关，发现电压表示数为1.5V，则他需向_________（填“左”或“右”）调节滑动变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是_________A，小灯泡的阻值是_________Ω（小数点后保留一位）；（4）当电压值改变的时候，小灯泡的阻值________（填“变化”或“不变”）；（5）小明又想测某未知电阻的阻值，设计了如图丁所示电路（R0为已知阻值的定值电阻），并设计如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。实验步骤：A．按照设计的电路图连接电路；B．断开S2、闭合S1记录电流表示数为I1；C．闭合S1的同时，再记录电流表的示数为I2，Rx表达式：_________（用已知和测量的物理量的符号表示）。【答案】    ①.     ②. 小灯泡短路    ③. 左    ④. 0.3    ⑤. 8.3    ⑥. 变化    ⑦. 20.（2023阜阳市太和县一模）小明在做“测量小灯泡的额定功率”实验时，实验器材：两节新干电池、电流表、电压表、滑动变阻器、额定电压为2.5V的小灯泡、开关和若干导线。（1）根据实验要求设计并连接的部分电路如图甲所示，请用笔画线代替导线将电路连接完整（要求滑片P向右移动，电流表示数变小）。___________（2）闭合开关S，电压表示数如图乙所示，要想测出小灯泡的额定功率，则接下来应进行的操作是 ___________。（3）小明正确实验，并根据实验数据绘制了通过小灯泡的电流随两端电压的变化的I﹣U图像（如图丙所示），分析图像可知，小灯泡的额定功率为 ___________W。（4）分析如图丙所示的图像还可得到的信息有：___________（写出一条即可）。【答案】    ①.     ②. 将滑动变阻器滑片向左移动，直到电压表示数为2.5V    ③. 0.5    ④. 灯丝的电阻随电压的升高而增大（其它答案合理也可）
