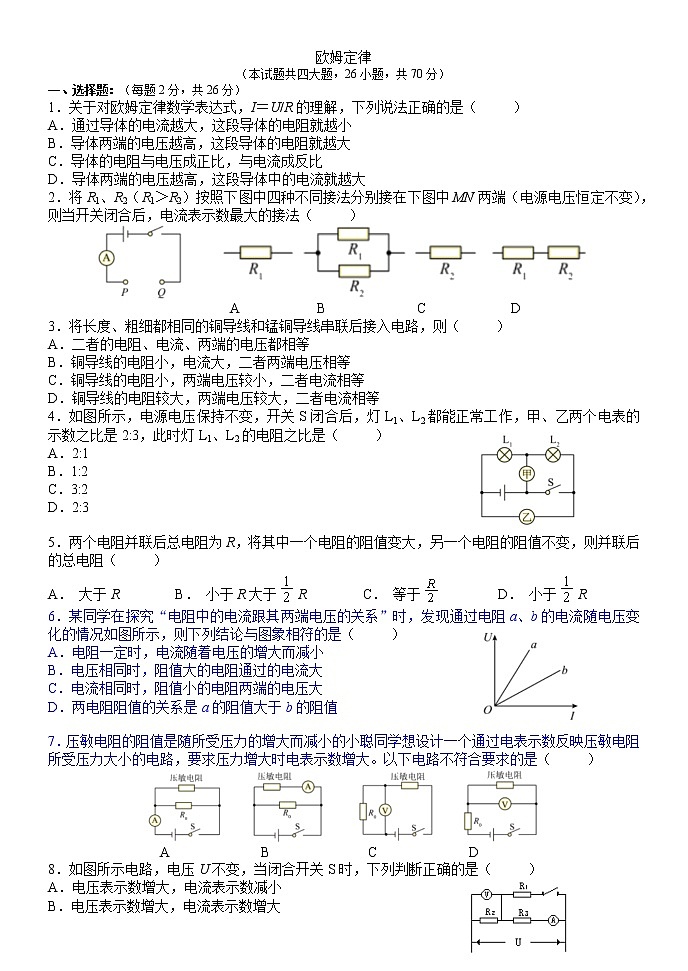

2022年中考物理二轮复习练习欧姆定律

展开

这是一份2022年中考物理二轮复习练习欧姆定律，共6页。试卷主要包含了选择题，填空题，计算，综合等内容，欢迎下载使用。
欧姆定律（本试题共四大题，26小题，共70分）一、选择题：（每题2分，共26分）1．关于对欧姆定律数学表达式，I＝U/R的理解，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，这段导体中的电流就越大2．将R1、R2（R1＞R2）按照下图中四种不同接法分别接在下图中MN两端（电源电压恒定不变），则当开关闭合后，电流表示数最大的接法（） A B C D3．将长度、粗细都相同的铜导线和锰铜导线串联后接入电路，则（）A．二者的电阻、电流、两端的电压都相等B．铜导线的电阻小，电流大，二者两端电压相等C．铜导线的电阻小，两端电压较小，二者电流相等D．铜导线的电阻较大，两端电压较大，二者电流相等4．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2:3，此时灯L1、L2的电阻之比是（）A．2:1B．1:2C．3:2D．2:3 5．两个电阻并联后总电阻为R，将其中一个电阻的阻值变大，另一个电阻的阻值不变，则并联后的总电阻（）A．大于R B．小于R大于R C．等于 D．小于R6．某同学在探究“电阻中的电流跟其两端电压的关系”时，发现通过电阻a、b的电流随电压变化的情况如图所示，则下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是a的阻值大于b的阻值 7．压敏电阻的阻值是随所受压力的增大而减小的小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。以下电路不符合要求的是（）A B C D8．如图所示电路，电压U不变，当闭合开关S时，下列判断正确的是（）A．电压表示数增大，电流表示数减小B．电压表示数增大，电流表示数增大C．电压表示数减小，电流表示数减小D．电压表示数减小，电流表示数增大9．如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（）A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路 10．下图是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路。下列说法正确的是（）A．通过甲的电流大于通过乙的电流B．通过甲的电流小于乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、乙并联的总电阻随它们两端电压的升高而增大第11~13题，每题至少两个选项正确。11．如图所示的电路中，电源电压保持不变，只闭合开关S1时，电灯L发光；如果再闭合开关S2，则（）A．两个电流表的示数都变大B．电灯L的亮度不变C．电路的总电阻变小D．电压表的示数变小 12．如图所示的电路，已知电流表的量程为0~0.6 A，电压表的量程为0~3 V，定值电阻R1的阻值为10 Ω，滑动变阻器R2的最大阻值为50 Ω，电源电压为6 V。开关S闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件是（）A．滑动变阻器滑片允许滑到最左端B．电路中允许通过的最大电流是0.6 AC．电压表最小示数是1 VD．滑动变阻器滑片移动的过程中，电压表先达到最大量程13．在如图所示的电路中，电源电压恒定不变，闭合开关S，在保证电路安全的前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是（假设灯丝电阻不变）（） A．电压表V2和电流表A示数的比值将变小B．小灯泡的实际功率将变大C．电压表V2和V1示数的差值将变大D．电流表A、电压表V1、电压表V2的示数将变大二、填空题（每空1分，共14分）14．如图为某种灯泡的电流I与电压U的关系图像。若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为 A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的阻值为 Ω。15．一般情况下，导体的两端电压增大几倍时，通过导体的电流将；导体两端电压改变时，导体的电阻将（选填“变大”、“变小”或“不变”）。16．两个电阻，分别标有“3 V 0.5 A”和“6 V 0.3 A”字样，将它们串联后接入电路中，那么电路中的电压不能超过 V；将它们并联后接入电路中，那么干路的最大电流是 A。17．干电池内部是有电阻的，可以把它等效为一个电压为U、阻值为0的理想电源和一个阻值为r的电阻串联，如图甲所示。图乙是小华设计的实验测量电路图，图丙是根据实验数据绘制的滑动变阻器R两端电压UR与电流I的关系图像。则这节干电池的电压U＝ V，内部电阻r＝ Ω。第17题图第18题图18．如图所示，电源电压保持不变，R1＝10 Ω，R2＝20 Ω。当开关S1闭合、S2断开时，电流表示数为0.6 A。则当开关S1、S2都闭合时，电压表示数为 V，电流表示数为 A。19．如图所示电路的适当位置，标出表示电压表和电流表的符号，并用“＋”或“－”标明正、负接线柱。20．如图所示，请将各器材连接成低压调光电路。要求：变阻器的滑片向a端滑动时，灯泡变暗。第19题图第20题图三、计算（共12分）21．在图甲所示电路中，电源电压保持不变，电阻R2如的阻值为30 Ω，闭合开关S，电流表的示数为0.4 A。当S和S1都闭合时，电流表示数如图乙所示，求：（1）电源电压U；（2）通过电阻R1的电流；（3）电路的总电阻R的阻值。 22．如图所示，电源电压12 V，R1＝10 Ω，R2的最大阻值50 Ω，电流表的量程为0~0.6 A，电压表的量程为0~3 V，为了不损坏电流表和电压表，求滑动变阻器的取值范围。四、综合（共18分）23．（6分）在探究“某导体中电流与电压的关系”的实验中，实验器材如图。（1）连好电路后，开关闭合前应将滑动变阻器的滑片移动到（选填“a”或“b”）接线柱那一端，然后用开关进行“试触”，此时进行“试触” （选填“能”或“不能”）确定电流表的量程选择是否合适。（2）实验获得的数据如下表。实验次数1234567电压表示数/V00.51.01.52.02.53.0电流表示数/A00.200.340.440.40.540.56（3）①在方格纸上画出电流I与电压U的关系图像。②根据图像可得出的结论是：。（4）理论上，该实验次数越多越好。则收集9组数据与收集6组数据相比，其好处是。（只有一个选项正确，将正确选项的字母填在横线上）A．只有9组数据才能得出结论 B．得到的结论具有普遍性C．减小实验误差 D．得到两物理量的关系更接近实际24．（6分）在探究“电压一定，导体中电流跟电阻的关系”的实验中，所用的实验器材有：8 V的电源、电流表、电压表、滑动变阻器、电阻箱、开关各一个，导线若干。（1）用笔画线将甲图的电路连接完整。（2）在实验中，应该控制电压不变。请简单描述如何通过实验操作选取该电压值。（3）设计记录实验数据的表格，表中要有必要的信息。（4）在该实验中，若滑动变阻器的接线柱接触不良，则闭合开关时，电流表和电压表的示数情况是（只有一个正确选项，将正确选项的字母填在横线上）。A．只有电流表有示数 B．只有电压表有示数 C．电流表和电压表均有示数 D．电流表和电压表均没有示数25．（6分）小宇用图示的电路图测量“小灯泡发光时的电阻”，选用的电源电压为3.0 V，小灯泡的额定电压为2.5 V。（实验中灯泡两端电压不超过额定电压的1.2倍）（1）按照电路图甲将实物图乙中的电路元件连接补充完整，要求当滑动变阻器的滑片向右滑动时，电流表的示数减小，在连接电路中，导线不能交叉。（2）他在检查仪器时，发现电流表指针如图丙所示，接下来的操作是：。（3）电路检査正确后闭合开关，缓慢移动滑动变阻器的滑片P，当电压表的示数如图丁所示时，其读数为 V；若要测得小灯泡正常发光时的电阻，滑片P应向（选填“A”或“B”）端移动。（4）小宇继续探究小灯泡发光时的电阻与亮度的关系实验，请设计出实验用的数据表格，并填写必要的信息。第十七章欧姆定律练习题答案出题单位：大连市第三十九中学一、选择题：（每题2分，共26分）1．D 2．C 3．C 4．B 5．A 6．D 7．D 8．A 9．B 10．D 11．BC 12．CD 13．ABC 二、填空题：（每空1分，共14分）14．0.2 ； 6 15．增大几倍___； _不变____16． 7.8V 0.65A。17． 1.5 V； 2 Ω。18． ___6___V， __0.9__A。19．略20．略三、计算：（共12分）21．（1）12V；（2）I1＝0．8A；（3）10Ω22．30-50Ω四、综合：（共18分）23．（6分）（1） _ b _；不能__（3）①略；②该导体中电流随电压的增大而增大。（4）D24．（6分）（1）电流表选大量程（2）依次选择六个等间距的电阻值接入电路，将滑动变阻器由阻值最大端移到阻值最小端，观察电压表示数的变化范围，在这六个变化范围的公共区间中选取一个电压值。（3）次数123456电压U 一定电阻R/Ω24681012电流I/A （4）D25．（6分）（1）略（2）将电流表调零_。（3） _1.8___V； __A_端。（4）次数电流I/A电压U/V电阻R/Ω灯的亮度。1 2 3
