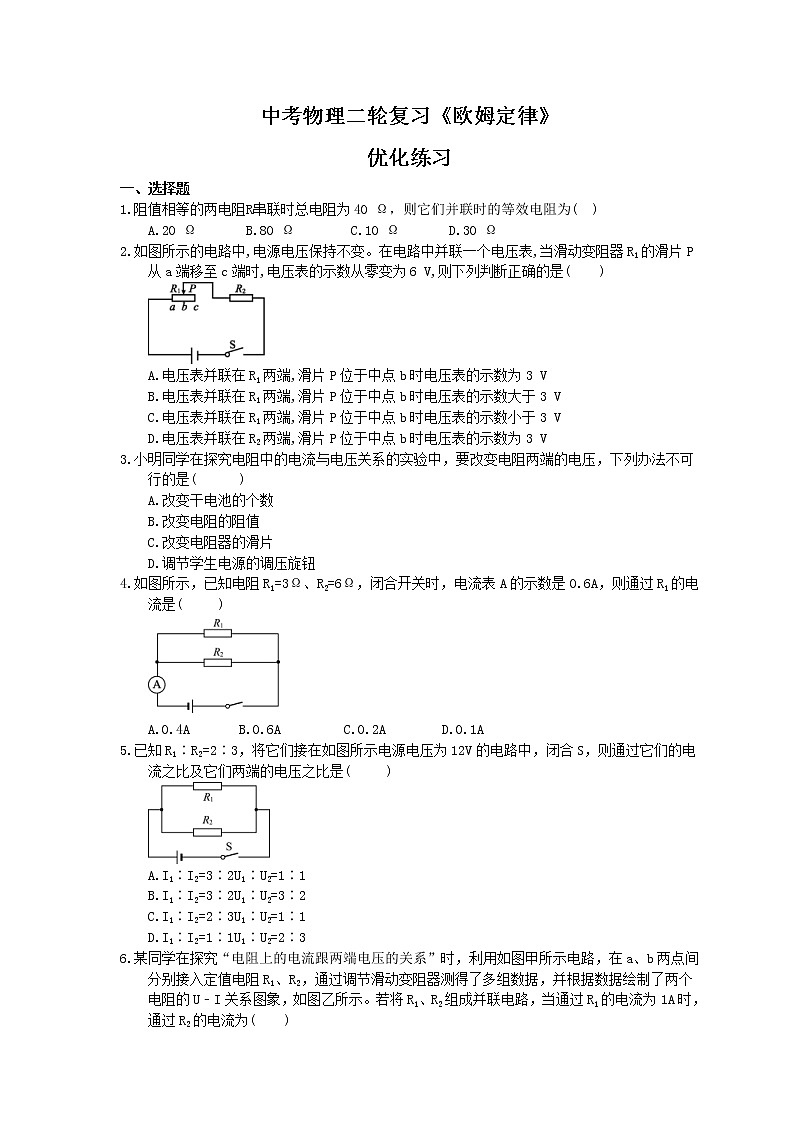

2021年中考物理二轮复习《欧姆定律》优化练习(含答案)

中考物理二轮复习《欧姆定律》

优化练习

一、选择题

1.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为(  )

A.20 Ω       B.80 Ω        C.10 Ω       D.30 Ω

2.如图所示的电路中,电源电压保持不变。在电路中并联一个电压表,当滑动变阻器R1的滑片P从a端移至c端时,电压表的示数从零变为6 V,则下列判断正确的是(　　)

A.电压表并联在R1两端,滑片P位于中点b时电压表的示数为3 V

B.电压表并联在R1两端,滑片P位于中点b时电压表的示数大于3 V

C.电压表并联在R1两端,滑片P位于中点b时电压表的示数小于3 V

D.电压表并联在R2两端,滑片P位于中点b时电压表的示数为3 V

3.小明同学在探究电阻中的电流与电压关系的实验中，要改变电阻两端的电压，下列办法不可行的是(      )

A.改变干电池的个数

B.改变电阻的阻值

C.改变电阻器的滑片

D.调节学生电源的调压旋钮

4.如图所示，已知电阻R1=3Ω、R2=6Ω，闭合开关时，电流表A的示数是0.6A，则通过R1的电流是(     )

A.0.4A       B.0.6A         C.0.2A        D.0.1A

5.已知R1∶R2=2∶3，将它们接在如图所示电源电压为12V的电路中，闭合S，则通过它们的电流之比及它们两端的电压之比是(     )

A.I1∶I2=3∶2U1∶U2=1∶1

B.I1∶I2=3∶2U1∶U2=3∶2

C.I1∶I2=2∶3U1∶U2=1∶1

D.I1∶I2=1∶1U1∶U2=2∶3

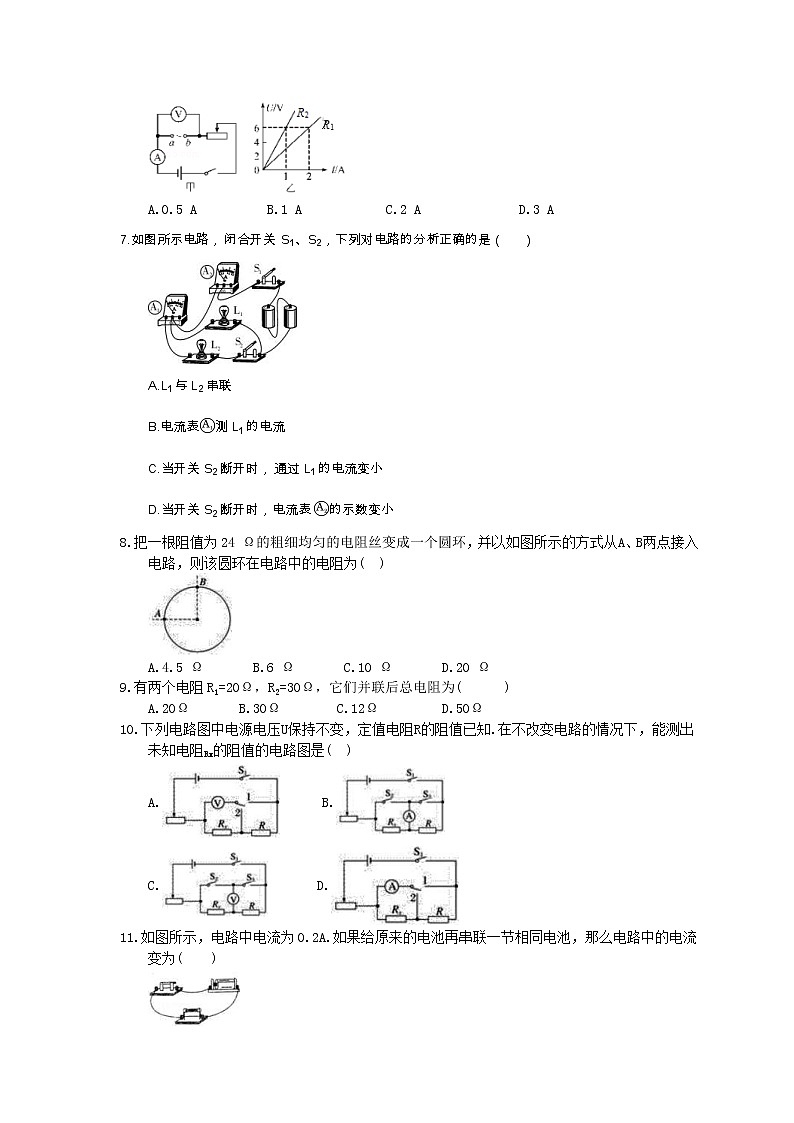

6.某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图甲所示电路，在a、b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示。若将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为(　　)

A.0.5 A                                      B.1 A                                                      C.2 A                                                        D.3 A

7.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是(　　)　

A.L1与L2串联

B.电流表测L1的电流

C.当开关S2断开时，通过L1的电流变小

D.当开关S2断开时，电流表的示数变小

8.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为(  )

A.4.5 Ω       B.6 Ω       C.10 Ω       D.20 Ω

9.有两个电阻R1=20Ω，R2=30Ω，它们并联后总电阻为(      )

A.20Ω       B.30Ω        C.12Ω         D.50Ω

10.下列电路图中电源电压U保持不变，定值电阻R的阻值已知.在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是(  )

A.      B.

C.       D.

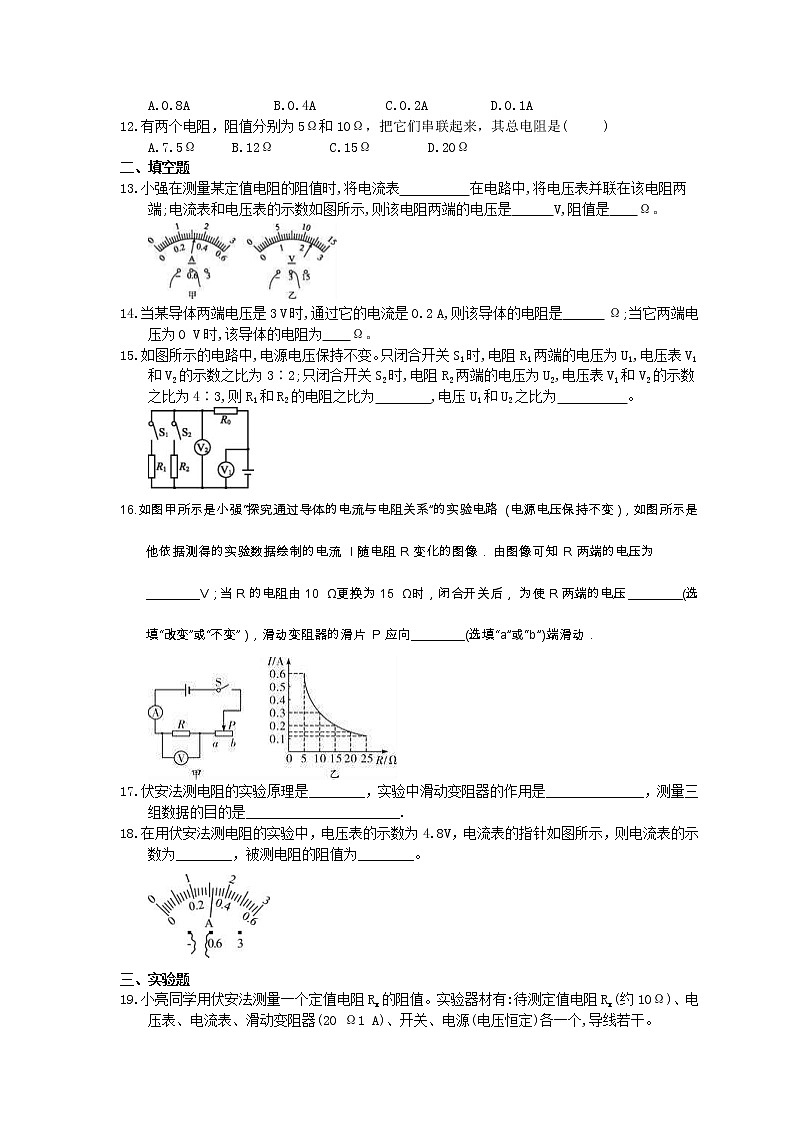

11.如图所示，电路中电流为0.2A.如果给原来的电池再串联一节相同电池，那么电路中的电流变为(　　)

A.0.8A            B.0.4A          C.0.2A         D.0.1A

12.有两个电阻，阻值分别为5Ω和10Ω，把它们串联起来，其总电阻是(     )

A.7.5Ω     B.12Ω        C.15Ω        D.20Ω

二、填空题

13.小强在测量某定值电阻的阻值时,将电流表　　　　　在电路中,将电压表并联在该电阻两端;电流表和电压表的示数如图所示,则该电阻两端的电压是　　　V,阻值是　　Ω。

14.当某导体两端电压是3 V时,通过它的电流是0.2 A,则该导体的电阻是　　　 Ω;当它两端电压为0 V时,该导体的电阻为　　Ω。

15.如图所示的电路中,电源电压保持不变。只闭合开关S1时,电阻R1两端的电压为U1,电压表V1和V2的示数之比为3∶2;只闭合开关S2时,电阻R2两端的电压为U2,电压表V1和V2的示数之比为4∶3,则R1和R2的电阻之比为　　　　,电压U1和U2之比为　　　　　。

16.如图甲所示是小强“探究通过导体的电流与电阻关系”的实验电路(电源电压保持不变)，如图所示是他依据测得的实验数据绘制的电流I随电阻R变化的图像．由图像可知R两端的电压为________V；当R的电阻由10 Ω更换为15 Ω时，闭合开关后，为使R两端的电压________(选填“改变”或“不变”)，滑动变阻器的滑片P应向________(选填“a”或“b”)端滑动．

17.伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________.

18.在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，则电流表的示数为________，被测电阻的阻值为________。

三、实验题

19.小亮同学用伏安法测量一个定值电阻Rx的阻值。实验器材有:待测定值电阻Rx(约10Ω)、电压表、电流表、滑动变阻器(20 Ω1 A)、开关、电源(电压恒定)各一个,导线若干。

(1)该实验的原理是　　　　。

(2)如图甲所示是小亮连接的部分电路,请你用笔画线代替导线,在图中将电路连接完整。要求:当滑动变阻器的滑片P向右移动时,电路中的电流变大。

(3)请你为实验需要测量和计算的物理量,设计一个实验数据记录表。

(4)闭合开关后,发现电压表的示数约为电源电压,调节滑动变阻器滑片P,电压表示数无明显变化,电流表示数为零,造成该故障的可能原因是　　　　　　　。

(5)排除故障,通过实验测出了两组数据后,电压表突然坏了。请你利用现有器材,帮助他设计电路,再测一次该定值电阻的阻值,并在图乙虚框内画出你设计的电路图。(开放性试题,答案合理即可)

四、计算题

20.在如图所示的电路中，电源两端的电压为6 V且保持不变，电阻R1=4 Ω.当开关S闭合后，电压表示数为4 V.

求：(1)电流表的示数.(2)电阻R2的阻值.

0.参考答案

1.答案为：C

解析：由于阻值相等的两电阻R串联，则串联时等效电阻为：R串=2R，

所以，R=R串=×40 Ω=20  Ω；

并联电路等效电阻的倒数等于各支路电阻倒数之和，

则它们并联时的等效电阻：R并=R=×20 Ω=10  Ω.

2.答案为：B

3.答案为：B

解析：改变干电池的个数，电源电压发生变化，从而电阻两端的电压也改变，故A可行；在探究电阻中的电流与电压关系的实验中，应控制电阻不变，故B不可行；改变电阻器的滑片，会使电路中的电流发生改变，从而改变电阻两端的电压，故C可行；调节学生电源的调压旋钮能使电源电压发生变化，从而电阻两端的电压也改变，故D可行.

4.答案为：A；

5.答案为：A；

6.答案为：A；

7.答案为：D；

【解析】由实物连接图可知，L1与L2是并联的，故A错误；电流表测量通过L2的电流，故B错误；由于并联电路互不影响，故当S2断开后，L1的电压不变，L1的电阻不变，通过L1的电流也不会变化，故C错误；由图可知当S2断开时，通过L2的电流为0，即的示数减小，故D项正确．故选D.

8.答案为：A

解析：同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，

则圆弧部分的电阻R1=×24 Ω=6  Ω，圆弧部分的电阻R2=×24 Ω=18  Ω；

以图中方式接入电路中时，R1与R2并联，

因并联电路中总电阻的倒数等于各分电阻倒数之和，

所以，该圆环在电路中的电阻：RAB===4.5 Ω.

9.答案为：C

解析：因为R1与R2并联，

所以由=＋可得，并联后的总电阻：R===12Ω.

10.答案为：A

解析：A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与Rx的串联电压U1，开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；

B项不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；

C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；

D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值.

11.答案为：B；

12.答案为：C

解析：串联电路总电阻等于两个电阻之和，所以R总=R1＋R2=5Ω＋10Ω=15Ω.

13.答案为：串联　2.4　7.5

14.答案为：15　15

15.答案为：2∶3　8∶9

[解析] 只闭合开关S1时,电阻R1与R0串联,电压表V1测电源电压U,电压表V2测R1两端电压U1,电压表V1与V2示数之比为3∶2,则U∶U1=3∶2,则U1=U,根据串联电路的电压关系得:U0=U-U1=U-U=U,根据串联电路的分压关系得:==U∶U=2∶1,R1=2R0,只闭合S2时,电阻R2与R0串联,电压表V1测电源电压U,电压表V2测R2两端电压U2,电压表V1与V2示数之比为4∶3,即U∶U2=4∶3,则U2=U,根据串联电路的电压关系得:U'0=U-U2=U-U=U,根据串联电路的分压关系得:==U∶U=3∶1,R2=3R0,则R1与R2阻值之比R1∶R2=2R0∶3R0=2∶3;电压U1与U2之比U1∶U2=U∶U=8∶9。

16.答案为：3　不变　B；

解析：取图像中的任意一点，如(5，0.6)点，可知电阻R两端的电压为U=IR=0.6 A×5 Ω=3 V ；当将10 Ω的电阻换成15 Ω时，根据图像可知此时通过它的电流为0.2 A，则其两端的电压U2=I2R2=0.2 A×15 Ω=3 V，即R两端的电压为3 V并保持不变，根据串联分压原理知，将10 Ω的电阻换成15 Ω时R两端电压变大，要使其两端电压不变，则滑动变阻器两端的电压应变大，即滑动变阻器连入电路的电阻应变大，故滑片应向b端移动．

17.答案为：R= 改变待测电阻两端的电压 取平均值减小误差

解析：伏安法测电阻的原理是：欧姆定律，即：R=，则需要测量的物理量是导体两端的电压和通过导体的电流；滑动变阻器主要作用是：改变定值电阻两端的电压和电流，能完成多次实验；测量三组数据的目的是取电阻的平均值，减小误差.

18.答案为：0.32A，15Ω

三 、实验题

19.答案为：(1)R=U/I

(2)如图所示

(3)

(4)电阻Rx断路

(5)如图所示

解析：(5)已知滑动变阻器的最大阻值为20 Ω,将滑动变阻器调到阻值最大处,测出此时电路中的电流I1,再将滑动变阻器调到阻值最小处,测出此时电流表的示数I2,根据电源电压保持不变列等式,可测出电阻Rx的阻值。

20.答案为：解：(1)由串联电路特点知，电阻R1两端的电压U1=U－U2=6 V－4 V=2 V；

由欧姆定律得，电流表的示数I===0.5 A；

(2)由欧姆定律得，电阻R2阻值R2===8 Ω；

答：(1)电流表的示数是0.5A.(2)电阻R2的阻值是8 Ω.

解析：

(1)由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，根据串联电路的特点求出电阻两端R1的电压，然后由欧姆定律求出电路电流；

(2)已知电阻R2两端的电压、流过电阻的电流，由欧姆定律可求出电阻R2的阻值.
