2022年中考物理二轮复习练习电流、电路、电压、电阻、欧姆定律

这是一份2022年中考物理二轮复习练习电流、电路、电压、电阻、欧姆定律，共8页。试卷主要包含了选择题，填空题，计算，综合等内容，欢迎下载使用。

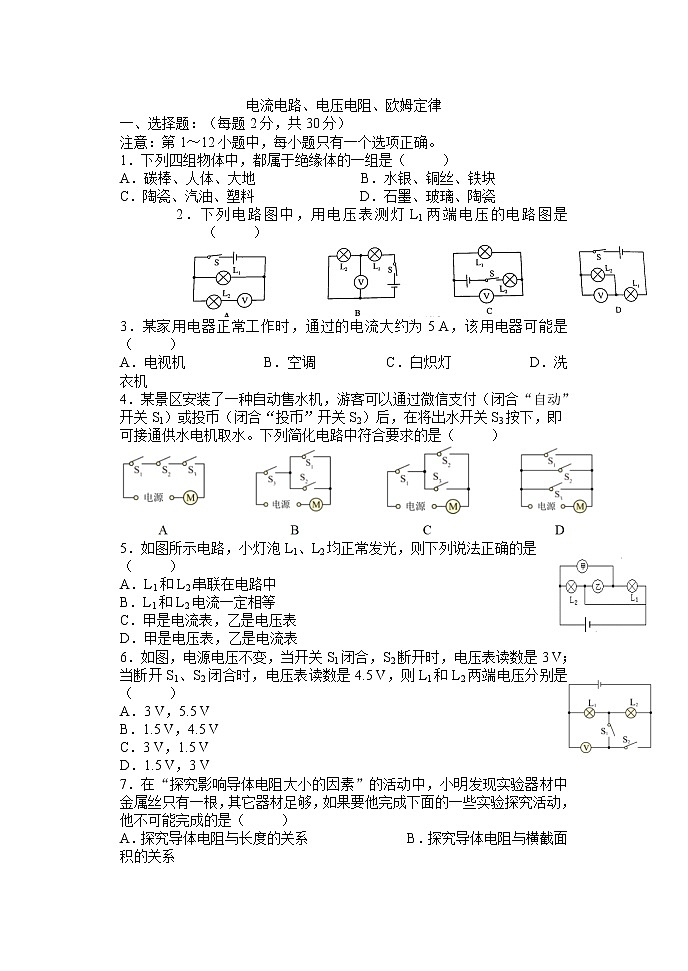

电流电路、电压电阻、欧姆定律一、选择题：（每题2分，共30分）注意：第1～12小题中，每小题只有一个选项正确。1．下列四组物体中，都属于绝缘体的一组是（     ）A．碳棒、人体、大地               B．水银、铜丝、铁块C．陶瓷、汽油、塑料               D．石墨、玻璃、陶瓷2．下列电路图中，用电压表测灯L1两端电压的电路图是（     ）3．某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是（     ）A．电视机           B．空调          C．白炽灯           D．洗衣机4．某景区安装了一种自动售水机，游客可以通过微信支付（闭合“自动”开关S1）或投币（闭合“投币”开关S2）后，在将出水开关S3按下，即可接通供水电机取水。下列简化电路中符合要求的是（     ）5．如图所示电路，小灯泡L1、L2均正常发光，则下列说法正确的是（     ）A．L1和L2串联在电路中B．L1和L2电流一定相等C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表6．如图，电源电压不变，当开关S1闭合，S2断开时，电压表读数是3 V；当断开S1、S2闭合时，电压表读数是4.5 V，则L1和L2两端电压分别是（     ）A．3 V，5.5 VB．1.5 V，4.5 VC．3 V，1.5 VD．1.5 V，3 V7．在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，他不可能完成的是（     ）A．探究导体电阻与长度的关系　  　        B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系　　          D．探究导体电阻与温度的关系8．用一个金属导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接，a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia、Ib，a、b两端电压分别为Ua、Ub，则下列说法正确的是（     ）
A．Ia＞Ib、Ua＝Ub      B．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞Ub      D．Ia＝Ib、Ua＜Ub9．如图所示的电路中，闭合形状S，灯L不发光，电流表有示数，电压表无示数．则电路的故障可能是（　　）A． 电阻R被短接B． 灯L被短接C． 灯L的灯丝断了D． 电阻R的接线柱接触不良10．如图所示 两个验电器A、B，A带正电，B不带电，用一根带绝缘柄的金属杆连接两个验电器的金属球，发现验电器B的金属箔张开，则以下说法正确的是（   ）A．验电器B得到电子B．验电器A失去电子C．金属杆内电子移动方向是从B到AD．金属杆内瞬间电流方向是从B到A11．如图所示电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为（    ）A．0.3 AB．0.6 AC．0.9 AD．1.2 A12．如图所示是新型节能应急灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则滑动变阻器两端电压U随电流变化的图象是（　　）注意：第13～15小题中，每小题至少有两个选项正确。13．如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I－U关系图象如图乙所示。则下列判断正确的是（　　）A．图像A是电阻R1的I－U关系图象B．电源电压为18 VC．R1的阻值是20 ΩD．滑动变阻器R2的最大阻值为30 Ω14．如图所示，电源电压为4.5 V，电压表量程为“0~3 V”，电流表量程为“0~0.6 A”，滑动变阻器规格为“5 Ω  1 A”，小灯泡L标有“2.5 V  0.5 A”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）
A．滑动变阻器连入电路的阻值变化范围是4 Ω~5 Ω
B．电压表示数变化范围是2 V~2.25 V
C．电压表示数变化范围是2 V~3 V
D．电流表示数变化范围是0.3 A~0.5 A15．如图所示电路中，电源电压保持不变。闭合开关S，当滑动变阻器R3的滑片P由中点向最下端移动过程中，则下列说法正确的时  （      ）A．电压表V的示数不变B．电流表A1，A2，A3的示数变化量相等C．电压表与电流表A2、A3的差值之比变大D．电压表与电流表A1、A2的差值之比不变二、填空题：（每空1分，共22分）16．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是_________（选填“导体”或“绝缘体”），使电路发生______路，导致空气开关跳闸。17．两个定值电阻阻值分别为4Ω和6Ω，两个电阻并联总电阻为       Ω。并联相当于增加了导体的_______________。18．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图所示，通过灯泡L1的电流为       A，L2的电流为      A。19．如图所示电路，若要使两灯并联，必须同时闭合开关________。如果同时闭合________，电路就会造成短路。20．如图是小灯泡L和电阻R中电流随电压变化的图像。若将它们并联接在电压为2V的电源两端，电路中的总电流为       A，若将它们串联接在电压为4V的电源两端，电路中的总电流为       A。21．两个电阻分别标有“3 V  0.6 A”和“6 V  0.5 A”字样，将它们串联后接入电路中使用，允许加的电源电压最大为        V，若将它们并联后接入电路中使用，那么干路上的总电流最大为        A。22．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时电流表示数       ，电压表示数       。（选填“变大”、“变小”或“不变”）       23．如图所示电路中，电源电压保持不变，当开关S闭合，甲乙两表为电压表时两表示数比U甲：U乙＝5：4，则R1：R2＝_________;当开关S断开，甲乙为电流表时，两表示数之比是I甲：I乙＝________。24．在“测量定值电阻阻值”实验中多次测量的目的是：                        。探究“”电压一定时，电流与电阻关系”多次测量的目的是                        。25．根据图甲所示的实物图连接图，在图乙的框中画出电路图。26．将图中的电路元件连接完整，要求L1和L2并联，开关S是总开关，开关S1只控制灯泡L2。 三、计算（本题共3小题，共20分）27．甲醛对人体危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。小明同学设计了移动甲醛检测设备，原理如图甲所示。电源电压电压为4.5 V且恒定不变，R0是标有“20 Ω  1 A”字样的滑动变阻器，R为可以感知甲醛污染指数的可变电阻，显示器由0-3V的电压表改装而成。试求：（1）当R0的滑片移到中点时，若它两端电压为1.5 V，此时污染指数是多少？（2）当R0的滑片移到中点时，若污染指数是60时，电路中电流为多少？      28．如图所示，电源电压不变，R1＝30 Ω，只闭合开关S时，电流表的示数是0.3 A，再闭合开关S1时，电流表示数变化了0.2 A。求：
（1）电源电压；
（2）R2的阻值。   29．如图所示，R1＝20 Ω，R2为滑动变阻器，R3＝10 Ω，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6 A；若滑片P在b端，则电压表示数为10 V。求：（1）电源电压。（2）滑动变阻器R2的最大阻值。（3）当S1、S2均闭合，且滑片P在a端时，求电路的总电流。  四、综合（本题共3小题，30题6分，31题7分，32题5分，共18分）30．某同学探究“电阻一定时，通过导体的电流与导体两端电压的关系”，实验器材有：两节干电池，滑动变阻器、电流表、电压表、10 Ω的定值电阻及开关各一个，导线若干。（1）图甲是该同学连接的部分电路，请用笔画线，将图中的实验电路连接完整。（2）连接电路过程中开关应______，闭合开关后，将滑动变阻器的滑片从b端向a端滑动，观察到电流表示数逐渐变大。当滑片滑到a端时，电流表示数如图乙所示，接下来的操作是____________________________________。（3）进行实验，记录实验数据如下表：    ①请在方格纸上画出I与U关系图像。②分析图像得出的探究结论是；__________________________________________。31．小明在探究“串联电路的各部分电路两端电压与电源电压关系”的实验中，所用的实验器材有： 阻值不同的电阻若干，可调电压的稳压电源、电压表、开关各一个，导线若干。     （1）用笔画线将图中电路连接完整。要求电压表测量R2两端电压。（2）小明计划做三次实验，做三次实验的目的是：                           。如何实现三次实验？                                                      。（3）第一次实验中，电压表用“0~3 V”的量程完成了对R1和R2两端电压的测量，在“试触”电源电压时，发现电源电压为5V，则电压表用“0~15 V”的量程完成了电源电压的测量，那么第一次实验是否需要将电压表改成“0~15 V”的量程重新进行？        理由是什么？                                                        。（4）小明感觉在一次实验中要分别测量三个电压值很麻频，他想要是用三个电压表同时进行”测量会很方便，请你分析一下小明的想法可行吗?        ；理由是                                                                                                                                  。 32．在探究“导体中的电流与导体电阻的关系”实验中，还猜想导体中的电流还与导体两端电压有关。实验室可供选择的实验器材如下：6 V的稳压电源一个，0~18 Ω的滑动变阻器、电流表、电压表、开关各一个，2 Ω、4 Ω、5 Ω、6 Ω、8 Ω、10 Ω、12 Ω、15 Ω，20Ω、25Ω的定值电阻各一个，导线若干。（1）设计出记录实验数据的表格，表格中要有必要的信息。     （2）实验中，控制定值电阻两端电压为4 V，某次实验，电流表的示数如图所示，则电路中的电流是        A。（3）进行完上述操作后，断开开关，将滑动变阻器的滑片移到阻值最大端，更换定值电阻，接下来应该进行的操作是：闭合开关，                                        ，记下此时电路中的电流值。（4）本实验要保持电阻两端电压相同，小明将电压选择为4 V顺利完成了实验。在学习了欧姆定律之后，你认为本实验中控制不变的电压值不应低于        V才能顺利完成实验。                参考答案一、选择题（本题共15小题，每小题2分，共30分）题号123456789101112131415选项CCBACCCDBCCBBC ABABD二、填空题（本题共11小题，每小题2分，共22分）16．导体；短路   17．2.4；横截面积   18．1.2；0.319．S2S3；S1S2S3    20．0.35；0.15    21． 8.5 V；0.85A22．变小；不变   23．1：4；1；524．求平均值减小实验误差；得到趋近于实际的二者关系     三、计算题（本题共3小题，共20分）27．（6分）（1）180  （2）0.075 A（6分）解：（1）只闭合S1，只有R1接入电路I＝U/R                         （1分）U1＝I1R1                        （1分）＝0.3 A×30 Ω＝9 V               （1分）      U总＝U2＝U1＝9 V               （1分）     （2）闭合S、S1，R1、R2并联          I2＝I总－I1＝0.3A－0.2A＝0.1A            （1分）          I＝U/R，R2＝U2/I2＝9 V/0.1 A＝9 Ω        （1分）      答：电源电压为9 V，电阻R2的阻值为9 Ω。29．（8分）（1）12 V    （2）R2＝100 Ω   （3）1.8 A四、综合题（本题共3小题，共18分）30．（6分）（1）略     （1分）               （2）断开；断开开关，将电流表改接小量程           （2分）         （3）①略       （2分）   ②电阻一定时，电流与电压成正比（1分）31．（7分）（1）如图所示 （1分）   （2）使探究结论具有普遍性（1分）；每一次实验更换比值不同的定值电阻串联（1分）（3）是（1分）；选择不同的量程，分度值不同，数据精确程度也不一样，会给最后实验结论带来影响。（1分）（4）不可行（1分）；不同的电压表的系统误差是不同的，测量数据会影响实验的结论（1分）32．（5分）（1）（2分）实验次数123456电压相同电阻R/Ω24681012电流I/A      （2）0.5                   （1分）（3）移动滑动变阻器的滑片，当电压表示数为4 V时     （1分）（4）2.4                   （1分）
