初中物理沪科版九年级全册第二节 让电灯发光当堂检测题

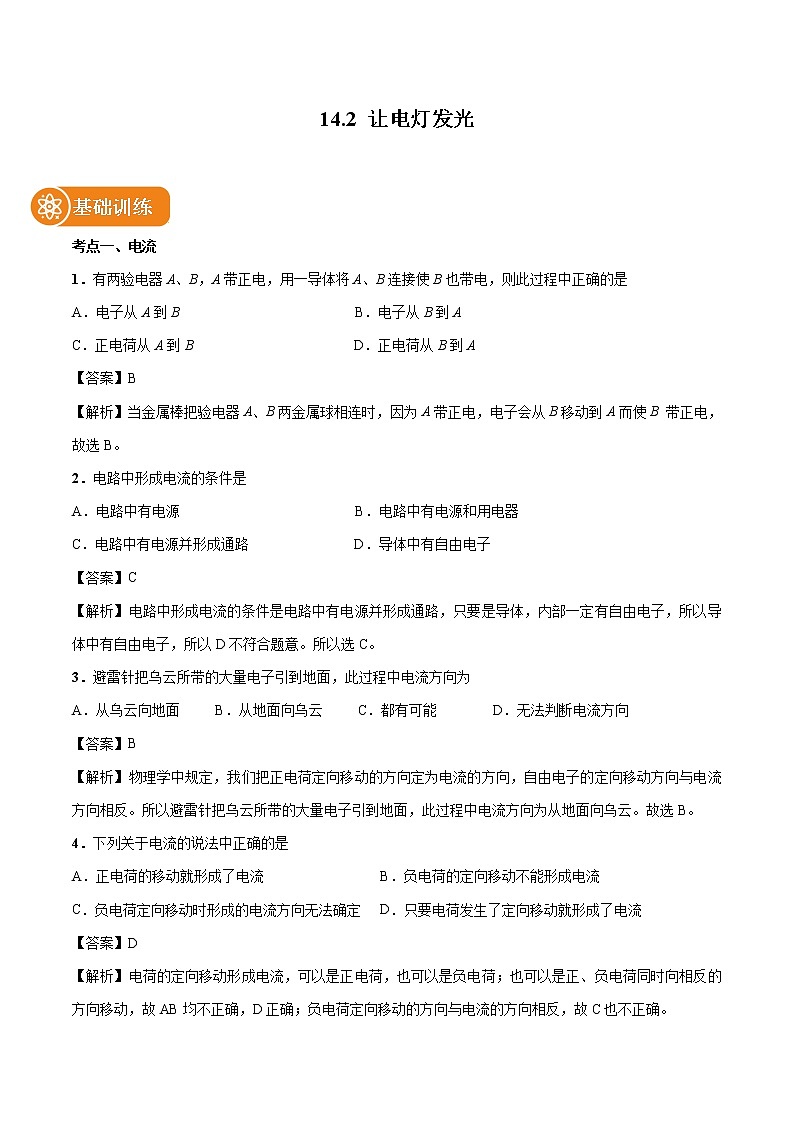

14.2 让电灯发光

基础训练

考点一、电流

1．有两验电器A、B，A带正电，用一导体将A、B连接使B也带电，则此过程中正确的是

A．电子从A到B                         B．电子从B到A

C．正电荷从A到B                       D．正电荷从B到A

【答案】B

【解析】当金属棒把验电器A、B两金属球相连时，因为A带正电，电子会从B移动到A而使B 带正电，故选B。

2．电路中形成电流的条件是

A．电路中有电源                         B．电路中有电源和用电器

C．电路中有电源并形成通路               D．导体中有自由电子

【答案】C

【解析】电路中形成电流的条件是电路中有电源并形成通路，只要是导体，内部一定有自由电子，所以导体中有自由电子，所以D不符合题意。所以选C。

3．避雷针把乌云所带的大量电子引到地面，此过程中电流方向为

A．从乌云向地面     B．从地面向乌云     C．都有可能        D．无法判断电流方向

【答案】B

【解析】物理学中规定，我们把正电荷定向移动的方向定为电流的方向，自由电子的定向移动方向与电流方向相反。所以避雷针把乌云所带的大量电子引到地面，此过程中电流方向为从地面向乌云。故选B。

4．下列关于电流的说法中正确的是

A．正电荷的移动就形成了电流     B．负电荷的定向移动不能形成电流

C．负电荷定向移动时形成的电流方向无法确定 D．只要电荷发生了定向移动就形成了电流

【答案】D

【解析】电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；也可以是正、负电荷同时向相反的方向移动，故AB均不正确，D正确；负电荷定向移动的方向与电流的方向相反，故C也不正确。

5．下列关于电流的说法正确的是（　　 ）

A．只有正电荷的移动，才能形成电流　    　B．只有自由电子的移动，才能形成电流

C．正电荷定向移动的方向为电流方向　　    D．负电荷定向移动的方向为电流方向

【答案】C

【解析】电荷的定向移动形成电流，移动的电荷可以是正电荷，也可以是负电荷，还可以是正负电荷同时定向移动。规定正电荷定向移动的方向为电流的方向。在电路中电流从电源的正极流出，经用电器、开关、导线流入电源的负极。

6．如图所示，用毛皮摩擦过的橡胶棒A去接触验电器的金属球B，金属箔张开一定的角度，下列关于金属箔所带电荷种类及瞬时电流的方向说法正确的是

A．正电荷，由A流到B   B．正电荷，由B流到A

C．负电荷，由A流到B   D．负电荷，由B流到A

【答案】D

【解析】毛皮摩擦过的橡胶棒带的电荷是负电荷，橡胶棒A去接触验电器的金属球B，金属箔带负电荷，同种电荷相互排斥，金属箔张开。当橡胶棒和金属球接触后，橡胶棒上的自由电子就会转移到金属球上，自由电子定向移动的方向为A到B，所以瞬时电流的方向是B到A。故选D。

考点二、电路的组成

7．一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（　　）

A．电源             B．开关              C．导线             D．用电器

【答案】D

【解析】在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器；故选D。

8．下列元件中不是组成电路的必要元件的是

A．验电器           B．开关            C．用电器           D．电源

【答案】A

【解析】电路是指用电线把电源、用电器、开关连接起来组成的电流的路径；所以开关、用电器、电源和导线是必须的元件；而验电器是用于检验物体是否带电的仪器，故不是组成电路的必要元件，故选A。

考点三、电路图

9．请在下图中根据标出的电流方向，把电池组、电流表两个元件符号分别填入电路的空缺处。填入后要求：

①闭合开关，小灯泡L1和L2都能发光；

②小灯泡L1和L2并联连接；

③标出通过L1的电流方向。

【答案与解析】要使灯泡发光，则电路中必须有电源；如果电源在左侧，根据电流方向可知，下端必须为正极；若右端为电流表则灯泡L2短路、灯泡不发光，不符合题意，所以电源应位于右侧，且下端为正极，左侧为电流表，两灯泡并联、且都发光；电流从正极出发分支；一支经灯泡L2，另一支经电流表、灯泡L1，然后共同经开关回负极，通过L1的电流方向及电路图如图所示。

10．如图中，根据实物图画出电路图（画在右侧方框内）。

【答案与解析】先画出电源符号，从电源的正极出发经开关开始分支，一支经灯泡L1、S1另一支经灯泡L2，然后共同回到负极，如图所示。

考点四、通路、断路、短路

11．小红的妈妈从市场上买了一只廉价台灯，装上“220V  25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全部熄灭。原因可能是

A．台灯的插头内短路                     B．台灯的插头内断路

C．灯泡的灯丝断了                       D．插头与插座接触不良

【答案】A

【解析】因为台灯和其他用电器并联，插头与插座接触不良或灯泡的灯丝断了，只能使本支路的灯（台灯）不亮，不能使其他的灯熄灭，故CD错误；台灯的插头内短路，当插头插入插座时，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭，故A正确；台灯的插头内断路，只能使本支路的灯（台灯）不亮，不能使其他的灯熄灭，故B错误，故选A。

12．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：

从电路的组成来看，上述故障现象的原因可以概括成

A．开路            B．短路             C．通路             D．开路或短路

【答案】A

【解析】灯泡的灯丝断了、灯头内的电线断了、灯头、开关等处的接线松了，都会造成电路不通，均为断路。

13．某实验小组用两个相同的小灯泡连接成如图所示的串联电路，当开关闭合后发现，甲、乙两灯都不亮，为了找到故障原因。小张用一根导线来检查。当导线与A、B两点连接时，甲灯不亮乙灯亮；当导线与B、C两点连接时，两灯都不亮。则

A．A、B两点间存在短路   B．A、B两点间存在断路

C．B、C两点间存在短路   D．B、C两点间存在断路

【答案】B

【解析】闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先连接在A、B两点时，发现甲不亮，乙亮，说明电路通路，两灯泡不可能短路，乙不可能断路；同时因导线与连接在B、C两点时，灯均不亮，说明灯甲不可能短路，只能为甲灯发生断路（开路）。故选B。

14．平常我们所说的“开灯”、“关灯”的含义与开关的“断开”和“闭合”的含义是不同的，平时所说的“开灯”，其开关的状态是_____的，而平时所说的“关灯”，其开关的状态是_____的。

【答案】闭合断开

【解析】日常生活中所说的“开灯”即灯要亮，开关应闭合，使电路形成通路；“关灯”即灯要熄灭，开关应断开，使电路形成断路。

素养提升

15．野营时，小红携带的手电筒不发光了，请你帮助找出原因。

（1）请根据图中手电筒的结构示意图，将电路图补画完整。

（2）写出手电筒不发光的三种可能原因。

①

②

③

【答案】（1）如图所示；（2）①灯丝断了；②电池没电了；③开关接触不良

【解析】电路故障有两种，断路或短路，根据手电筒结构图可知，手电筒内部不会短路，所以从断路方向去考虑。

16．如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号。

【答案与解析】冰箱正常工作时压缩机的工作是间歇性，每相隔一段时间进行工作几分钟，照明灯是在打开冰箱门时，照明灯进行工作，两者互不影响，两者属于并联；则照明灯和压缩机并联，各串联一个开关，分别控制照明灯和压缩机，如图所示。

17．关于电流形成的原因，下列说法正确的是

A．正电荷定向移动，才能形成电流   B．负电荷定向移动，才能形成电流

C．正、负电荷定向移动，才能形成电流   D．以上说法都不正确

【答案】D

【解析】电荷的定向移动形成电流，形成电流的可以是正电荷也可以是负电荷。

18．如图所示的电路，当开关闭合后电流表正常偏转，L1亮但L2不亮，则电路的故障可能是

A．L2开路  B．L2短路  C．L1短路  D．L1开路

【答案】B

【解析】由图示电路图可知，两灯泡串联，电流表测电路电流；A．如果L2断路，电路断路，两灯泡都不发光，不符合题意，故A错误；B．如果L2短路，L1亮，L2不亮，故B正确；C．如果L1短路，L1不亮，L2亮，不符合题意，故C错误；D．如果L1断路，电路断路，两灯泡都不发光，不符合题意，故D错误。故选B。

19．电流是导体中的电荷发生_______________形成的。如甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向是由______________ （选填“A向B”或“B向A”）。

【答案】定向移动  B向A

【解析】电流是导体中的电荷发生定向移动形成的；规定正电荷的定向移动方向为电流的方向，因为电子由A向B移动，故电流的方向为：B向A。

20．请按照图乙所示的实物图画出电路图。

【答案与解析】由图知，由电源的正极出发依次连接两灯泡、开关，最后回到负极，如下图所示：

21．请你根据实物电路，在方框内画出电路图。

【答案与解析】实物图中从电源的正极出发，S1与L2构成一个支路，L1与S2构成一个支路，然后一起经过开关S，并回到电源的负极，画出电路图如图所示。

22．如图所示，当开关S1、S2断开时，电路是     ；当S1闭合、S2断开时，电路是        ；当S1、S2都闭合时，电路是           。（填“通路”“开路”或“短路”）

【答案】开路；通路；短路

【解析】当开关S1断开时，电路不通是开路；当只闭合S1时电流流经的路径是：电源正极——S1——灯泡——电源负极，构成通路；当S1、S2都闭合时，电流流经的路径是：电源正极S1——S2——电源负极，没有经过用电器是短路。

23．下列说法正确的是

A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥

B．摩擦起电的实质是正电荷发生了转移

C．金属导体中自由电子定向移动的方向就是电流的方向

D．家庭中使用的电热水器的发热体用的是超导材料

【答案】A

【解析】用丝绸摩擦过的玻璃棒所带的电荷为正电荷，用它靠近带正电的物体时，同种电荷会相互排斥，故A正确；摩擦起电的实质是使电子从一个物体转移到另一个物体，故B错误；金属导体中自由电子带负电，电子定向移动的方向与电流的方向相反，故C错误；家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为0，故D错误；故应选A。

24．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（　　）

A．L1不能发光，L2能发光              B．L1能发光，L2不能发光

C．L1、L2都能发光                    D．L1、L2都不能发光

【答案】B

【解析】闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光。根据电路图可知，闭合开关S1、S2，电路为L1的基本电路，L2被短路
