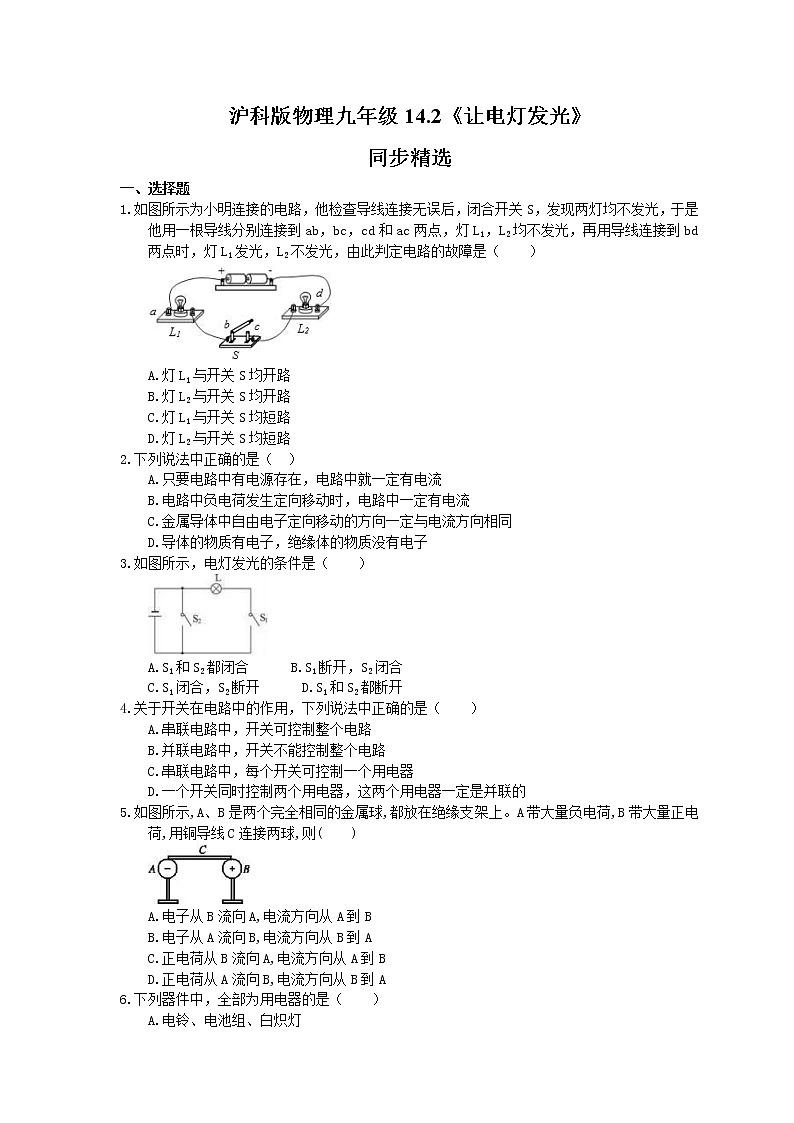

一、选择题
如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（ ）
A.灯L1与开关S均开路
B.灯L2与开关S均开路
C.灯L1与开关S均短路
D.灯L2与开关S均短路
下列说法中正确的是（ ）
A.只要电路中有电源存在，电路中就一定有电流
B.电路中负电荷发生定向移动时，电路中一定有电流
C.金属导体中自由电子定向移动的方向一定与电流方向相同
D.导体的物质有电子，绝缘体的物质没有电子
如图所示，电灯发光的条件是（ ）
A.S1和S2都闭合 B.S1断开，S2闭合
C.S1闭合，S2断开 D.S1和S2都断开
关于开关在电路中的作用，下列说法中正确的是（ ）
A.串联电路中，开关可控制整个电路
B.并联电路中，开关不能控制整个电路
C.串联电路中，每个开关可控制一个用电器
D.一个开关同时控制两个用电器，这两个用电器一定是并联的
如图所示,A、B是两个完全相同的金属球,都放在绝缘支架上。A带大量负电荷,B带大量正电荷,用铜导线C连接两球,则( )
A.电子从B流向A,电流方向从A到B
B.电子从A流向B,电流方向从B到A
C.正电荷从B流向A,电流方向从A到B
D.正电荷从A流向B,电流方向从B到A

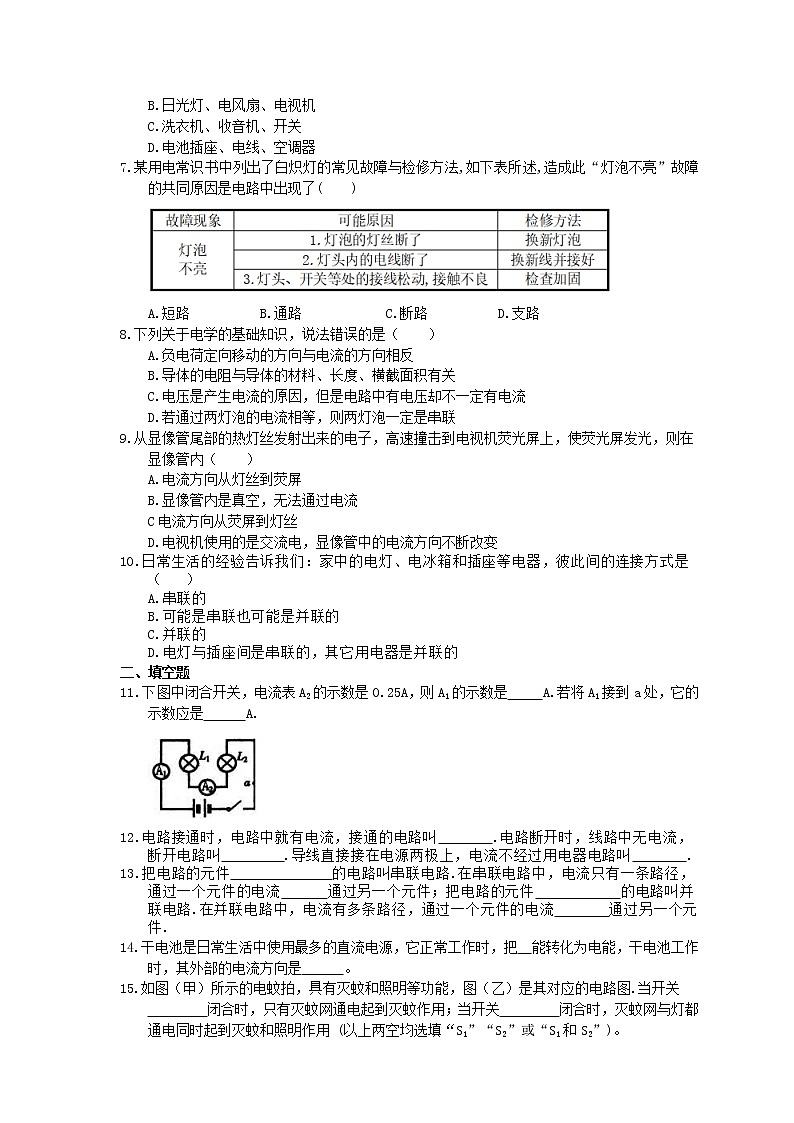

下列器件中，全部为用电器的是（ ）
A.电铃、电池组、白炽灯
B.日光灯、电风扇、电视机
C.洗衣机、收音机、开关
D.电池插座、电线、空调器
某用电常识书中列出了白炽灯的常见故障与检修方法,如下表所述,造成此“灯泡不亮”故障的共同原因是电路中出现了( )
A.短路 B.通路 C.断路 D.支路
下列关于电学的基础知识，说法错误的是（ ）
A.负电荷定向移动的方向与电流的方向相反
B.导体的电阻与导体的材料、长度、横截面积有关
C.电压是产生电流的原因，但是电路中有电压却不一定有电流
D.若通过两灯泡的电流相等，则两灯泡一定是串联
从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内（ ）
A.电流方向从灯丝到荧屏
B.显像管内是真空，无法通过电流
C电流方向从荧屏到灯丝
D.电视机使用的是交流电，显像管中的电流方向不断改变
日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（ ）
A.串联的
B.可能是串联也可能是并联的
C.并联的
D.电灯与插座间是串联的，其它用电器是并联的
二、填空题
下图中闭合开关，电流表A2的示数是0.25A，则A1的示数是 A.若将A1接到a处，它的示数应是 A.
电路接通时，电路中就有电流，接通的电路叫 .电路断开时，线路中无电流，断开电路叫 .导线直接接在电源两极上，电流不经过用电器电路叫 .
把电路的元件 的电路叫串联电路.在串联电路中，电流只有一条路径，通过一个元件的电流 通过另一个元件；把电路的元件 的电路叫并联电路.在并联电路中，电流有多条路径，通过一个元件的电流 通过另一个元件.
干电池是日常生活中使用最多的直流电源，它正常工作时，把 能转化为电能，干电池工作时，其外部的电流方向是 。
如图（甲）所示的电蚊拍，具有灭蚊和照明等功能，图（乙）是其对应的电路图.当开关 闭合时，只有灭蚊网通电起到灭蚊作用；当开关 闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用 (以上两空均选填“S1”“S2”或“S1和S2”)。
恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动 .为使引爆装置停止工作，拆弹专家应在图中 （填“a”或“b”）处剪断导线.拆除前起爆器上 （填“有”或“没有”）电流通过.
三、作图题
用图所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路.要求：L1和L2并联，用电流表测出L2中的电流（约1.2A），S作总开关.

\s 0 参考答案
答案为：B
答案为：B.
答案为：C
答案为：A
解析：
AC、串联电路中，开关可控制整个电路，故A正确，C错误；
B、并联电路中，干路中的开关控制整个电路，故B说法错误；
D、串联电路中的开关控制整个电路；并联电路中，干路中的开关控制整个电路，因此一个开关同时控制两个用电器，这两个用电器可能串联，也可能并联，故D错误.故选A.
答案为：B；
解析：金属球A带负电荷,则说明A有多余电子;金属球B带正电荷,则说明B缺少电子。用铜导线C连接A、B的瞬间,A球中的部分多余电子通过C向B做定向移动而形成电流,因此导线C中的瞬间电流是由自由电子做定向移动形成的,即电子由A流向B。自由电子带负电,按规定其定向移动形成的电流方向应与导线中自由电子定向移动的方向相反,所以电流方向应是由B到A。
答案为：B
答案为：C；
解析：“灯丝断了”“电线断了”“接触不良”都是电路中某处出现了断路,从而导致电路中没有电流通过,灯泡不亮。
答案为：D
解析：
A.物理学上规定正电荷定向移动的方向为电流方向，则负电荷定向移动的方向与电流方向相反，故A正确，不符合题意；
B.导体电阻的大小和导体的材料、长度、横截面积都有关，故B是正确，不符合题意；
C.产生持续电流的条件是电路中必须有电源，且电路是通路，故C正确，不符合题意；
D.若通过两灯泡的电流相等，则两灯泡可能是串联，也可能是并联，故D错误，符合题意。
故选D。
答案为：C
答案为：C
答案为：0.25 ，0.25；
答案为：通路 断路 短路
答案为：逐个顺次连接起来 一定 并列连接起来 不
化学能 从正极流向负极
答案为：S1 S1和S2
答案为：断开；a，没有..
解析：由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；
当设定起爆时间一到，定时开关断开，有电流通过引爆装置而发生爆炸；
如果剪断线a，则电路处于断路状态，爆炸装置不工作；
答案为：略（电流表量程选用0-3A）
