2022年中考物理二轮复习专题——串并联电路中电流、电压的计算专题

这是一份2022年中考物理二轮复习专题——串并联电路中电流、电压的计算专题，共6页。试卷主要包含了如图所示，电源电压不变，如图所示，电源电压保持不变等内容，欢迎下载使用。

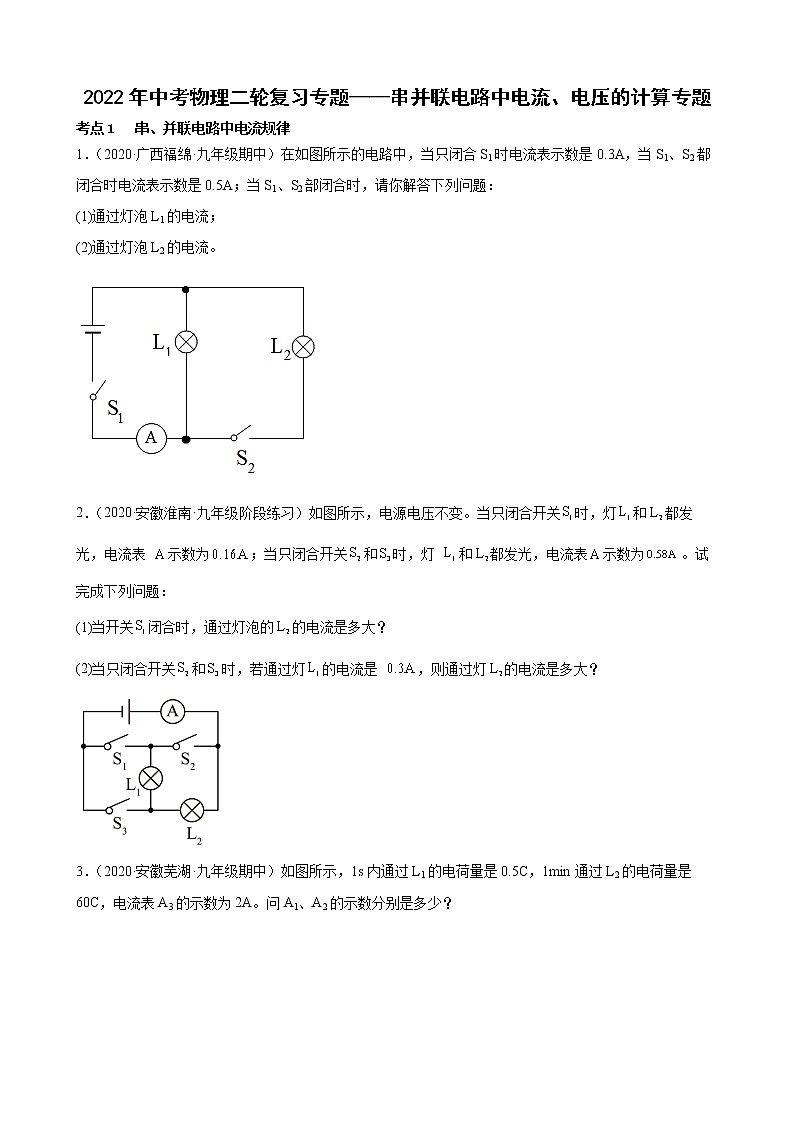

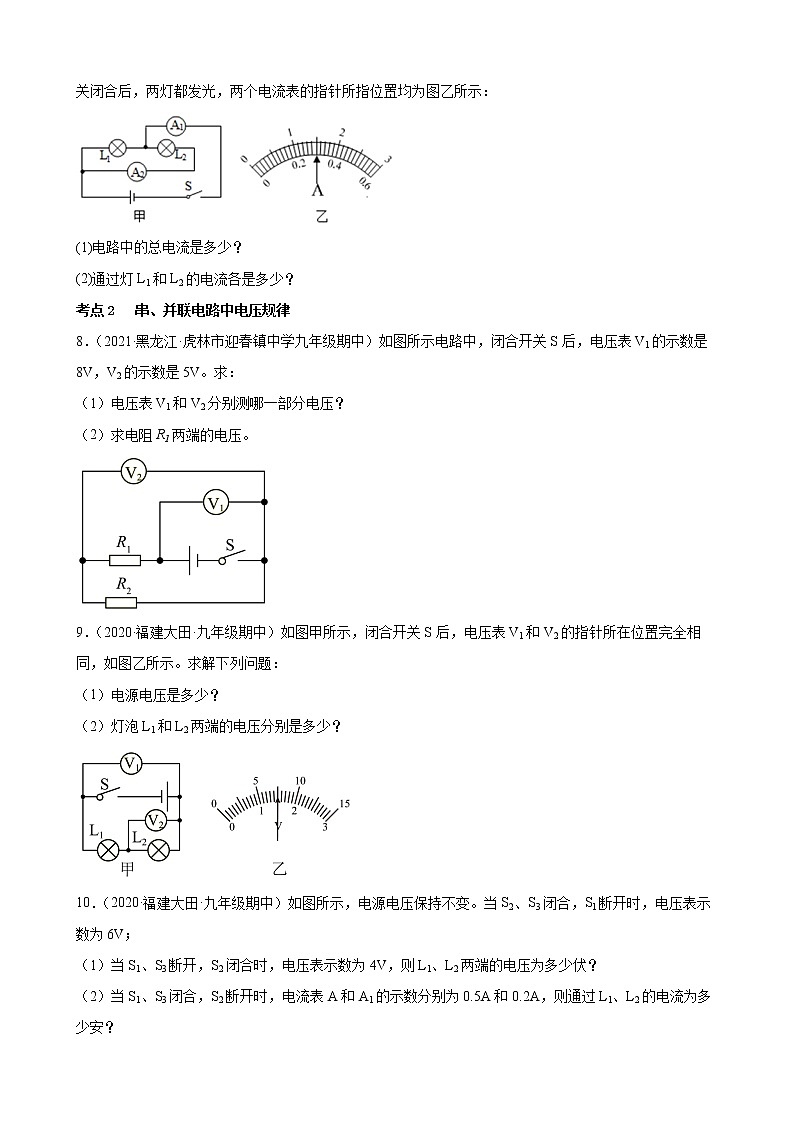

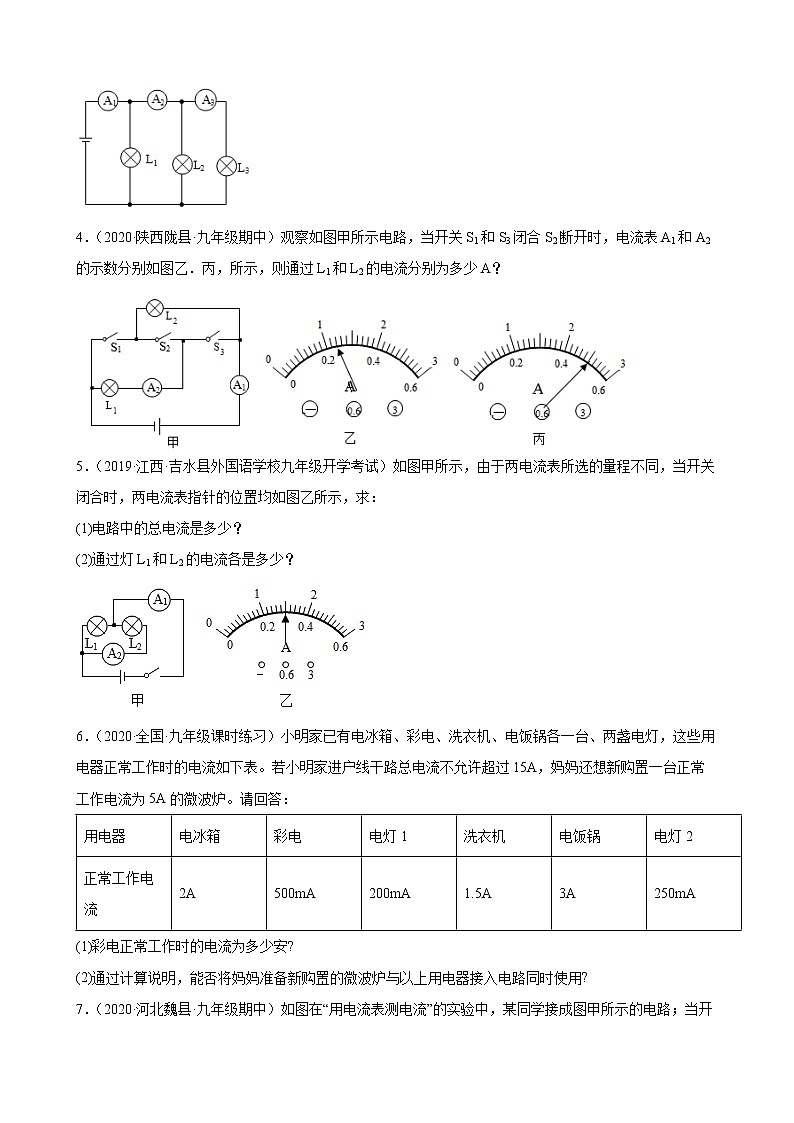

2022年中考物理二轮复习专题——串并联电路中电流、电压的计算专题考点1   串、并联电路中电流规律1．（2020·广西福绵·九年级期中）在如图所示的电路中，当只闭合S1时电流表示数是0.3A，当S1、S2都闭合时电流表示数是0.5A；当S1、S2部闭合时，请你解答下列问题：(1)通过灯泡L1的电流；(2)通过灯泡L2的电流。2．（2020·安徽淮南·九年级阶段练习）如图所示，电源电压不变。当只闭合开关时，灯和都发光，电流表 示数为；当只闭合开关和时，灯 和都发光，电流表示数为。试完成下列问题：(1)当开关闭合时，通过灯泡的的电流是多大？(2)当只闭合开关和时，若通过灯的电流是 ，则通过灯的电流是多大？3．（2020·安徽芜湖·九年级期中）如图所示，1s内通过L1的电荷量是0.5C，1min通过L2的电荷量是60C，电流表A3的示数为2A。问A1、A2的示数分别是多少？4．（2020·陕西陇县·九年级期中）观察如图甲所示电路，当开关S1和S3闭合S2断开时，电流表A1和A2的示数分别如图乙．丙，所示，则通过L1和L2的电流分别为多少A？5．（2019·江西·吉水县外国语学校九年级开学考试）如图甲所示，由于两电流表所选的量程不同，当开关闭合时，两电流表指针的位置均如图乙所示，求：(1)电路中的总电流是多少？(2)通过灯L1和L2的电流各是多少？6．（2020·全国·九年级课时练习）小明家已有电冰箱、彩电、洗衣机、电饭锅各一台、两盏电灯，这些用电器正常工作时的电流如下表。若小明家进户线干路总电流不允许超过15A，妈妈还想新购置一台正常 工作电流为5A的微波炉。请回答：用电器电冰箱彩电电灯1洗衣机电饭锅电灯2正常工作电流2A500mA200mA1.5A3A250mA(1)彩电正常工作时的电流为多少安?(2)通过计算说明，能否将妈妈准备新购置的微波炉与以上用电器接入电路同时使用?7．（2020·河北魏县·九年级期中）如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：(1)电路中的总电流是多少？(2)通过灯L1和L2的电流各是多少？考点2   串、并联电路中电压规律8．（2021·黑龙江·虎林市迎春镇中学九年级期中）如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求：（1）电压表V1和V2分别测哪一部分电压？（2）求电阻R1两端的电压。9．（2020·福建大田·九年级期中）如图甲所示，闭合开关S后，电压表V1和V2的指针所在位置完全相同，如图乙所示。求解下列问题：（1）电源电压是多少？（2）灯泡L1和L2两端的电压分别是多少？10．（2020·福建大田·九年级期中）如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；（1）当S1、S3断开，S2闭合时，电压表示数为4V，则L1、L2两端的电压为多少伏？（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过L1、L2的电流为多少安？11．（2021·广东佛山·九年级阶段练习）如图所示（a）电路，V1、V2是两个相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两个电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则（1）求灯泡L1和灯泡L2两端的电压；（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，当开关S闭合后，灯泡L1和灯泡L2都发光，电流表A2示数为0.8A，电流表A1示数为0.5A，求此时通过灯泡L2的电流和灯泡L2两端的电压。12．（2021·贵州毕节·九年级期中）如图所示的电路图中，A1表的示数为0.5A，V1表的示数为2V，V表示数为4.5V。求：(1)通过灯泡L2的电流I2是多少？(2)灯泡L2两端的电压U2是多少？(3)电源电压U是多少？13．（2021·湖南·衡阳师范学院祁东附属中学九年级期中）如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V：(1)当S1、S3断开，S2闭合时，电压表示数为2.4V，则R1两端的电压为多少V？(2)当S3断开，S1、S2闭合时，则R1两端的电压为多少V？(3)当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少A？（要求；每问在解答过程中必须用文字说明电路的连接情况或画出电路简图）14．（2021·河南临颍·九年级期中）如图所示电路中，电源电压不变，当开关S闭合时的示数为10V，当开关S断开时，的示数为5V，的示数为7V。问：(1)当开关S断开时、、的连接方式？(2)电源的电压为多少？(3)开关S断开时，、、两端的电压各为多少？
参考答案：1．(1)0.3A；(2)0.2A2．(1)0.16A；(2)0.28A3．3.5A，3A4．0.5A；0.7A5．(1)1.5A；(2)1.2A 0.3A6．（1）0.5A；（2）可以同时使用7．(1) 1.5A；(2) 1.2A； 0.3A8．（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压；（2）3V9．（1）7.5V；（2）6V，1.5V10．（1）2V，4V；（2）0.2A，0.3A11．（1）1.2V，4.8V；（2）0.3A，6V12．（1）0.5A；（2）2.5V；（3）4.5V13．(1)3.6V；(2)6V；(3)0.3A14．(1)串联；(2)U=10V；(3) 2V，3V，5V
