2022年中考物理二轮复习+电学作图

这是一份2022年中考物理二轮复习+电学作图，共19页。试卷主要包含了楼道里常用一种自动控制的照明灯，请按照电路图连出对应的实物图，按要求完成电路连接等内容，欢迎下载使用。

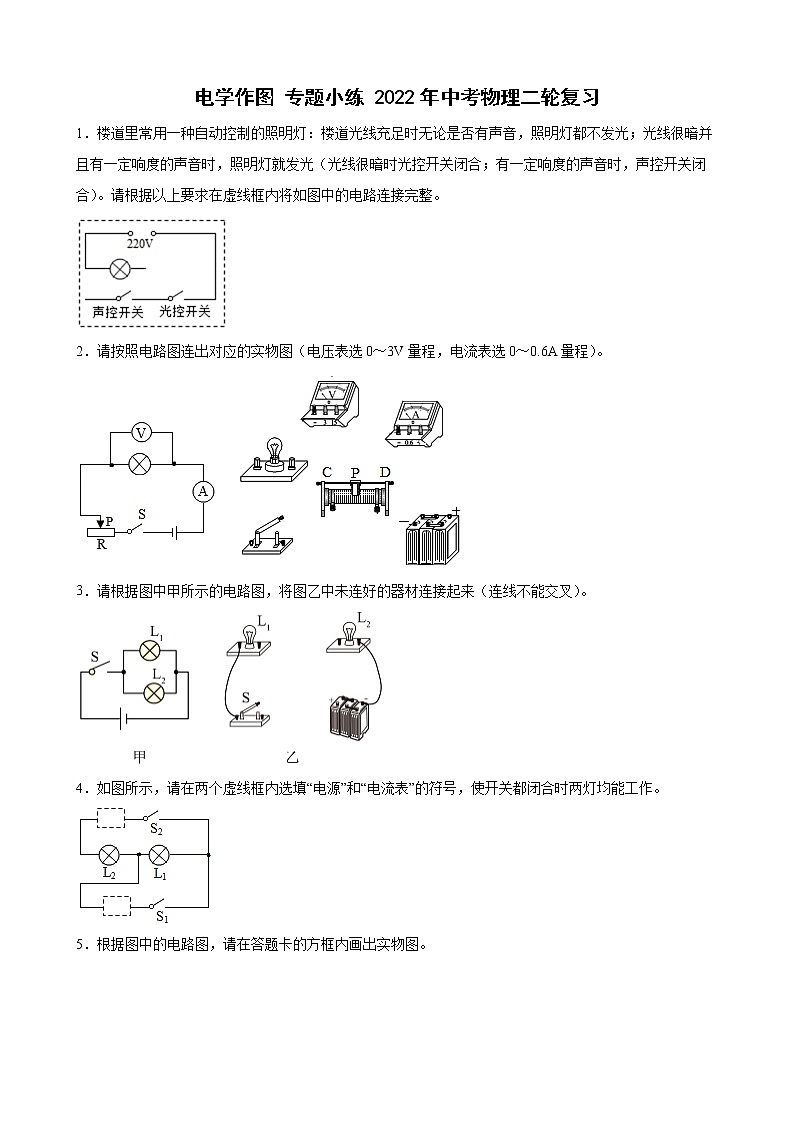

2．请按照电路图连出对应的实物图（电压表选0～3V量程，电流表选0～0.6A量程）。
3．请根据图中甲所示的电路图，将图乙中未连好的器材连接起来（连线不能交叉）。
4．如图所示，请在两个虚线框内选填“电源”和“电流表”的符号，使开关都闭合时两灯均能工作。
5．根据图中的电路图，请在答题卡的方框内画出实物图。

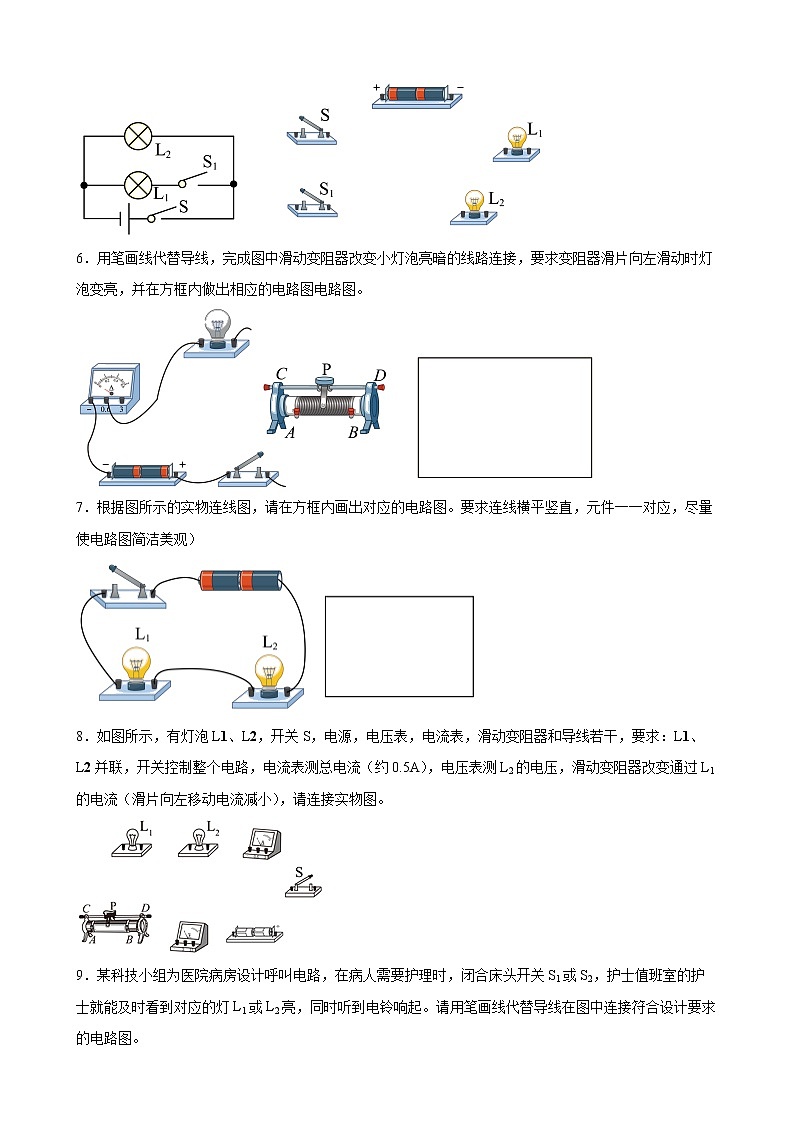

6．用笔画线代替导线，完成图中滑动变阻器改变小灯泡亮暗的线路连接，要求变阻器滑片向左滑动时灯泡变亮，并在方框内做出相应的电路图电路图。
7．根据图所示的实物连线图，请在方框内画出对应的电路图。要求连线横平竖直，元件一一对应，尽量使电路图简洁美观）
8．如图所示，有灯泡L1、L2，开关S，电源，电压表，电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流（约0.5A），电压表测L2的电压，滑动变阻器改变通过L1的电流（滑片向左移动电流减小），请连接实物图。
9．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。

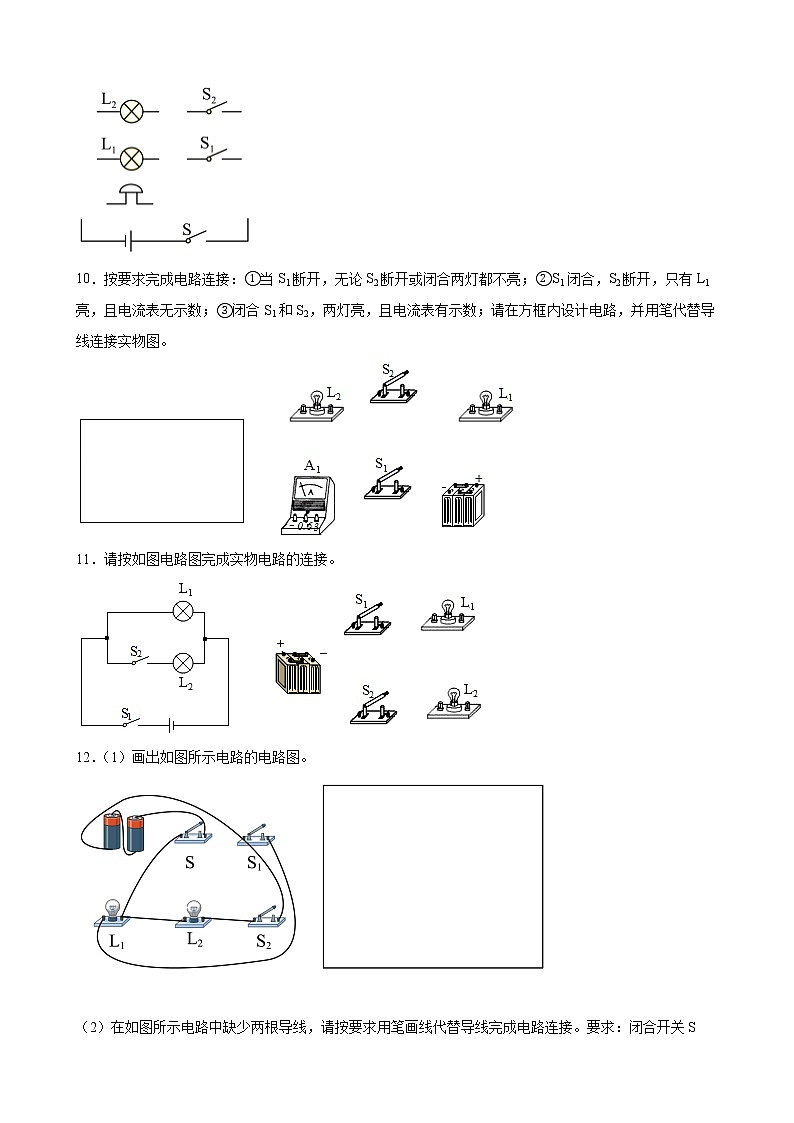

10．按要求完成电路连接：①当S1断开，无论S2断开或闭合两灯都不亮；②S1闭合，S2断开，只有L1亮，且电流表无示数；③闭合S1和S2，两灯亮，且电流表有示数；请在方框内设计电路，并用笔代替导线连接实物图。
11．请按如图电路图完成实物电路的连接。
12．（1）画出如图所示电路的电路图。
（2）在如图所示电路中缺少两根导线，请按要求用笔画线代替导线完成电路连接。要求：闭合开关S后，向右移动变阻器的滑片时，电压表的示数变小。
13．请根据如图所示的实物图，在虚线框中画出对应的电路图。
14．将图中的实物连成实物图。要求：L1与L2并联，开关控制两盏灯，电流表测电路中总电流，电压表测灯L1两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮。
15．用笔画线代替导线，根据电路图连接实物图。
16．根据如图所示的实物连接图，在虚线框中画出相应的电路图。
17．（1）根据如图所示的实物连接图，在虚线框中画出对应的电路图。( )
（2）按照图甲所示的电路图，将图乙中各个元件连接起来（电流表选0～0.6A量程）
18．（1）请根据图甲电路图，连接好图乙实物电路_________；
（2）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图_________；
（3）用笔画线代替导线，将如图所示的电路连接完整_________。要求：灯泡L1与L2并联，用电流表测L1中的电流；（L1中的电流大约为0.8A）
（4）在如图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作_________。
参考答案：
1．
【解析】
根据题意可得，声控开关和光控开关共同控制灯泡，且相互影响，所以声控开关、光控开关、灯泡要串联连接，如图所示：
2．
【解析】
由电路图得，灯泡与滑动变阻器串联，电流表测量电路电流，电压表测量灯泡电压。根据电流流向法、按先串后并的原则连接实物电路图，即从电源的正极出发，依次串联电流表、灯泡、滑动变阻器、开关回到负极，最后把电压表并联在灯泡两端；要注意连接滑动变阻器的左上方接线柱和右下方接线柱串联在电路中，电压表选用0～3V量程，电流表选用0～0.6A量程；如下图所示：
3．
【解析】
原电路中，两灯并联，开关在干路中，如图所示：
4．
【解析】
若上面是电流表，下面也是电流表；则电路中无电源，两个灯都不能工作，不符合题意；若上面是电源，下面是电流表，闭合开关后，灯泡L1短路，不符合题意；若上面是电流表，下面是电源，两灯泡并联，两灯泡都发光，如图所示
5．
【解析】
由电路图知，两灯并联，开关S在干路控制整个电路，S1在灯泡L1支路上，实物连接如图所示
6．；
【解析】
根据题意可知，滑片向左移时灯泡变亮，即电流变大电阻变小，故变阻器左下接线柱连入电路中与灯泡串联接入电路中，实物图如下所示：
根据实物图画出对应的电路图，如下所示：
7．
【解析】
由实物图知道，两灯串联，开关控制整个电路，由此画出电路图，如下图
8．
【解析】
根据题意知道，L1、L2并联，开关控制整个电路，故开关在干路上，电流表（选小量程）测总电流，电流表也在干路上；滑动变阻器只改变通过L1的电流，所以滑动变阻器与L1串联，由于电压表测L2的电压，最后将电压表与L2并联，故电路连接如下
9．
【解析】
经分析可知，灯L1和L2并联，且开关S1和S2分别位于两支路上，电铃位于干路，干路上的开关S控制整个电路，电路图的连接如下图所示
10．
【解析】
经分析知，两灯并联，开关S1在干路上，开关S2和电流表在L2支路上，设计的电路图和连接的实物图如图所示：
11．
【解析】
由电路图知，两灯并联，开关S1在干路控制整个电路，S2在灯泡L2支路上，实物连接如图所示：
12．（1）
（2）
【解析】
（1）由图可知电流从电源的正极出发分为两条路线，一条是经过S1、经过L1、再经过S，最后回到电源的负极；另一条路是经过S2、经过L2、再经过S，最后回到电源的负极，形成两条闭合的回路，即L1与L2并联。如图所示
（2）题目要求闭合开关S后，向右移动变阻器的滑片时，电压表的示数变小。由于滑动变阻器与定值电阻串联，电压表测量R的电压，即电压表与定值电阻并联，此时电压变的示数减小了，总电压不点变，根据串联电路电压分配的特点，则滑动变阻器分得的电压变大，则是由于接滑动变阻器的阻值变大了 ，向左滑动电阻变大，那么滑动变阻器的下接线柱在左侧，如图所示
13．
【解析】
由实物图知，灯泡L1与L2并联，开关S2在干路上控制整个电路，S1在L1支路上，电路图如图所示：
14．
【解析】
L1与L2并联，电流表位于干路，电压表与L1并联，滑动变阻器与灯泡L2串联，滑动变阻器的左下方接线柱和任意上方接线柱串联在电路中，然后与开关、电源组成电路，如下图所示：
15．
【解析】
采用“电流流向法”，电流从电源正极出发，依次将开关S、滑动变阻器、小灯泡、电流表串联起来，再将电压表并联在小灯泡的两端；由于电源电压为3V，小灯泡正常工作时通过的电流一般为0.2A左右，则电压表和电流表均接小量程，如下图所示：
16．
【解析】
由实物图可知：电流从电源正极开始依次流经电流表、灯泡、开关以及灯泡，然后回到电源负极，即两灯串联，电压表测灯泡和电流表两端的电压，故电路图如图所示：
。
17．
【解析】
（1）由实物图可知，两个灯泡并联，开关S在干路中，电流表A1在干路中，电流表A2和L2在一条支路，如图所示：
（2）将三个电池串联，从电源的正极连接开关S、滑动变阻器、灯泡、电流表回到电源的负极，电流表选择0~0.6A的量程，滑动变阻器连接左下和右上接线柱，如图所示：
18．
【解析】
（1）由甲电路图可知两灯泡并联，开关S2位于干路控制整个电路，开关S1与L1串联，实物图连接如下：
（2）由题意可知两灯互不影响属于并联且同时都与电铃串联，故电铃应在干路，电路图如下：
（3）灯泡L1与L2并联，电流表测L1中的电流则电流表与L1串联，电路连接如下图：
（4）根据电压表并联在电路、电流表串联在电路可知，与R1并联的是电压表，其余两个是电流表，如下图所示：
