2022年中考物理二轮作图专题精选——电学作图

这是一份2022年中考物理二轮作图专题精选——电学作图，共7页。试卷主要包含了请你在方框内画出实物图的电路图，根据电路图，连接实物电路图等内容，欢迎下载使用。

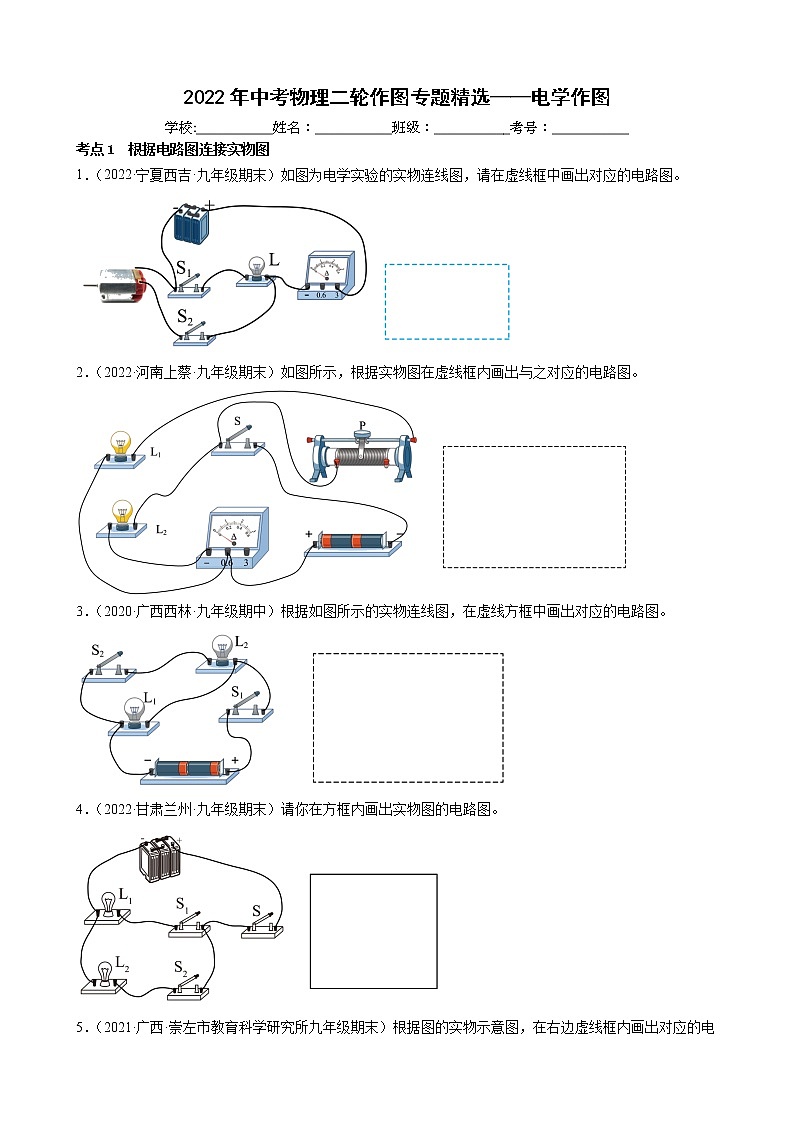

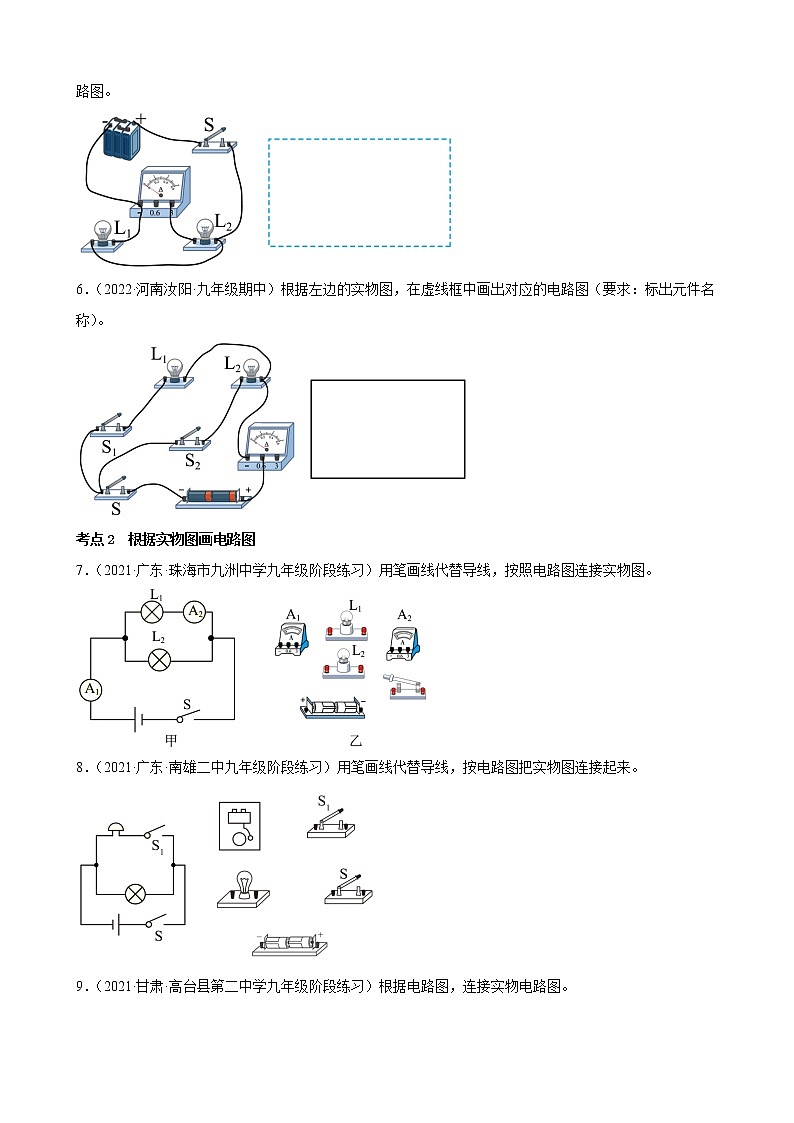

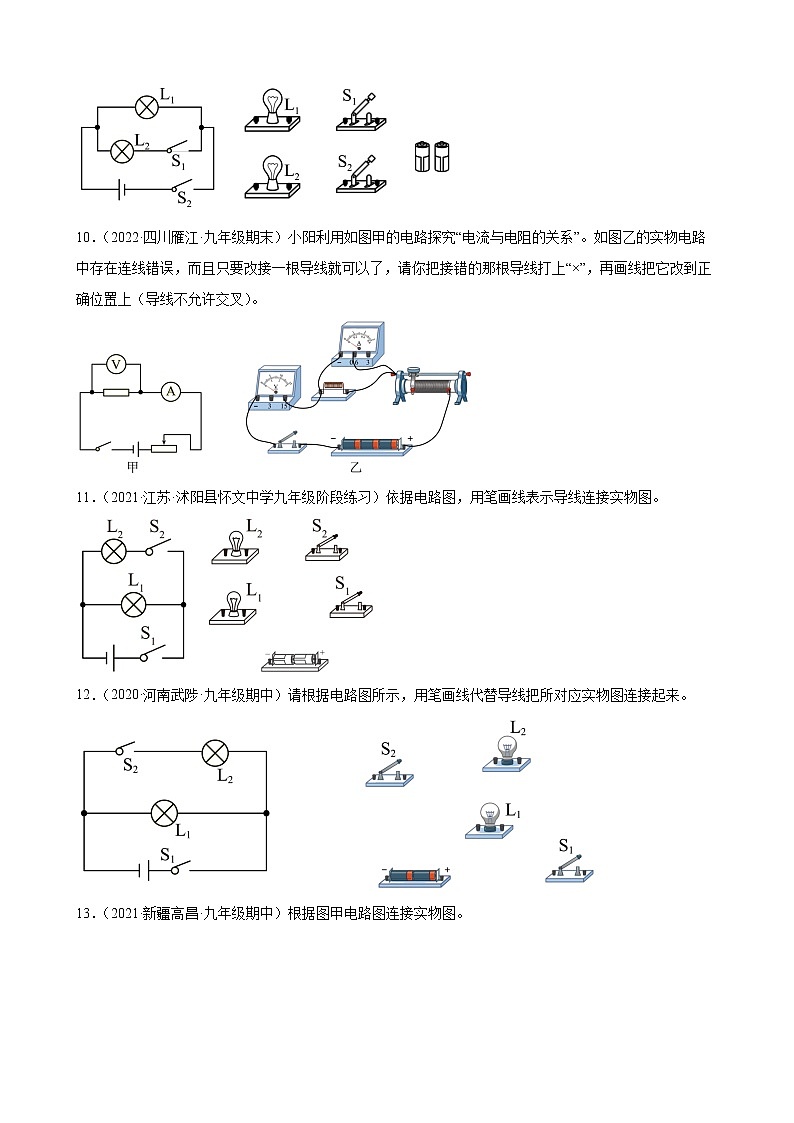

2022年中考物理二轮作图专题精选——电学作图学校:___________姓名：___________班级：___________考号：___________考点1  根据电路图连接实物图1．（2022·宁夏西吉·九年级期末）如图为电学实验的实物连线图，请在虚线框中画出对应的电路图。2．（2022·河南上蔡·九年级期末）如图所示，根据实物图在虚线框内画出与之对应的电路图。3．（2020·广西西林·九年级期中）根据如图所示的实物连线图，在虚线方框中画出对应的电路图。4．（2022·甘肃兰州·九年级期末）请你在方框内画出实物图的电路图。5．（2021·广西·崇左市教育科学研究所九年级期末）根据图的实物示意图，在右边虚线框内画出对应的电路图。6．（2022·河南汝阳·九年级期中）根据左边的实物图，在虚线框中画出对应的电路图（要求：标出元件名称）。考点2  根据实物图画电路图7．（2021·广东·珠海市九洲中学九年级阶段练习）用笔画线代替导线，按照电路图连接实物图。8．（2021·广东·南雄二中九年级阶段练习）用笔画线代替导线，按电路图把实物图连接起来。9．（2021·甘肃·高台县第二中学九年级阶段练习）根据电路图，连接实物电路图。10．（2022·四川雁江·九年级期末）小阳利用如图甲的电路探究“电流与电阻的关系”。如图乙的实物电路中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上（导线不允许交叉）。11．（2021·江苏·沭阳县怀文中学九年级阶段练习）依据电路图，用笔画线表示导线连接实物图。12．（2020·河南武陟·九年级期中）请根据电路图所示，用笔画线代替导线把所对应实物图连接起来。13．（2021·新疆高昌·九年级期中）根据图甲电路图连接实物图。14．（2022·甘肃肃州·九年级期末）用笔画代替导线完成图中电路的实物连接（已知流过L1和L2的电流分别为0.5A和0.8A）要求：导线不能交叉。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．
