2022年中考物理二轮复习作图专题练习——力+运动和力

这是一份2022年中考物理二轮复习作图专题练习——力+运动和力，共6页。

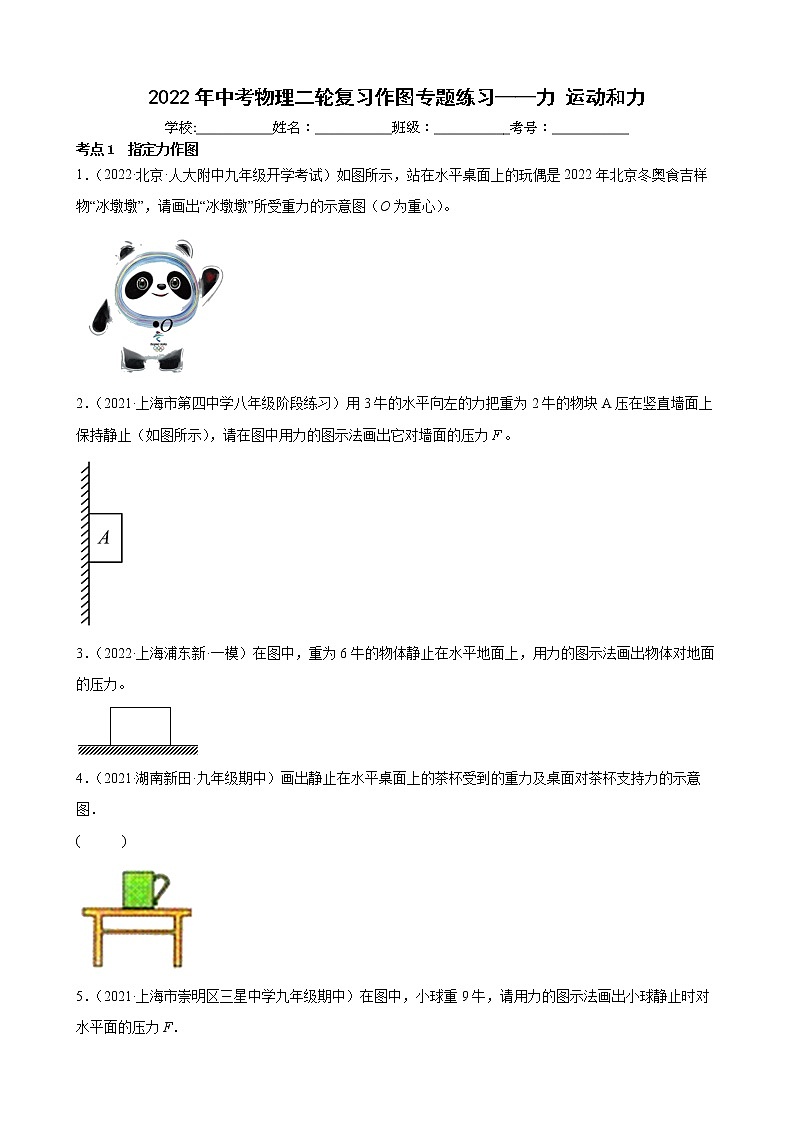

2022年中考物理二轮复习作图专题练习——力 运动和力学校:___________姓名：___________班级：___________考号：___________考点1  指定力作图1．（2022·北京·人大附中九年级开学考试）如图所示，站在水平桌面上的玩偶是2022年北京冬奥食吉样物“冰墩墩”，请画出“冰墩墩”所受重力的示意图（O为重心）。2．（2021·上海市第四中学八年级阶段练习）用3牛的水平向左的力把重为2牛的物块A压在竖直墙面上保持静止（如图所示），请在图中用力的图示法画出它对墙面的压力。3．（2022·上海浦东新·一模）在图中，重为6牛的物体静止在水平地面上，用力的图示法画出物体对地面的压力。4．（2021·湖南新田·九年级期中）画出静止在水平桌面上的茶杯受到的重力及桌面对茶杯支持力的示意图．(      )5．（2021·上海市崇明区三星中学九年级期中）在图中，小球重9牛，请用力的图示法画出小球静止时对水平面的压力F．6．（2021·福建·东山中学八年级期中）如图所示，一个重为300N的木箱在斜面上静止．请作出木箱受到的重力和木箱对斜面的压力的示意图．7．（2022·安徽包河·八年级期末）如图所示，一个物块沿斜面向上做减速运动，请在图中画出此过程中物块对斜面的压力F和物块受到的滑动摩擦力f的示意图。8．（2021·广西梧州·中考真题）请在图中画出在水平公路上匀速行驶的汽车受到摩擦力的示意图。9．（2021·山东德州·中考真题）如图所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。某时刻观察到细线偏离竖直方向角，请画出此时物块B受到的重力G和摩擦力F的示意图（力的作用点图中已标出）。考点2  根据运动状态作图10．（2021·河南唐河·八年级期末）如图所示，一饮料瓶静止在停止运动的传送带上；请在图中画出饮料瓶受力的示意图（图中的A点表示饮料瓶的中心）。11．（2020·四川·自贡市蜀光绿盛实验学校八年级期中）一物体静止在斜面上，如图所示，请在图中作出物体的受力示意图。12．（2022·全国·九年级专题练习）请补全图中由于惯性冲上粗糙斜面的物体受力的示意图。13．（2022·全国·九年级专题练习）如图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A和B的受力示意图。14．（2021·宁夏大武口·八年级期末）如图所示，小明体重为600N，他乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明所受力的示意图。15．（2022·全国·九年级专题练习）如图所示，质量为5kg的某长方体静止在斜面上，画出该物体受到斜面对它的作用力的示意图。16．（2021·辽宁普兰店·一模）如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．见解析15．16．
