2022年中考物理二轮复习：微专题四实验对比复习：探究电流与电压、电阻的关系

这是一份2022年中考物理二轮复习：微专题四实验对比复习：探究电流与电压、电阻的关系，共5页。试卷主要包含了2　3等内容，欢迎下载使用。

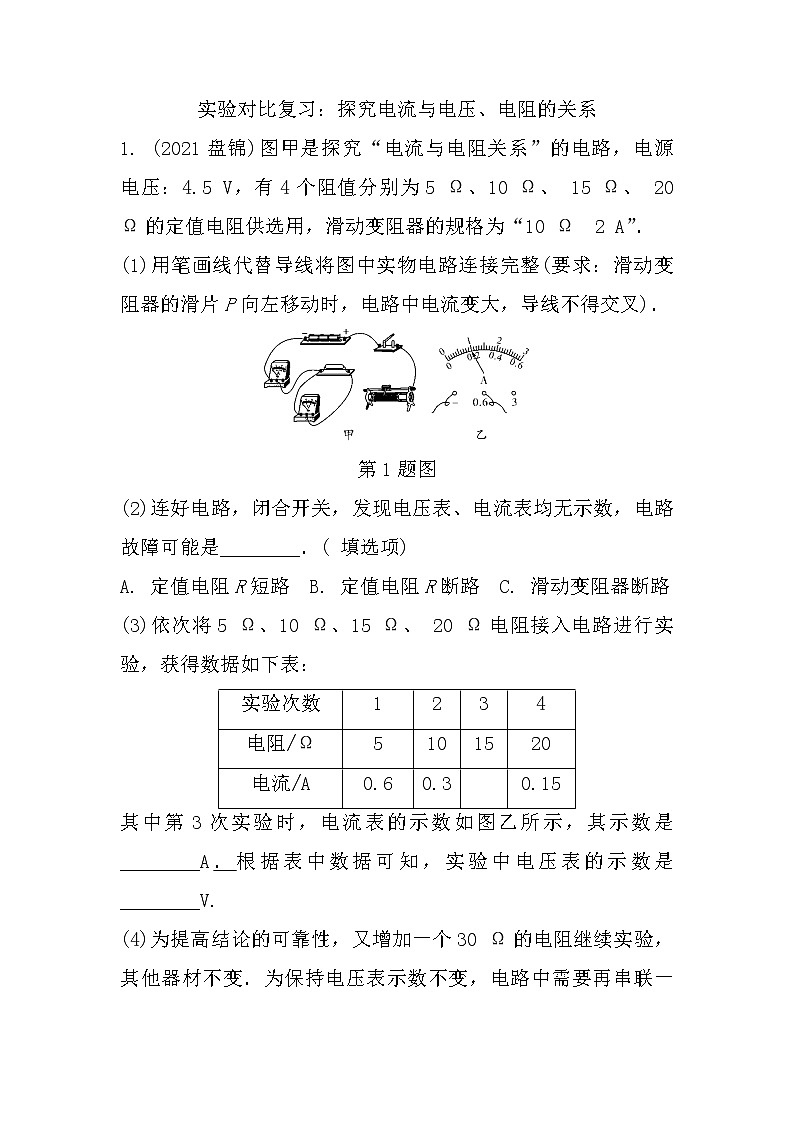

实验对比复习：探究电流与电压、电阻的关系1. (2021盘锦)图甲是探究“电流与电阻关系”的电路，电源电压：4.5 V，有4个阻值分别为5 Ω、10 Ω、 15 Ω、 20 Ω的定值电阻供选用，滑动变阻器的规格为“10 Ω　2 A”．(1)用笔画线代替导线将图中实物电路连接完整(要求：滑动变阻器的滑片P向左移动时，电路中电流变大，导线不得交叉)．第1题图(2)连好电路，闭合开关，发现电压表、电流表均无示数，电路故障可能是________．( 填选项)A. 定值电阻R短路  B. 定值电阻R断路  C. 滑动变阻器断路(3)依次将5 Ω、10 Ω、15 Ω、 20 Ω电阻接入电路进行实验，获得数据如下表：实验次数1234电阻/Ω5101520电流/A0.60.3 0.15其中第3次实验时，电流表的示数如图乙所示，其示数是________A．根据表中数据可知，实验中电压表的示数是________V.(4)为提高结论的可靠性，又增加一个30 Ω的电阻继续实验，其他器材不变．为保持电压表示数不变，电路中需要再串联一个定值电阻才能完成实验，上述4个定值电阻中符合要求的有________．(5)下列图像中不能大致反映实验中各物理量之间关系的是________． (6)进行第三次实验操作时，断开开关后直接将10 Ω电阻换成15 Ω，进行试触时，发生了异常现象：________________．请针对此现象提出正确的操作建议__________________________________．2.(2021陕西)在探究通过导体的电流与导体两端电压的关系时，小明设计了如图甲所示电路．电源电压为3 V且保持不变，R为定值电阻．第2题图甲(1)连接电路时，开关应处于________状态；闭合开关前滑动变阻器的滑片P应位于_________________处．(2)闭合开关S，发现电压表示数接近3 V，电流表指针几乎不偏转，移动滑片P的过程中，两表示数均无变化．已知导线、仪表均完好，且接触良好，则故障原因是________________________________．(3)排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表．实验次数1234电压表示数U/V1.01.52.02.5电流表示数I/A0.100.150.200.25①请根据表中数据，在图乙中用描点法画出导体中的电流I与导体两端电压U的关系图像．第2题图乙②分析数据可得：当导体电阻一定时，导体中的电流与导体两端的电压成________．(4)在此实验中改变电阻R两端的电压是通过改变____________________________来实现的．(5)此实验中多次测量寻找普遍规律的目的与下面的___    _____(选填“A”或“B”)实验中多次测量的目的相同．A. 探究电流与电阻的关系B. 测量未知电阻的阻值                       答案1. (1) (2)C　(3)0.2　3　(4)5 Ω、10 Ω、15 Ω　(5)B (6)电压表超出量程　更换电压表量程2. (1)断开　阻值最大(或最右端)　(2)电阻R断路(3)①　②正比　(4)滑动变阻器接入电路的阻值(或滑片P的位置)　(5)A
