2022年中考物理二轮复习：微专题十一家用电器类相关计算

这是一份2022年中考物理二轮复习：微专题十一家用电器类相关计算，共7页。试卷主要包含了选择题，填空题，综合应用题等内容，欢迎下载使用。

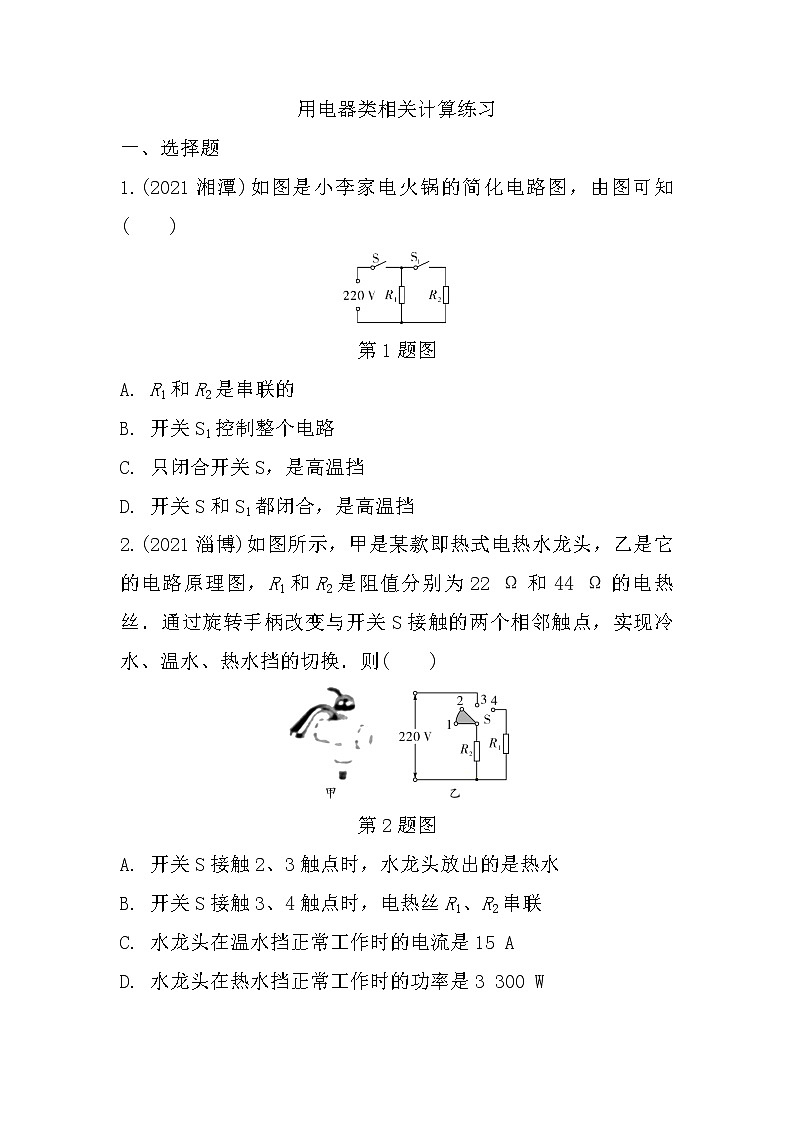

用电器类相关计算练习一、选择题1.(2021湘潭)如图是小李家电火锅的简化电路图，由图可知(　　)第1题图A. R1和R2是串联的B. 开关S1控制整个电路C. 只闭合开关S，是高温挡D. 开关S和S1都闭合，是高温挡2.(2021淄博)如图所示，甲是某款即热式电热水龙头，乙是它的电路原理图，R1和R2是阻值分别为22 Ω和44 Ω的电热丝．通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换．则(　　)第2题图A. 开关S接触2、3触点时，水龙头放出的是热水B. 开关S接触3、4触点时，电热丝R1、R2串联C. 水龙头在温水挡正常工作时的电流是15 AD. 水龙头在热水挡正常工作时的功率是3 300 W二、填空题3.(2021福建)某手机电池容量为4 200 mA·h，电池电压为3.7 V．用一个标有“输出5 V　4 A”的快速充电器，将手机电池从零电量充满，充电效率为84%，需要______min. 快充充电线比普通手机充电线要粗一些，这是因为正常工作时，通过快充充电线的________较大．4.(2021成都)某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图所示，R1、R2是电热丝，R1＝1 050 Ω，R2＝50 Ω.开关S接“1”时，电热壶为________挡位．开关S接“2”时，通电5 min，电流通过R2产生的热量为________J.第4题图三、综合应用题5.(2021枣庄)康康家里有一台电火锅，部分技术参数如下表，图甲是其内部电路的工作原理简图，R1、R2均为阻值不变的加热电阻，通过开关S、S1、S2的通断可实现三个挡位功能的切换，其中S2是能分别与a、b两掷点相连的单刀双掷开关．第5题图额定电压220 V高温挡1 100 W低温挡880 W保温挡××× W(1)电火锅正常工作时，锅内水温随时间变化的图像如图乙所示．若用高温挡把质量为4 kg、初温为50 ℃的水加热到60 ℃，求此过程中水吸收的热量和电火锅的热效率(保留百分号后1位小数)；(2)若改用低温挡给(1)问中的水加热，请比较使用高温挡还是低温挡更节能；(3)求电火锅正常工作时保温挡的电功率．拓展设问(4)康康想让电火锅的高温挡功率变为1 320 W，请你通过计算说明应将R2换为阻值为多大的电阻．6.如图所示是某家用养生壶内部电路简图，R1、R2均为加热电阻，通过旋转旋钮开关可以实现加热和保温两种功能的切换．养生壶加热功率为1 100 W，保温功率为44 W．则加热电阻R1的阻值为________Ω，把500 g水从20 ℃加热到100 ℃，水需要吸收的热量为________J，若不计热量损失，则加热时间为________s(结果精确到1 s)[c水＝4.2×103 J/(kg·℃)]．第6题图7.(2021桂林)某科技小组的同学设计制作了一款自动控温烘干箱，箱内主要电路包括控制电路和工作电路，其原理图如图甲所示．控制电路电源电压为8 V，R为变阻器，Rt为热敏电阻，Rt阻值与箱内气温关系如下表所示．工作电路电源电压为220 V，R0为电热丝，阻值恒为88 Ω，M为电风扇，铭牌上标有“220 V　20 W” 字样，其作用是使箱内空气均匀受热，红、绿指示灯用于分别指示电路加热、待机状态．当控制电路的电流达到0.025 A时，衔铁被电磁铁吸住，工作电路处于待机状态，当控制电路电流减小到某值时，衔铁被释放，工作电路处于加热状态．t/℃3040506070Rt/Ω305245200170150(1)将控制电路中变阻器R的阻值调为120 Ω时，箱内气温最高可达多少摄氏度？ (电磁铁的线圈电阻不计)(2)重新调节变阻器R，同时闭合开关S1、S2，箱内气温与时间关系如图乙所示，若电热丝R0加热空气的效率为80%，衔铁每次被吸住的时长均为300 s，箱内空气质量恒为2.2 kg、比热容为1×103 J/(kg·℃)．求开关S1、S2闭合20 min内，工作电路总共消耗的电能是多少焦耳？ (控制电路、 指示灯及电风扇M产生的电热均不计，指示灯消耗的电能不计)第7题图                 答案1. D　2. D　3. 55.5　电流　4. 加热　600  5. (1)1.68×105 J；84.8%　(2)高温挡更节能　(3)176 W(4)110 Ω   6. 1 056　1.68×105　153　7. 解：(1)由图甲可知，R与Rt串联，当变阻器R的阻值调为120 Ω时，控制电路中的总电阻R总＝＝＝320 Ω热敏电阻的阻值为Rt＝R总－R＝320 Ω－120 Ω＝200 Ω由表格数据可知，热敏电阻的阻值为200 Ω时，对应箱内气温为50 ℃(2)空气由24 ℃被加热到60 ℃时吸收的热量为Q吸1＝cmΔt1＝1×103 J/(kg·℃)×2.2 kg×(60 ℃－24 ℃)＝7.92×104 J因为电热丝R0加热空气的效率为80%，由η＝可知，电热丝R0消耗的电能W1＝＝＝9.9×104 J由I＝可知，工作电路处于加热状态时，R0支路的电流I0＝＝＝2.5 A由W＝UIt可知，R0加热时间t1＝＝＝180 s由题可知，衔铁每次被吸住的时间，即工作电路处于待机状态的时间t2－t1＝300 s空气由54 ℃被加热到60 ℃时吸收的热量为Q吸2＝cmΔt2＝1×103 J/(kg·℃)×2.2 kg×(60 ℃－54 ℃)＝1.32×104 J电热丝R0消耗的电能W2＝＝＝1.65×104 J由W＝UIt可知，R0加热时间t3－t2＝＝＝30 s则工作20 min，R0加热30 s的次数为n＝≈3，所以20 min内，工作电路处于加热状态的时间t＝t1＋3(t3－t2)＝180 s＋3×30 s＝270 s工作电路处于加热状态时，工作电路总功率P总＝P0＋PM＝＋20 W＝570 W，则工作电路消耗的总电能为W总＝P总t＝570 W×270 s＝1.539×105 J
