最新中考物理电学计算：家用电器类（无答案）

这是一份最新中考物理电学计算：家用电器类（无答案），共8页。试卷主要包含了 图甲是某同学家中的家用插线板等内容，欢迎下载使用。

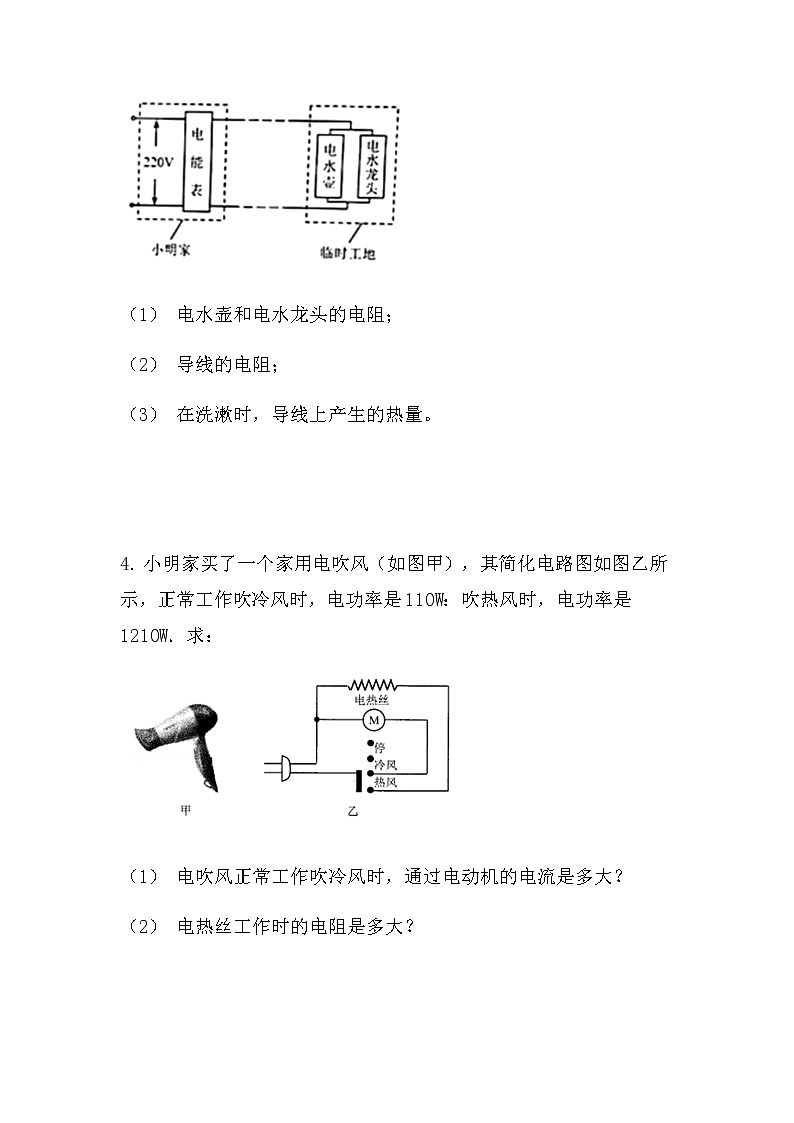

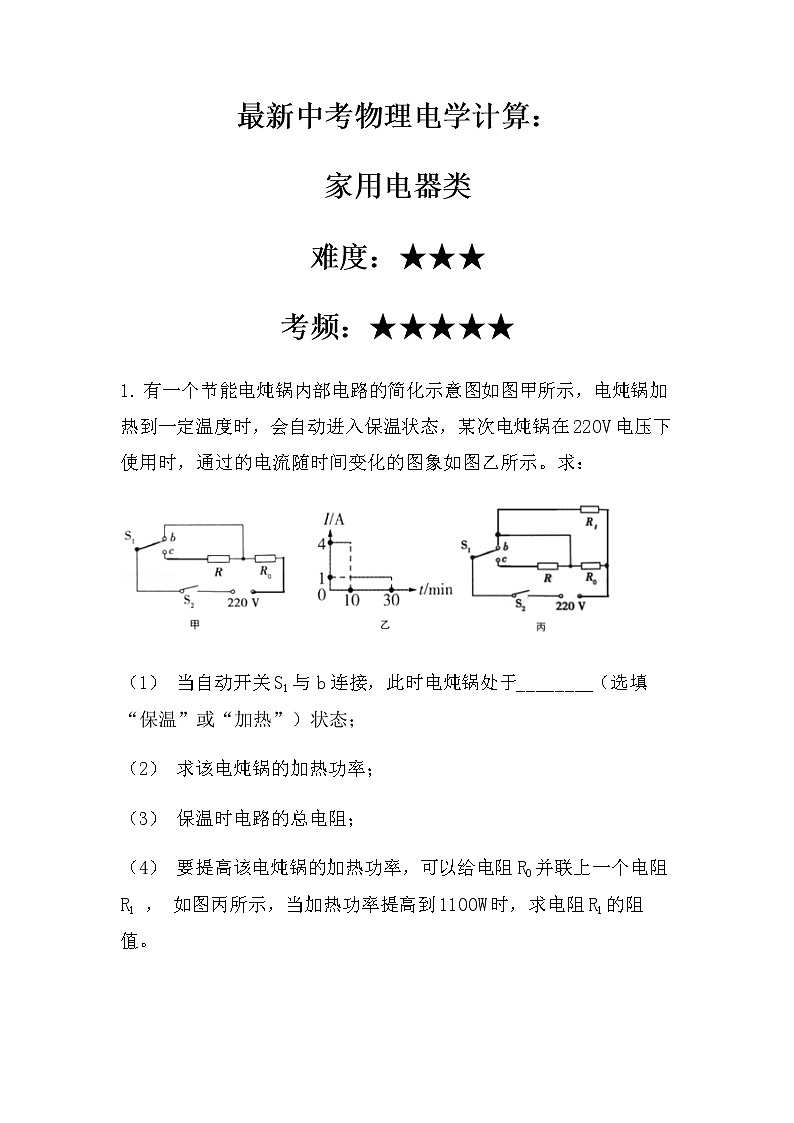

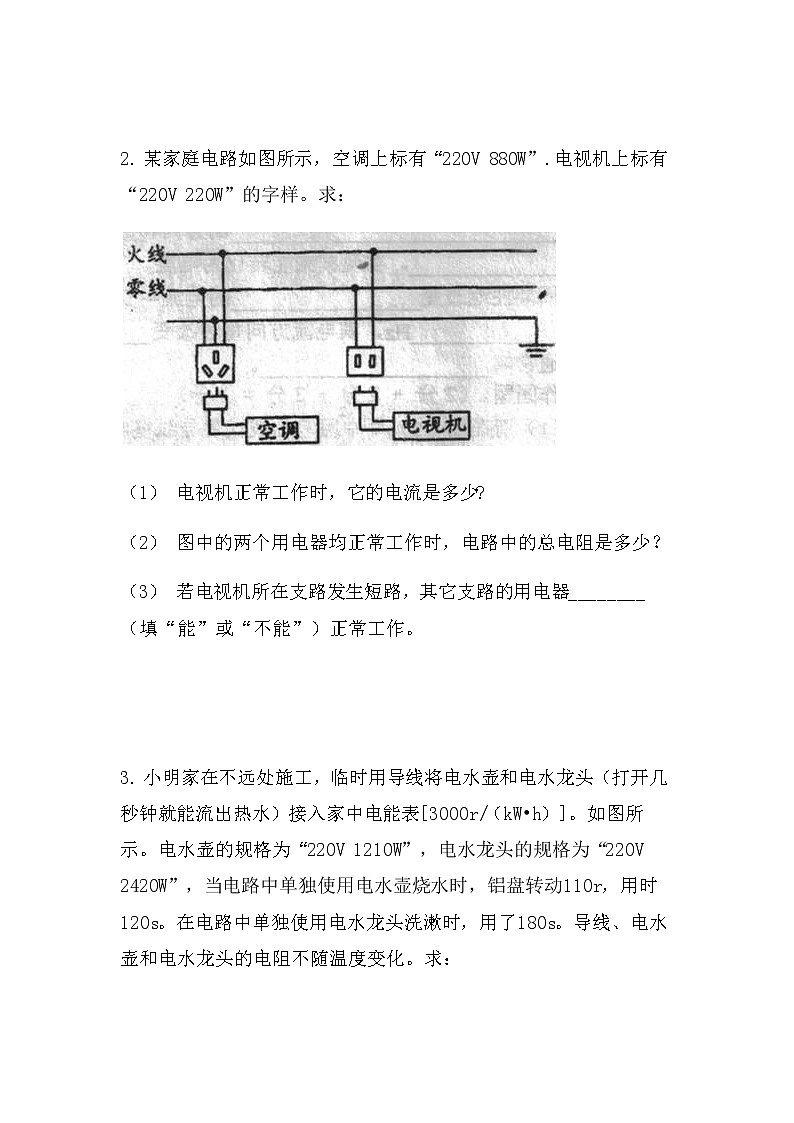

最新中考物理电学计算：家用电器类难度：★★★考频：★★★★★1. 有一个节能电炖锅内部电路的简化示意图如图甲所示，电炖锅加热到一定温度时，会自动进入保温状态，某次电炖锅在220V电压下使用时，通过的电流随时间变化的图象如图乙所示。求：   （1） 当自动开关S1与b连接，此时电炖锅处于________（选填“保温”或“加热”）状态； （2） 求该电炖锅的加热功率； （3） 保温时电路的总电阻； （4） 要提高该电炖锅的加热功率，可以给电阻R0并联上一个电阻R1 ， 如图丙所示，当加热功率提高到1100W时，求电阻R1的阻值。  2. 某家庭电路如图所示，空调上标有“220V 880W”.电视机上标有“220V 220W”的字样。求：   （1） 电视机正常工作时，它的电流是多少? （2） 图中的两个用电器均正常工作时，电路中的总电阻是多少？ （3） 若电视机所在支路发生短路，其它支路的用电器________（填“能”或“不能”）正常工作。   3. 小明家在不远处施工，临时用导线将电水壶和电水龙头（打开几秒钟就能流出热水）接入家中电能表[3000r/（kW•h）]。如图所示。电水壶的规格为“220V 1210W”，电水龙头的规格为“220V 2420W”，当电路中单独使用电水壶烧水时，铝盘转动110r，用时120s。在电路中单独使用电水龙头洗漱时，用了180s。导线、电水壶和电水龙头的电阻不随温度变化。求：   （1） 电水壶和电水龙头的电阻； （2） 导线的电阻； （3） 在洗漱时，导线上产生的热量。  4. 小明家买了一个家用电吹风（如图甲），其简化电路图如图乙所示，正常工作吹冷风时，电功率是110W：吹热风时，电功率是1210W．求：   （1） 电吹风正常工作吹冷风时，通过电动机的电流是多大？ （2） 电热丝工作时的电阻是多大？ （3） 一天，小华断开家中其他所有用电器，只使用电吹风吹热风时，发现家中标有“600r/（kW•h）”的电能表5min转50转，此时电吹风的实际功率是多少？  5. 某家用电热水壶有加热和保温两档，内部电路简化示意图如图甲所示，其中R1和R2均为阻值不变的发热电阻。某次使用该电热水壶烧水过程中，消耗的电功率随时间变化的图象如图乙所示。求：   （1） 该电热水壶加热和保温时的电流之比； （2） 电阻R2的阻值； （3） 给1.2kg的水加热，使水温从20℃升至80℃热水壶的工作效率为90%，需要多长加热时间。  6. 图甲是某家用电熨斗．电路原理如图乙，R1、R2为发热体，R1的阻值为110Ω，通过S1、S2实现温度控制．电源电压为电熨斗的额定电压220V，电熨斗消耗的最大功率为660W．   （1） 只闭合S1 ， 求通过R1的电流； （2） 只闭合S2 ， 求R2在60s内产生的热量； （3） 为适应更多衣料，小明对电路做了改造（如图丙）．当电熨斗控制开关S1、S2处于原低温工作状态不变时，移动滑片P，相应发热体的功率可在原功率的25%~100%之间变化．求滑动变阻器最大阻值至少为多少？  7. 图甲是某同学家中的家用插线板 （1） 在乙图画出插线板内部开关和两插的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220V电压；  （2） 把“220V 880W”的电熨斗插入插座，在额定电压下工作： ①流过电熨斗的电流多大？  ②电熨斗电阻多大？  ③电熨斗多少小时消耗4.4kWh的电能？  （3） 若该同学家中的电能表参数如图丙所示：   ①请通过计算说明能否让两台“220V  1100W”电暖器和上述电熨斗同时工作；  ②若能同时工作，请计算它们同时工作15分钟时电能表转盘转过的圈数？  8. 如图甲是某电子秤的原理图，m是质量表（电阻忽略不计），秤盘与压杆质量均忽略不计，电源电压10V，R0为定值电阻。当电路中的电流大于40mA时，气电保护开关S自动断开。图乙所示是压力传感器R的阻值随所受压力F变化的图像。图中质量表m用电流表改装的。   （1） m=0时，此时电路中电流为20mA，求定值电阻R0的阻值。     （2） 该电子秤能称量的最大质量为多少？（g＝10N/kg）  9. 图1为某电烤箱的铭牌，高温挡额定功率模糊不清。如图2虚线内所示是电烤箱内部的简化电路图，R1和R2均为电热丝，R2＝72.6Ω．电烤箱开关接1时是低温挡，接2时是高温挡。求：   （1） 电烤箱在低温挡正常工作10min电流做的功。 （2） R1的阻值。 （3） 在某用电高峰期，若家庭电路中只有电烤箱在高温挡工作，发现标有“3000imp/（kW•h）”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压。  10. 兴趣小组同学在实验室模仿工程师做“钢梁承重后的下垂量h”的测试，小组同学用厚钢尺制成了一座跨度为s的桥梁（如图1），并设计了一个方便读取“厚钢尺桥梁受压后下垂量”的测试仪，测试仪由压力传感器R与外部电路组成，（如图2）。已测得跨度为s时，在一定范围内，其下垂量h与压力F满足关系h＝kF，k＝1×10﹣3m/N；电路中电源电压恒为12V，电阻R0＝10Ω，电流表量程为0～0.6A．传感器电阻R与压力F的关系图象如图3，忽略传感器与梁自重产生的影响。求：   （1） 当压力F＝0时，电路中的电流； （2） 电流表显示电流为0.4A时，桥梁的下垂量； （3） 当压力F＝32N时，电阻R0的功率。
