2022年中考物理二轮专题训练+欧姆定律综合计算

专题训练  欧姆定律综合计算

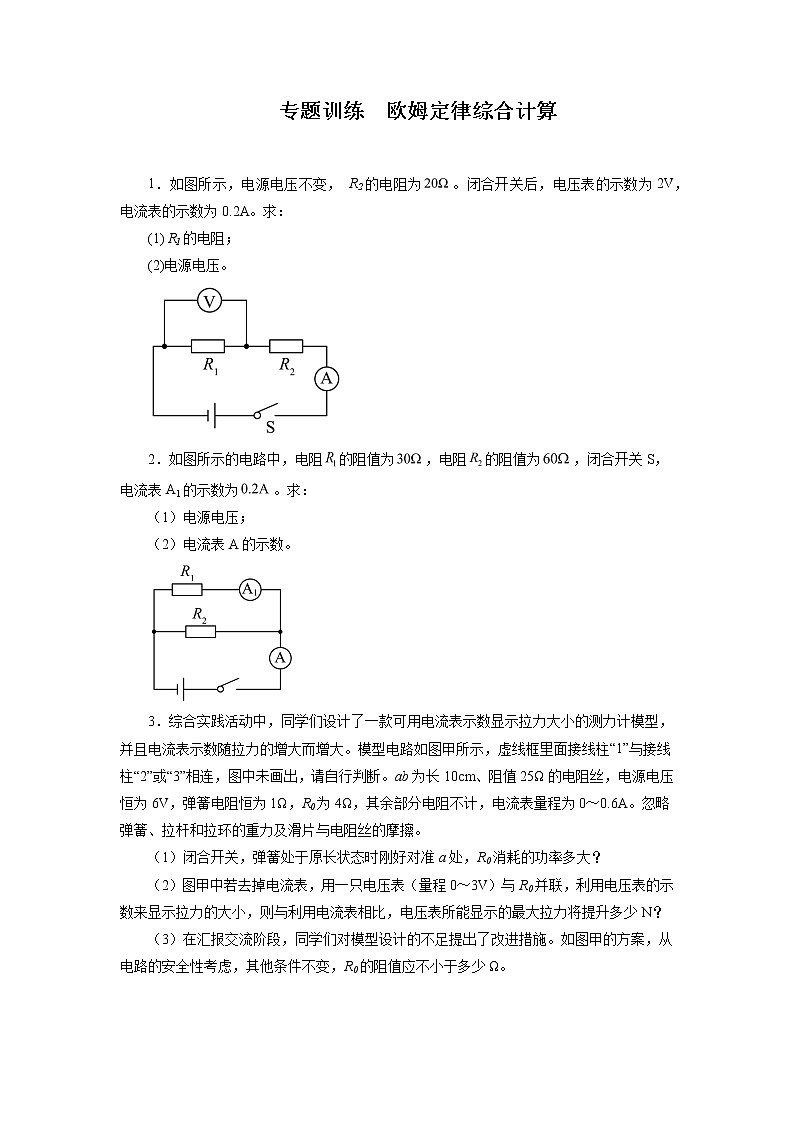

1．如图所示，电源电压不变， R2的电阻为。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：

(1) R1的电阻；

(2)电源电压。

2．如图所示的电路中，电阻的阻值为，电阻的阻值为，闭合开关S，电流表A1的示数为。求：

（1）电源电压；

（2）电流表A的示数。

3．综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，并且电流表示数随拉力的增大而增大。模型电路如图甲所示，虚线框里面接线柱“1”与接线柱“2”或“3”相连，图中未画出，请自行判断。ab为长10cm、阻值25Ω的电阻丝，电源电压恒为6V，弹簧电阻恒为1Ω，R0为4Ω，其余部分电阻不计，电流表量程为0～0.6A。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。

（1）闭合开关，弹簧处于原长状态时刚好对准a处，R0消耗的功率多大？

（2）图甲中若去掉电流表，用一只电压表（量程0～3V）与R0并联，利用电压表的示数来显示拉力的大小，则与利用电流表相比，电压表所能显示的最大拉力将提升多少N？

（3）在汇报交流阶段，同学们对模型设计的不足提出了改进措施。如图甲的方案，从电路的安全性考虑，其他条件不变，R0的阻值应不小于多少Ω。

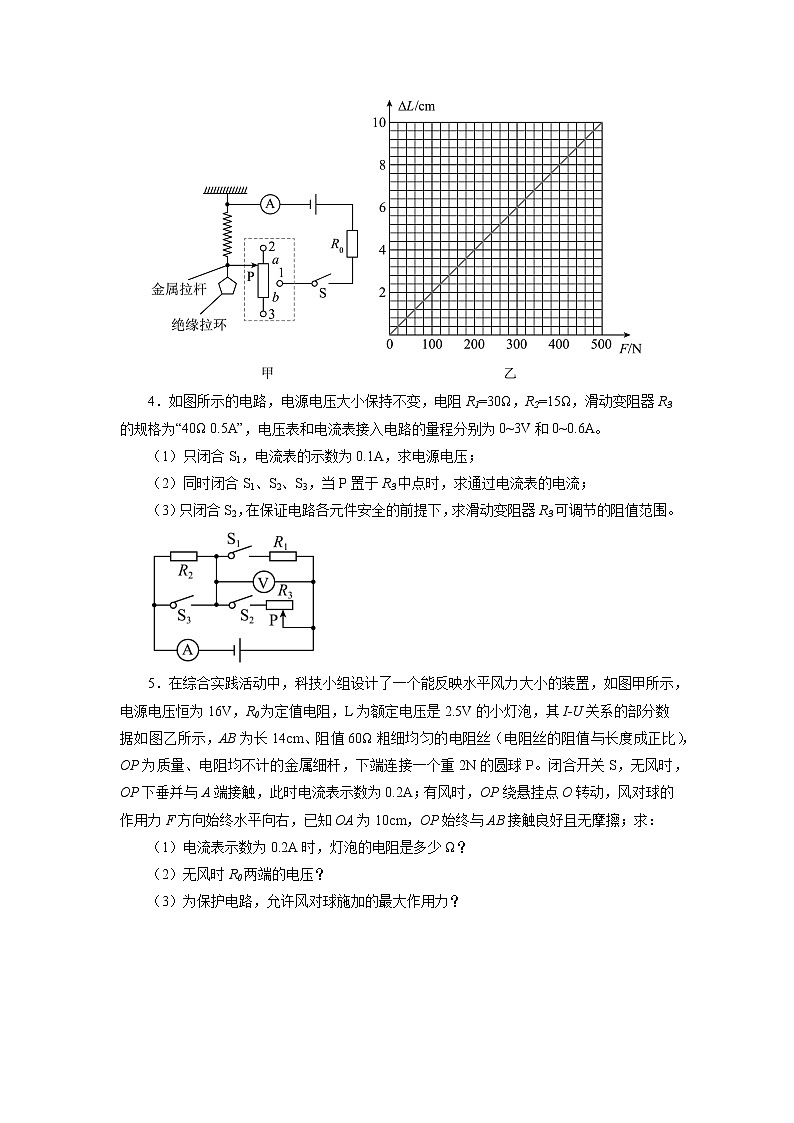

4．如图所示的电路，电源电压大小保持不变，电阻R1=30Ω，R2=15Ω，滑动变阻器R3的规格为“40Ω 0.5A”，电压表和电流表接入电路的量程分别为0~3V和0~0.6A。

（1）只闭合S1，电流表的示数为0.1A，求电源电压；

（2）同时闭合S1、S2、S3，当P置于R3中点时，求通过电流表的电流；

（3）只闭合S2，在保证电路各元件安全的前提下，求滑动变阻器R3可调节的阻值范围。

5．在综合实践活动中，科技小组设计了一个能反映水平风力大小的装置，如图甲所示，电源电压恒为16V，R0为定值电阻，L为额定电压是2.5V的小灯泡，其I-U关系的部分数据如图乙所示，AB为长14cm、阻值60Ω粗细均匀的电阻丝（电阻丝的阻值与长度成正比），OP为质量、电阻均不计的金属细杆，下端连接一个重2N的圆球P。闭合开关S，无风时，OP下垂并与A端接触，此时电流表示数为0.2A；有风时，OP绕悬挂点O转动，风对球的作用力F方向始终水平向右，已知OA为10cm，OP始终与AB接触良好且无摩擦；求：

（1）电流表示数为0.2A时，灯泡的电阻是多少Ω？

（2）无风时R0两端的电压？

（3）为保护电路，允许风对球施加的最大作用力？

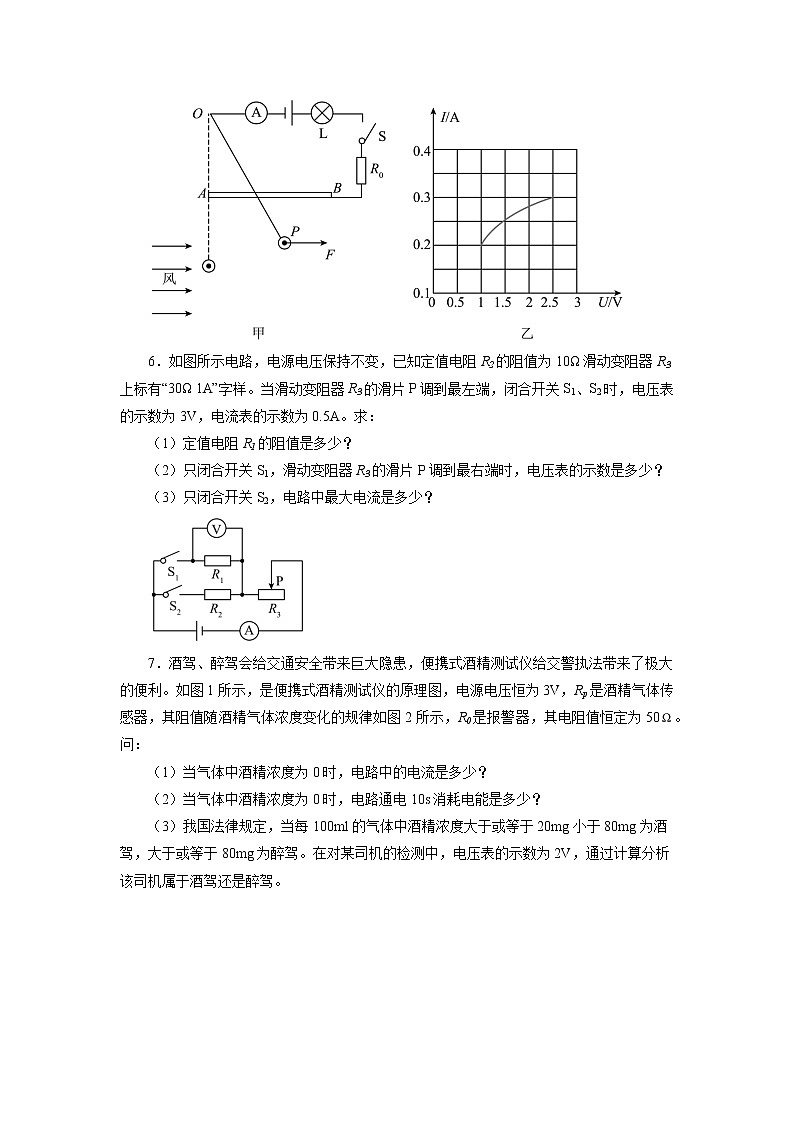

6．如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Ω滑动变阻器R3上标有“30Ω 1A”字样。当滑动变阻器R3的滑片Р调到最左端，闭合开关S1、S2时，电压表的示数为3V，电流表的示数为0.5A。求：

（1）定值电阻R1的阻值是多少？

（2）只闭合开关S1，滑动变阻器R3的滑片Р调到最右端时，电压表的示数是多少？

（3）只闭合开关S2，电路中最大电流是多少？

7．酒驾、醉驾会给交通安全带来巨大隐患，便携式酒精测试仪给交警执法带来了极大的便利。如图1所示，是便携式酒精测试仪的原理图，电源电压恒为3V，Rp是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图2所示，R0是报警器，其电阻值恒定为50。问：

（1）当气体中酒精浓度为0时，电路中的电流是多少？

（2）当气体中酒精浓度为0时，电路通电10s消耗电能是多少？

（3）我国法律规定，当每100ml的气体中酒精浓度大于或等于20mg小于80mg为酒驾，大于或等于80mg为醉驾。在对某司机的检测中，电压表的示数为2V，通过计算分析该司机属于酒驾还是醉驾。

8．如图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知：电源电压为6V且保持不变，定值电阻R0为4Ω。当闭合开关S后，电压表示数为2V时，求：

（1）通过R0的电流。

（2）电阻R的阻值。

（3）若电压表的量程为0-3V，为保证电路安全工作，当电压表示数为最大值3V时电阻R的阻值变为多少？空气质量指数最大为多少？

9．如图甲电路中，电源电压保持不变，R0、R1均为定值电阻（R1允许通过电阻的最大电流为0.5A），电阻R2为滑动变阻器（1A、 10Ω），电流表的量程为0~0.6A。闭合开关S，改变R2的阻值，两电压表示数与电流表示数变化关系如图乙，当滑片在b端时电流表示数为0.3A。求：

（1）R1的阻值；

（2）若滑片置于变阻器的中点位置，电流表示数为0.4A，求电源电压U和R0的阻值；

（3）为了电路中各元件的安全，求滑动变阻器R2的最小值。

10．在如图所示的电路中，电源电压保持不变，灯泡标有“6V 3W”字样，闭合开关S，当滑片P滑至a点时，灯泡正常发光，电压表V1的示数为9V；当滑片P滑至b点时，电压表V1的示数为9.6V，电压表V2的示数为7.2V。（灯丝电阻不变）求：

（1）小灯泡电阻；

（2）电源电压；

（3）R0的阻值。

11．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V，求：

（1）R1的阻值为多少Ω？

（2）电源电压U为多少V？

（3）R2的阻值为多少Ω？

12．学完《欧姆定律》后，张老师布置了实践性作业：利用所学电学知识，设计一个电子身高测量仪。图中是小芳设计的电路，电源电压为6V，定值电阻R0为20Ω，测试过程中发现电压表的示数与身高的关系如表所示：

（1）电路中的最大电流是多少？

（2）身高180cm的同学站立时，此时滑动变阻器接入电路的电阻值多大？

参考答案

1．(1)；(2)

2．（1）6V；（2）0.3A

3．（1）0.16W；（2）40；（3）9

4．（1）4.5V；（2）0.375A；（3）0~30Ω

5．（1）5Ω；（2）3V；（3）1.4N

6．（1）15Ω；（2）1V；（3）0.3A

7．（1）；（2）；（3）属于醉驾

8．（1）0.5A；（2）8Ω；（3）4Ω，50

9．（1）8Ω；（2）6V， 2Ω；（3）2Ω

10．（1）12Ω；（2）10.2V或12V；（3）2.4Ω或6Ω

11．（1）10Ω；（2）8V；（3）5Ω。

12．（1）0.3A；（2）40Ω
