2022年人教版物理中考专题训练 欧姆定律及相关计算

这是一份2022年人教版物理中考专题训练 欧姆定律及相关计算，共7页。试卷主要包含了图示为电阻A和B的I－U图象等内容，欢迎下载使用。

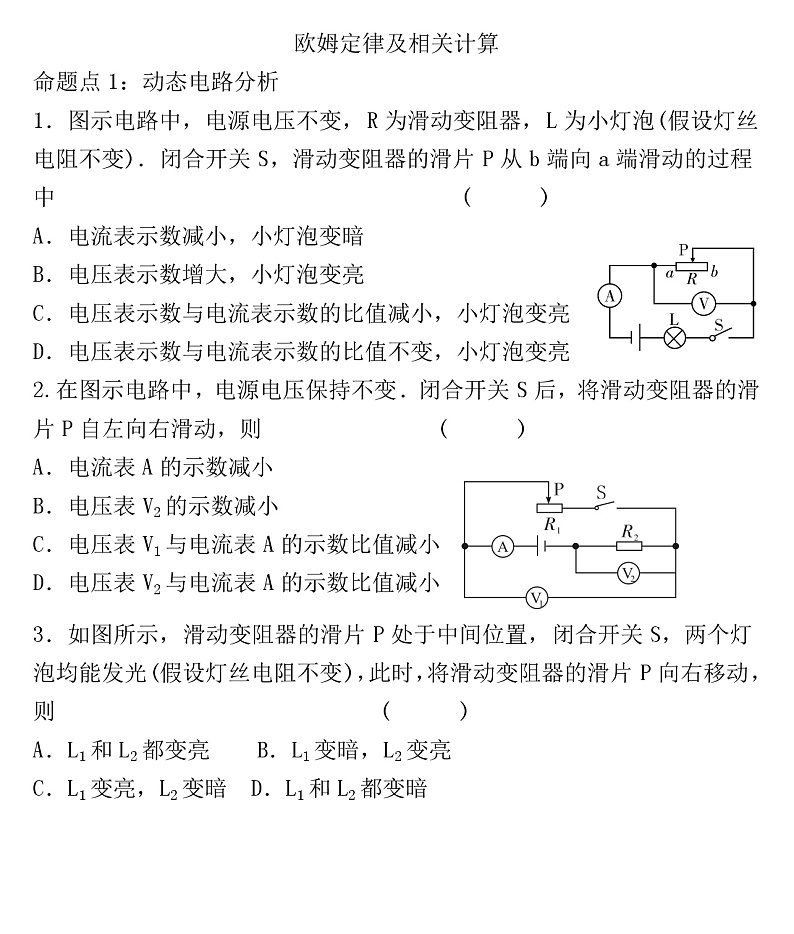

1．图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中 ( )
A．电流表示数减小，小灯泡变暗
B．电压表示数增大，小灯泡变亮
C．电压表示数与电流表示数的比值减小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
2.在图示电路中，电源电压保持不变．闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则 ( )
A．电流表A的示数减小
B．电压表V2的示数减小
C．电压表V1与电流表A的示数比值减小
D．电压表V2与电流表A的示数比值减小
3．如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则 ( )
A．L1和L2都变亮 B．L1变暗，L2变亮
C．L1变亮，L2变暗 D．L1和L2都变暗

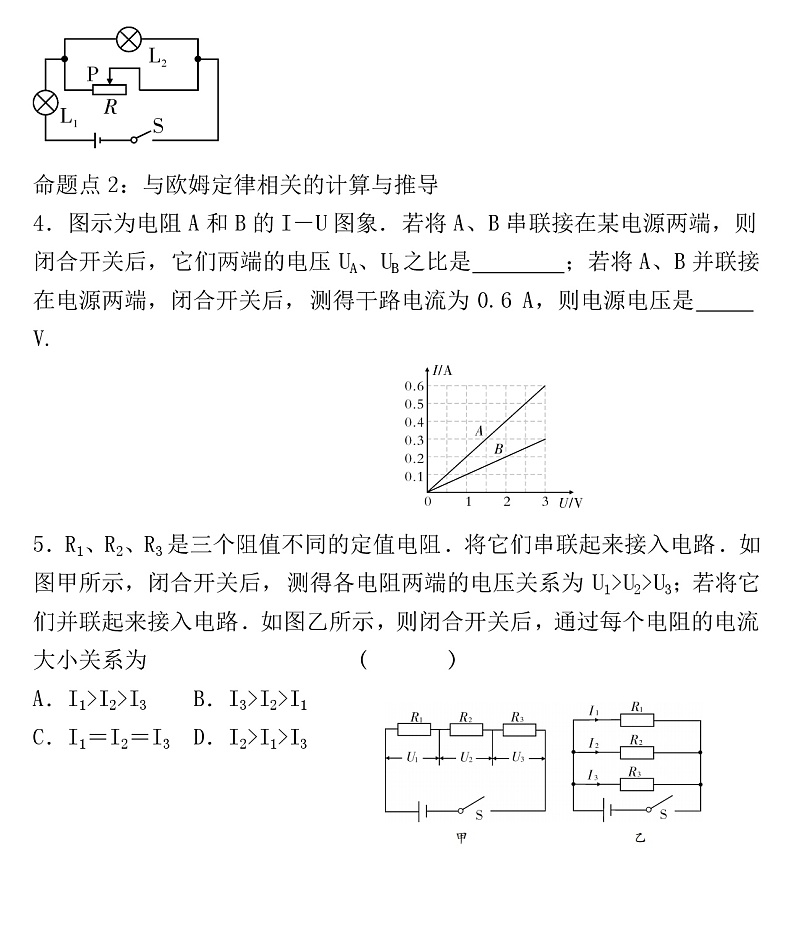

命题点2：与欧姆定律相关的计算与推导
4．图示为电阻A和B的I－U图象．若将A、B串联接在某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 ；若将A、B并联接在电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是 V.
5．R1、R2、R3是三个阻值不同的定值电阻．将它们串联起来接入电路．如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路．如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为 ( )
A．I1>I2>I3 B．I3>I2>I1
C．I1＝I2＝I3 D．I2>I1>I3

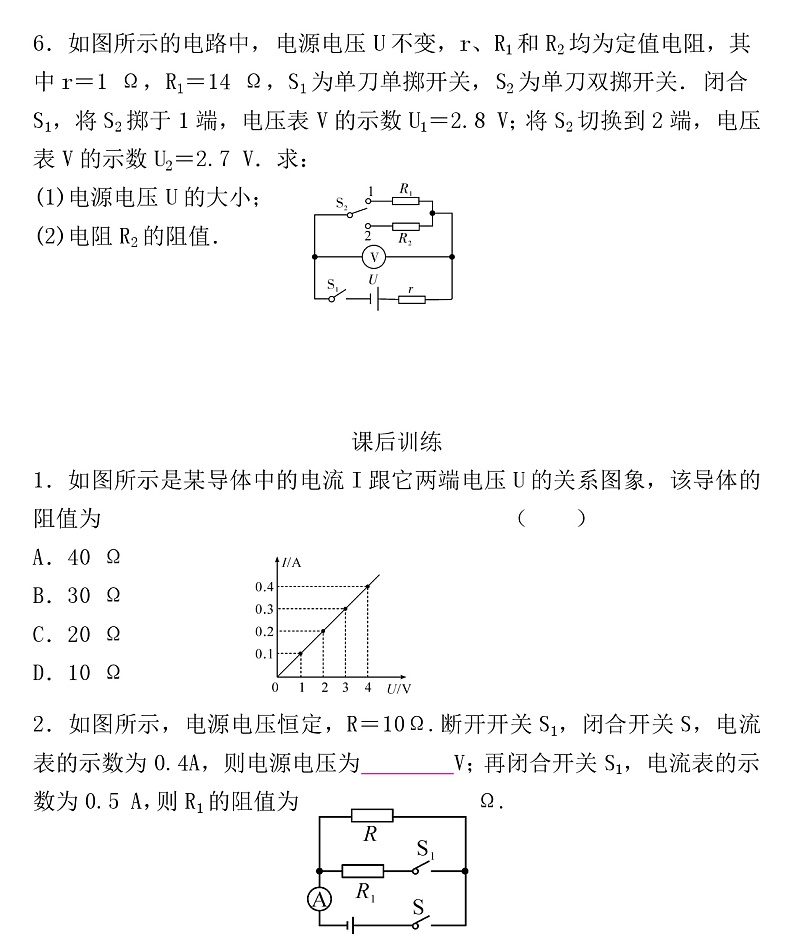

6．如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r＝1 Ω，R1＝14 Ω，S1为单刀单掷开关，S2为单刀双掷开关．闭合S1，将S2掷于1端，电压表V的示数U1＝2.8 V；将S2切换到2端，电压表V的示数U2＝2.7 V．求：
(1)电源电压U的大小；
(2)电阻R2的阻值．
课后训练
1．如图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为 （ ）
A．40 Ω
B．30 Ω
C．20 Ω
D．10 Ω
2．如图所示，电源电压恒定，R＝10Ω.断开开关S1，闭合开关S，电流表的示数为0.4A，则电源电压为 V；再闭合开关S1，电流表的示数为0.5 A，则R1的阻值为 Ω.
3．已知R1>R2，在如图所示的四种连接方式中，阻值最大的是（ ）

4．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2 A，再闭合开关S1，电流表的示数变化了0.3 A．此时通过R1的电流为I1，通过R2的电流为I2，则I1∶I2＝ ，R1∶R2＝ .
5.如图所示的电路中，电源电压为13.5 V，调节滑动变阻器滑片P从最右端b移动到最左端a，电流表示数由0.18A变为0.54 A，则定值电阻R0＝ Ω，滑片位于b点时电压表示数为
V.
6.如图所示的电路中，电压U保持不变，电阻R1＝R2.开关S断开时，电流表的示数为I1；开关S闭合时，电流表的示数为I2，则I1∶I2＝__ __.
7.如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻．当开关S闭合，S1、S2断开时，电流表A的示数为0.2 A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4 A；当开关S、S1、S2都闭合时，电流表A的示数为0.5 A，则R1∶R3 ＝ .
8.将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变．图乙为电阻R和灯泡L的I－U图象．闭合开关S，电流表示数为0.3 A，则电源电压为 V，电阻R的阻值为 Ω.
9.如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示．则可判断电源电压是 V，变阻器的最大阻值是 Ω.
C
C
B
1:2 2
B
6.解：(1)将S2掷于1端，r和R1串联，电路中的电流：
I＝I1＝eq \f(U1,R1)＝eq \f(2.8 V,14 Ω)＝0.2 A.
电阻r两端的电压：
Ur＝Ir＝0.2 A×1 Ω＝0.2 V.
电源电压：
U＝U1＋Ur＝2.8 V＋0.2 V＝3.0 V.
(2)将S2切换到2端，r和R2串联，r两端电压：
Ur′＝U－U2＝3.0 V－2.7 V＝0.3 V.
电路中的电流：
I′＝eq \f(Ur′,r)＝eq \f(0.3 V,1 Ω)＝0.3 A.
电阻R2的电阻：
R2＝eq \f(U2,I′)＝eq \f(2.7 V,0.3 A)＝9 Ω.
课后训练
D
4 40
A
2:3 3:2
25 9
1:2
1:1
8 20
12 16
