    2021年中考物理二轮复习——计算专题(欧姆定律)基础训练

    展开
    这是一份2021年中考物理二轮复习——计算专题(欧姆定律)基础训练,共10页。试卷主要包含了如图所示,R1=20Ω,人体是导体等内容,欢迎下载使用。

    (1)电路中的电流;
    (2)电阻R2的电阻值。

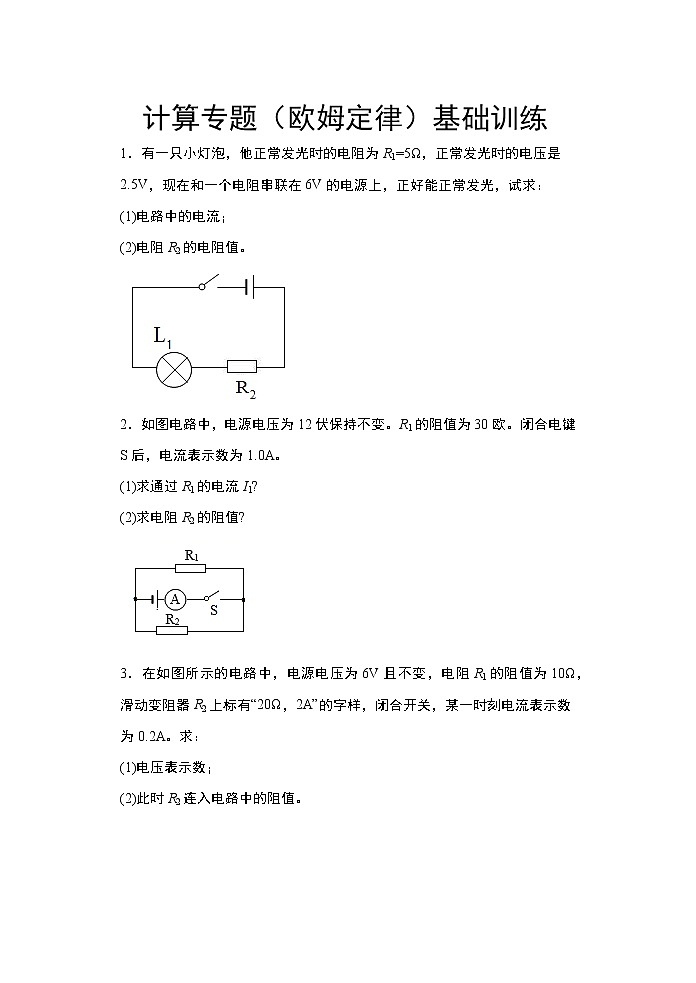

    2.如图电路中,电源电压为12伏保持不变。R1的阻值为30欧。闭合电键S后,电流表示数为1.0A。
    (1)求通过R1的电流I1?
    (2)求电阻R2的阻值?
    3.在如图所示的电路中,电源电压为6V且不变,电阻R1的阻值为10Ω,滑动变阻器R2上标有“20Ω,2A”的字样,闭合开关,某一时刻电流表示数为0.2A。求:
    (1)电压表示数;
    (2)此时R2连入电路中的阻值。

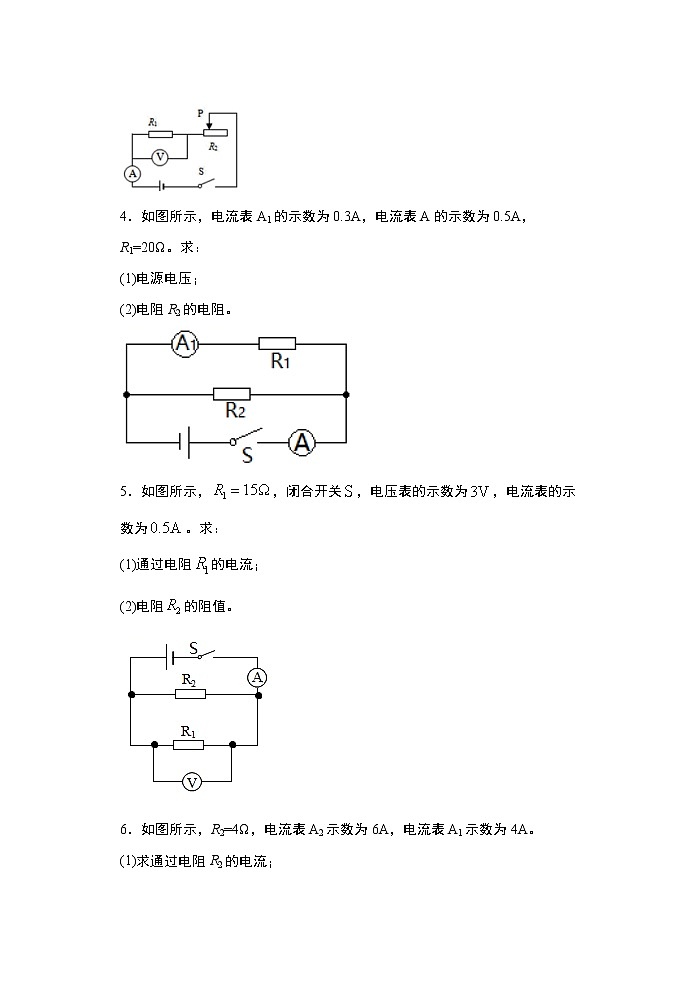

    4.如图所示,电流表A1的示数为0.3A,电流表A的示数为0.5A,R1=20Ω。求:
    (1)电源电压;
    (2)电阻R2的电阻。
    5.如图所示,,闭合开关,电压表的示数为,电流表的示数为。求:
    (1)通过电阻的电流;
    (2)电阻的阻值。
    6.如图所示,R2=4Ω,电流表A2示数为6A,电流表A1示数为4A。
    (1)求通过电阻R2的电流;
    (2)求电源的电压U;
    (3)求电阻的R1阻值。

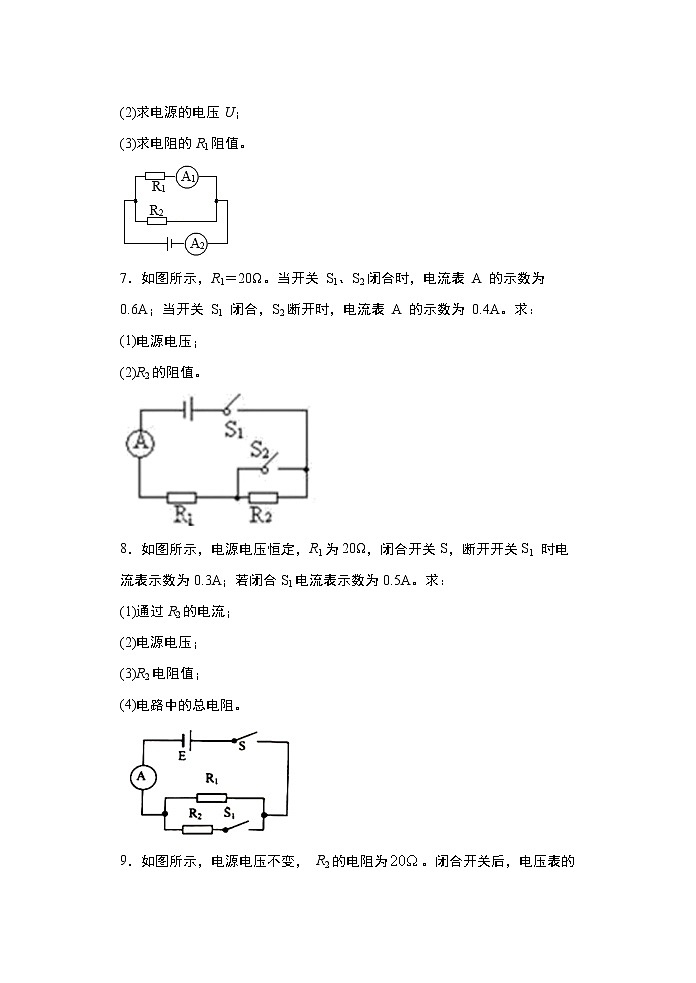

    7.如图所示,R1=20Ω。当开关 S1、S2闭合时,电流表 A 的示数为 0.6A;当开关 S1 闭合,S2断开时,电流表 A 的示数为 0.4A。求:
    (1)电源电压;
    (2)R2的阻值。
    8.如图所示,电源电压恒定,R1为20Ω,闭合开关S,断开开关S1 时电流表示数为0.3A;若闭合S1电流表示数为0.5A。求:
    (1)通过R2的电流;
    (2)电源电压;
    (3)R2电阻值;
    (4)电路中的总电阻。
    9.如图所示,电源电压不变, R2的电阻为。闭合开关后,电压表的示数为2V,电流表的示数为0.2A。求:
    (1) R1的电阻;
    (2)电源电压。
    10.人体是导体。下表是通过人体的电流值和相应的人体反应:
    皮肤干燥的人两手间的电阻约为1x105Ω,当皮肤潮湿时,电阻可能降到1.5x103Ω,则皮肤潮湿时,只要在两手间加多大电压就可能会使人有触电感觉。
    11.如图所示的电路中,电源电压若保持不变,=4Ω,=6Ω。如果开关、都断开时,电流表的示数为0.6A,那么电源电压是多少V,如果开关、都闭合时,电流表的示数为2A,那么的阻值是多少Ω。
    12.如图所示,电源电压为16V,且保持不变,已知滑动变阻器R3的最大阻值为20Ω,定值电阻R2=15Ω,电流表的量程为0.6A。
    (1)S、S1闭合,S2断开,将滑动变阻器的滑片P移到a端时,读出电压表的示数为8V,求电流表示数和电阻R1的阻值;
    (2)S、S2闭合,S1断开,移动滑动变阻器滑片P,此时读出电压表的示数为6V,求此时R3的阻值。
    13.为反对浪费。响应“光盘行动”,小明为自助餐厅的餐桌设计了“光盘仪”。餐盘放在载盘台上,若盘内剩余食物的质量达到或超过规定值,人一但离开餐桌,提示器就会发出提示音,其原理如图所示。电源电压3V不变,提示器的电阻R0恒为50Ω,传感器R0的阻值随载盘台所载质量变化的关系如下表所示,开关S闭合后,问:
    (1)根据表中数据,当载盘台所载质量为100g时电路中的电流是多少?
    (2)在第(l)问的基础上,通电5s电流通过R1产生的热量是多少?
    (3)当电路中的电流达到0.03A时,提示器会发出提示音。若空餐盘质量为100g,此时盘内剩余食物的质量是多少?
    14.如图甲所示,电源电压保持不变,闭合开关S时,滑动变阻器的滑片P从b端滑到a端,电压表示数U与电流表示数I的变化关系如图乙所示,求:
    (1)电源电压;
    (2)定值电阻R的阻值;
    (3)滑动变阻器的阻值范围是多少Ω?
    15.在图所示的电路中,电源电压保持不变,灯泡L1的电阻为10Ω,只闭合开关S1时,电流表的示数为0.4A.闭合开关S1、S2.时,电流表的示数变化了0.5A(假设灯泡电阻不随温度变化) 求:
    (1)通过L2的电流.
    (2)电源电压.
    (3)灯泡L2的电阻.
    16.随着科技的发展,使用更方便、更安全的电子温度计(如图甲所示)开始走入千家万户。电子温度计是利用半导体热敏电阻的阻值随温度的升高而减小的特性制成的,图乙是它的工作原理图。已知电源电压为6V且保持不变,R0为定值电阻,Rt为热敏电阻,其阻值随环境温度变化的规律如图丙所示。
    (1)当环境温度为20℃时电流表示数是0.15A,求R0的电阻值;
    (2)若电流表的量程为0~0.3A,则该电子温度计能测量的最高环境温度是多少?
    17.如图所示电路,灯L1和L2分别标有“6V 0.2A”和“2V 0.2A”。电源电压及灯丝电阻保持不变。当开关S1、S2、S3闭合,S4打开时,灯L1恰能正常发光;当开关S1、S2、S4闭合,S3打开,滑动变阻器的滑片P位于a点时,灯L1也能正常发光;滑动变阻器的滑片P位于b点时,灯L1的功率是额定功率的;当开关S1、S3闭合,S2、S4打开时,灯L1的功率是额定功率的。求:
    (1)电源电压;
    (2)电阻R2的阻值;
    (3)滑动变阻器滑片P位于a点和b点时接入电路的电阻阻值;
    (4)电流表在以上状态中的最大电流和最小电流。
    18.如图所示,电源电压恒定,小灯泡上标有“2.5V 0.5A”的字样(2.5V为小灯泡正常发光时它的两端电压,超此电压,小灯泡将烧坏断路;0.5A是小灯泡正常发光时的电流),滑动变阻器R2的最大阻值为45Ω,电流表量程0﹣3A,求:
    (1)小灯泡正常发光时的电阻;
    (2)断开开关S1,闭合开关S、S2、S3,将滑片P移到距a端的长度总长为ab的三分之一位置时,小灯泡L恰好正常发光,电源电压是多少?
    (3)断开开关S2,闭合开关S、S1、S3,将滑片P移到a端时,电流表示数为1A,此时电压表示数是多少?定值电阻R1的阻值是多少?
    (4)假设各元件完好,若断开开关S1、S3,闭合开关S、S2,为不损坏元件,滑动变阻器接入电路的阻值范围是多少?
    19.如图所示,电源电压保持不变,R1=25 Ω,小灯泡L的规格为“2.5 V 0.3 A”(不考虑灯丝电阻变化)。
    (1)若S闭合,S1、S2都断开,此时小灯泡两端电压为2.5 V,求电源电压;
    (2)若S、S1、S2都闭合时,电流表示数变为0.6 A,求R2的阻值。
    20.如图所示的电路中,电源电压恒定,定值电阻R1=10。闭合开关S1、S2,断开开关S3时,电压表的示数为6V,电流表的示数为0.2A;闭合开关S1、S3,断开开关S2时,电压表的示数是。求:
    (1)电源电压;
    (2)定值电阻R2、R3的阻值;
    (3)用导线代替电压表连接电路,闭合开关S1、S2、S3时,电流表的示数。
    1.(1)0.5A;(2)
    2.①0.4安;②20欧
    3.(1) 2V;(2)20Ω
    4.(1)6V;(2)30Ω
    5.(1)0.2A;(2)10Ω
    6.(1)2A;(2)8V;(3)2Ω
    7.(1)12V;(2)10Ω
    8.(1) 0.2A;(2) 6V;(3) 30Ω;(4) 12Ω
    9.(1);(2)
    10.15V
    11.6 12
    12.(1)0.4A,20Ω;(2)9Ω
    13.(1)0.02A;(2)2J;(3)50g
    14.(1)9V;(2)6Ω;(3)0~12Ω
    15.(1)0.1A;(2)4V;(3);
    16.(1) 10Ω;(2) 100℃
    17.(1)8V;(2) 10Ω;(3) Ra =10Ω;Rb=50Ω;(4)0.2A,0.1A
    18.(1)5Ω;(2)10V;(3)10V,10Ω;(4)5Ω~45Ω
    19.(1)10V;(2)50Ω
    20.(1) 8V;(2)20、30;(3)1.2A。
    电流(毫安)
    10
    30
    100
    人体反应
    触电感觉,人可挣脱
    感到剧痛,神经麻木
    短时间内使人心跳停止
    载盘台所载质量m/g
    100
    110
    120
    130
    140
    150
    160

    传感器R1/Ω
    100
    90
    80
    70
    60
    50
    40
