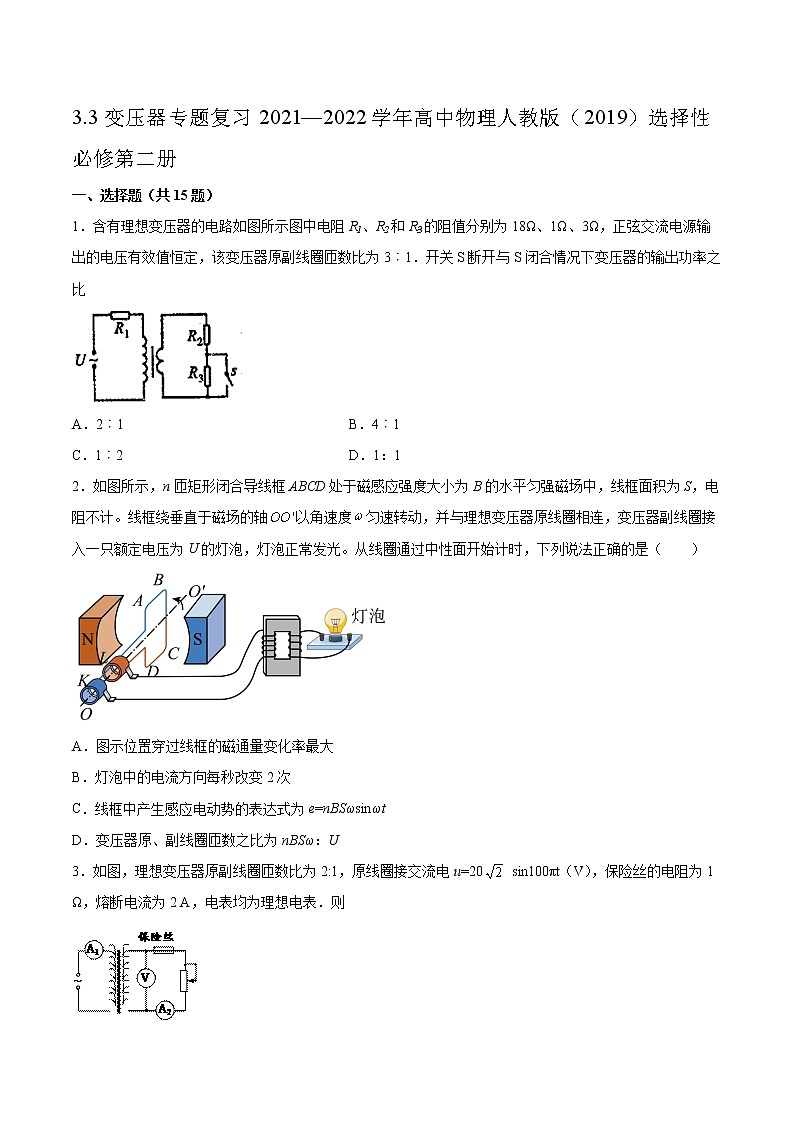

一、选择题(共15题)
1.含有理想变压器的电路如图所示图中电阻R1、R2和R3的阻值分别为18Ω、1Ω、3Ω,正弦交流电源输出的电压有效值恒定,该变压器原副线圈匝数比为3︰1.开关S断开与S闭合情况下变压器的输出功率之比
A.2︰1 B.4︰1
C.1︰2 D.1:1
2.如图所示,n匝矩形闭合导线框ABCD处于磁感应强度大小为B的水平匀强磁场中,线框面积为S,电阻不计。线框绕垂直于磁场的轴以角速度匀速转动,并与理想变压器原线圈相连,变压器副线圈接入一只额定电压为U的灯泡,灯泡正常发光。从线圈通过中性面开始计时,下列说法正确的是( )
A.图示位置穿过线框的磁通量变化率最大
B.灯泡中的电流方向每秒改变2次
C.线框中产生感应电动势的表达式为e=nBSωsinωt
D.变压器原、副线圈匝数之比为nBSω:U

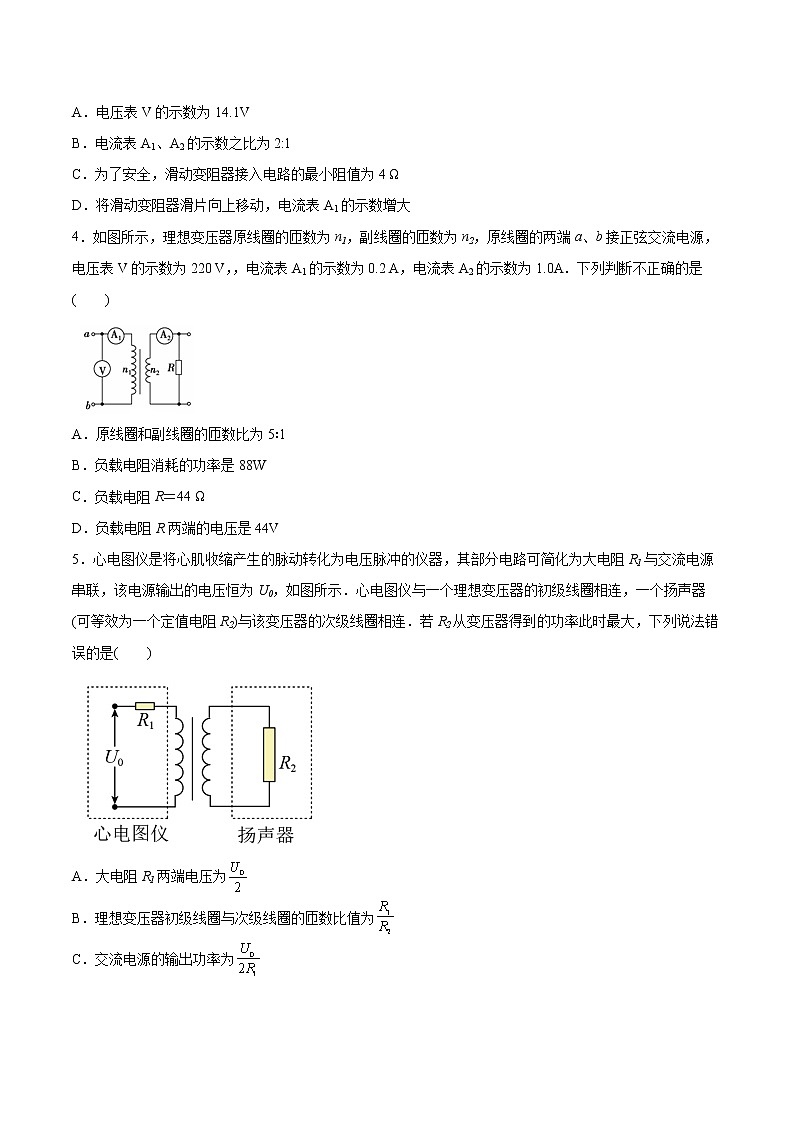

3.如图,理想变压器原副线圈匝数比为2:1,原线圈接交流电u=20 sin100πt(V),保险丝的电阻为1 Ω,熔断电流为2 A,电表均为理想电表.则
A.电压表V的示数为14.1V
B.电流表A1、A2的示数之比为2:1
C.为了安全,滑动变阻器接入电路的最小阻值为4 Ω
D.将滑动变阻器滑片向上移动,电流表A1的示数增大
4.如图所示,理想变压器原线圈的匝数为n1,副线圈的匝数为n2,原线圈的两端a、b接正弦交流电源,电压表V的示数为220 V,,电流表A1的示数为0.2 A,电流表A2的示数为1.0A.下列判断不正确的是( )
A.原线圈和副线圈的匝数比为5∶1
B.负载电阻消耗的功率是88W
C.负载电阻R=44 Ω
D.负载电阻R两端的电压是44V
5.心电图仪是将心肌收缩产生的脉动转化为电压脉冲的仪器,其部分电路可简化为大电阻R1与交流电源串联,该电源输出的电压恒为U0,如图所示.心电图仪与一个理想变压器的初级线圈相连,一个扬声器(可等效为一个定值电阻R2)与该变压器的次级线圈相连.若R2从变压器得到的功率此时最大,下列说法错误的是( )
A.大电阻R1两端电压为
B.理想变压器初级线圈与次级线圈的匝数比值为
C.交流电源的输出功率为
D.通过扬声器的电流为
6.如图甲所示,理想变压器原线圈接图乙所示的正弦交流电,副线圈与理想电压表、理想电流表、热敏电阻Rt(阻值随温度的升高而减小)及定值电阻R1组成闭合电路.则以下判断正确的是( )
A.变压器原线圈中交流电压u的表达式u=36sin 100πt V
B.Rt处温度升高时,Rt消耗的功率变大
C.Rt处温度升高时,变压器的输入功率变大
D.Rt处温度升高时,电压表和电流表的示数均变大
7.一理想变压器原、副线圈匝数比.原线圈两端接一正弦式交变电流,其电压随时间变化的规律如图所示.当副线圈仅接入一个100的纯电阻用电器时,用电器恰能正常工作.则
A.该用电器的额定电压为100V
B.该用电器的额定电压为60V
C.变压器的输入功率是36W
D.原线圈中的电流是0. 60A
8.理想变压器连接灯泡和滑动变阻器的电路如图所示,M、N端连接一个稳压交流电源,三个灯泡L1、L2和L3接入电路中发光,当滑动变阻器的滑片P向上移动时,下列说法正确的是( )
A.灯泡L1变亮,L2变暗
B.灯泡L1、L2都变亮
C.灯泡L2、L3都变亮
D.电源输出功率减小
9.钳形电流表是利用自感和互感的原理,当通有交流电的导线从环形铁芯的中间穿过时,与绕在铁芯上的线圈相连的电表指针会发生偏转。不考虑铁芯的漏磁及各种能量损耗,已知n2=500匝,下列说法正确的是( )
A.电流表G中显示交变电流的最大值
B.匝数n2越大,G表示数越大
C.若G中通过的电流为50mA,则导线中的被测电流为25A
D.导线中交流电的频率越大,G表中测量误差越大
10.生活中选保险丝时,其熔断电流(最大承受电流的有效值)是最重要参数。如图,一个理想变压器初级线圈与次级线圈的匝数比为5:1,初级线圈两端a、b接正弦交流电源,在原线圈前串接一个规格为“熔断电流0.25A、电阻5Ω”的保险丝,电压表V的示数稳定为220V,如果负载电阻R=44Ω,各电表均为理想电表,则( )
A.电流表A的示数为1.41A B.工作一段时间,保险丝会被熔断
C.ab端输入功率为44W D.ab端输入功率为44.2W
11.图甲所示电路中,三只小灯泡完全相同, 为电容器,线圈的直流电阻不计,在某段时间内理想变压器原线圈内磁场的变化如图乙所示,则在该段时间内()
A.副线圈中电流方向不变
B.灯中的电流相等
C.灯中的电流相等
D.三只灯中的电流相等
12.如图所示,理想变压器原副线圈的匝数之比,L1是“100V,50W”的灯泡,L2和L3均为“100V,100W”的灯泡,不考虑灯泡电阻的变化,当左端所接电源电压为U时,灯泡L1恰好正常发光,则( )
A.L2和L3也恰好正常发光
B.n1两端的电压为100V
C.n1输入的功率为40W
D.闭合开关S,L2和L3可能烧毁
13.如图所示,50匝矩形闭合导线框ABCD处于磁感应强度大小的水平匀强磁场中,线框面积,线框电阻不计,线框绕垂直于磁场的轴以角速度=200rad/s匀速转动,并与理想变压器原线圈相连,副线圈线接入一只“220V,60W”灯泡,且灯泡正常发光,熔断器允许通过的最大电流为10A,下列说法正确的是( )
A.图示位置穿过线框的磁通置为零
B.线框中产生交变电压的有效值为
C.变压器原、副线圈匝数之比为25:11
D.变压器输出端最多能并联80只60瓦的灯泡
14.一含有理想变压器的电路如图所示,图中、和,是三个完全相同的定值电阻,理想变压器的原、副线圈匝数比为,、间接正弦交流电源,其输出电压的有效值恒定。当开关断开时,电路消耗的总功率为;则当闭合时,电路消耗的总功率为
A. B. C. D.
15.近十年来,我国环形变压器从无到有,已形成相当大的生产规模,广泛应用于计算机、医疗设备、家电设备和灯光照明等方面,如图甲所示。环形变压器与传统方形变压器相比,漏磁和能量损耗都很小,可视为理想变压器。原线圈匝数匝,副线圈接一个“ ”的照明电灯,示意图如图乙所示,图中电压表与电流表均为理想交流电表。原线圈接交流电源,原线圈两端的电压随时间变化的关系图像如图丙所示,最大值,最大值始终保持不变,照明电灯恰好正常发光。则( )
A.原线圈两端电压的有效值和的电压瞬时值相等
B.若电压表为非理想电表,电压表的读数会变小
C.照明电灯正常发光时,电流表的读数为
D.在时刻,电压表的示数为零
二、填空题(共4题)
16.理想变压器正常工作时,原、副线圈中,每匝线圈中磁通量的变化率、交变电流的频率都相同。( )
17.电容器是储存____________装置;电荷的____________形成电流;变压器工作的基本原理是_____________。
18.原线圈中电场的能量转变成______的能量,变化的磁场几乎全部穿过了副线圈,在副线圈中产生了感应电流,磁场的能量转化成了______的能量。
19.理想变压器是指在变压器变压的过程中,线圈和铁芯不损耗能量、磁场被束缚在铁芯内不外漏的变压器.现有一个理想变压器、一个原线圈(匝数为n1)和一个副线圈(匝数为n2)。甲、乙两位同学想探究这个理想变压器的原、副线圈两端的电压与线圈匝数的关系。
(1)甲同学的猜想是U1∶U2=n1∶n2;乙同学的猜想是U1∶U2=n2∶n1.你认为猜想合理的同学是________,你做出上述判断所依据的物理规律是_________。
(2)为了验证理论推导的正确性,可以通过实验来探究。为保证实验安全、有效地进行,应选用________电源。
(3)在实验时,若采用多用电表进行测量,应先将选择开关置于________挡,并选用________量程进行试测,大致确定被测数据后,再先用适当的量程进行测量。
三、综合题(共4题)
20.如图所示,变压器原线圈输入电压为220 V,副线圈输出电压为36 V,两只灯泡的额定电压均为36 V,L1额定功率为12 W,L2额定功率为6 W.试求:
(1)该变压器的原副线圈匝数比.
(2)两灯均工作时原线圈的电流
21.如图,变压器原线圈匝数n1=800匝,副线圈匝数n2=200匝,灯泡A标有“10V、2W”,电动机D的线圈电阻为1Ω,将交变电压u=100sin100πt加到理想变压器原线圈两端,灯泡恰能正常发光,求:
(1)副线圈两端电压,
(2)电动机D输出功率,
(3)原线圈的输入功率.
22.如图所示,理想变压器原、副线圈匝数之比1:n2=10:1.原线圈接电压为(V)的交流电源,副线圈接R=11Ω的电阻.电流表和电压表可视为理想电表.求:
(1)副线圈中电压表的示数U;
(2)原线圈中电流表的示数I.
23.如图所示,一长、宽,匝数100匝的矩形金属线圈电阻,在的匀强磁场中以恒定角速度绕垂直于磁场方向的固定轴OO′匀速转动,线圈两端通过电刷与图示的电路连接,其中电阻,,理想变压器的原、副线圈的匝数比。求:
(1)从中性面开始计时,线圈转动时产生感应电动势的瞬间值表达式;
(2)交流电压表、电流表的示数U、I;
(3)若不计一切摩擦及空气阻力,线圈转动一周外力做的功W。
参考答案:
1.D
2.C
3.C
4.B
5.B
6.C
7.C
8.B
9.C
10.D
11.A
12.B
13.C
14.D
15.A
16.正确
17. 电荷 定向移动 电磁感应
18. 磁场 电场
19. 甲 法拉第电磁感应定律 低压(一般低于12 V)交流 交流电压 最大
20.(1)55:9 (2)
21.(1)25V;(2)2.96W;(3)5W.
22.(1)22V(2)0.2A
23.(1);(2)10V;2A;(3)24πJ≈75.36J
