2022中考一轮复习 第一部分 基础资料 第15课时 欧姆定律-专项3 动态电路的分析与计算课件PPT

这是一份2022中考一轮复习 第一部分 基础资料 第15课时 欧姆定律-专项3 动态电路的分析与计算课件PPT，共42页。PPT课件主要包含了答案AD，图10，图11，图12，图13，图14，图15，图16等内容，欢迎下载使用。

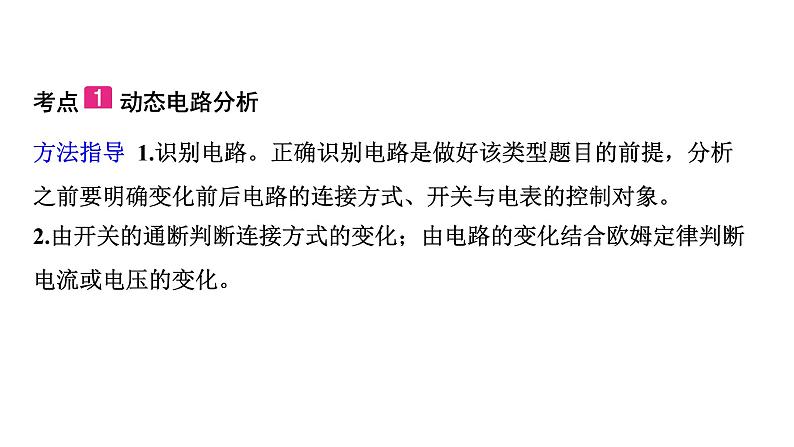

考点 动态电路分析
方法指导 1.识别电路。正确识别电路是做好该类型题目的前提，分析之前要明确变化前后电路的连接方式、开关与电表的控制对象。2.由开关的通断判断连接方式的变化；由电路的变化结合欧姆定律判断电流或电压的变化。

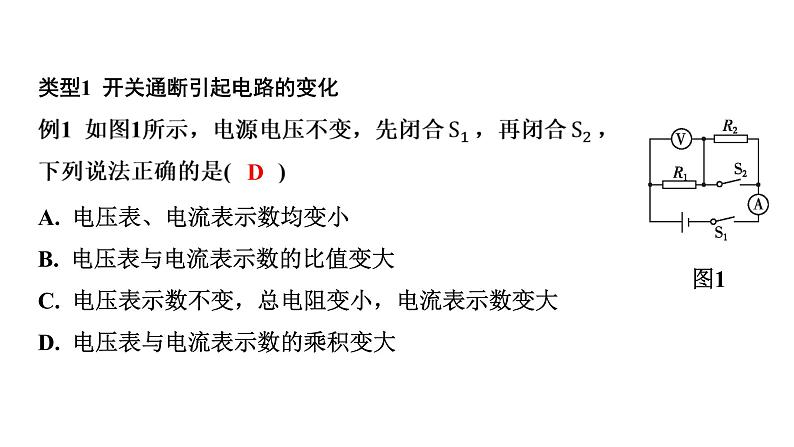

类型1 开关通断引起电路的变化
A. 电压表、电流表示数均变小B. 电压表与电流表示数的比值变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的乘积变大

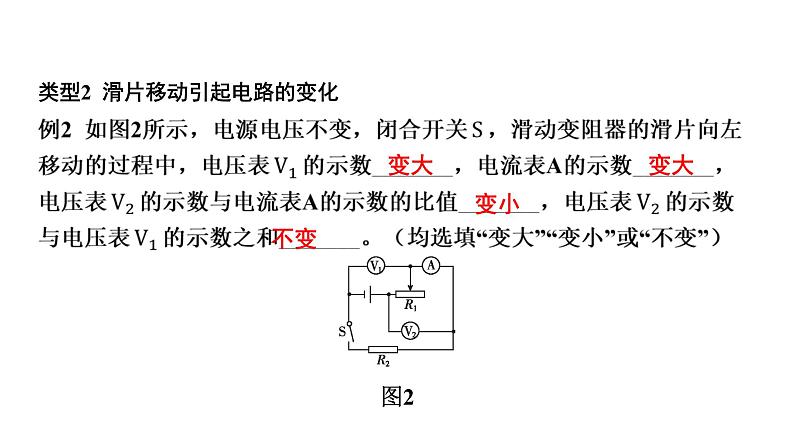

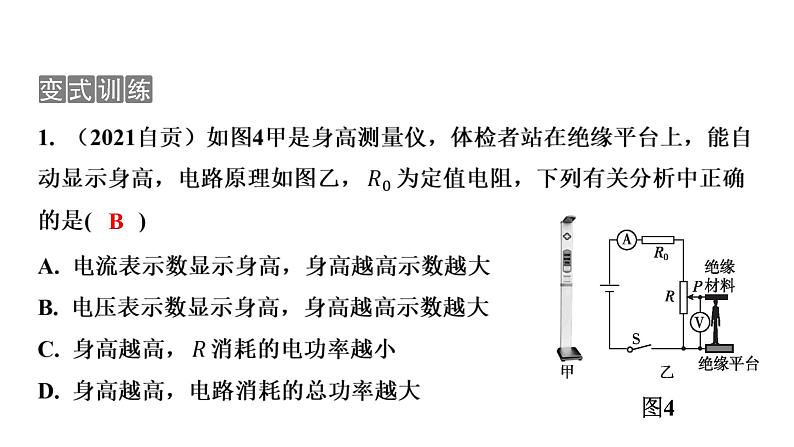

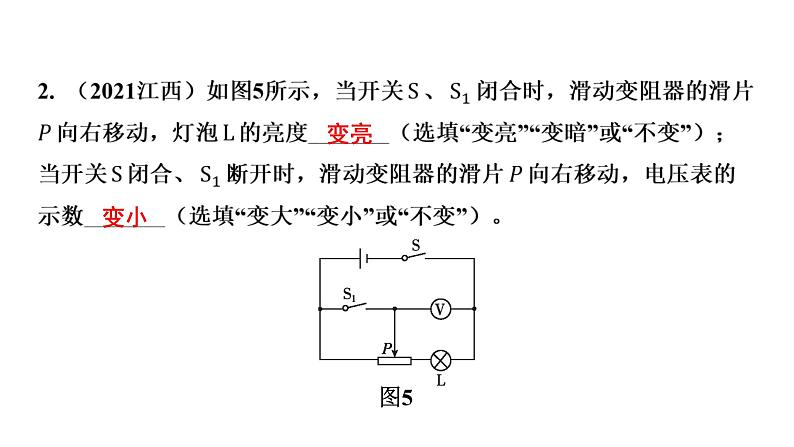

类型2 滑片移动引起电路的变化

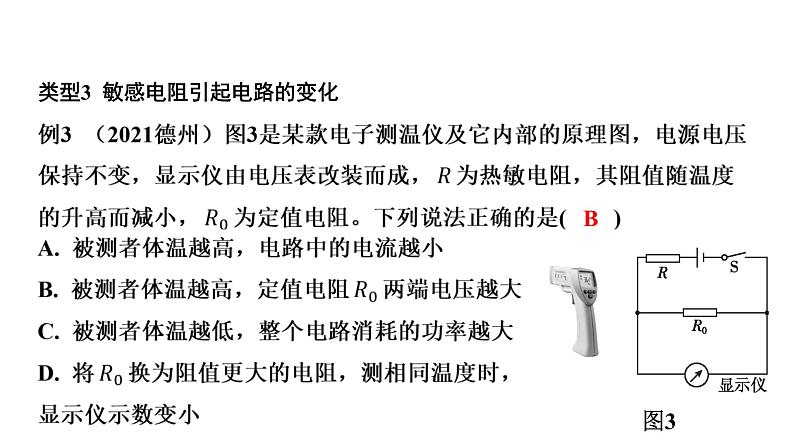

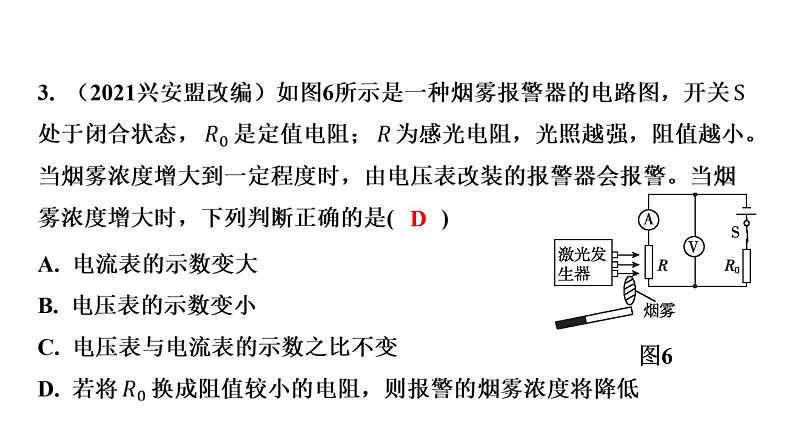

类型3 敏感电阻引起电路的变化
考点 动态电路计算
类型1 含滑动变阻器的动态电路计算（最值与范围类问题）
类型2 含敏感电阻的动态电路计算
（1） 温度升高时电压表的示数_______（选填“变大”“变小”或“不变” ）；
【拓展】含电磁继电器的动态电路的分析与计算
（2） 在此电压下，恒温箱的最低温度是多少？
（1） 当气体中酒精浓度变大时，电压表的示数_______，电流表的示数_______。（均选填“变大”“变小”或“不变”）
（2） 两盏灯均正常发光时，工作电路中的总电流是多少？
（1） 当水位下降时，金属棒接入电路的长度_______，电压表的示数_______。（均选填“增大”或“减小”）
（2） 当水位处于位置A时，电压表的示数为多少？
（2） 当踏板空载时，电压表的示数为多少？
（3） 当报警器开始报警时，踏板设定的最大压力值为多少？
