这是一份人教版九年级全册第十八章 电功率综合与测试复习ppt课件，共28页。PPT课件主要包含了物理总复习，动态电路分析与计算，动态电路，①串联滑动变阻器，②并联滑动变阻器，中考体验，电源电压U6V等内容，欢迎下载使用。

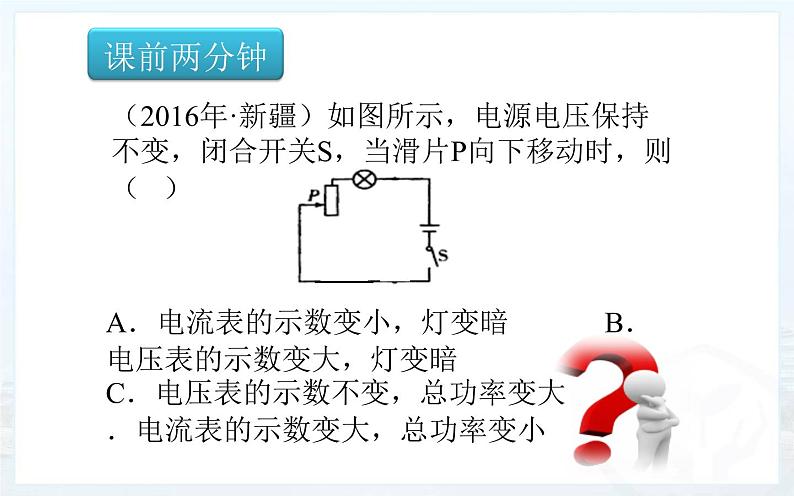

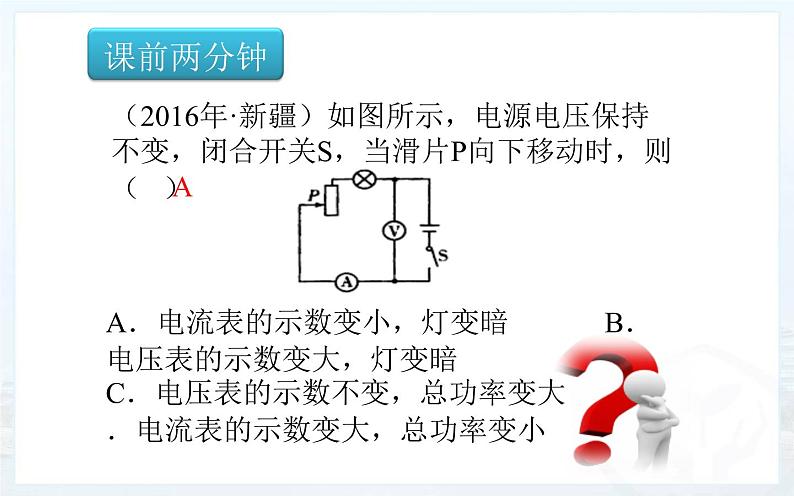

（2016年·新疆）如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则（ ）
A．电流表的示数变小，灯变暗 B．电压表的示数变大，灯变暗C．电压表的示数不变，总功率变大 D．电流表的示数变大，总功率变小

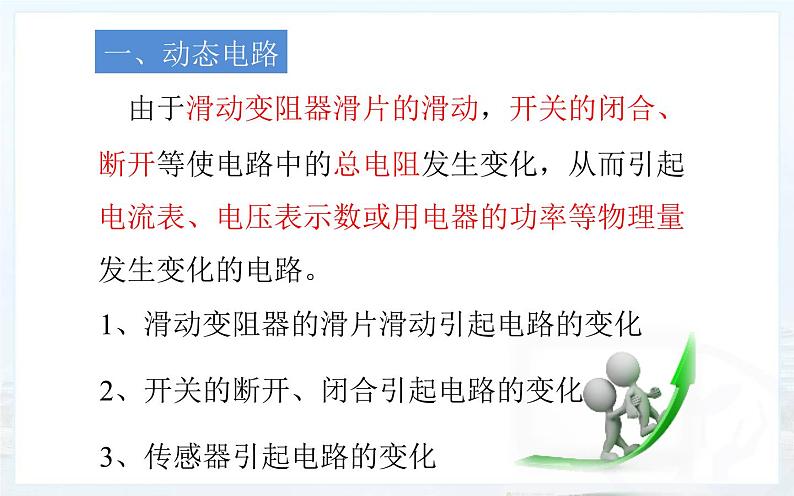

由于滑动变阻器滑片的滑动，开关的闭合、断开等使电路中的总电阻发生变化，从而引起电流表、电压表示数或用电器的功率等物理量发生变化的电路。
1、滑动变阻器的滑片滑动引起电路的变化
2、开关的断开、闭合引起电路的变化
3、传感器引起电路的变化

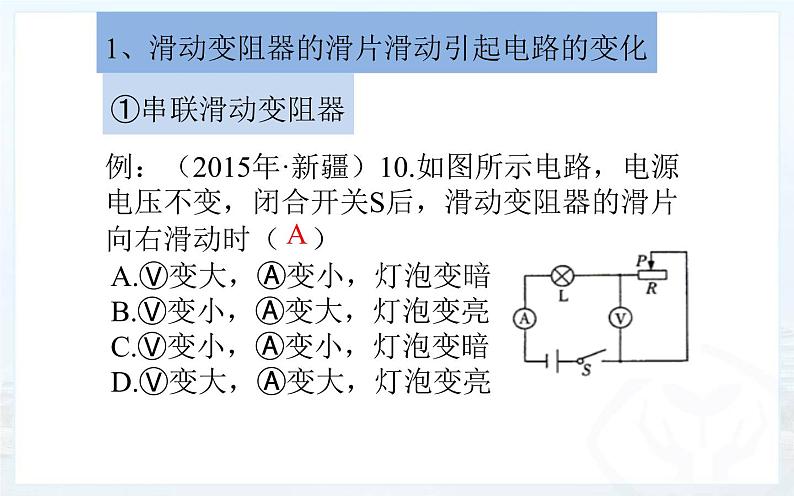

例：（2015年·新疆）10.如图所示电路，电源电压不变，闭合开关S后，滑动变阻器的滑片向右滑动时（ ）
A.Ⓥ变大，Ⓐ变小，灯泡变暗 B.Ⓥ变小，Ⓐ变大，灯泡变亮C.Ⓥ变小，Ⓐ变小，灯泡变暗 D.Ⓥ变大，Ⓐ变大，灯泡变亮

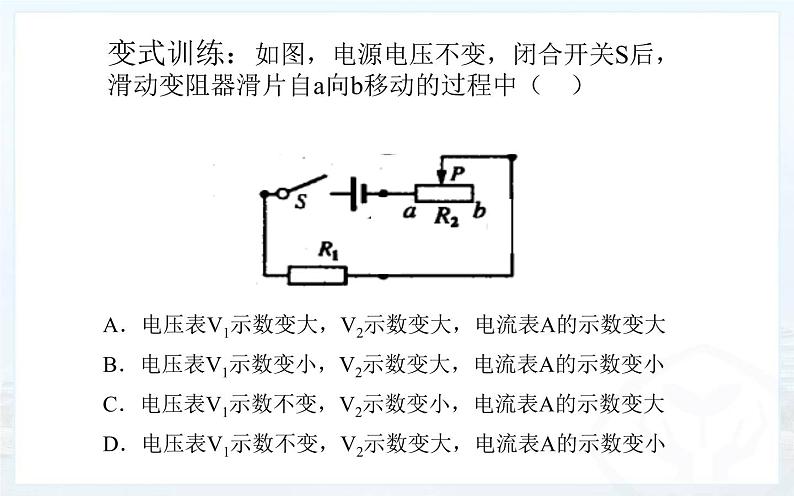

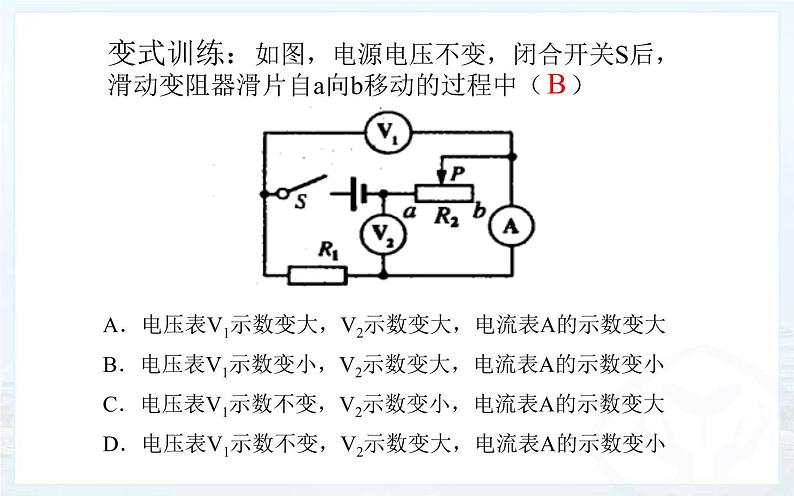

变式训练：如图，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（ ）
A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数变小，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数不变，V2示数变大，电流表A的示数变小
例：（2014年·新疆）10.如图，电源电压不变，闭合开关后，滑动变阻器的滑片P向右移动过程中（ ）
A.Ⓐ变大，Ⓥ变小 B.Ⓐ变小，Ⓥ变大 C.Ⓐ不变，Ⓥ不变 D.Ⓐ变大，Ⓥ不变
变式训练：如图，电源电压保持不变，当滑动变阻器的滑片P由中点向b端移动时（ ）A.电路的总电阻变小 B.电压表的示数变大 C.电流表的示数变小 D.灯泡变亮
例：在如图所示的电路中，将电键K闭合，则电流表的示数将 ，电压表的示数将 (均选填“变大”、“变小”或“不变”)。
变式训练：在如图所示的电路中，当电键K断开时，电阻R1与R2是 联连接的。电键K闭合时，电压表的示数将 (选填“变小”、“不变”或“变大”)。
例：如图所示是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么( )
A.电流表示数越大，电压表示数越小B.电流表示数越小，电压表示数越大C.电流表和电压表示数均越小D.电流表和电压表示数均越大
变式训练：1、如图所示是一个天然气泄漏检测电路的原理图，电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则下列说法正确的是（ ）
A天然气浓度增大，电压表示数变小B.天然气浓度减小，电流表示数变大C.天然气浓度增大，电路消耗的总功率变小D.天然气浓度减小，电压表与电流表示数的比值不变
变式训练：2、将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况是（ ）
A.电流表和电压表示数均变大B.电流表和电压表示数均变小C.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变大
变式训练：3、巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图，如图所示，S断开，A2有示数，电源电压恒定，则（ ）
A．S闭合时，A2示数减小 B．S闭合时，A2示数不变C．A1示数减小时，A2示数不变 D．A1示数增大时，A2示数增大
1、（2017年·新疆）10.如图所示，当滑片P置于中点时，小灯泡正常发光，当滑片P由中点向a端滑动时，下列说法正确的是（不考虑灯泡的电阻随温度的变化）（ ）A．电流表示数变大，小灯泡变亮 B．电压表示数变大，小灯泡变暗C．电路消耗的总功率不变 D．电路消耗的总功率变小
2、（2017年·新疆）24.如图所示的电路中，电阻R1=36Ω，闭合开关S后，移动滑动变阻器R2的滑片处于某一位置时，电压表的示数为6V，电流表的示数为0.5A。求：（1）此时滑动变阻器R2接入电路的阻值；（2）此时滑动变阻器R2消耗的电功率；（3）电源电压。
3、（2014年·新疆）23.如图所示，电源电压恒为8V，开关S闭合后，（1）当变阻器R2的阻值为60Ω时，电压表的示数为6V，则电流表的示数为多少？定值电阻R1的阻值为多少？（2）当电流表的示数为0.3A时，电压表的示数为多少？R2消耗的功率为多大？
4、（2016年·新疆）23.如图所示，电源电压保持不变，已知R2=40Ω（1）当闭合开关S、S1时，电压表示数为6V，求电源电压？（2）当闭合开关S，断开S1时，电压表示数为2V，求通过R1的电流和R1消耗的电功率？
（2016年·新疆）如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则（ ）
A．电流表的示数变小，灯变暗 B．电压表的示数变大，灯变暗C．电压表的示数不变，总功率变大 D．电流表的示数变大，总功率变小
由于滑动变阻器滑片的滑动，开关的闭合、断开等使电路中的总电阻发生变化，从而引起电流表、电压表示数或用电器的功率等物理量发生变化的电路。
1、滑动变阻器的滑片滑动引起电路的变化
2、开关的断开、闭合引起电路的变化
3、传感器引起电路的变化
例：（2015年·新疆）10.如图所示电路，电源电压不变，闭合开关S后，滑动变阻器的滑片向右滑动时（ ）
A.Ⓥ变大，Ⓐ变小，灯泡变暗 B.Ⓥ变小，Ⓐ变大，灯泡变亮C.Ⓥ变小，Ⓐ变小，灯泡变暗 D.Ⓥ变大，Ⓐ变大，灯泡变亮
变式训练：如图，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（ ）
A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数变小，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数不变，V2示数变大，电流表A的示数变小
例：（2014年·新疆）10.如图，电源电压不变，闭合开关后，滑动变阻器的滑片P向右移动过程中（ ）
A.Ⓐ变大，Ⓥ变小 B.Ⓐ变小，Ⓥ变大 C.Ⓐ不变，Ⓥ不变 D.Ⓐ变大，Ⓥ不变
变式训练：如图，电源电压保持不变，当滑动变阻器的滑片P由中点向b端移动时（ ）A.电路的总电阻变小 B.电压表的示数变大 C.电流表的示数变小 D.灯泡变亮
例：在如图所示的电路中，将电键K闭合，则电流表的示数将 ，电压表的示数将 (均选填“变大”、“变小”或“不变”)。
变式训练：在如图所示的电路中，当电键K断开时，电阻R1与R2是 联连接的。电键K闭合时，电压表的示数将 (选填“变小”、“不变”或“变大”)。
例：如图所示是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么( )
A.电流表示数越大，电压表示数越小B.电流表示数越小，电压表示数越大C.电流表和电压表示数均越小D.电流表和电压表示数均越大
变式训练：1、如图所示是一个天然气泄漏检测电路的原理图，电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则下列说法正确的是（ ）
A天然气浓度增大，电压表示数变小B.天然气浓度减小，电流表示数变大C.天然气浓度增大，电路消耗的总功率变小D.天然气浓度减小，电压表与电流表示数的比值不变
变式训练：2、将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况是（ ）
A.电流表和电压表示数均变大B.电流表和电压表示数均变小C.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变大
变式训练：3、巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图，如图所示，S断开，A2有示数，电源电压恒定，则（ ）
A．S闭合时，A2示数减小 B．S闭合时，A2示数不变C．A1示数减小时，A2示数不变 D．A1示数增大时，A2示数增大
1、（2017年·新疆）10.如图所示，当滑片P置于中点时，小灯泡正常发光，当滑片P由中点向a端滑动时，下列说法正确的是（不考虑灯泡的电阻随温度的变化）（ ）A．电流表示数变大，小灯泡变亮 B．电压表示数变大，小灯泡变暗C．电路消耗的总功率不变 D．电路消耗的总功率变小
2、（2017年·新疆）24.如图所示的电路中，电阻R1=36Ω，闭合开关S后，移动滑动变阻器R2的滑片处于某一位置时，电压表的示数为6V，电流表的示数为0.5A。求：（1）此时滑动变阻器R2接入电路的阻值；（2）此时滑动变阻器R2消耗的电功率；（3）电源电压。
3、（2014年·新疆）23.如图所示，电源电压恒为8V，开关S闭合后，（1）当变阻器R2的阻值为60Ω时，电压表的示数为6V，则电流表的示数为多少？定值电阻R1的阻值为多少？（2）当电流表的示数为0.3A时，电压表的示数为多少？R2消耗的功率为多大？
4、（2016年·新疆）23.如图所示，电源电压保持不变，已知R2=40Ω（1）当闭合开关S、S1时，电压表示数为6V，求电源电压？（2）当闭合开关S，断开S1时，电压表示数为2V，求通过R1的电流和R1消耗的电功率？
