高中地理中图版 (2019)选择性必修1 自然地理基础第一节 常见天气现象及成因教案

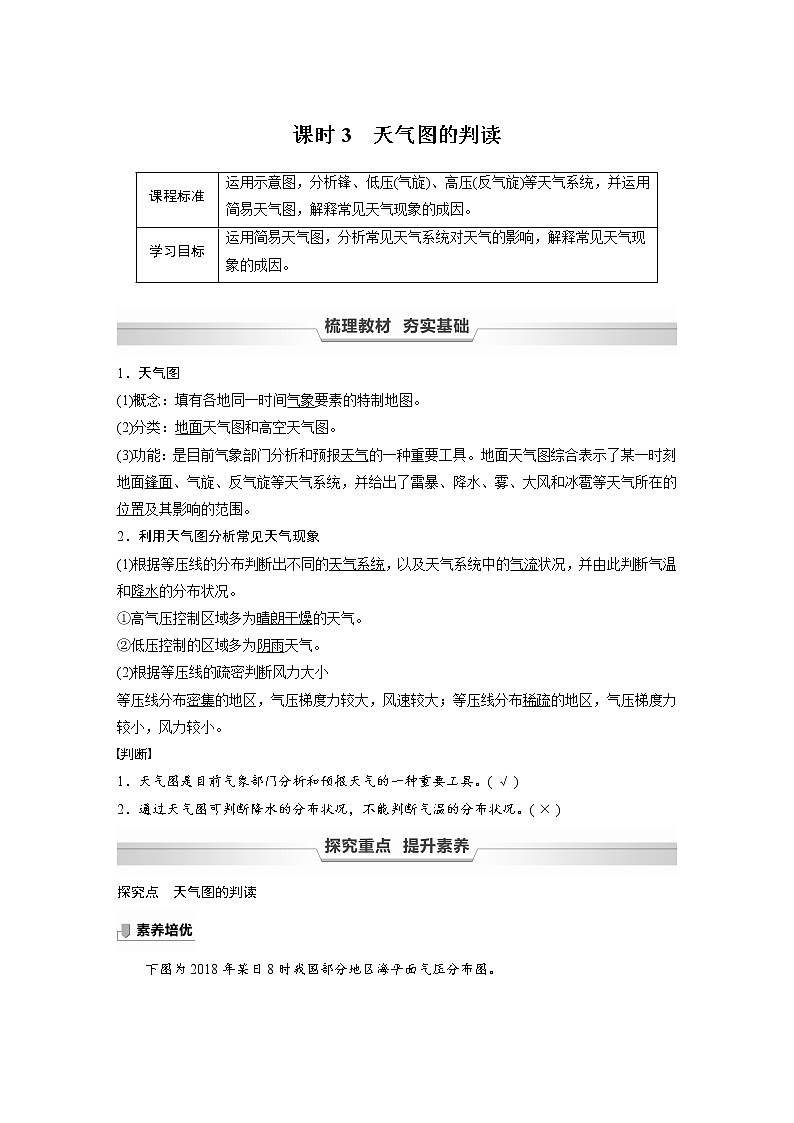

课时3　天气图的判读

1．天气图

(1)概念：填有各地同一时间气象要素的特制地图。

(2)分类：地面天气图和高空天气图。

(3)功能：是目前气象部门分析和预报天气的一种重要工具。地面天气图综合表示了某一时刻地面锋面、气旋、反气旋等天气系统，并给出了雷暴、降水、雾、大风和冰雹等天气所在的位置及其影响的范围。

2．利用天气图分析常见天气现象

(1)根据等压线的分布判断出不同的天气系统，以及天气系统中的气流状况，并由此判断气温和降水的分布状况。

①高气压控制区域多为晴朗干燥的天气。

②低压控制的区域多为阴雨天气。

(2)根据等压线的疏密判断风力大小

等压线分布密集的地区，气压梯度力较大，风速较大；等压线分布稀疏的地区，气压梯度力较小，风力较小。

判断

1．天气图是目前气象部门分析和预报天气的一种重要工具。( √ )

2．通过天气图可判断降水的分布状况，不能判断气温的分布状况。( × )

探究点　天气图的判读

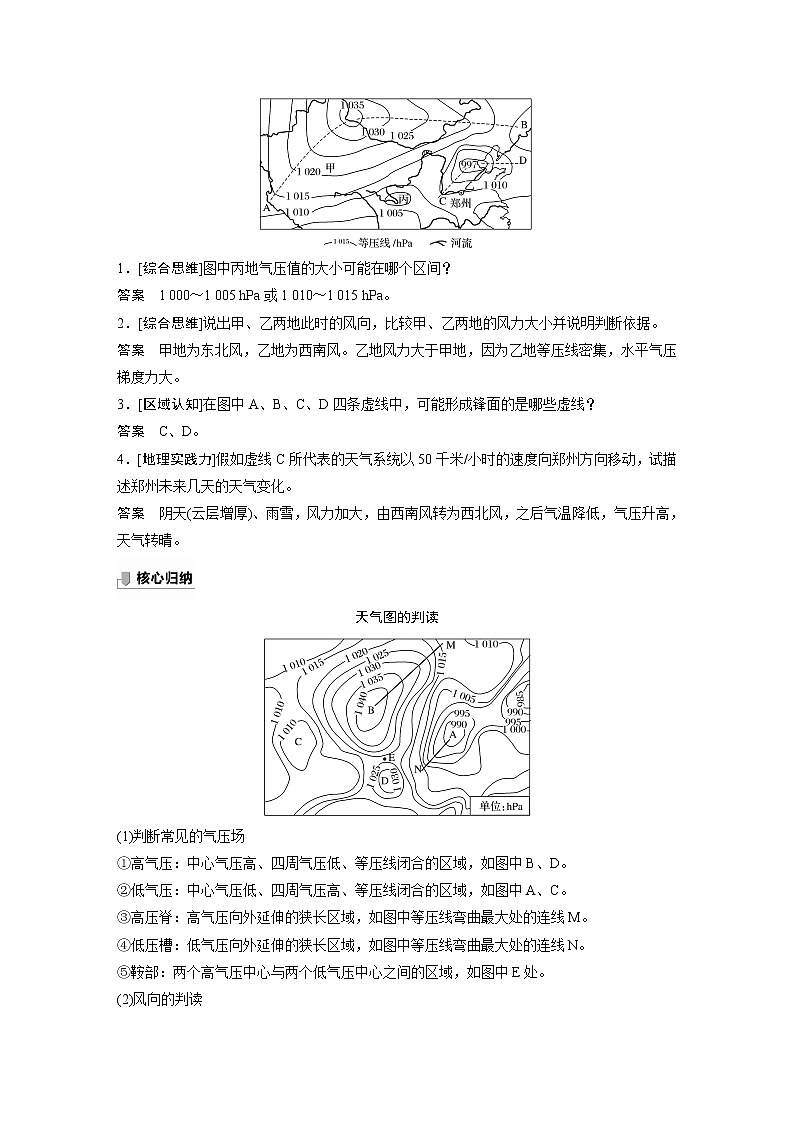

下图为2018年某日8时我国部分地区海平面气压分布图。

1．[综合思维]图中丙地气压值的大小可能在哪个区间？

答案　1 000～1 005 hPa或1 010～1 015 hPa。

2．[综合思维]说出甲、乙两地此时的风向，比较甲、乙两地的风力大小并说明判断依据。

答案　甲地为东北风，乙地为西南风。乙地风力大于甲地，因为乙地等压线密集，水平气压梯度力大。

3．[区域认知]在图中A、B、C、D四条虚线中，可能形成锋面的是哪些虚线？

答案　C、D。

4．[地理实践力]假如虚线C所代表的天气系统以50千米/小时的速度向郑州方向移动，试描述郑州未来几天的天气变化。

答案　阴天(云层增厚)、雨雪，风力加大，由西南风转为西北风，之后气温降低，气压升高，天气转晴。

天气图的判读

(1)判断常见的气压场

①高气压：中心气压高、四周气压低、等压线闭合的区域，如图中B、D。

②低气压：中心气压低、四周气压高、等压线闭合的区域，如图中A、C。

③高压脊：高气压向外延伸的狭长区域，如图中等压线弯曲最大处的连线M。

④低压槽：低气压向外延伸的狭长区域，如图中等压线弯曲最大处的连线N。

⑤鞍部：两个高气压中心与两个低气压中心之间的区域，如图中E处。

(2)风向的判读

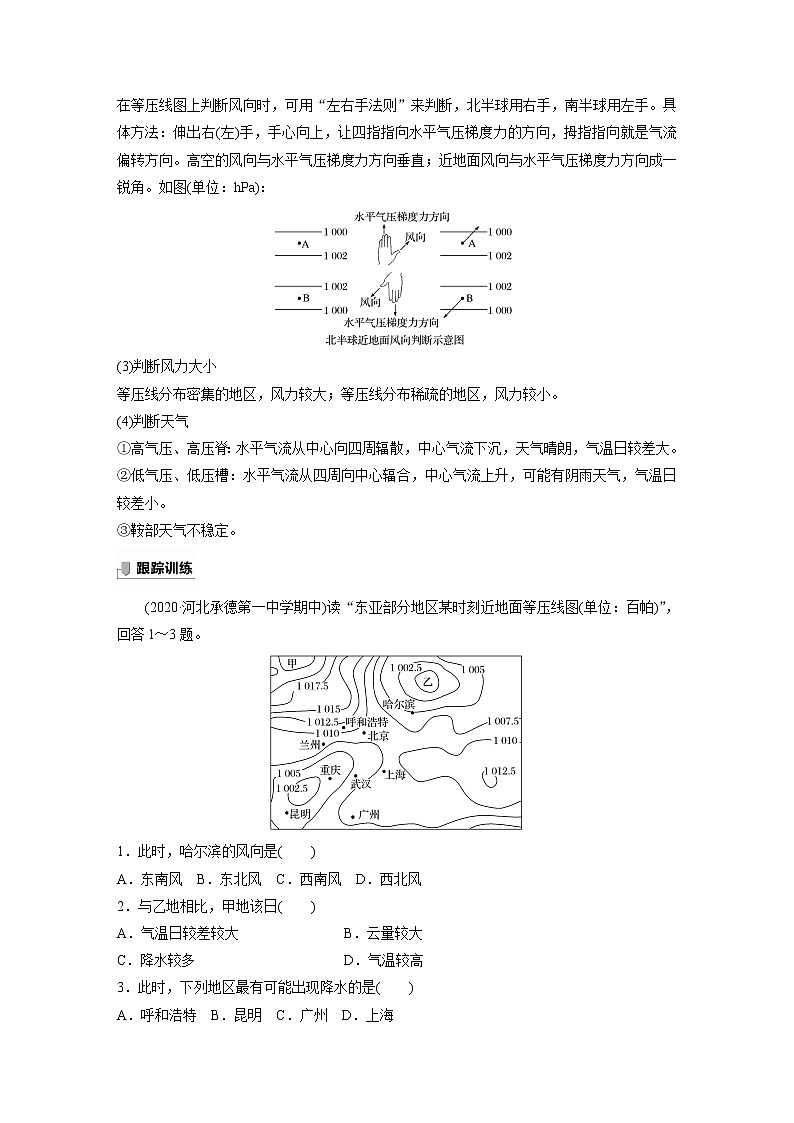

在等压线图上判断风向时，可用“左右手法则”来判断，北半球用右手，南半球用左手。具体方法：伸出右(左)手，手心向上，让四指指向水平气压梯度力的方向，拇指指向就是气流偏转方向。高空的风向与水平气压梯度力方向垂直；近地面风向与水平气压梯度力方向成一锐角。如图(单位：hPa)：

(3)判断风力大小

等压线分布密集的地区，风力较大；等压线分布稀疏的地区，风力较小。

(4)判断天气

①高气压、高压脊：水平气流从中心向四周辐散，中心气流下沉，天气晴朗，气温日较差大。

②低气压、低压槽：水平气流从四周向中心辐合，中心气流上升，可能有阴雨天气，气温日较差小。

③鞍部天气不稳定。

(2020·河北承德第一中学期中)读“东亚部分地区某时刻近地面等压线图(单位：百帕)”，回答1～3题。

1．此时，哈尔滨的风向是(　　)

A．东南风  B．东北风  C．西南风  D．西北风

2．与乙地相比，甲地该日(　　)

A．气温日较差较大   B．云量较大

C．降水较多   D．气温较高

3．此时，下列地区最有可能出现降水的是(　　)

A．呼和浩特  B．昆明  C．广州  D．上海

答案　1.C　2.A　3.B

解析　第1题，在水平方向上，水平气压梯度力垂直于等压线，由高压吹向低压，北半球向右偏。根据图示等压线数值，此时，哈尔滨的风向是西南风，C对。第2题，甲地是高压中心，乙地是低压中心，与乙地相比，甲地该日受高压控制，天气晴朗，气温日较差较大，A对，B、C错。可能是冷高压，气温较低，D错。第3题，低压中心控制区多阴雨天气。此时，昆明位于低压中心附近，最有可能出现降水，B对。

(2020·安徽省砀山第二中学月考)下图为“某年11月26日02时地面天气形势图(单位：hPa)”。读图完成4～5题。

4．此时西安的风向大致为(　　)

A．西南风   B．西北风

C．东北风   D．东南风

5．下图中表示郑州在天气系统过境期间日平均气温变化曲线的是(　　)

A．①  B．②  C．③  D．④

答案　4.B　5.A

解析　第4题，水平气压梯度力从高压指向低压，与等压线垂直，西安位于北半球，地转偏向力向右，因此西安此时的风向为西北风，故B项正确。第5题，由图可知，郑州将经历冷锋过境，气温会降低，选A。

(2020·江西省奉新县月考)读“1月份海平面等压线分布图(单位：百帕)”，回答1～2题。

1．若图中五条等压线的数值分别是1 000、1 008、1 016、1 024、1 032，那么等压线②④的气压值分别是(　　)

A．1 024、1 032   B．1 000、1 032

C．1 024、1 008   D．1 008、1 024

2．图中亚洲东部C地的风向是(　　)

A．东南风   B．西北风

C．东北风   D．西南风

答案　1.D　2.B

解析　第1题，该图为1月份气压分布图，则北半球冬季亚洲大陆形成高气压，太平洋形成低气压。即⑤为1 032，④为1 024，③为1 016，②为1 008，①为1 000。故选D。第2题，图示为北半球冬季，东亚盛行西北风。

(2020·重庆期末)读“重庆某地某时刻的等压线分布图(单位：百帕)”，完成3～5题。

3．图中甲地风向为(　　)

A．东南风   B．东北风

C．西南风   D．西北风

4．下列关于乙地天气和气流的说法正确的是(　　)

A．晴天　下沉气流   B．阴天　下沉气流

C．晴天　上升气流   D．阴天　上升气流

5．丙地正遭遇较强的天气变化，其主要原因可能是(　　)

A．位于低压脊，天气变化明显

B．位于高压脊，天气变化明显

C．有气旋存在，天气变化明显

D．有锋面存在，天气变化明显

答案　3.D　4.D　5.D

解析　第3题，先画出甲地的水平气压梯度力，垂直于等压线，由高压指向低压，北半球向右偏，可画出甲地风向为西北风，D正确。第4题，图中乙地气压低于四周，是低压中心，盛行上升气流，多阴雨天气，D正确。第5题，图中丙地等压线向数值大的方向凸，气压值低于两侧，为低压槽，低压槽处有锋面存在，天气变化明显，D正确。

(2020·海南文昌中学月考)下图为“2020年3月9日12时海平面气压分布示意图(单位：hPa)”。读图，完成6～7题。

6．下列说法正确的是(　　)

A．北京地区受倒春寒天气的影响

B．渤海海域比黄海海域风大浪高

C．日本南部出现大范围降雪天气

D．上海空气污染扩散，气象条件好

7．下列说法正确的是(　　)

A．①地区比③地区云量少

B．②地区比④地区温度低

C．④地区位于暖锋锋前，出现降水

D．低压系统中甲强度最强，易形成台风

答案　6.B　7.C

解析　第6题，据图可知，北京北侧为低压槽，应为暖锋，北京位于暖锋的锋后，暖锋过境后，气温升高，故A项错误；渤海海域等压线密集，黄海海域等压线稀疏，说明渤海海域比黄海海域风大浪高，故B项正确；日本南部地区受高压控制，天气晴朗，故C项错误；上海受高压控制，天气晴好，大气稳定，不利于污染物的扩散，故D项错误。第7题，据图可知，①地区位于冷锋的锋后，会出现大风、阴雨天气，③地区位于暖锋的锋后，天气晴朗，故①地区比③地区云量多，A项错误；②地区位于冷锋的锋前，受暖气团控制，且纬度低，气温较高，④地区位于暖锋的锋前，受冷气团控制，气温较低，且④地区的纬度较高，故②地区比④地区温度高，B项错误；④地区位于暖锋的锋前，会出现连续性的降水天气，故C项正确；台风属于热带气旋的一种，热带气旋是发生在热带或副热带洋面上的低压涡旋，是一种强大而深厚的热带天气系统，甲地位于50°N附近温带海洋上，故甲地不易形成台风，D项错误。

读“亚洲东部某区域两个时刻的等压线图(单位：百帕)”，回答8～9题。

8．左图中A处等压线的数值可能为(　　)

A．1 004或1 006   B．1 006或1 008

C．1 008或1 010   D．1 004或1 008

9．在图示时间内，关于风速变化的叙述，符合图中实际情况的是(　　)

A．珠江口风速明显变大

B．长三角风速变小

C．环渤海风速明显变小

D．台湾岛风速变大

答案　8.B　9.C

解析　第8题，根据等值线判读方法，闭合等值线的数值等于相邻等值线的高值或者低值。相邻两条等值线数值可能相等，也可能大于或小于一个等值距离。A线与1 006和1 008两条等值线相邻，取其交集可得出A可能为1 006或1 008，选B。第9题，对比两幅图可以看出，环渤海地区的等压线在图示时间内变得稀疏，因此风速明显变小，选C。珠江口风速变化不大，长三角风速变大；台湾岛风速变小。

(2021·山西大学附中模拟)某同学登陆中央气象台网站，通过查询相关信息，绘制了“我国2018年10月16日5时的海平面等压线分布图(单位：百帕)”。读图完成10～12题。

10．此时P等压线以内区域出现了阴雨天气，小华标注P等压线的数值应该是(　　)

A．1 010   B．1 015

C．1 012.5   D．1 017.5

11．根据等压线图判断，图中四地气压最高的是(　　)

A．①  B．②  C．③  D．④

12．小华绘制好图后，还对图中四地进行了比较，发现这天(　　)

A．①地和②地同步日落

B．②地与③地日出方位角相同

C．①地比④地白昼稍长

D．③地比④地正午日影要短

答案　10.C　11.B　12.B

解析　第10题，P等压线以内出现阴雨天气，判断此处为低压中心，P相邻的等压线数值为1 015百帕，图中等压距为2.5百帕，判断P的数值为1 012.5百帕，C正确。第11题，由图可知，②地气压介于1 022.5百帕和1 025百帕之间，气压最高，B正确。第12题，①地和②地经度虽然一样，但两地纬度不一样，②地昼长更短，日落更早，A错误；此时太阳直射点位于南半球，日出为东南方位，②地与③地日出方位角都为东南方位，B正确；①地比④地白昼稍短，C错误；③地比④地纬度更高，正午太阳高度角更小，正午日影更长，D错误。

(2021·山东济宁市期末)下图示意“某时刻某区域海平面等压线分布”。据此完成13～14题。

13．对图中四地的风向、风力判断正确的是(　　)

A．甲地吹偏北风   B．乙地风力最大

C．丙地吹偏南风   D．丁地风力最大

14．沿甲地作一东西方向剖面，下列四图中，符合沿剖面分布的天气系统是(　　)

A．①  B．②  C．③  D．④

答案　13.B　14.A

解析　第13题，甲地位于低压中心的南侧，风总是由高压吹向低压，甲地吹偏南风，A错误。同一幅等压线图中，等压线越密集，风力越大，图中乙处等压线最为密集，风力最大，B正确、D错误。丙地北侧为高压，南侧为低压，吹偏北风，C错误。第14题，图示天气系统为北半球的锋面气旋，西侧槽线处出现冷锋，东侧槽线处出现暖锋，甲地受暖气团控制，雨雪天气出现在冷气团一侧，故①正确，选A。

(2020·新疆乌鲁木齐期末)下图为“某地等压线(单位：百帕)图”。据此完成15～16题。

15．下列各地天气可能是阴雨天气的是(　　)

A．①③⑤⑥   B．②④⑥

C．②⑤⑥   D．①③④⑥

16．下列说法正确的是(　　)

A．AB线表示是脊线   B．AB附近可能形成冷锋

C．⑥受暖气团控制  D．③处风向为西北风

答案　15.C　16.B

解析　第15题，由图可知，该地位于北半球，①为高压中心，无降水；⑥为低压中心，有上升气流，可能有降雨；②③、④⑤之间存在锋面，②③④⑤⑥位于锋面气旋之中，②⑤位于冷气团一侧，③④位于暖气团一侧，锋面降水一般在冷气团一侧，即②⑤可能有降雨；因此图中可能是阴雨天气的是②⑤⑥，选C。第16题，AB线为低压槽，A错误；AB附近为冷暖气流交汇处，根据北半球气旋逆时针旋转可知，AB锋面由西北向东南移动，为冷锋，B正确；⑥为低压系统，位于冷暖气团交汇处，C错误；③处气压南高北低，水平气压梯度力垂直于等压线由高压指向低压，北半球水平运动的物体向右偏，风向为西南风，D错误。

17．读“北半球某地区某时刻地面等压线图(单位：百帕)”，回答下列问题。(10分)

(1)从气流状况看，乙处是________，水平气流呈______时针方向旋转。(2分)

(2)从气压分布状况看，甲、乙两处之间最大气压差可能为________百帕(　　)(2分)

A．59<P<60   B．60<P<61

C．64<P<65   D．50<P<51

(3)丙处与丁处相比，________处的风力较大，其原因是：______________________。(3分)

(4)B、C两线，实际存在锋面的是________，判断的理由是什么？(3分)

答案　(1)气旋　逆

(2)A

(3)丙　丙处等压线更密集，水平气压梯度力更大

(4)B　B线位于低压槽处，南北两侧性质不同的气流相遇，易形成锋面。

解析　(1)根据图示等压线可知，乙处是北半球的低压中心。从气流状况看，乙处是气旋，水平气流呈逆时针方向旋转。(2)从气压分布状况看，甲处气压范围是1 040～1 045百帕，乙处气压范围是985～990百帕。两处之间的气压差范围是50～60百帕，最大气压差可能为59<P<60百帕，A对。(3)丙处与丁处相比，丙处的风力较大，其原因是丙处等压线更密集，水平气压梯度力更大，所以丙处的风力较大。(4)B、C两线，实际存在锋面的是B。理由是B线位于低压槽处，南北两侧性质不同的气流相遇，易形成锋面。C线位于高压脊处，不能形成锋面。
