鲁教版(2019) 选择性必修1 第一单元 地球运动的意义 微专题2　光照图的判读（学案+针对练习 word版含解析）

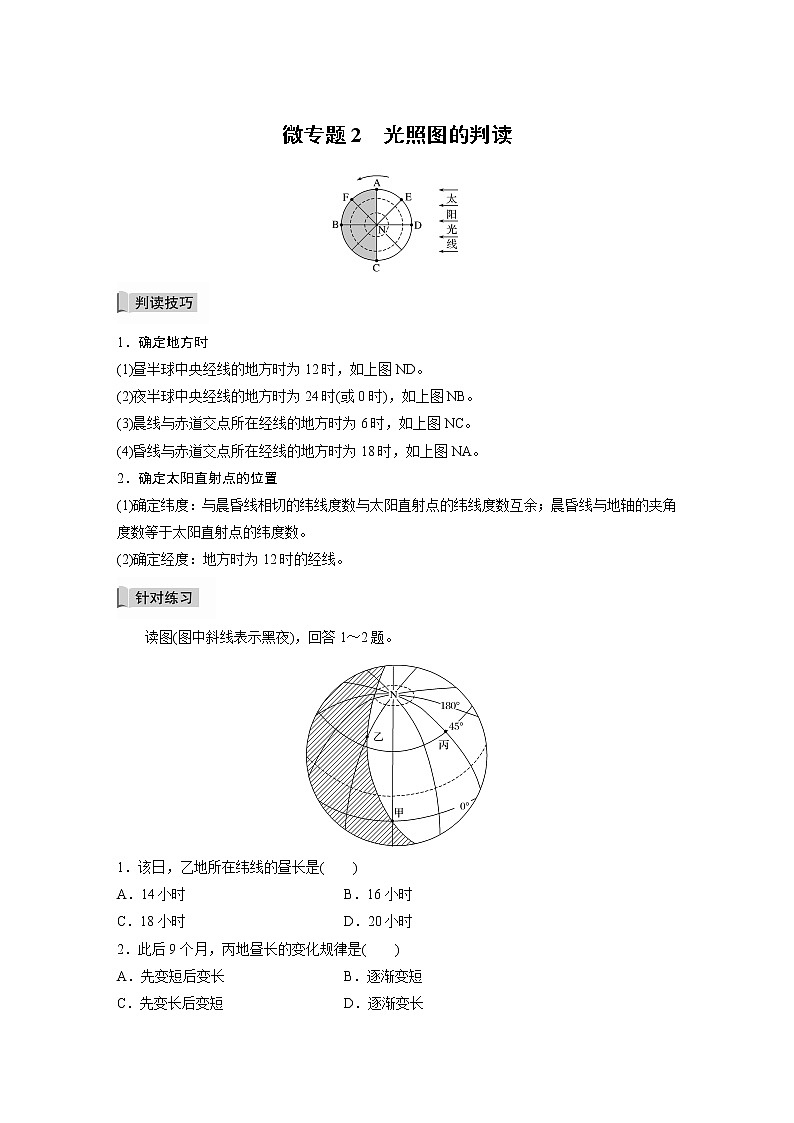

微专题2　光照图的判读

1．确定地方时

(1)昼半球中央经线的地方时为12时，如上图ND。

(2)夜半球中央经线的地方时为24时(或0时)，如上图NB。

(3)晨线与赤道交点所在经线的地方时为6时，如上图NC。

(4)昏线与赤道交点所在经线的地方时为18时，如上图NA。

2．确定太阳直射点的位置

(1)确定纬度：与晨昏线相切的纬线度数与太阳直射点的纬线度数互余；晨昏线与地轴的夹角度数等于太阳直射点的纬度数。

(2)确定经度：地方时为12时的经线。

读图(图中斜线表示黑夜)，回答1～2题。

1．该日，乙地所在纬线的昼长是(　　)

A．14小时   B．16小时

C．18小时   D．20小时

2．此后9个月，丙地昼长的变化规律是(　　)

A．先变短后变长   B．逐渐变短

C．先变长后变短   D．逐渐变长

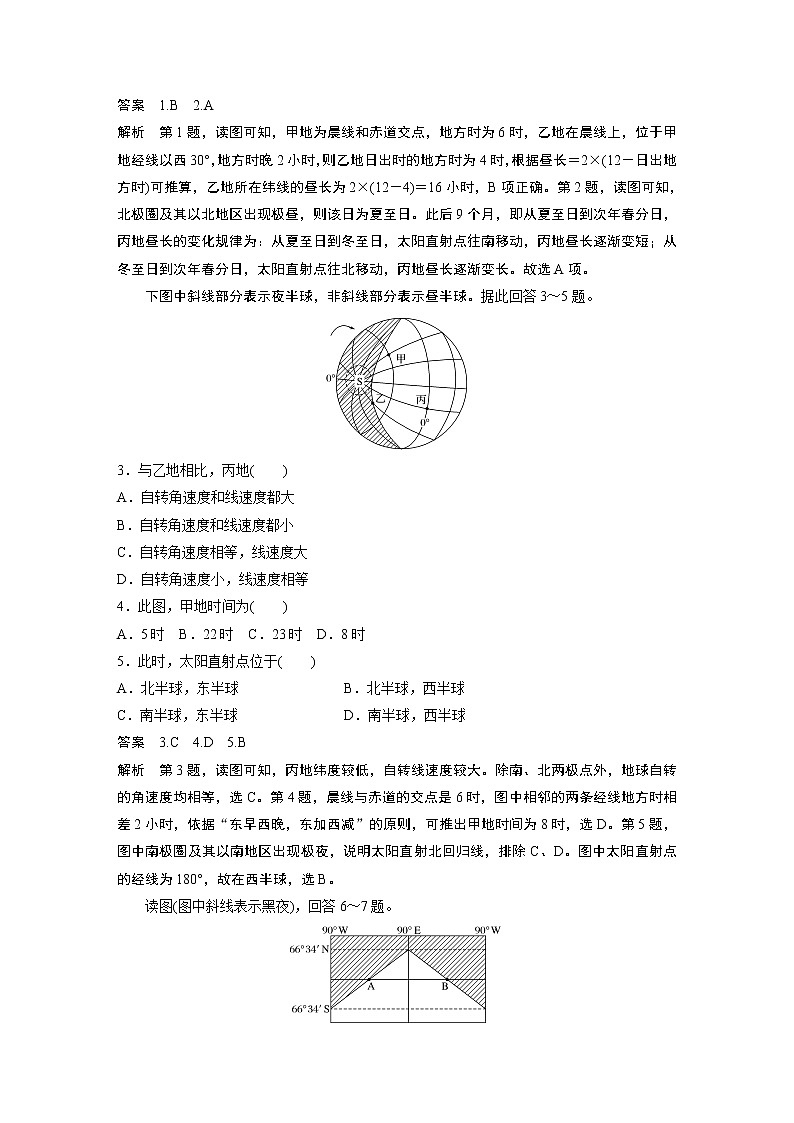

答案　1.B　2.A

解析　第1题，读图可知，甲地为晨线和赤道交点，地方时为6时，乙地在晨线上，位于甲地经线以西30°，地方时晚2小时，则乙地日出时的地方时为4时，根据昼长＝2×(12－日出地方时)可推算，乙地所在纬线的昼长为2×(12－4)＝16小时，B项正确。第2题，读图可知，北极圈及其以北地区出现极昼，则该日为夏至日。此后9个月，即从夏至日到次年春分日，丙地昼长的变化规律为：从夏至日到冬至日，太阳直射点往南移动，丙地昼长逐渐变短；从冬至日到次年春分日，太阳直射点往北移动，丙地昼长逐渐变长。故选A项。

下图中斜线部分表示夜半球，非斜线部分表示昼半球。据此回答3～5题。

3．与乙地相比，丙地(　　)

A．自转角速度和线速度都大

B．自转角速度和线速度都小

C．自转角速度相等，线速度大

D．自转角速度小，线速度相等

4．此图，甲地时间为(　　)

A．5时  B．22时  C．23时  D．8时

5．此时，太阳直射点位于(　　)

A．北半球，东半球   B．北半球，西半球

C．南半球，东半球   D．南半球，西半球

答案　3.C　4.D　5.B

解析　第3题，读图可知，丙地纬度较低，自转线速度较大。除南、北两极点外，地球自转的角速度均相等，选C。第4题，晨线与赤道的交点是6时，图中相邻的两条经线地方时相差2小时，依据“东早西晚，东加西减”的原则，可推出甲地时间为8时，选D。第5题，图中南极圈及其以南地区出现极夜，说明太阳直射北回归线，排除C、D。图中太阳直射点的经线为180°，故在西半球，选B。

读图(图中斜线表示黑夜)，回答6～7题。

6．此时，赤道与晨昏线交点的经度分别是(　　)

A．45°E、135°W   B．135°E、45°W

C．60°E、120°W   D．0°、180°

7．此时，与上海处于相同日期的经度范围为(　　)

A．90°W向东至180°   B．0°向东至180°

C．90°W向东至90°E   D．0°向东至90°E

答案　6.D　7.A

解析　第6题，从图中可以看出，A点为晨线与赤道的交点，B点为昏线与赤道的交点，由90°E为12时，可分别计算出6时和18时所在经度，即A点经度为0°、B点经度为180°。第7题，读图可知，0时经线的经度为90°W。故地球上以90°W经线和180°经线为界分为两个日期，而上海在90°W向东至180°范围内，所以A选项正确。

读“北京时间10：00的日照图(阴影部分表示夜半球)”，回答8～9题。

8．A点最可能位于(　　)

A．德国  B．美国  C．巴西  D．澳大利亚

9．此时，与B点日期相同的经度范围约占全球的(　　)

A．3/4  B．5/7  C．5/9  D．7/12

答案　8.B　9.D

解析　第8题，读图可知，A点地处北半球，位于昏线上，地方时为20时，此时北京时间为10时，据此可推知A点经度为90°W，故最可能位于美国。第9题，夜半球中间的经线为0时经线，由其与北京时间的时差(10小时)可推知其经度为30°W。0时经线向东到180°经线为今日的经度范围，共210°，B点位于今日范围内，故与B点日期相同的经度范围约占全球的7/12(即210°/360°)。

(2020·江苏东海县第二中学月考)下图中AM、CM为晨昏线，阴影部分所在的经度范围与全球其他地区日期不同。读图回答10～11题。

10．太阳直射点的地理坐标为(　　)

A．(10°S,180°)   B．(20°N,90°E)

C．(0°，180°)   D．(20°S,90°W)

11．该日上海日出、正午、日落时的日影朝向依次为(　　)

A．西南、正南、东南

B．正西、正北、正东

C．西北、正北、东北

D．西北、正北、东南

答案　10.D　11.C

解析　第10题，图示CM、AM是晨昏线，阴影部分所在的经度范围与全球其他地区日期不同，则判断M所在经线是0：00，A所在经线是180°。CM是昏线，AM是晨线，则南纬70°以南出现极昼，太阳直射20°S。图中A点为赤道与晨线的交点，且所在的经线是180°，故180°经线地方时为6时，从而可计算12时所在经线为90°W，即太阳直射点经度为90°W。故太阳直射点的地理坐标为(20°S,90°W)，D正确。第11题，该日太阳直射点在南半球，全球各地日出东南、日落西南，所以上海的日影日出时朝向西北，日落时朝向东北；正午太阳在上海的正南，影子朝向正北，C正确。

(2020·江苏地理)2020年4月8日22时，小明在上海观赏了“超级月亮”。下图为“月亮视直径最大与最小时的对比示意图”。据此回答12～13题。

12．从天体运动位置看，此时(　　)

A．月球位于远地点附近 B．月球位于近地点附近

C．地月系位于远日点附近 D．地月系位于近日点附近

13．与此时全球昼夜分布状况相符的是(　　)

答案　12.B　13.A

解析　第12题，所谓“超级月亮”就是在地球上看到的月球比较大，当月地距离比较近时，月球看上去比平时要大一些、亮一些。所以出现“超级月亮”时，月球位于近地点附近，A错、B对。月球看上去的大小跟月地之间的距离有关，与日地距离无关，C、D错。第13题，4月8日，太阳直射北半球，此时太阳直射点离赤道相对较近，因此北极圈内小范围出现极昼现象，南极圈内小范围出现极夜现象，选A。

14．读下图，完成下列各题。(18分)

(1)在图示北极点附近画出地球自转方向，并判断图中晨昏线是晨线还是昏线。(4分)

(2)如果图中甲与丙两点纬度数相同，请比较甲、乙、丙、丁四地线速度和角速度的大小。(4分)

(3)一条流经甲地的平直河流南岸受侵蚀较为严重，试判断其流向。(4分)

(4)分别计算甲地的地方时和丁地的区时，并判断乙地日出时间。(4分)

(5)此时，由________经线和________经线将全球划分为两个日期。(2分)

答案　(1)画图如下。　晨线。

(2)线速度：乙＞甲＝丙＞丁；角速度：甲＝乙＝丙＝丁。

(3)自西向东。

(4)甲：4时；丁：10时；乙：6时。

(5)60°W　180°

解析　(1)在北极点附近，围绕北极点画逆时针箭头即为地球自转方向。结合地球自转方向和昼夜变化判读晨昏线。(2)结合地球自转线速度和角速度变化规律判读大小。(3)甲地位于北半球，根据地转偏向力判断该处河流流向。(4)结合地方时和区时计算方法分别计算甲地的地方时和丁地的区时；乙地位于晨线与赤道的交点上，地方时为6时，此时正值日出。(5)全球由0时所在经线和180°经线划分为两个日期。

15．读下图，回答下列问题。(13分)

(1)这一天北半球的节气为________。(1分)

(2)此图中太阳直射点的坐标是________________。(2分)

(3)图中AB是________(填“晨”或“昏”)线。(2分)

(4)图中E地的昼长为________小时；F地的昼长为________小时，地方时________时日落。(6分)

(5)这一天，发生极夜现象的范围是____________________________________。(2分)

答案　(1)夏至　(2)(23°26′N,0°)　(3)昏　(4)12　4　14　(5)66°34′S～90°S(或南极圈及其以南地区)

解析　读图可知，该日晨昏线与极圈相切且北极圈及其以北地区有极昼现象，故判断该日为北半球夏至日，太阳直射北回归线。据图判断AB是昏线，该线与赤道交于E点，即E点所在经线的地方时为18时，可推断E点以西经度相隔90°的0°经线地方时为12时，故确定图中太阳直射点的坐标为(23°26′N,0°)。图中E地位于赤道上，赤道上终年昼夜等长，故E地的昼长为12小时。读图可知F地昼弧的度数为60°，计算出昼长为4小时。日落时间为12＋4/2＝14时。夏至日这一天发生极夜现象的范围是66°34′S～90°S(或南极圈及其以南地区)。
