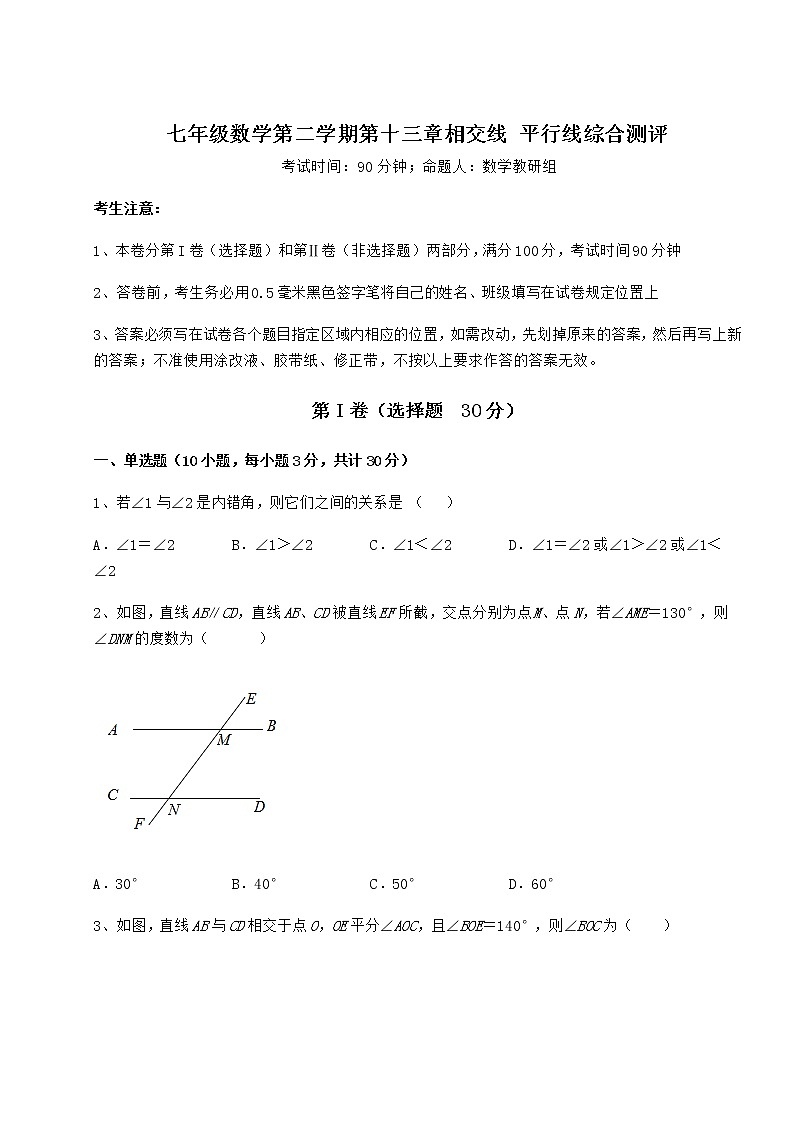

七年级数学第二学期第十三章相交线 平行线综合测评
考试时间：90分钟；命题人：数学教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、若∠1与∠2是内错角，则它们之间的关系是 （ ）
A．∠1＝∠2 B．∠1＞∠2 C．∠1＜∠2 D．∠1＝∠2或∠1＞∠2或∠1＜∠2
2、如图，直线AB∥CD，直线AB、CD被直线EF所截，交点分别为点M、点N，若∠AME＝130°，则∠DNM的度数为（ ）

A．30° B．40° C．50° D．60°

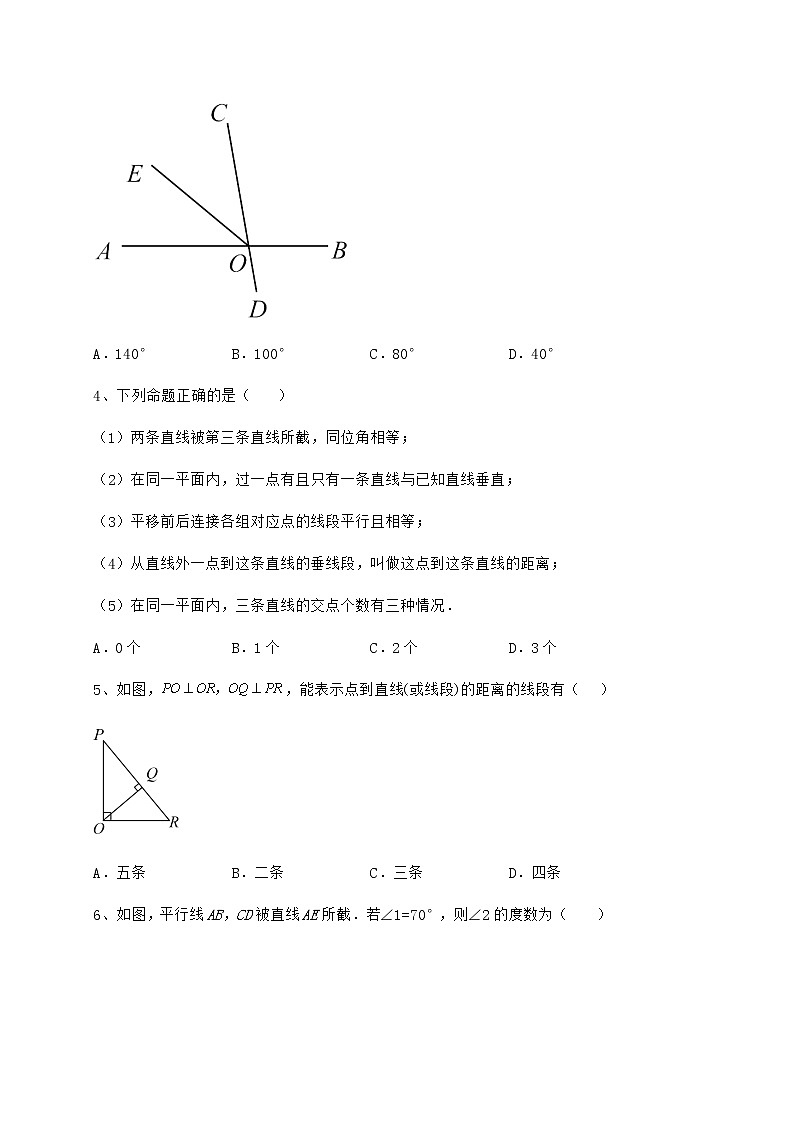

3、如图，直线AB与CD相交于点O，OE平分∠AOC，且∠BOE＝140°，则∠BOC为（　　）

A．140° B．100° C．80° D．40°
4、下列命题正确的是（　　）
（1）两条直线被第三条直线所截，同位角相等；
（2）在同一平面内，过一点有且只有一条直线与已知直线垂直；
（3）平移前后连接各组对应点的线段平行且相等；
（4）从直线外一点到这条直线的垂线段，叫做这点到这条直线的距离；
（5）在同一平面内，三条直线的交点个数有三种情况．
A．0个 B．1个 C．2个 D．3个
5、如图，，能表示点到直线(或线段)的距离的线段有（ ）

A．五条 B．二条 C．三条 D．四条
6、如图，平行线AB，CD被直线AE所截．若∠1=70°，则∠2的度数为（ ）

A．80° B．90° C．100° D．110°
7、若直线a∥b，b∥c，则a∥c的依据是（ ）．
A．平行的性质 B．等量代换
C．平行于同一直线的两条直线平行． D．以上都不对
8、如图，AB∥CD，AE∥CF，∠A=41°，则∠C的度数为（ ）

A．139° B．141° C．131° D．129°
9、如图，有A，B，C三个地点，且∠ABC＝90°，B地在A地的北偏东43°方向，那么C地在B地的（　　）方向．

A．南偏东47° B．南偏西43° C．北偏东43° D．北偏西47°
10、已知∠α的两边分别平行于∠β的两边．若∠α＝60°，则∠β的大小为（　　）
A．30° B．60° C．30°或60° D．60°或120°
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、在同一平面内的三条直线，它们的交点个数可能是________．
2、如图，直线AB和直线CD相交于点O，且∠AOC＝2∠BOC，则∠AOD的度数为____________．

3、如图，将一块直角三角板与一张两边平行的纸条按照如图所示的方式放置，下列结论：①∠1=∠2；②∠3=∠4；③∠2=∠3；④∠4+∠5=180°．其中正确的是________．（填序号）

4、如图，直线mn．若，，则的大小为_____度．

5、如图，把一张三角形纸片（△ABC）进行折叠，使点A落在BC上的点F处，折痕为DE，点D，点E分别在AB和AC上，DE∥BC，若∠B＝70°，则∠BDF的度数为____．

三、解答题（10小题，每小题5分，共计50分）
1、已知：如图①，AB∥CD，点F在直线AB、CD之间，点E在直线AB上，点G在直线CD上，∠EFG＝90°．
（1）如图①，若∠BEF＝130°，则∠FGC＝　 　度；
（2）小明同学发现：如图②，无论∠BEF度数如何变化，∠FEB﹣∠FGC的值始终为定值，并给出了一种证明该发现的辅助线作法：过点E作EM∥FG，交CD于点M．请你根据小明同学提供的辅助线方法，补全下面的证明过程；
（3）拓展应用：如图③，如果把题干中的“∠EFG＝90°”条件改为“∠EFG＝110°”，其它条件不变，则∠FEB﹣∠FGC＝　 　度．

解：如图②，过点E作EM∥FG，交CD于点M．
∵AB∥CD（已知）
∴∠BEM＝∠EMC（ 　 　）
又∵EM∥FG
∴∠FGC＝∠EMC（ 　 　）
∠EFG+∠FEM＝180°（ 　 　）
即∠FGC＝（ 　 　）（等量代换）
∴∠FEB﹣∠FGC＝∠FEB﹣∠BEM＝（ 　 　）
又∵∠EFG＝90°
∴∠FEM＝90°
∴∠FEB﹣∠FGC＝　 　
即：无论∠BEF度数如何变化，∠FEB﹣∠FGC的值始终为定值．
2、如图，平面上两点C、D在直线AB的同侧，按下列要求画图并填空．
（1）画直线AC；
（2）画射线CD；
（3）画线段BD；
（4）过点D画垂线段DF⊥AB，垂足为F；
（5）点D到直线AB的距离是线段　 　的长．

3、如图，在边长为1的正方形网格中，点A、B、C、D都在格点上．按要求画图：
（1）如图a，在线段AB上找一点P，使PC+PD最小．
（2）如图b，在线段AB上找一点Q，使CQ⊥AB，画出线段CQ．
（3）如图c，画线段CM∥AB．要求点M在格点上．

4、直线、相交于点，平分，，，求与的度数．

5、根据要求画图或作答：如图所示，已知A、B、C三点．

（1）连结线段AB；
（2）画直线AC和射线BC；
（3）过点B画直线AC的垂线，垂足为点D，则点A到直线BD的距离是线段_______的长度．
6、已知AB∥CD，点是AB，CD之间的一点．
（1）如图1，试探索∠AEC，∠BAE，∠DCE之间的数量关系；
以下是小明同学的探索过程，请你结合图形仔细阅读，并完成填空（理由或数学式）：
解：过点E作PE∥AB（过直线外一点有且只有一条直线与这条直线平行）．
∵AB∥CD（已知），
∴PE∥CD（ 　 　），
∴∠BAE＝∠1，∠DCE＝∠2（ 　 　），
∴∠BAE+∠DCE＝　 　+　 　（等式的性质）．
即∠AEC，∠BAE，∠DCE之间的数量关系是 　 　．
（2）如图2，点F是AB，CD之间的一点，AF平分∠BAE，CF平分∠DCE．
①若∠AEC＝74°，求∠AFC的大小；
②若CG⊥AF，垂足为点G，CE平分∠DCG，∠AEC+∠AFC＝126°，求∠BAE的大小．

7、如图，已知∠A＝120°，∠FEC＝120°，∠1＝∠2，试说明∠FDG＝∠EFD．请补全证明过程，即在下列括号内填上结论或理由．

解：∵∠A＝120°，∠FEC＝120°（已知），
∴∠A＝　 （　 　）．
∴AB∥　 （　 　）．
又∵∠1＝∠2（已知），
∴AB∥CD （　 　）．
∴EF∥　 　（　 　）．
∴∠FDG＝∠EFD （　 　）．
8、如图，点A、B、C在8×5网格的格点上，每小方格是边长为1个单位长度的正方形．请按要求画图，并回答问题：
（1）延长线段AB到点D，使BD＝AB；
（2）过点C画CE⊥AB，垂足为E；
（3）点C到直线AB的距离是 　 　个单位长度；
（4）通过测量 　 　＝　 　，并由此结论可猜想直线BC与AF的位置关系是 　 　．

9、如图，在ABC中，DEAC，DFAB．
（1）判断∠A与∠EDF之间的大小关系，并说明理由．
（2）求∠A+∠B+∠C的度数．

10、如图，如果∠1＝60°，∠2＝120°，∠D＝60°，那么AB与CD平行吗？BC与DE呢？

观察下面的解答过程，补充必要的依据或结论．
解∵∠1＝60°（已知）
∠ABC＝∠1 （①　 　）
∴∠ABC＝60°（等量代换）
又∵∠2＝120°（已知）
∴（②　 　）+∠2＝180°（等式的性质）
∴AB∥CD （③　 　）
又∵∠2+∠BCD＝（④　 　°）
∴∠BCD＝60°（等式的性质）
∵∠D＝60°（已知）
∴∠BCD＝∠D （⑤　 　）
∴BC∥DE （⑥　 　）

-参考答案-
一、单选题
1、D
【分析】
根据内错角角的定义和平行线的性质判断即可．
【详解】
解：∵只有两直线平行时，内错角才可能相等，
∴根据已知∠1与∠2是内错角可以得出∠1=∠2或∠1＞∠2或∠1＜∠2，
三种情况都有可能，
故选D．
【点睛】
本题考查了内错角和平行线的性质，能理解内错角的定义是解此题的关键．
2、C
【分析】
由对顶角得到∠BMN=130°，然后利用平行线的性质，即可得到答案．
【详解】
解：由题意，
∵∠BMN与∠AME是对顶角，
∴∠BMN=∠AME=130°，
∵AB∥CD，
∴∠BMN+∠DNM=180°，
∴∠DNM=50°；
故选：C．
【点睛】
本题考查了平行线的性质，对顶角相等，解题的关键是掌握所学的知识，正确得到∠BMN=130°．
3、B
【分析】
根据平角的意义求出∠AOE，再根据角平分线的定义得出∠AOE=∠COE，由角的和差关系可得答案．
【详解】
解：∵∠AOE+∠BOE＝180°，
∴∠AOE＝180°﹣∠BOE＝180°﹣140°＝40°，
又∵OE平分∠AOC，
∴∠AOE＝∠COE＝40°，
∴∠BOC＝∠BOE﹣∠COE
＝140°﹣40°
＝100°，
故选：B．
【点睛】
本题考查了角平分线的定义，邻补角，掌握角平分线、邻补角的意义以及图形中角的和差关系是正确解答的关键．
4、B
【分析】
根据平行线的性质、垂直的定义、平移的性质、点到直线的距离的定义、直线的位置关系逐个判断即可得．
【详解】
解：（1）两条平行线被第三条直线所截，同位角相等；则原命题错误；
（2）在同一平面内，过一点有且只有一条直线与已知直线垂直；则原命题正确；
（3）平移前后连接各组对应点的线段平行（或在同一条直线上）且相等；则原命题错误；
（4）从直线外一点到这条直线的垂线段的长度，叫做这点到这条直线的距离；则原命题错误；
（5）在同一平面内，三条直线的交点个数可能为0个或1个或2个或3个，共有四种情况；则原命题错误；
综上，命题正确的是1个，
故选：B．
【点睛】
本题考查了平行线的性质、垂直的定义、平移的性质、点到直线的距离的定义、直线的位置关系，熟练掌握各定义和性质是解题关键．
5、A
【分析】
直接利用点到直线的距离的定义分析得出答案．
【详解】
解：线段的长是点到的距离，
线段的长是点到的距离，
线段的长是点到的距离，
线段的长是点到的距离，
线段的长是点到的距离，
故图中能表示点到直线距离的线段共有五条．
故选：A．
【点睛】
此题考查了点到直线的距离．解题的关键是掌握点到直线的距离的定义，点到直线的距离是一个长度，而不是一个图形，也就是垂线段的长度，而不是垂线段．
6、D
【分析】
直接利用对顶角以及平行线的性质分析得出答案．
【详解】
解：

∵∠1＝70°，
∴∠1＝∠3＝70°，
∵ABDC，
∴∠2＋∠3＝180°，
∴∠2＝180°−70°＝110°．
故答案为：D．
【点睛】
此题主要考查了平行线的性质以及对顶角，正确掌握平行线的性质是解题关键．
7、C
【分析】
根据平行公理的推论进行判断即可．
【详解】
解：直线a∥b，b∥c，则a∥c的依据是平行于同一直线的两条直线平行，
故选：C．
【点睛】
本题考查了平行公理的推论，解题关键是明确平行于同一直线的两条直线平行．
8、A
【分析】
如图，根据AECF，得到∠CGB=41°，根据ABCD，即可得到∠C=139°．．
【详解】
解：如图，∵AECF，
∴∠A=∠CGB=41°，
∵ABCD，
∴∠C=180°-∠CGB=139°．

故选：A
【点睛】
本题考查了平行线的性质，熟知平行线的性质是解题关键．
9、D
【分析】
根据方向角的概念，和平行线的性质求解．
【详解】
解：如图：

∵AF∥DE，
∴∠ABE＝∠FAB＝43°，
∵AB⊥BC，
∴∠ABC＝90°，
∴∠CBD＝180°﹣90°﹣43°＝47°，
∴C地在B地的北偏西47°的方向上．
故选：D．
【点睛】
本题主要考查了方位角，平行线的性质，正确的识别图形是解题的关键．
10、D
【分析】
根据题意画图如图（1），根据平行线性质两直线平行，同位角相等，即可得出∠α＝∠1＝∠β，即可得出答案，如图（2）根据平行线性质，两直线平行，同旁内角互补，∠α+∠2＝180°，再根据两直线平行，内错角相等，∠2＝∠β，即可得出答案．
【详解】
解：如图1，
∵a∥b，
∴∠1＝∠α，
∵c∥d，
∴∠β＝∠1＝∠α＝60°；
如图（2），
∵a∥b，
∴∠α+∠2＝180°，
∵c∥d，
∴∠2＝∠β，
∴∠β+∠α＝180°，
∵∠α＝60°，
∴∠β＝120°．
综上，∠β＝60°或120°．
故选：D．

【点睛】
本题主要考查了平行线的性质，熟练掌握相关性质进行计算是解决本题的关键．
二、填空题
1、0或1或2或3个
【分析】
分类讨论画出图形，①当三条直线平行时，没有交点；②三条直线交于一点时，有一个交点；③两条平行线与一条直线相交时，有两个交点；④三条直线两两相交时有三个交点吗，即可得出答案．
【详解】
解：如图，

由图可知：同一平面内的三条直线，其交点个数为：0个；1个；2个；3个．
故答案是：0个或1个或2个或3个
【点睛】
本题主要考查了相交线和平行线．正确画出图形，即可得到正确结果．
2、
【分析】
根据，可得，再根据对顶角相等即可求出的度数．
【详解】
解：∵，
∴
∴
∵
∴
故答案为：
【点睛】
本题主要考查了邻补角、对顶角的相关知识，熟练运用邻补角、对顶角的相关知识是解答此题的关键．
3、①②④
【分析】
根据平行线的性质，直角三角板的性质对各小题进行验证即可得解．
【详解】
解：∵纸条的两边互相平行，
∴∠1=∠2，∠3=∠4，∠4+∠5=180°，故①，②，④正确；
∵三角板是直角三角板，
∴∠2+∠4=180°-90°=90°，
∵∠3=∠4，
∴∠2+∠3=90°，故③不正确．
综上所述，正确的是①②④．
故答案为：①②④．
【点睛】
本题考查了平行线的性质，直角三角板的性质，熟记性质与概念并准确识图是解题的关键．
4、70
【分析】
如图（见解析），过点作，再根据平行线的性质可得，然后根据角的和差即可得．
【详解】
解：如图，过点作，
，
，
，
，
，
故答案为：70．

【点睛】
本题考查了平行线的性质与推论，熟练掌握平行线的性质是解题关键．
5、40°
【分析】
利用平行线的性质求出∠ADE＝70°，再由折叠的性质推出∠ADE＝∠EDF＝70°即可解决问题．
【详解】
解：∵DE∥BC，
∴∠ADE＝∠B＝70°，
由折叠的性质可得∠ADE＝∠EDF＝70°，
∴∠BDF＝180°﹣∠ADE-∠EDF＝40°，
故答案为：40°．
【点睛】
本题综合考查了平行线以及折叠的性质，熟练掌握两性质定理是解答关键．
三、解答题
1、（1）40°；（2）见解析；（3）70°
【分析】
（1）过点F作FN∥AB，由∠FEB＝150°，可计算出∠EFN的度数，由∠EFG＝90°，可计算出∠NFG的度数，由平行线的性质即可得出答案；
（2）根据题目补充理由和相关结论即可；
（3）类似（2）中的方法求解即可．
【详解】
解：（1）过点F作FN∥AB，
∵FN∥AB，∠FEB＝130°，
∴∠EFN+∠FEB＝180°，
∴∠EFN＝180°﹣∠FEB＝180°﹣130°＝50°，
∵∠EFG＝90°，
∴∠NFG＝∠EFG﹣∠EFN＝90°﹣50°＝40°，
∵AB∥CD，
∴FN∥CD，
∴∠FGC＝∠NFG＝40°．
故答案为：40°；

（2）如图②，过点E作EM∥FG，交CD于点M．
∵AB∥CD（已知）
∴∠BEM＝∠EMC（两直线平行，内错角相等）
又∵EM∥FG
∴∠FGC＝∠EMC（两直线平行，同位角相等）
∠EFG+∠FEM＝180°（两直线平行，同旁内角互补）
即∠FGC＝（∠BEM）（等量代换）
∴∠FEB﹣∠FGC＝∠FEB﹣∠BEM＝（∠FEM）
又∵∠EFG＝90°
∴∠FEM＝90°
∴∠FEB﹣∠FGC＝90°
故答案为：两直线平行，内错角相等，两直线平行，同位角相等，两直线平行，同旁内角互补，∠BEM，∠FEM，90°
（3）过点E作EH∥FG，交CD于点H．
∵AB∥CD
∴∠BEH＝∠EHC
又∵EM∥FG
∴∠FGC＝∠EHC
∠EFG+∠FEH＝180°
即∠FGC＝∠BEH
∴∠FEB﹣∠FGC＝∠FEB﹣∠BEH＝∠FEH
又∵∠EFG＝110°
∴∠FEH＝70°
∴∠FEB﹣∠FGC＝70°
故答案为：70°．

【点睛】
本题主要考查了平行线的判定与性质，熟练掌握平行线的判定与性质进行求解是解决本题的关键．
2、（1）见解析；（2）见解析；（3）见解析；（4）见解析；（5）DF
【分析】
（1）连接AC并向两端延长即可；
（2）连接CD并延长CD即可；
（3）连接BD即可；
（4）过D作线段DF⊥AB，垂足为F；
（5）根据垂线段的长度是点到直线的距离解答即可．
【详解】
解：（1）直线AC如图所示；
（2）射线CD如图所示；
（3）线段BD如图所示；
（4）垂线段DF如图所示；
（5）垂线段DF的长是点D到直线AB的距离，
故答案为：DF．

【点睛】
本题考查画直线、射线、线段、垂线段、点到直线的距离，熟练掌握基本作图方法，理解点到直线的距离的定义是解答的关键．
3、（1）见解析；（2）见解析；（3）见解析
【分析】
（1）根据两点之间线段最短即连接CD，则CD与线段AB交于点P，此时PC+PD最小；
（2）根据图b可知∠B=45°，然后可在线段AB上找一点Q，使∠QCB=45°，则有CQ⊥AB，画出线段CQ；
（3）根据网格图c可知∠A=45°，然后再格点中找到∠MCA=45°，则有∠A=∠MCA=45°，进而可知CM∥AB．
【详解】
解：（1）如图a，点P即为所求；

（2）如图b，点Q和线段CQ即为所求；


（3）如图c，线段CM即为所求．
【点睛】
本题主要考查格点作图及结合了垂直的定义、平行线的性质等知识点，熟练掌握格点作图是解题的关键．
4、∠3=50°，∠2=65°．
【分析】
根据邻补角的性质、角平分线的定义进行解答即可．
【详解】
∵∠FOC=90°，∠1=40°，
∴∠3=180°-∠FOC-∠1 =180°-90°-40°=50°，
∴∠AOD=180°-∠3=180°-50°=130°，
又∵OE平分∠AOD，
∴∠2=∠AOD=65°．
【点睛】
本题考查的是邻补角的概念和性质、角平分线的定义，掌握邻补角之和等于180°是解题的关键．
5、（1）画图见解析；（2）画图见解析；（3）画图见解析，
【分析】
（1）连接即可；
（2）过两点画直线即可，以为端点画射线即可；
（3）利用三角尺过画的垂线，垂足为 可得 从而可得点A到直线BD的距离是垂线段的长度.
【详解】
解：（1）如图，线段AB即为所求作的线段，
（2）如图，直线AC和射线BC即为所求作的直线与射线，
（3）如图，BD即为所画的垂线，

点A到直线BD的距离是线段的长度．
故答案为：
【点睛】
本题考查的是画直线，射线，线段，过一点画已知直线的垂线，点到直线的距离的含义，掌握画直线，射线，线段及画已知直线的垂线是解本题的关键.
6、（1）平行于同一条直线的两条直线平行，两直线平行，内错角相等，∠1，∠2，∠AEC＝∠BAE+∠DCE；（2）①37°；②52°
【分析】
（1）结合图形利用平行线的性质填空即可；
（2）①过F作FG∥AB，由（1）得：∠AEC＝∠BAE+∠DCE，根据AB∥CD，FG∥AB，CD∥FG，得出∠AFC=∠AFG+∠GFC＝∠BAF+∠DCF，根据AF平分∠BAE，CF平分∠DCE，可得∠BAF＝∠BAE，∠DCF＝∠DCE，根据角的和差∠AFC＝∠BAF+∠DCF=∠AEC即可；
②由①得：∠AEC＝2∠AFC，可求∠AFC＝42°，∠AEC＝82°，根据CG⊥AF，求出∠GCF=90-∠AFC=48°，根据角平分线计算得出∠GCF＝3∠DCF，求出∠DCF＝16°即可．
【详解】
解：（1）平行于同一条直线的两条直线平行，
两直线平行，内错角相等，
∠1，∠2，
∠AEC＝∠BAE+∠DCE，
故答案为：平行于同一条直线的两条直线平行，两直线平行，内错角相等，∠1，∠2，∠AEC＝∠BAE+∠DCE，
（2）①过F作FG∥AB，
由（1）得：∠AEC＝∠BAE+∠DCE，
∵AB∥CD，FG∥AB，
∴CD∥FG，
∴∠BAF=∠AFG，∠DCF=∠GFC，
∴∠AFC=∠AFG+∠GFC＝∠BAF+∠DCF，
∵AF平分∠BAE，CF平分∠DCE，
∴∠BAF＝∠BAE，∠DCF＝∠DCE，
∴∠AFC＝∠BAF+∠DCF，
＝∠BAE+∠DCE，
=（∠BAE+∠DCE），
＝∠AEC，
＝×74°，
＝37°；

②由①得：∠AEC＝2∠AFC，
∵∠AEC+∠AFC＝126°，
∴2∠AFC+∠AFC＝126°
∴3∠AFC＝126°，
∴∠AFC＝42°，∠AEC＝84°，
∵CG⊥AF，
∴∠CGF＝90°，
∴∠GCF=90-∠AFC=48°，
∵CE平分∠DCG，
∴∠GCE＝∠ECD，
∵CF平分∠DCE，
∴∠DCE＝2∠DCF＝2∠ECF，
∴∠GCF＝3∠DCF，
∴∠DCF＝16°，
∴∠DCE＝32°，
∴∠BAE＝∠AEC﹣∠DCE＝52°．

【点睛】
本题考查平行线性质，角平分线有关的计算，垂直定义，角的和差倍分，简单一元一次方程，掌握平行线性质，角平分线有关的计算，垂直定义，角的和差倍分，简单一元一次方程是解题关键．
7、∠FEC；等量代换；EF；同位角相等，两直线平行；内错角相等，两直线平行；CD；平行于同一条直线的两直线互相平行；两直线平行，内错角相等
【分析】
利用平行线的判定，由已知得AB∥EF、AB∥CD，可推出EF∥CD，利用平行线的性质得结论
【详解】
解：∵∠A=120°，∠FEC=120°（已知），
∴∠A=∠FEC（等量代换），
∴AB∥EF（同位角相等，两直线平行），
又∵∠1=∠2（已知），
∴AB∥CD（内错角相等，两直线平行），
∴EF∥CD（平行于同一条直线的两直线互相平行），
∴∠FDG=∠EFD（两直线平行，内错角相等），
故答案为：∠FEC；等量代换；EF；同位角相等，两直线平行；内错角相等，两直线平行；CD；平行于同一条直线的两直线互相平行；两直线平行，内错角相等．
【点睛】
本题考查了平行线的性质和判定，学会分析，正确的利用平行线的性质和判定是解决本题的关键．
8、（1）见解析；（2）见解析；（3）2；（4），平行
【分析】
（1）根据网格的特点和题意，延长到，使；
（2）根据网格是正方形，垂线的定义，画出，垂足为，点在线段的延长线上，
（3）点C到直线AB的距离即的长，网格的特点即可数出的长；
（4）根据同位角相等，两直线平行，或内错角相等，两直线平行即可得，即可知测量的角度
【详解】
解：（1）（2）如图所示，

（3）由网格可知
即点C到直线AB的距离是个单位长度
故答案为：2
（4）通过测量，可知
故答案为：，平行
【点睛】
本题考查了画线段，画垂线，平行线的性质与判定，点到直线的距离，掌握以上知识是解题的关键．
9、（1）两角相等，见解析；（2）180°
【分析】
（1）根据平行线的性质得到∠A=∠BED，∠EDF=∠BED，即可得到结论；
（2）根据平行线的性质得到∠C=∠EDB，∠B=∠FDC，利用平角的定义即可求解；
【详解】
（1）两角相等，理由如下：
∵DE∥AC，
∴∠A=∠BED(两直线平行，同位角相等).
∵DF∥AB，
∴∠EDF=∠BED(两直线平行，内错角相等)，
∴∠A=∠EDF(等量代换).
（2）∵DE∥AC，
∴∠C=∠EDB(两直线平行，同位角相等).
∵DF∥AB，
∴∠B=∠FDC(两直线平行，同位角相等).
∵∠EDB+∠EDF+∠FDC=180°，
∴∠A+∠B+∠C=180°(等量代换).
【点睛】
本题考查了平行线的性质，熟练掌握平行线的性质是解题的关键．
10、对顶角相等；∠ABC；同旁内角互补，两直线平行；180；等量代换；内错角相等，两直线平行．
【分析】
先求出∠ABC＝60°，即可证明∠ABC+∠2＝180°得到AB∥CD，然后求出∠BCD＝∠D 即可证明BC∥DE．
【详解】
解∵∠1＝60°（已知）
∠ABC＝∠1 （对顶角相等），
∴∠ABC＝60°（等量代换），
又∵∠2＝120°（已知），
∴∠ABC+∠2＝180°（等式的性质），
∴AB∥CD （同旁内角互补，两直线平行），
又∵∠2+∠BCD＝180°，
∴∠BCD＝60°（等式的性质），
∵∠D＝60°（已知），
∴∠BCD＝∠D （等量代换），
∴BC∥DE （内错角相等，两直线平行），
故答案为：对顶角相等；∠ABC；同旁内角互补，两直线平行；180；等量代换；内错角相等，两直线平行．
【点睛】
本题主要考查了平行线的判定，对顶角相等，解题的关键在于能够熟练掌握平行线的判定条件．
