第3讲 欧姆定律-冲刺2022中考物理第一轮系统复习课件
展开
这是一份第3讲 欧姆定律-冲刺2022中考物理第一轮系统复习课件，共20页。PPT课件主要包含了考点1欧姆定律，导体两端的电压，导体的电阻，通过导体的电流，纯电阻电路，保护电路等内容，欢迎下载使用。
1. 内容：导体中的电流，跟导体两端的电压成______，跟导体的电阻成______．2. 公式：I＝______；U表示________________，单位是伏特(V)R表示__________，单位是欧姆(Ω)I表示_______________，单位是安培(A)3. 变形公式：电阻R＝________，电压U＝________．4. 适用条件：欧姆定律只适用于___________；如只接有电热丝、白炽灯的电路．
练习：1、下列四个图像中,能正确描述电阻一定时,通过导体的电流与它两端电压关系的是 ( )

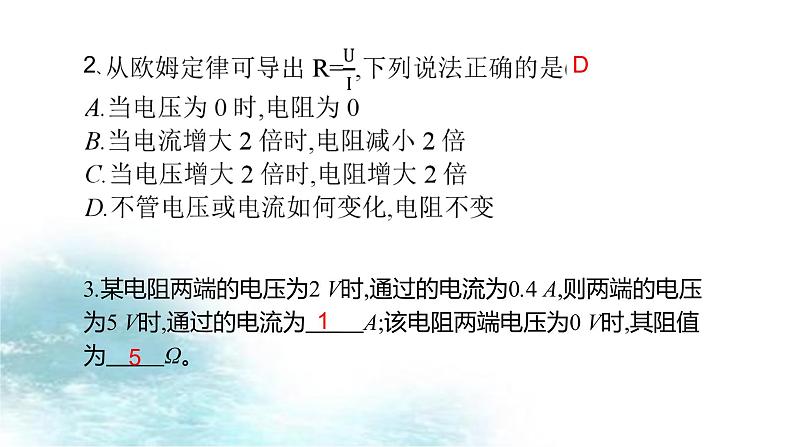

3.某电阻两端的电压为2 V时,通过的电流为0.4 A,则两端的电压为5 V时,通过的电流为 A;该电阻两端电压为0 V时,其阻值为 Ω。
考点2 电阻的串联和并联

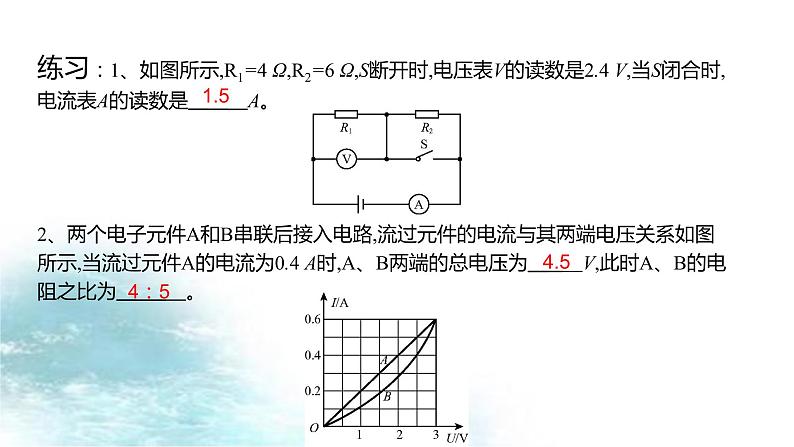

练习：1、如图所示,R1=4 Ω,R2=6 Ω,S断开时,电压表V的读数是2.4 V,当S闭合时,电流表A的读数是 A。
2、两个电子元件A和B串联后接入电路,流过元件的电流与其两端电压关系如图所示,当流过元件A的电流为0.4 A时,A、B两端的总电压为 V,此时A、B的电阻之比为 。
1、动态电路分析（1）滑动变阻器引起的动态电路分析思路正确判断电路各元件的连接方式→弄清电表测量对象→判断滑动变阻器电阻变化→运用欧姆定律及串并联电路电流、电压规律分析各变量的变化情况（2）传感器阻值变化引起的电表示数变化解决此类问题时,先弄清传感器电阻随非电学量变化而变化的特点,再将其视为滑动变阻器来分析。（3）开关通断引起的动态电路分析分析并画出开关通断前后的两个等效电路→判断两个电路的连接方式及各电表所测对象→列出题中要对比的量的关系式→判断相关物理量的变化。
考点3 欧姆定律的应用
练习：1、如图所示,电源电压保持不变,当滑动变阻器的滑片向右滑动时,下列说法正确的是 ( )
2、如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向右滑动时,下列判断正确的是 ( )
A、电压表示数变大,电流表示数变大B、电压表示数变小,电流表示数变小C、电压表示数变小,电流表示数变大D、电压表示数变大,电流表示数变小
考点4 电路故障分析
练习：1、如图所示的电路,闭合开关S后,两灯均不发光。为检测电路故障,进行了以下操作:将电压表接线柱分别接到a、b两点,电压表有明显示数;将电压表正负接线柱分别接到b、c两点,电压表示数为零。则电路故障可能是 ( )A.灯L1断路B.灯L2短路C.电流表断路D.灯L2断路
实验、探究电流与电压、电阻的关系
命题点:1.实验方法(控制变量法)2.实物图的连接3.电路接通前的要求(开关断开,滑动变阻器的滑片要滑到阻值最大端)4.滑动变阻器的作用5.电流表、电压表的使用和读数6.实验数据分析7.获取多次实验数据的目的8.实验结论
1、探究方法: 控制变量法 。 2、电路设计
3、滑动变阻器的作用( 1 ) 控制R两端的电压 ( 在研究电流与电压关系时,改变电阻两端的电压;在研究电流与电阻关系时,控制电阻两端的电压为某一定值 )。 ( 2 ) 保护电路 。
4、实验中进行多次测量的目的是避免偶然性，得出普遍规律
练习：1、研究电流跟电阻、电压的关系，用如图所示电路，请根据实物图连接实物图；
①在连接电路时，开关应 。在开关闭合前，滑动变阻器的滑片要移到 端（Ａ或Ｂ），起到 作用。
②在研究电流跟电压的关系时，应保持 不变，当电阻两端电压要从１Ｖ增大到２Ｖ时，滑动变阻器的滑片要向 端移动。
③在研究电流跟电阻的关系时，应保持 不变，当电阻R=5Ω换成R=10Ω后，电压表的示数将 ，为了保持电阻两端的电压不变,滑动变阻器的滑片要向 端移动。
2、某同学在做研究电流跟电压、电阻关系的实验时，得到下表两组数据
①分析左表数据，可得结论：②分析右表数据，可得结论：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
③综合以上结论，可得结论：
在电阻不变的情况下，导体上的电流跟导体两端的电压成正比。
在电压不变的情况下，导体上的电流跟导体的电阻成反比。
1. 内容：导体中的电流，跟导体两端的电压成______，跟导体的电阻成______．2. 公式：I＝______；U表示________________，单位是伏特(V)R表示__________，单位是欧姆(Ω)I表示_______________，单位是安培(A)3. 变形公式：电阻R＝________，电压U＝________．4. 适用条件：欧姆定律只适用于___________；如只接有电热丝、白炽灯的电路．
练习：1、下列四个图像中,能正确描述电阻一定时,通过导体的电流与它两端电压关系的是 ( )
3.某电阻两端的电压为2 V时,通过的电流为0.4 A,则两端的电压为5 V时,通过的电流为 A;该电阻两端电压为0 V时,其阻值为 Ω。
考点2 电阻的串联和并联
练习：1、如图所示,R1=4 Ω,R2=6 Ω,S断开时,电压表V的读数是2.4 V,当S闭合时,电流表A的读数是 A。
2、两个电子元件A和B串联后接入电路,流过元件的电流与其两端电压关系如图所示,当流过元件A的电流为0.4 A时,A、B两端的总电压为 V,此时A、B的电阻之比为 。
1、动态电路分析（1）滑动变阻器引起的动态电路分析思路正确判断电路各元件的连接方式→弄清电表测量对象→判断滑动变阻器电阻变化→运用欧姆定律及串并联电路电流、电压规律分析各变量的变化情况（2）传感器阻值变化引起的电表示数变化解决此类问题时,先弄清传感器电阻随非电学量变化而变化的特点,再将其视为滑动变阻器来分析。（3）开关通断引起的动态电路分析分析并画出开关通断前后的两个等效电路→判断两个电路的连接方式及各电表所测对象→列出题中要对比的量的关系式→判断相关物理量的变化。
考点3 欧姆定律的应用
练习：1、如图所示,电源电压保持不变,当滑动变阻器的滑片向右滑动时,下列说法正确的是 ( )
2、如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向右滑动时,下列判断正确的是 ( )
A、电压表示数变大,电流表示数变大B、电压表示数变小,电流表示数变小C、电压表示数变小,电流表示数变大D、电压表示数变大,电流表示数变小
考点4 电路故障分析
练习：1、如图所示的电路,闭合开关S后,两灯均不发光。为检测电路故障,进行了以下操作:将电压表接线柱分别接到a、b两点,电压表有明显示数;将电压表正负接线柱分别接到b、c两点,电压表示数为零。则电路故障可能是 ( )A.灯L1断路B.灯L2短路C.电流表断路D.灯L2断路
实验、探究电流与电压、电阻的关系
命题点:1.实验方法(控制变量法)2.实物图的连接3.电路接通前的要求(开关断开,滑动变阻器的滑片要滑到阻值最大端)4.滑动变阻器的作用5.电流表、电压表的使用和读数6.实验数据分析7.获取多次实验数据的目的8.实验结论
1、探究方法: 控制变量法 。 2、电路设计
3、滑动变阻器的作用( 1 ) 控制R两端的电压 ( 在研究电流与电压关系时,改变电阻两端的电压;在研究电流与电阻关系时,控制电阻两端的电压为某一定值 )。 ( 2 ) 保护电路 。
4、实验中进行多次测量的目的是避免偶然性，得出普遍规律
练习：1、研究电流跟电阻、电压的关系，用如图所示电路，请根据实物图连接实物图；
①在连接电路时，开关应 。在开关闭合前，滑动变阻器的滑片要移到 端（Ａ或Ｂ），起到 作用。
②在研究电流跟电压的关系时，应保持 不变，当电阻两端电压要从１Ｖ增大到２Ｖ时，滑动变阻器的滑片要向 端移动。
③在研究电流跟电阻的关系时，应保持 不变，当电阻R=5Ω换成R=10Ω后，电压表的示数将 ，为了保持电阻两端的电压不变,滑动变阻器的滑片要向 端移动。
2、某同学在做研究电流跟电压、电阻关系的实验时，得到下表两组数据
①分析左表数据，可得结论：②分析右表数据，可得结论：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
③综合以上结论，可得结论：
在电阻不变的情况下，导体上的电流跟导体两端的电压成正比。
在电压不变的情况下，导体上的电流跟导体的电阻成反比。
